¿Cómo es la bancada de una fresadora?

31 de enero de 20220

Las fresadoras se inventaron a principios del siglo XIX y desde entonces se convirtieron en máquinas indispensables para los talleres de mecanizados. Estas máquinas son capaces de elaborar piezas por arranque de viruta gracias a la ayuda de la herramienta de corte: la fresa. Pero para que las operaciones que realiza esta máquina sean de calidad, todos los componentes del equipo deben serlo; así, la bancada de la fresadora, la herramienta de corte, el cabezal, el plato y demás partes deben cumplir una serie de especificaciones técnicas.

Características de las fresadoras

Las fresadoras son de las máquinas más versátiles de los talleres. Son capaces de realizar múltiples operaciones de mecanizado, pero también admiten gran cantidad de materiales. Aquí encontramos metales, madera, acero, fundición de hierro y materiales sintéticos; también es posible encontrar piezas de diferentes superficies: cóncavas, convexas, planas, curvas, dentadas, etcétera. Y, además, las piezas que han sido trabajadas en una fresadora pueden someterse a otros procesos como el desbastado y afinado.

Las fresadoras pueden clasificarse de dos maneras: según la orientación de la herramienta y de acuerdo al número de ejes de la misma. De acuerdo a la orientación de la fresa, los modelos más comunes de fresadora son horizontal, vertical y universal. La fresadora horizontal se caracteriza por usar fresas cilíndricas y poder realizar trabajos de ranurado. Por su parte, la fresadora vertical permite que la mesa de trabajo se desplace hacia arriba y hacia abajo, lo que hace posible que la profundidad de corte sea mayor. Este tipo de fresadoras puede dividirse en bancada fija y de torreta o consola. Por último, las fresadoras universales, si utilizan las herramientas adecuadas de acople, pueden convertirse en verticales; estas fresadoras se caracterizan porque el carnero o carro puede desplazarse de delante hacia atrás y viceversa.

Por el número de ejes, estas máquinas pueden ser de tres, cuatro y cinco ejes, que son las fresadoras más complejas, pues pueden realizar trabajos mucho más precisos. Generalmente, la bancada de la fresadora convencional solo puede desplazarse por los ejes X, Y y Z.

Partes de la fresadora

Aunque existen distintos tipos de fresadoras, como ya has visto, todas tienen elementos comunes. Aquí encontramos:

  • Bancada fresadora: sobre esta se apoya toda la estructura de la máquina.
  • Cuerpo: llamado también bastidor, se coloca sobre la bancada de la fresadora.
  • Consola: esta parte se desplaza de forma vertical sobre las vías y sujeta a la máquina.
  • Carro transversal: sirve de soporte a la mesa.
  • Mesa de la fresadora: sobre esta se coloca la pieza a trabajar.
  • Puente: se coloca sobre el bastidor. Cuenta con unas lunetas a manera de soporte del portaherramientas.
  • Eje de la herramienta.
  • CPU: unidad que controla el proceso de la máquina (común en las fresadoras CNC).
  • Volante: permite el movimiento sobre los ejes X, Y y Z.
  • Motor: parte que hace girar a la fresa.
  • Columna.
  • Torpedo.
  • Manivela.
  • Husillo: permite mover la herramienta de corte de forma vertical para colocarla en su sitio.

¿Qué es la bancada de la fresadora?

Quizá una de las partes más olvidadas de la fresadora es la bancada. La bancada, en general, es un sistema estructural fijo, común a todas las máquinas herramientas, que se caracteriza por su rigidez. Esta es, de hecho, una de las cualidades más solicitadas de las máquinas herramientas. Las bancadas están presentes en todas las máquinas herramienta debido a las deformaciones de la estructura que sirven para condicionar la precisión del mecanizado. Por ejemplo, en las máquinas herramientas, la deformación de la estructura tiene que ser inferior a la precisión deseada.

Y es que, por ejemplo, una máquina como la fresadora, que sin importar el tipo y modelo trabaja a grandes velocidades de corte para arrancar las virutas, requiere de una estructura sólida. La función principal de la bancada en la fresadora es facilitar el mecanizado: que las piezas puedan ser trabajadas con facilidad, con el mínimo de vibraciones y, por supuesto, que la pieza no se deforme, sino que sea muy precisa.

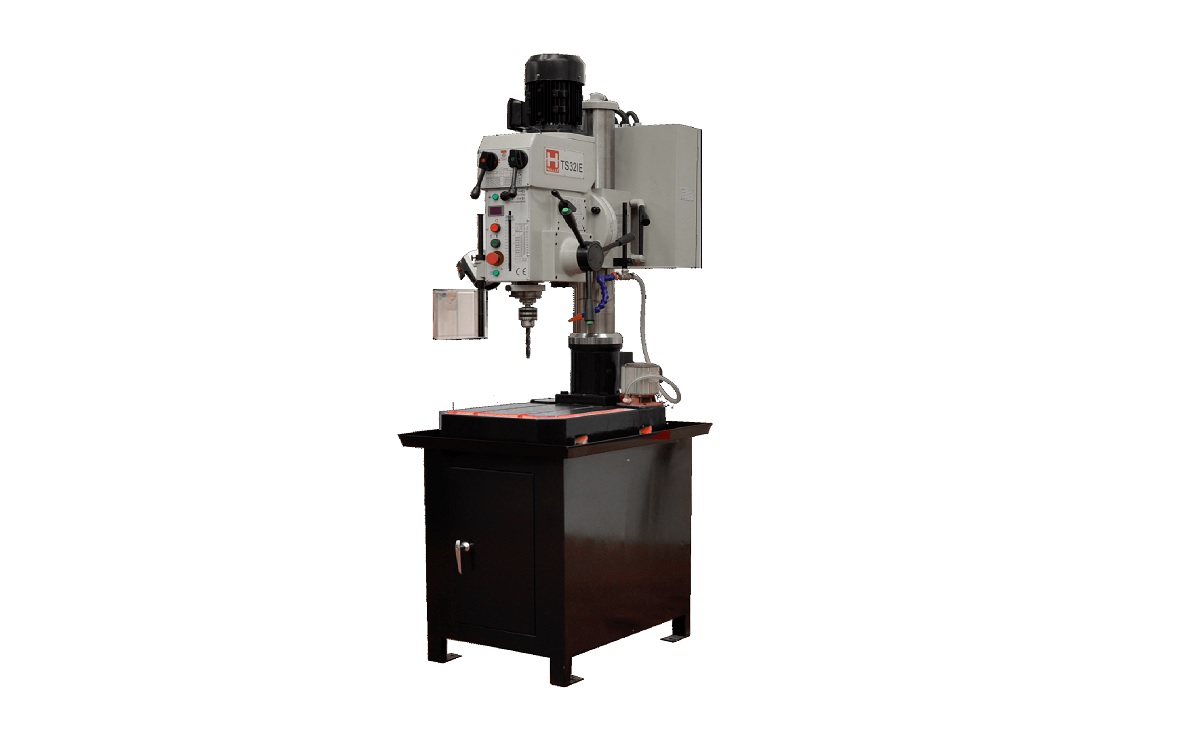

Las fresadoras de bancada

Ya hemos adelantado que todas las máquinas herramienta cuentan con una bancada y también que existe un tipo de fresadora que se caracteriza por esta parte de la máquina. Se trata de la fresadora de bancada, llamada también fresadora de banco fijo. En esta máquina, que es vertical, el husillo portaherramientas se coloca de tal manera que la fresa puede girar sobre su eje horizontal y, a la vez, perpendicular a la pieza a mecanizar. En estas fresadoras el banco se puede ajustar para manejar a las piezas con facilidad.

Recibe este nombre porque es precisamente la mesa la que puede moverse, además los procedimientos son de gran precisión. Aquí el cabezal de la fresadora se moverá de arriba a abajo y siguiendo todo el largo de la columna; también la mesa de trabajo puede soportar cargas pesadas y la fresa realizar trabajos de gran precisión.
