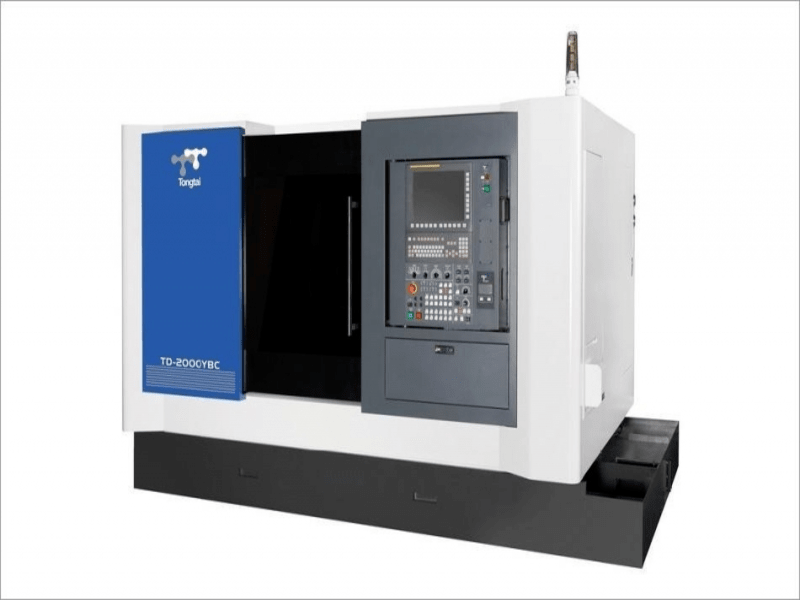

El torn CNC de bancada inclinada és un tipus de torn que pertany a la família dels torns de control numèric computaritzat (CNC). Aquests torns mecanitzen peces mitjançant un programari que utilitza caràcters alfanumèrics i recorre els eixos X-Y-Z per donar forma a una peça. Aquest tipus de màquina eina és molt precís i serveix per reduir els temps de producció i la mà d’obra.
Torn CNC
Els torns CNC són totes les màquines que treballen amb un programari que utilitza caràcters alfanumèrics per fer la mecanització d’una peça. Els torns CNC ajuden a reduir el temps de mecanització i la mà d’obra, de manera que es poden reduir els costos de producció. A més, els torns que funcionen amb aquesta tecnologia ofereixen resultats de qualitat, molt més precisos i enllestits en poc temps.
Aquestes màquines eina es caracteritzen per la seva versatilitat, ja que permeten fer múltiples tasques de mecanització com el trepatge, a més del tornejat; també són ideals per fer alguns talls horitzontals o verticals, que amb eines manuals requerien moltes hores.
Els torns de control numèric computaritzat permeten fabricar peces de revolució, és a dir, donen forma a la peça fent-la girar a una certa velocitat, subjecta sobre un eix, mentre l’eina actua sobre la superfície de la peça seguint les indicacions que l’operari de la màquina li ha donat prèviament a través de l’ordinador.
Aquesta màquina disposa de tres eixos: el primer fa un moviment longitudinal per a les tasques de cilindrat; el segon, un moviment transversal per a les tasques de refrentat; i el tercer es desplaça a l’altura de les eines i entra en contacte amb la peça des de la part inferior o superior.
Tipus de torns de control numèric computaritzat
Al mercat hi ha tres tipus de torns CNC:
- De bancada plana, ideals per mecanitzar peces complexes o per a la producció de lots petits. L’avanç del carro d’aquesta màquina és més lent.
- Vertical, que s’utilitza per fabricar peces de grans dimensions que no es poden treballar en un torn horitzontal. El torn vertical té un eix vertical i un plat giratori que es mou en el pla horitzontal.
- Torn CNC de bancada inclinada: molt recomanat per a la producció en massa.
Torn de bancada inclinada: característiques i funcions
Un dels motius pels quals s’escull aquest tipus de torn per a la producció de peces en massa no és només que pot produir grans quantitats, sinó que també té parts que funcionen de manera automàtica, cosa que allibera espai i permet produir més peces.
I per què és un dels torns CNC més utilitzats avui dia? Perquè, com indica el seu nom, el torn CNC de bancada inclinada té una bancada d’una sola peça que li dona més rigidesa; a més, aporta gran precisió i durabilitat en tasques com el fresatge, el tornejat i el trepatge. Les funcions de la màquina es poden controlar des d’un ordinador.
El torn CNC de bancada inclinada es basa en el principi de disseny i desenvolupament de la mecanització CNC; per això, és imprescindible utilitzar els programes CAD i CAM en ordinadors. El primer programa permet dissenyar la peça, mentre que el segon tradueix aquest disseny al llenguatge informàtic que fa servir el torn. És a dir, l’operari fa tota la programació, de manera que només haurà de col·locar la peça al plat de subjecció i tornar-la a ajustar si cal. Aquesta màquina ofereix rigidesa, precisió i una gran capacitat d’arrencada d’encenall.
Avantatges del torn CNC de bancada inclinada
Aquest torn ofereix una gran precisió durant la mecanització. La màquina s’acciona amb un cargol de boles que fa treballs molt precisos. La tija d’aquest cargol es troba en la direcció X de la màquina, de manera que la gravetat axial no l’afecta. Aquesta és la característica principal d’aquest torn, i sens dubte també el seu avantatge més gran.
D’altra banda, la màquina és rígida. Això es deu al fet que la secció transversal és més gran que la d’un torn de bancada plana. És a dir, un torn de bancada inclinada resisteix molt millor la flexió i la torsió. L’angle d’inclinació de la bancada redueix l’angle de la peça, així com la força de tall i l’efecte de la gravetat; això es tradueix en un fus que funciona de manera molt més estable. Les vibracions d’aquesta màquina es redueixen considerablement en comparació amb els altres tipus de torn CNC.
Finalment, gràcies a la gravetat de la bancada inclinada, és molt més fàcil evacuar els encenalls. A més, gràcies al seu disseny, es redueix considerablement l’acumulació d’encenalls al cargol.
