PINACHO
Torn Pinacho S90-180
- Volteig s/bancada
- 360
- Velocitat del fus
- 2.000
- Eines
- Torreta portaeines de canvi ràpid
- Potència
- 3,4
Li responem en menys de 24 h laborables.
Fitxa tècnica
Dades generals
| Model | S-90/180 |
|---|
Capçal i fus
| rpm | 2.000 |
|---|---|
| Potència del motor principal | 3,4 |
Tornejat
| Volteig sobre bancada | 360 |
|---|---|
| Diàmetre admès sobre carro | 205 |
| Amplada de bancada | 250 |
Eines i equipament
| Portaeines | Torreta portaeines de canvi ràpid |
|---|---|
| Refrigeració | Sí (broquet de refrigerant) |
Altres dades
| Distància entre punts | 750 |
|---|---|
| Diàmetre del forat del fus | 52 |
| Diàmetre admès sobre escot | 520 |
| Mides exteriors | 1.900 x 950 x 1.485 |
| Pes | 880 |
| Visualitzador de cotes | Visualitzador digital |
| Plat | Plat de 3 garres amb protecció |
Dades de la nostra fitxa de compra, subjectes a verificació. Confirmi'ns qualsevol dada important abans de la compra o vingui a veure la màquina.
Descripció i equipament
Torn paral·lel Pinacho S-90/180
Torn paral·lel convencional compacte del fabricant espanyol Pinacho, adequat per a tallers de manteniment, prototips, formació professional i fabricació de peces petites: eixos, casquets, cargolaria especial, passadors i peces de recanvi.
Punts forts
La sèrie S-90 de Pinacho és un torn de taller molt estès a Espanya, amb caixa de roscar per a roscat mètric, Whitworth, modular i diametral pitch, segons la taula de la mateixa màquina. Aquesta unitat compta amb visualitzador digital, protecció de plat i protecció del carro, cosa que facilita un treball precís i segur.
Configuració d'aquesta unitat

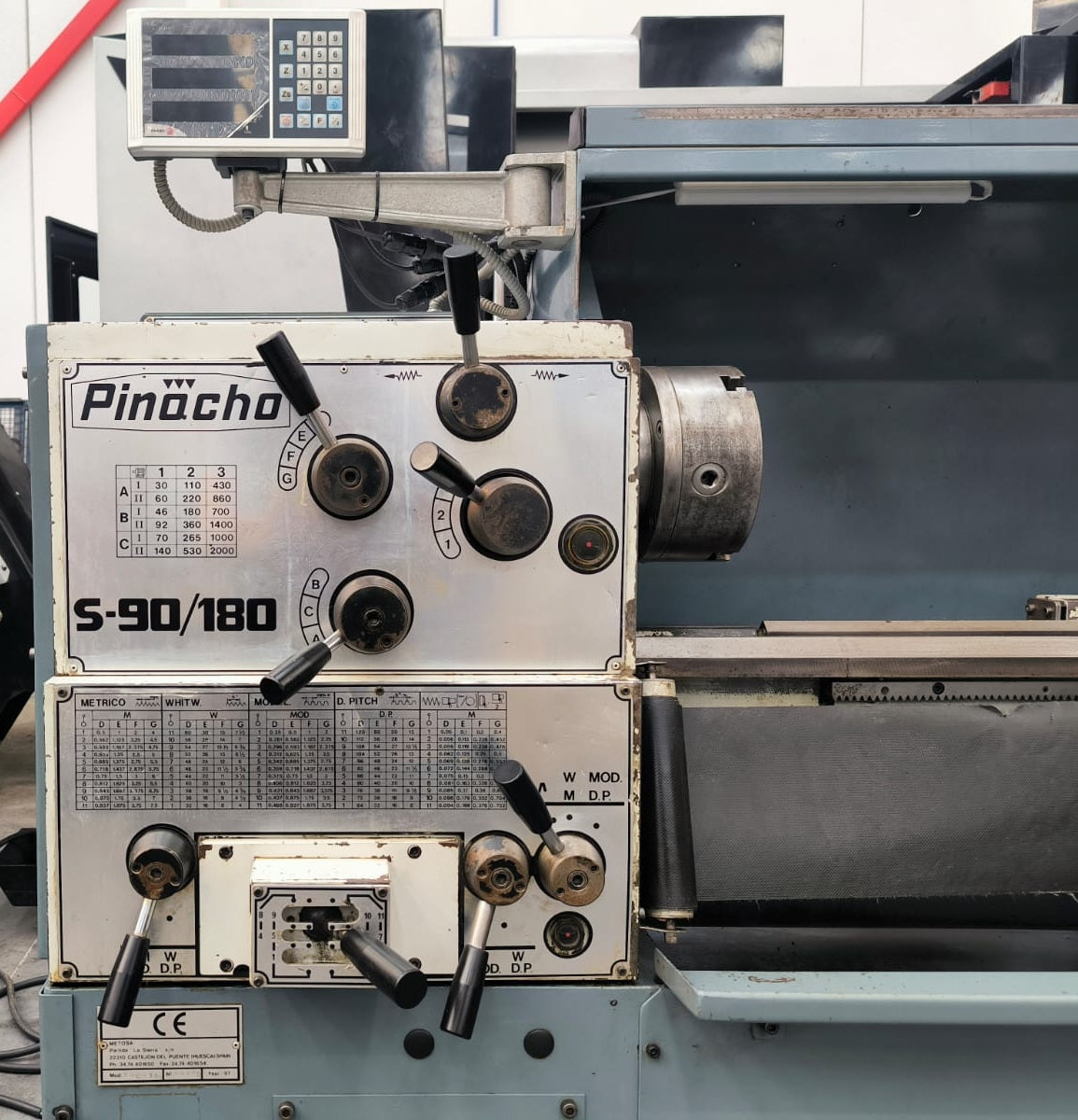

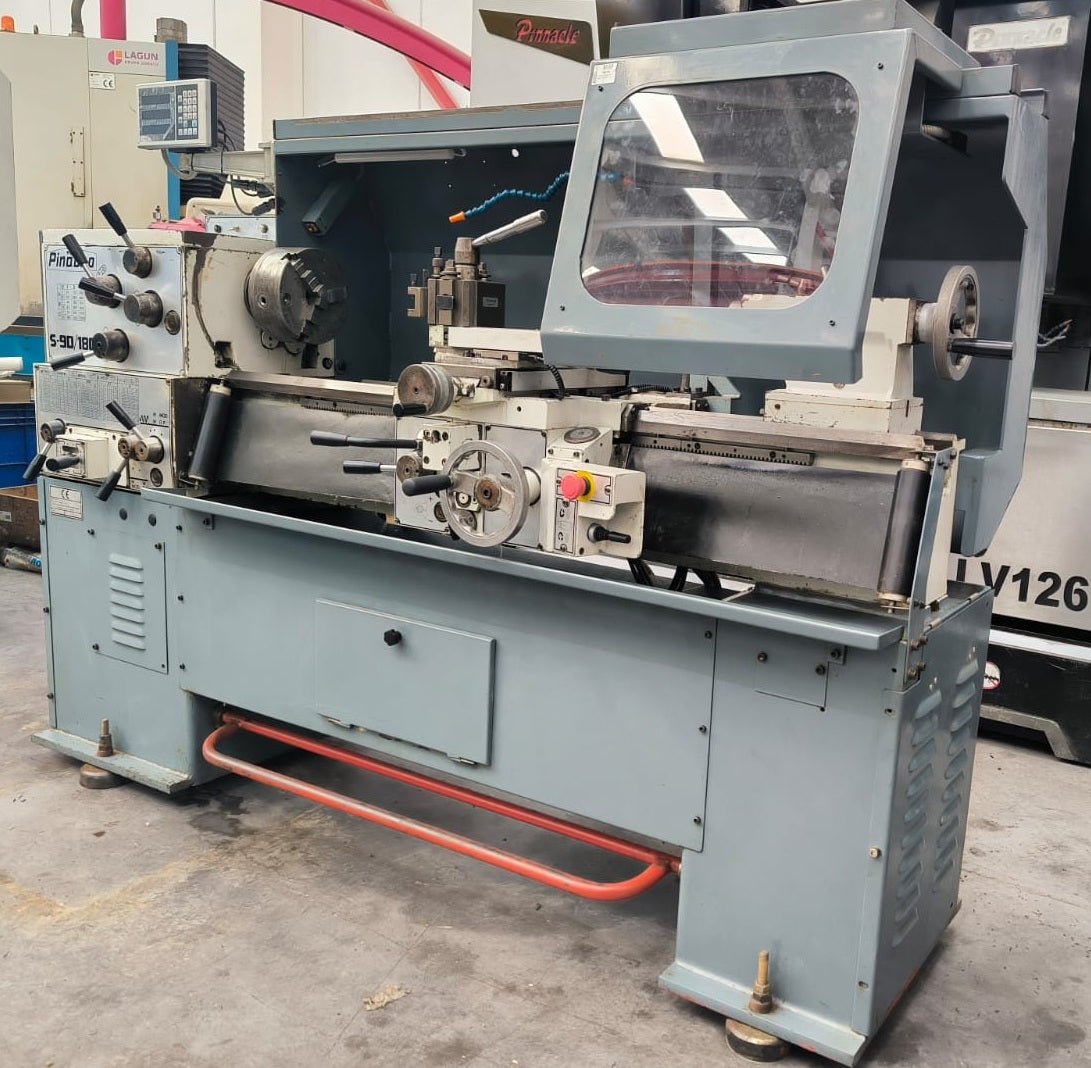

- Model: Pinacho S-90/180 (rotulat al capçal, fotos 1 i 3)
- Distància entre punts: 750 mm
- Volteig sobre bancada: 360 mm; a l'escot: 520 mm; sobre carro: 205 mm
- Forat del fus: 52 mm
- Amplada de bancada: 250 mm
- Velocitat màxima: 2.000 rpm
- Potència del motor principal: 3,4 kW

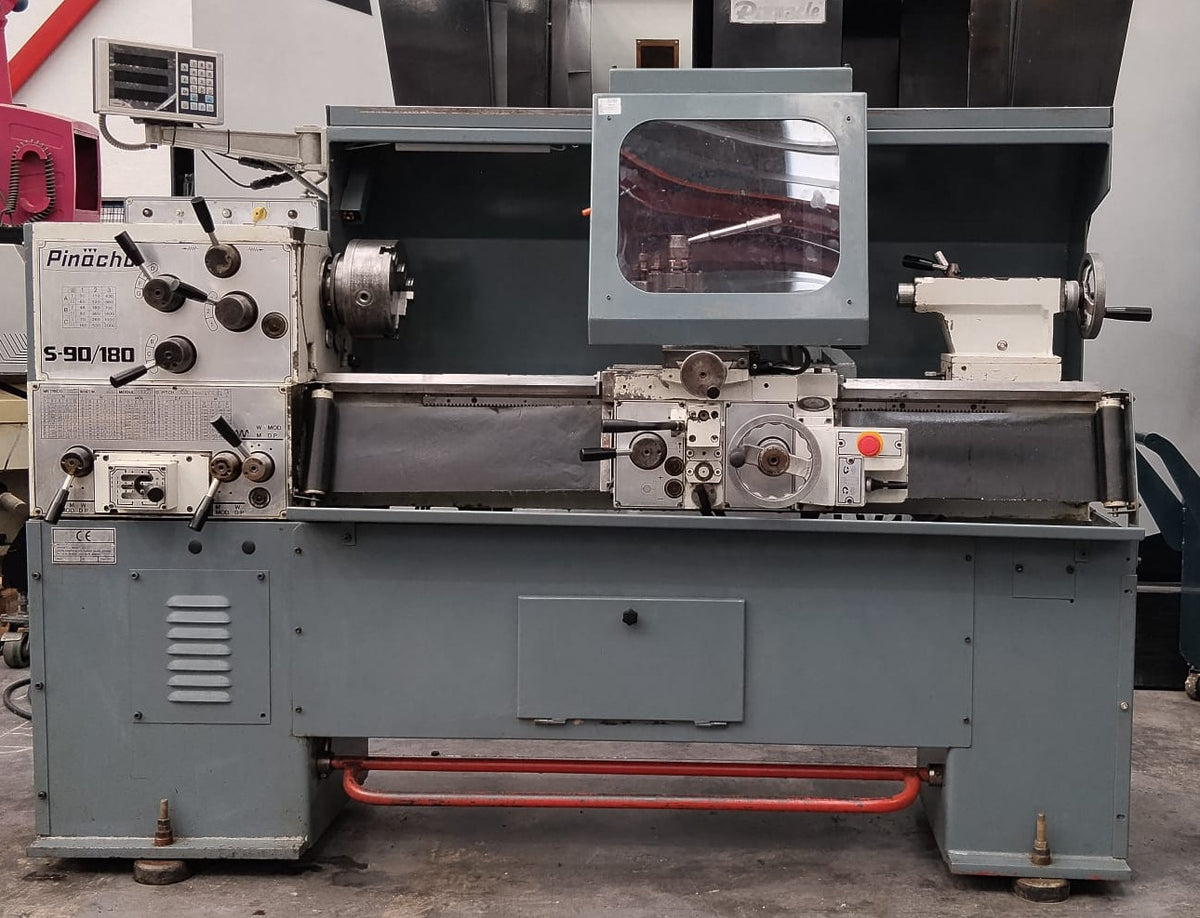

- Visualitzador digital (fotos 1, 3 i 6)
- Plat de 3 garres i protecció de plat (fotos 1 i 3)

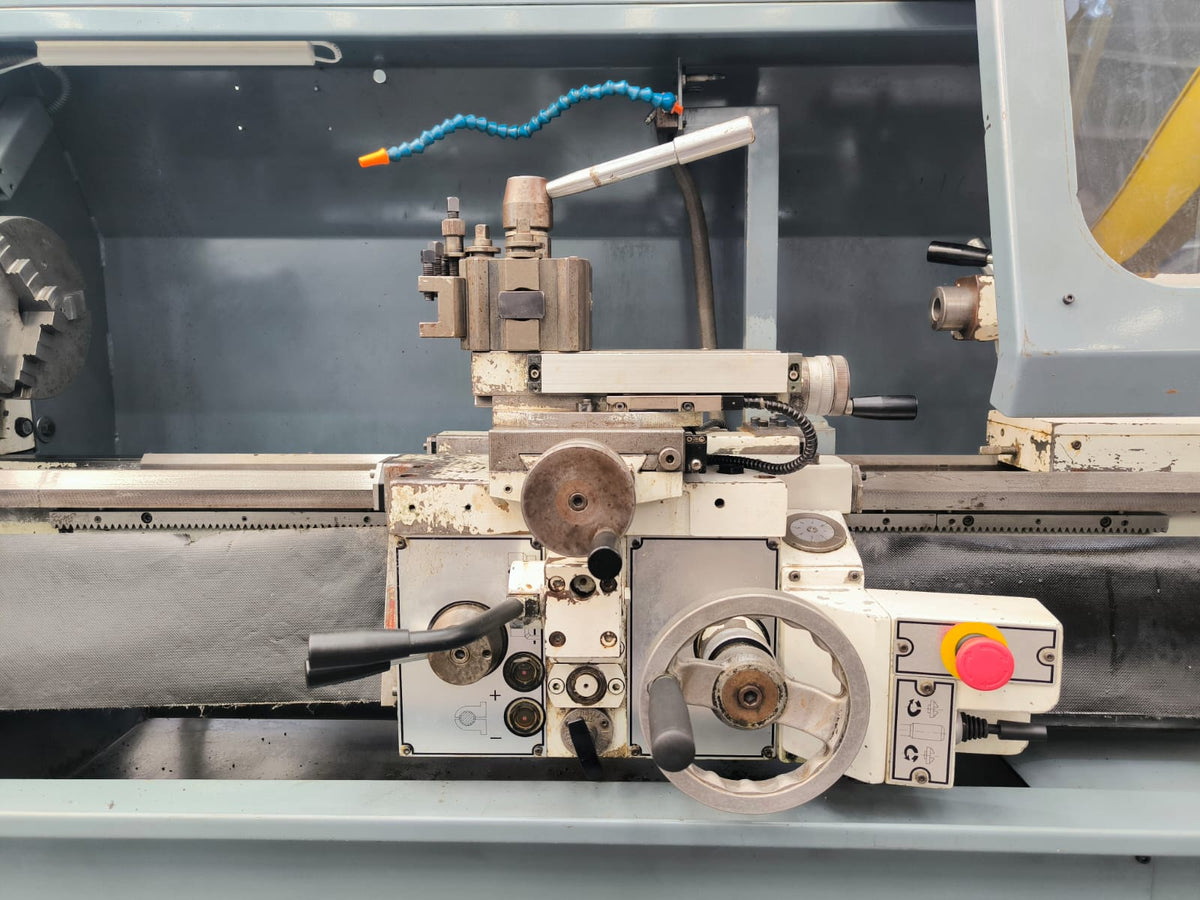

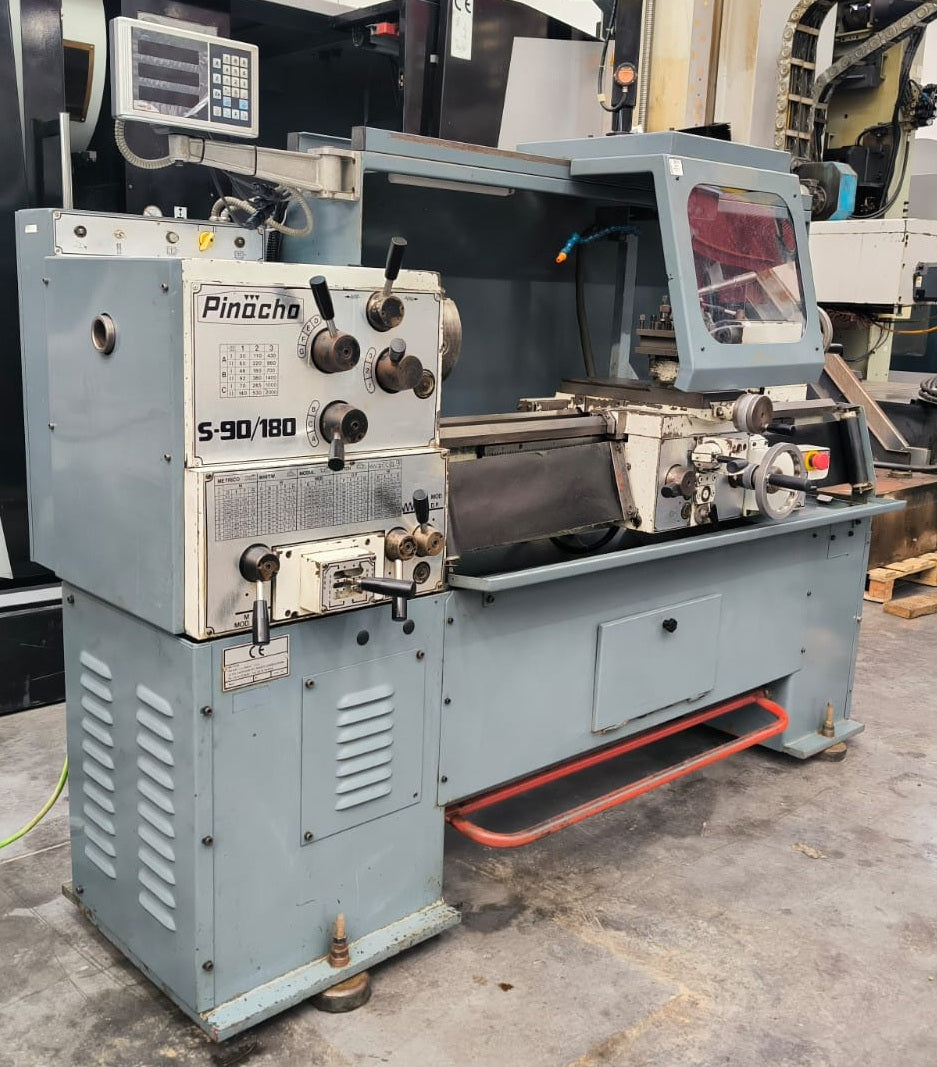

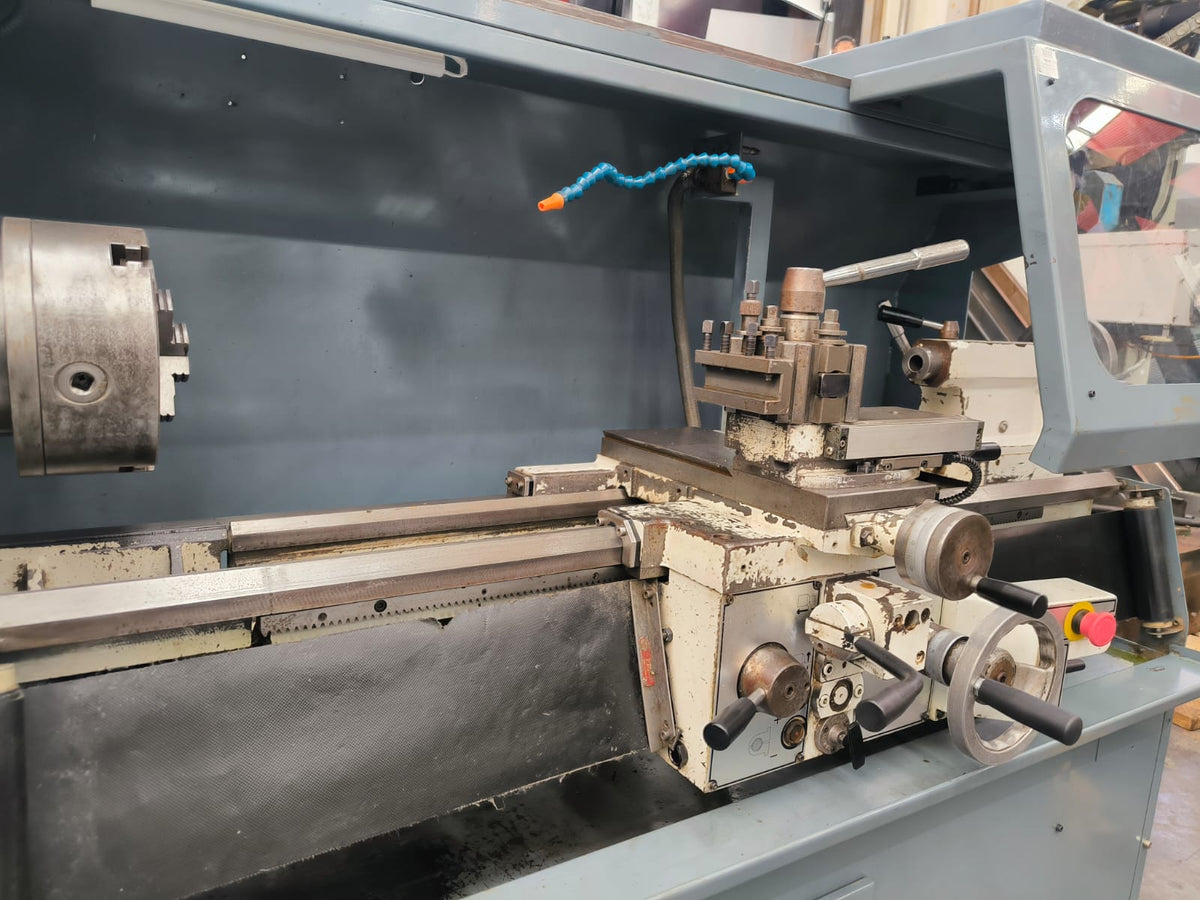

- Torreta portaeines de canvi ràpid i refrigeració (fotos 4 i 5)
- Mides exteriors: 1.900 x 950 x 1.485 mm
- Pes: 880 kg
Aplicacions típiques
Tornejat i roscat de peces petites, reparacions, peces unitàries i aprenentatge en escoles de formació professional.
Vegi-lo a Ferrotall
La màquina es troba a les nostres instal·lacions de Monforte del Cid (Alicante), on pot visitar-la; consulti'ns per veure-la en funcionament o rebre un vídeo. El nostre servei tècnic propi s'encarrega del transport, la instal·lació i la posada en marxa.
Preguntes freqüents
Quina mida de peça admet el Pinacho S-90/180?
Segons la nostra fitxa, admet 360 mm de diàmetre sobre bancada, 520 mm a l'escot i 205 mm sobre carro, amb 750 mm entre punts. El forat del fus és de 52 mm, suficient per passar barra de diàmetre mitjà a través del capçal.
Què aporta el visualitzador digital en aquest torn?
El visualitzador mostra en pantalla la posició del carro i de la creueta, llegida per regles de mesura. El torner no depèn dels noni, estalvia temps en les mesures entre passades i redueix errors, cosa molt útil en peces amb diversos diàmetres i longituds.
És adequat per a formació professional o tallers petits?
Sí. Per la seva mida, els 880 kg de pes i el maneig convencional, el Pinacho S-90/180 és un torn molt habitual en centres de formació i tallers de manteniment. Permet cilindrar, refrentar, trepar i roscar en diversos sistemes sense necessitat de programació CNC.
Visita, transport i posada en marxa
- Vegi-la en funcionament Visiti-la a les nostres instal·lacions o demani'ns un vídeo de la màquina en marxa.
- Transport Gestionem el desmuntatge, la càrrega i el transport fins al seu taller.
- Posada en marxa Instal·lació, anivellament i posada en marxa a càrrec del nostre servei tècnic.
- Més de 45 anys Compravenda de maquinària d'ocasió amb el suport del nostre SAT.
Sol·liciteu una oferta
Torn Pinacho S90-180 · Ref. 062158
