CMZ
TORNO CNC CMZ TL20MS
- Any
- 2006
- Control
- FANUC Series 31i-Model A
- Volteig s/bancada
- 680
- Entre puntes
- 730
- Velocitat del fus
- 5.000 Rpm.
- Potència
- 7,5-10
Cada setmana entren màquines i treballem amb una xarxa de proveïdors a tot Europa. Digui'ns què necessita i li buscarem una màquina igual o similar.
Li responem en menys de 24 h laborables.
Fitxa tècnica
Dades generals
| MODELO | TL20MS |
|---|---|
| TIPO | BANCADA INCLINADA |
| CONTROL | FANUC Series 31i-Model A |
| AÑO | 2006 |
Capçal i fus
| SUBHUSILLO | SI |
|---|---|
| REVOLUCIONES SUBHUSILLO | 5.000 Rpm. |
| TORRETA MOTORIZADA | Sí |
| REVOLUCIONES HTA MOTORIZADA | 4.000 RPM |
| POTENCIA MOTOR PRINCIPAL | 7,5-10 |
| RPM CABEZAL | 50-4000 |
Tornejat
| DISTANCIA ENTRE PUNTOS | 730 |
|---|---|
| PASO DE BARRA | 67 |
| DIAMETRO ADMITIDO SOBRE CARRO | 510 |
| DIAMETRO MAX. TORNEADO | 430 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 680 |
Dimensions, pes i connexió
| PESO | 5700 |
|---|
Dades de la nostra fitxa de compra, subjectes a verificació. Confirmi'ns qualsevol dada important abans de la compra o vingui a veure la màquina.
Descripció i equipament

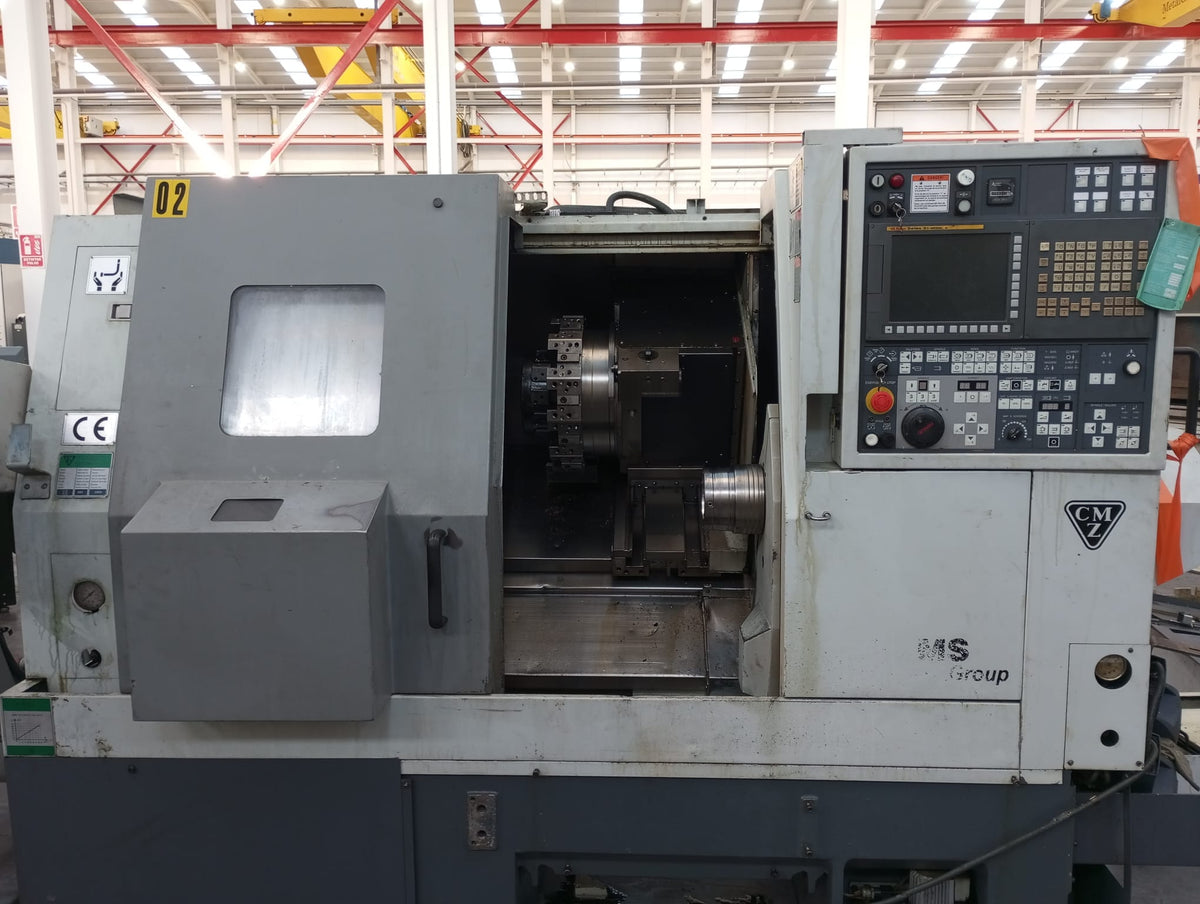

Torno CNC CMZ TL20MS con subhusillo y herramienta motorizada
El CMZ TL20MS es un torno CNC de bancada inclinada del fabricante vasco CMZ, pensado para mecanizar piezas completas desde barra o en plato: ejes cortos, casquillos, bridas, racores y componentes de revolución con operaciones de fresado y taladrado. Es habitual en subcontratación, hidráulica, automoción y fabricación de componentes en series medias.
Puntos fuertes del modelo

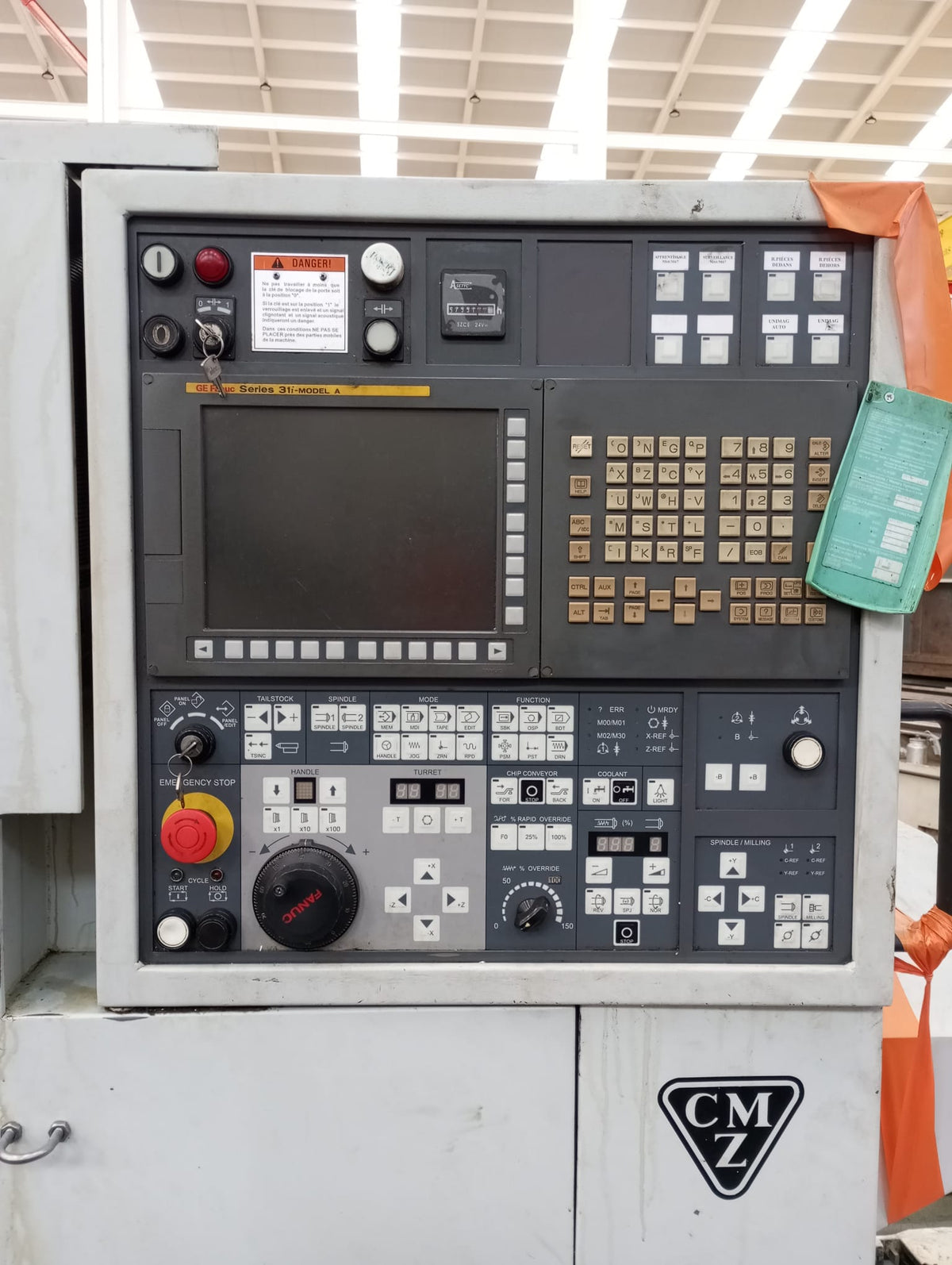

La versión MS combina cabezal principal y subhusillo enfrentados, de modo que la pieza puede transferirse y mecanizarse por ambas caras en un solo ciclo. El control FANUC Series 31i-A ofrece programación ISO estándar y amplia compatibilidad con postprocesadores CAM; el panel de esta unidad incluye mandos específicos para los dos husillos y para el fresado con herramienta motorizada.
Configuración de esta unidad
- Control: FANUC Series 31i-A
- Bancada inclinada
- Ø sobre bancada: 680 mm · Ø sobre carro: 510 mm
- Ø máx. de torneado: 430 mm
- Distancia entre puntos: 730 mm
- Paso de barra: 67 mm
- Cabezal principal: 50–4.000 rpm
- Subhusillo: sí, hasta 5.000 rpm
- Torreta motorizada: sí, hasta 4.000 rpm
- Año: 2006 · Peso: 5.700 kg
Aplicaciones típicas
Mecanizado completo de piezas de barra en una sola atada, fresado de planos, chaveteros y taladros radiales, y producción de series medias en las que conviene reducir manipulaciones.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Preguntes freqüents
¿Qué ventaja tiene el subhusillo del CMZ TL20MS?

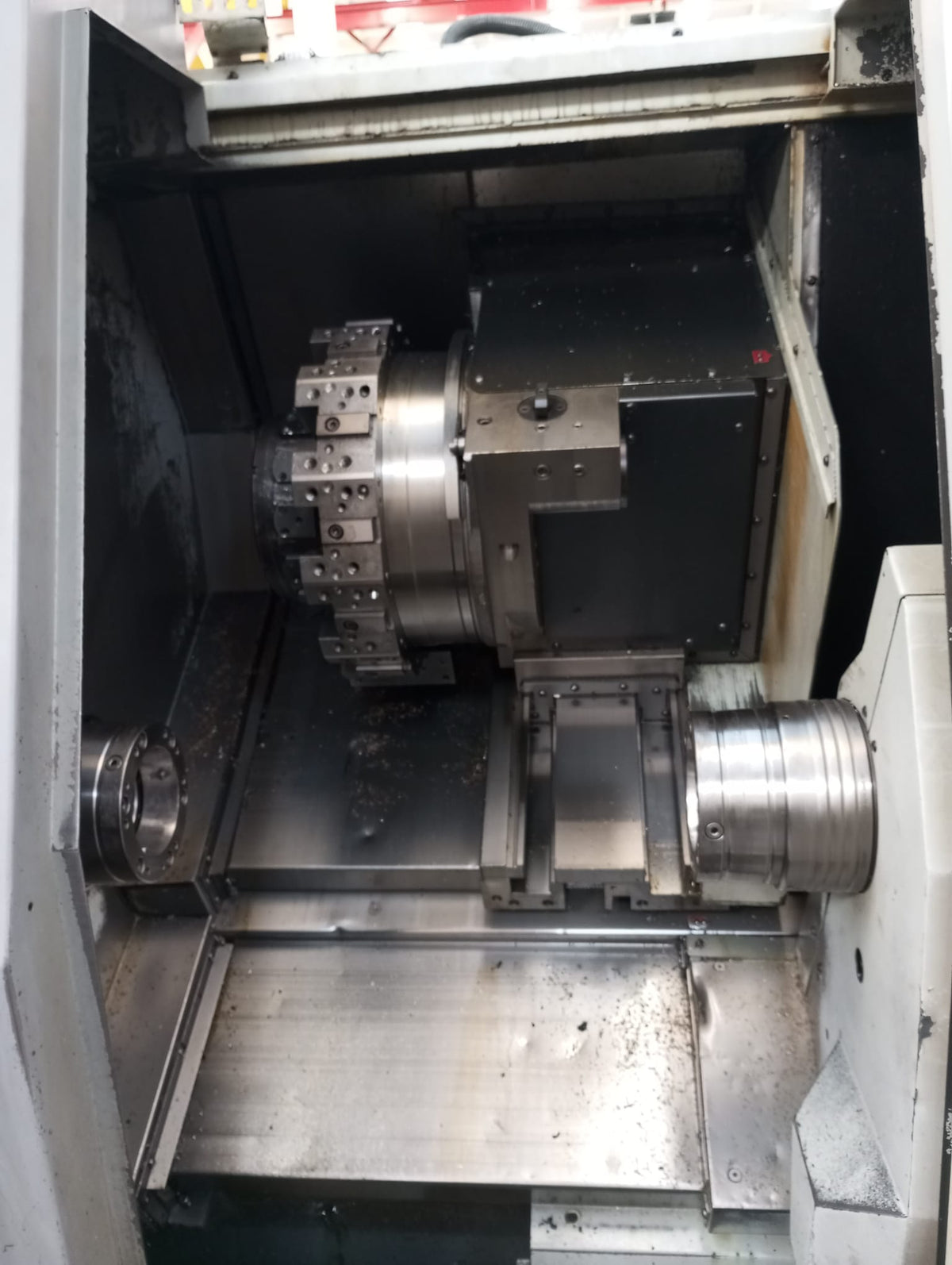

El subhusillo recoge la pieza del cabezal principal y permite mecanizar la cara posterior sin intervención del operario. Así se termina la pieza completa en un solo ciclo, se evitan segundas atadas y se mejora la concentricidad entre caras. En esta unidad el subhusillo alcanza 5.000 rpm.
¿Qué tamaño de pieza admite este torno?
Según nuestra ficha, esta unidad admite un diámetro máximo de torneado de 430 mm, 680 mm de volteo sobre bancada y 730 mm entre puntos. Desde barra, el paso es de 67 mm, lo que la hace apropiada para ejes, casquillos y piezas de revolución medianas fabricadas en serie.
¿Se puede programar con CAM un torno con control FANUC 31i?
Sí. FANUC es el control más extendido en máquina-herramienta y la mayoría de programas CAM disponen de postprocesadores para torneado con herramienta motorizada y subhusillo en la serie 30i/31i. También admite programación ISO a pie de máquina, lo que facilita incorporar programadores con experiencia previa en FANUC.
