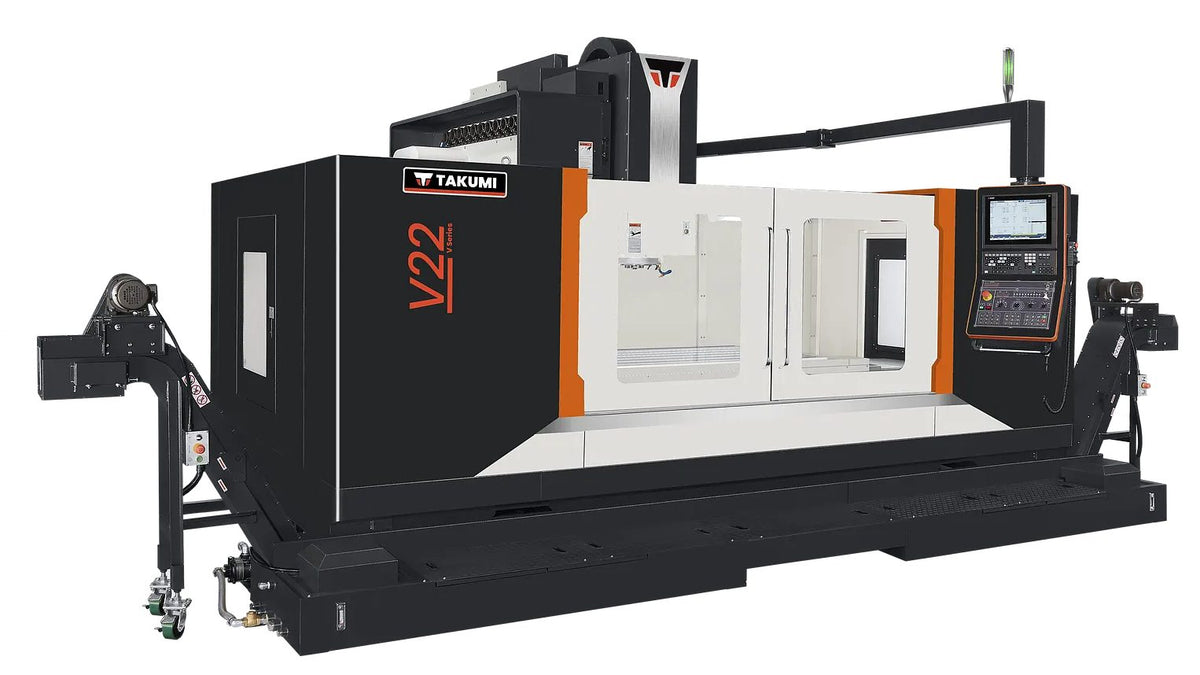

Centre de mecanitzat vertical Takumi V22
Vertical de gran format: 2.200 mm en X, taula de 2.200 × 1.025 mm per a 3.000 kg i fus SK50 de 967,7 Nm.
- Recorreguts X/Y/Z
- 2.200 · 1.066 · 750 mm
- Fus
- 6.000 rpm SK50 · 967 Nm
- Taula · peça màx.
- 2.200 × 1.025 mm · 3.000 kg
- Eines
- 24
- Pes
- 19.700 kg
- Control CNC (a escollir)
FANUC · SIEMENS · HEIDENHAIN
Li responem en menys de 24 h laborables.
Dades tècniques
Seleccioni un apartat per veure'n el detall:
| Velocitat | Con | Potència (100 % / 40 % ED) | Parell (100 % / 40 % ED) | Disponibilitat |
|---|---|---|---|---|
| 6.000 rpm Més habitual | SK50 | 24 / 38 kW | 611 / 967 Nm | De sèrie |
| Magatzem de doble braç | 24 eines · Ø màx. 105 mm (210 amb forats adjacents lliures) · long. 300 mm · 15 kg |
|---|
| Avanç ràpid X/Y/Z (m/min) | 14 / 14 / 12 |
|---|---|
| Avanç de treball (m/min) | 5 |

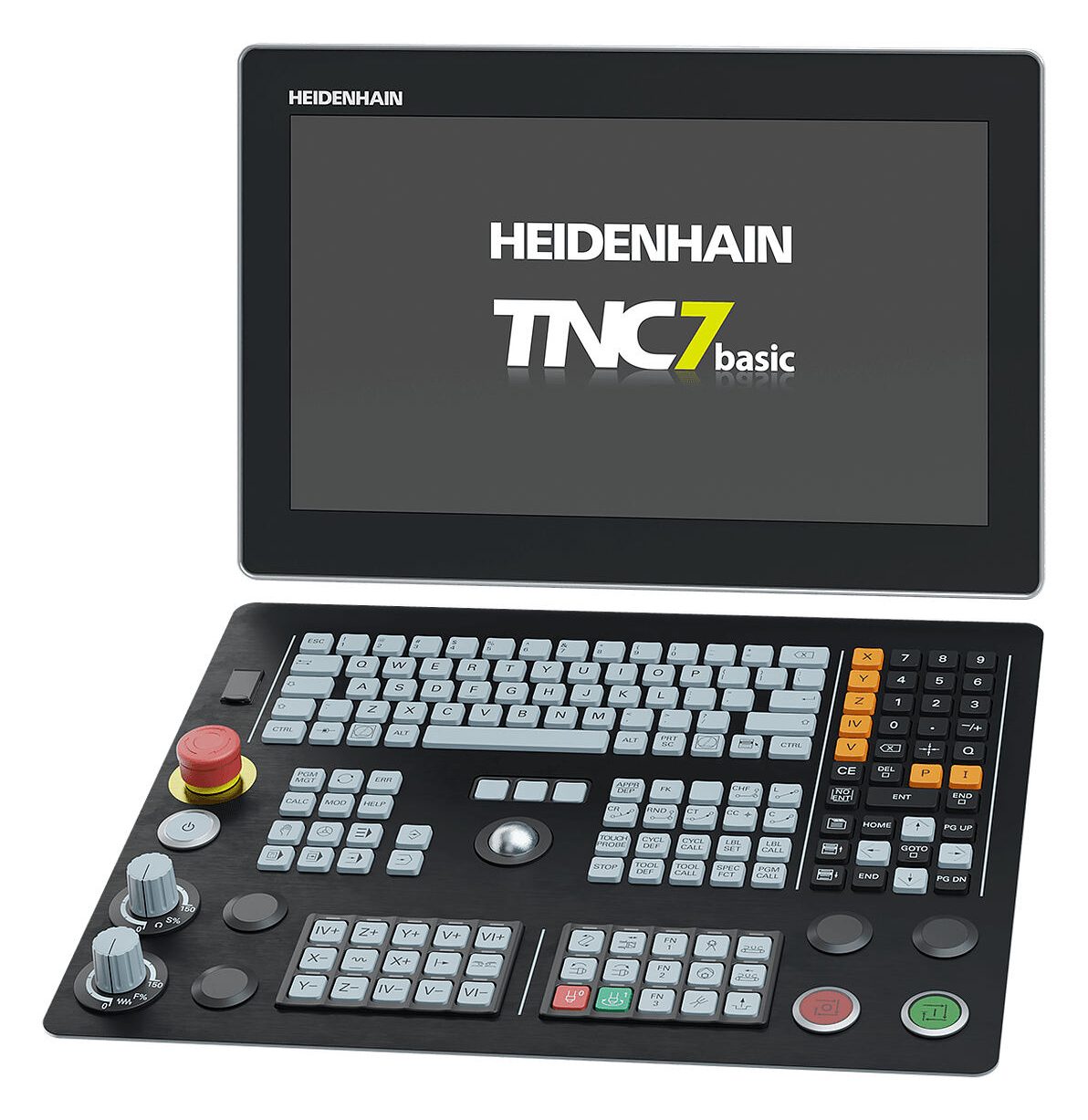

| Control CNC | HEIDENHAIN TNC7 basic |
| Guies | De lliscament (box way) als 3 eixos, segons el fabricant |
| Refrigeració a través del fus | opcional (30 bar) |
| Quart/cinquè eix | taula giratòria opcional |
| Potència elèctrica | 50 kVA |
| Dimensions (A × L × H) | 9.200 × 5.800 × 3.510 mm |
Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.
Descripció
Takumi V22 és un centre de mecanitzat vertical de 3 eixos de la sèrie V, construït amb guies de lliscament (box way) en tots els eixos per a l'arrencada d'encenalls pesada en acer, fosa i acers aliats. Ofereix recorreguts de 2.200 × 1.066 × 750 mm i una taula de 2.200 × 1.025 mm que admet fins a 3.000 kg.
El fus estàndard, amb reductor d'engranatges, arriba a 6.000 rpm amb con SK50, 24 / 38 kW i 967 Nm de parell. El canviador d'eines de doble braç gestiona 24 eines i els avanços ràpids arriben a 14 / 14 / 12 m/min.

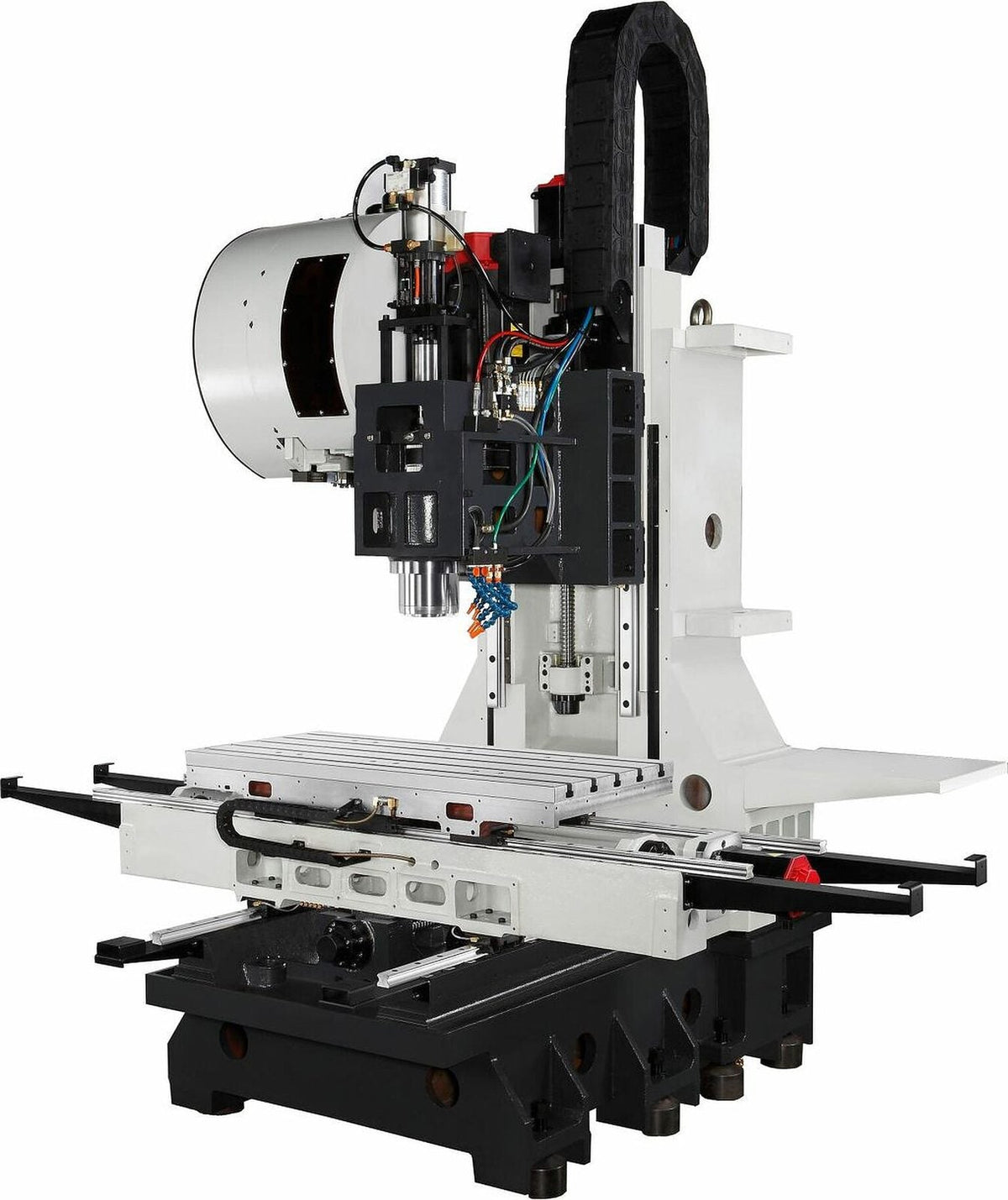

La bancada, la columna i el carro són de fosa Meehanite tractada tèrmicament, amb superfícies de suport rasclades a mà: rigidesa i amortiment per a bons acabats i una major vida de l'eina. A Europa es subministra amb control Heidenhain TNC7 basic, refrigeració del fus, rentat d'encenalls, separador d'oli i transportador d'encenalls. Entre les opcions hi ha la refrigeració interna pel fus a 30 bar, la taula giratòria de 4t/5è eix, els palpadors de peça i eina i el paquet de producció Knoll.
Amb 19.700 kg de pes, el V22 és una màquina robusta per a tallers de motlles, utillatges i peces de maquinària que necessiten potència i estabilitat. Ferrotall l'assessora en la configuració, la instal·lació i el servei tècnic a Espanya.
Servei Ferrotall
- Instal·lació i formació Posada en marxa al seu taller i formació dels seus operaris a càrrec del nostre equip tècnic.
- Servei tècnic propi SAT amb tècnics especialitzats i recanvis perquè la seva màquina continuï produint.
- Assessorament d'aplicació L'ajudem a triar la màquina i l'equipament segons les seves peces i la seva producció.
- Més de 45 anys Distribuïdor de màquina eina des de Monforte del Cid (Alicante).
