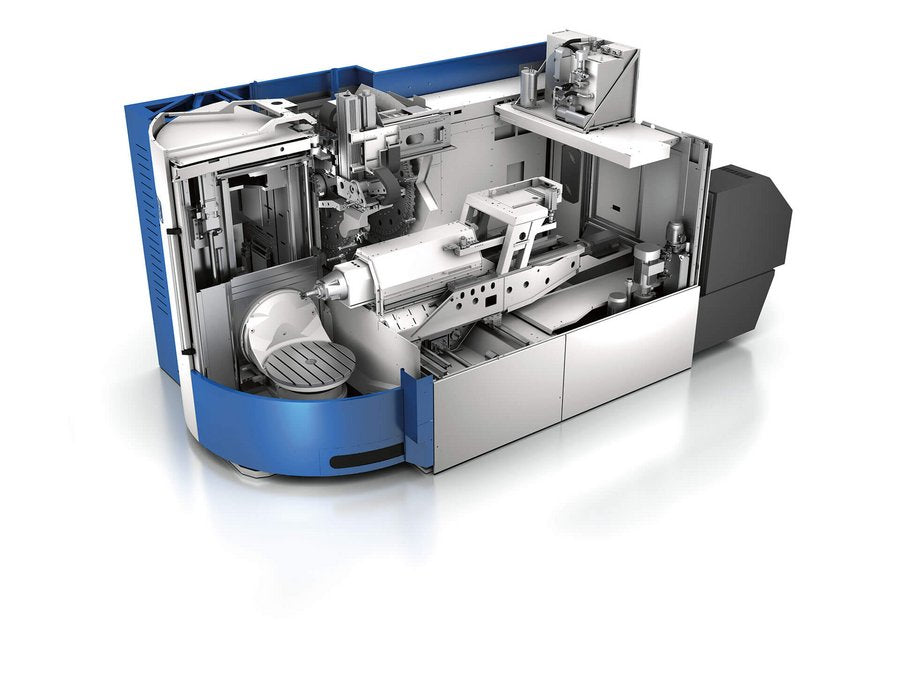

Estructura Grob G750

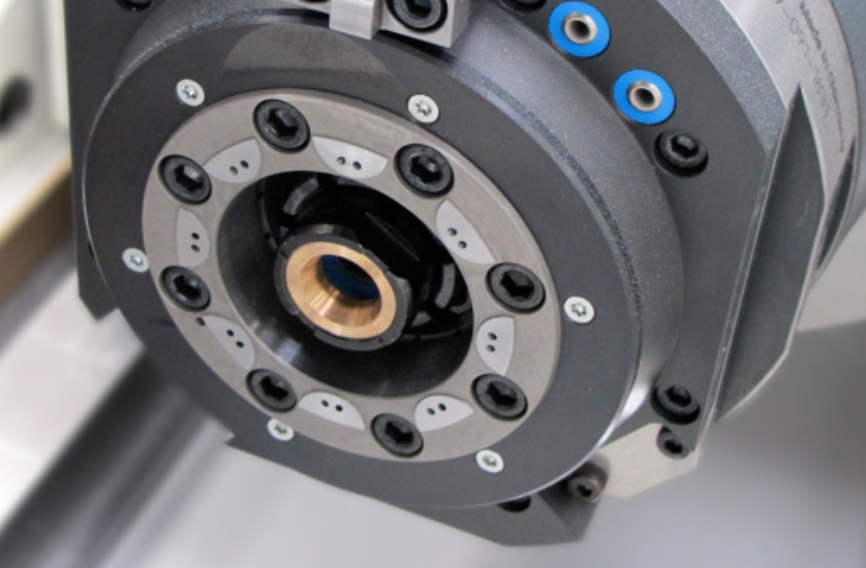

Husillo principal Grob G750

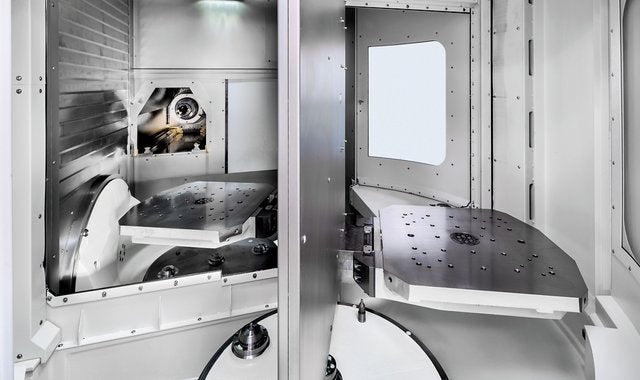

Sistema de cambio de pallet Grob G750

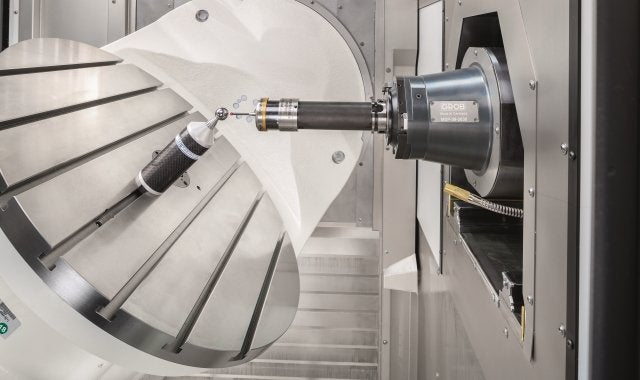

Calibración de ejes oscilatorios Grob G750

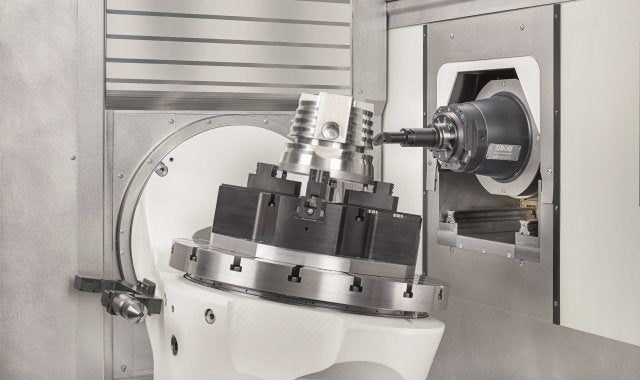

Interpolation-turning PLUS Grob G750

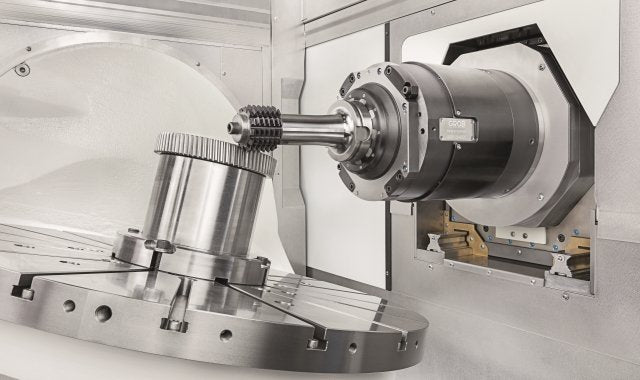

Tallado de engranajes Grob G750
Cambiador de herramientas de doble disco Grob G750
Centro de mecanizado universal Grob G750
Centre de mecanització universal GROB G750 · Implantació i dimensions Implantació i dimensions
Centre de mecanització universal GROB G750 · Interior i concepte de màquina Interior i concepte de màquina
Centre de mecanització universal GROB G750 · Vista general Vista general
1 / 14

GROB

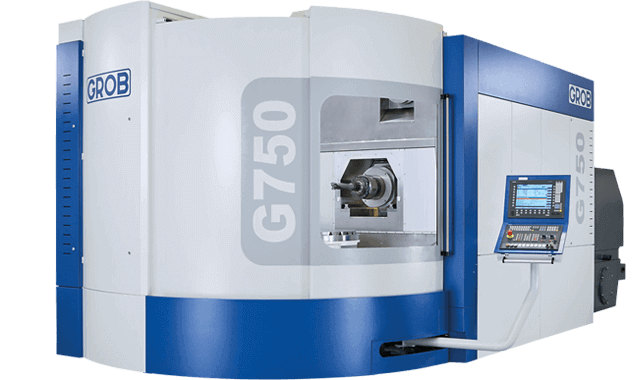

Centre de mecanització universal GROB G750

El 5 eixos universal gran de GROB: peces de fins a Ø 1.280 mm i 1.500 kg amb la rigidesa necessària per a la mecanització pesant en aeronàutica, energia i motlles.

Ref. GROB G750

Recorreguts X/Y/Z
1.000 · 1.100 · 1.175 mm
Fus
16.000 rpm HSK-A63 · 206 Nm
Taula · peça màx.
Ø 950 mm · peça de fins a Ø 1.280
Eines
117 (fins a 544)
Pes
37.000 kg
Control CNC
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Trucar al +34 966 662 296

Li responem en menys de 24 h laborables.

Dades tècniques

Seleccioni un apartat per veure'n el detall:

VelocitatConPotència (100 % / 40 % ED)Parell (100 % / 40 % ED)Disponibilitat
16.000 rpm Més habitual HSK-A6325 / 32 kW159 / 206 NmOpcional
12.000 rpm HSK-A6340 / 52 kW63,7 / 82,8 NmDe sèrie
18.000 rpm HSK-A6329 / 39 kW34,6 / 46,6 NmOpcional
21.000 rpm HSK-A6329 / 39 kW34,6 / 46,6 NmOpcional
30.000 rpm HSK-A6340 / 53 kW48 / 63 NmOpcional
13.000 rpm HSK-A10064 / 75 kW226 / 265 NmOpcional
9.000 rpm HSK-A10054 / 65 kW470 / 575 NmOpcional
10.000 rpm HSK-A10020 / 26 kW262 / 340 NmOpcional
6.000 rpm HSK-A10020 / 26 kW262 / 340 NmOpcional
6.000 rpm HSK-A10031,5-32 / 36 kW301 / 344 NmOpcional (amb unitat de refrontat (cross-feed); només amb control Siemens)
Taula giratòria basculant amb ranures en T paral·leles
De sèrieTaula giratòria basculant amb ranures en T paral·leles MidaØ 950 mm; 1×18 H7 + 8×18 H12Càrrega màx.1.500 (fins a 2.000 sota consulta) kg
Taula basculant amb palet
OpcióTaula basculant amb palet Midapalet 800 × 800 mmCàrrega màx.1.000 (fins a 1.500 sota consulta) kg
Taula basculant amb canviador de palets (2 posicions)
Taula basculant amb canviador de palets (2 posicions) Midapalet 800 × 800 mm; canvi 16,0 sCàrrega màx.1.000 kg

Volum d'interferència segons la posició dels eixos i el tipus de taula: comprovi si la seva peça hi cap abans de demanar oferta.

Mida màxima de peça Centre de mecanització universal GROB G750Ampliar dibuix
Taula giratòria · eixos A/B màx.Ø 1.280 × 835 mm (esfera R725)
Taula giratòria · eix B amb A=0°Ø 1.280 × 1.005 mm
Amb palet · eixos A/BØ 1.280 × 725 mm
Amb palet · eix B amb A=0°Ø 1.280 × 895 mm
Amb canviador de paletsØ 1.200 × 675 mm (A/B, esfera R675) / Ø 1.200 × 930 mm (eix B)
Disc doble (vertical)117 HSK-A63 / 65 HSK-A100
Triple disc177 HSK-A63 (167 sobredimensionades)
MagatzemMagatzem addicional TM200/TM308/TM373 fins a 544 HSK-A63; TM180/TM250 fins a 312 HSK-A100
MagatzemLong. màx. d'eina 400-450 mm (650 mm extralonga amb restriccions)
Eix A (basculant)-185° / +45°, 20 rpm
Eix B (giratori)n × 360°, 50 rpm
Accionament dels eixos rotatiusmotors torque
Avanç ràpid X/Y/Z (m/min)X/Y/Z 60 / 50 / 75
Acceleració X/Y/Z (m/s²)4,5 / 3,0 / 7,5
Precisió de posicionament0,006 mm; repetibilitat < 0,003 mm
Temps encenall a encenall (s)3,3 – 3,8
Control CNCSIEMENS SINUMERIK ONE (de sèrie) · HEIDENHAIN TNC7 (opcional) · Panell GROB4Pilot (pantalla multitàctil de 24")
Dimensions de la màquina base (A × L × H)3.780 × 7.070 × 3.750 mm (amplada × llargada × alçada)
Amb canviador de palets4.550 × 7.660 × 3.750 mm
Amb canviador, magatzem TM i refrigeració6.150 × 7.660 × 3.750 mm

Pes de la màquina base sense canviador de palets.

Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.

Opcions d'automatització

Preparada per automatitzar-se des del primer dia o quan ho necessiti: més hores de fus sense operari i menor cost per peça.

Canviador de palets automàticPaletsCanviador de palets automàtic

Prepari la peça següent al palet exterior mentre la màquina mecanitza. És la base per connectar magatzems de palets.

✓ palet 800 × 800 mm · 1.000 kg · canvi en 16 s

Magatzem lineal de palets PSS-LPaletsMagatzem lineal de palets PSS-L

Sistema modular i ampliable: creix amb la seva producció i pot enllaçar fins a 5 màquines.

✓ PSS-L1450

Magatzem d'eines addicional TMEinesMagatzem d'eines addicional TM

Més eines disponibles per fabricar més referències sense canviar les eines a mà.

✓ fins a 544 eines HSK-A63

Totes les cèl·lules es gestionen amb el programari GROB4Automation (planificació de comandes, connexió ERP/MES i avisos al mòbil). Compatibilitats segons el catàleg GROB Automation 04/2025; confirmi la configuració amb Ferrotall.

Descripció

Beneficis productius:

 -    Alta productivitat.
 -    Optimització de cicles.
 -    Gran visibilitat de la zona de treball.
 -    Flexibilitat en les operacions.
 -    Sostenible.
 -    Disseny compacte.
 -    Accés optimitzat.
 -    Assistència tècnica 24 h, els 7 dies de la setmana.


Concepte únic de màquina:

·      Capçal en posició horitzontal:
Gràcies a la disposició horitzontal del capçal, és possible un recorregut més gran de l'eix Z i s'optimitza la caiguda de l'encenall.

·      Màxima estabilitat:
Gràcies al disseny innovador dels tres eixos, es minimitza la distància entre les guies i la punta de l'eina, i es confereix a la màquina una estabilitat considerablement superior.

·      Concepte túnel:
El concepte túnel permet mecanitzar els components més llargs, fins i tot amb eines extremadament llargues, mitjançant l'oscil·lació i la mecanització de la peça dins de l'àrea de treball sense col·lisions.

·      Ampli rang d'oscil·lació:
Tres eixos lineals i dos eixos rotatoris permeten la mecanització de 5 cares, així com la interpolació simultània dels 5 eixos amb un rang d'oscil·lació de 230 graus a l'eix A i de 360 graus a l'eix B.
