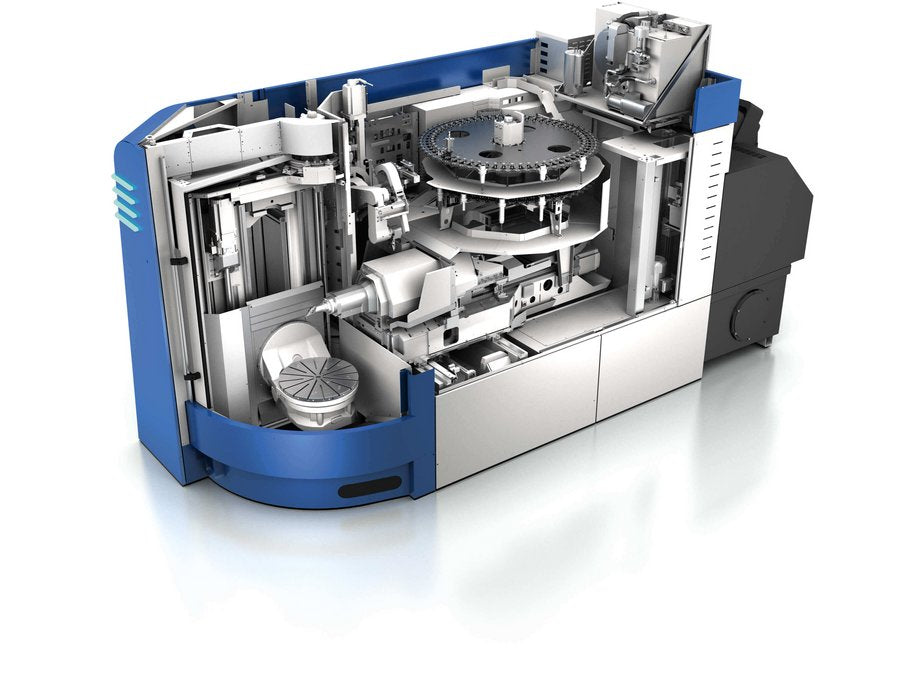

Estructura Grob G550T

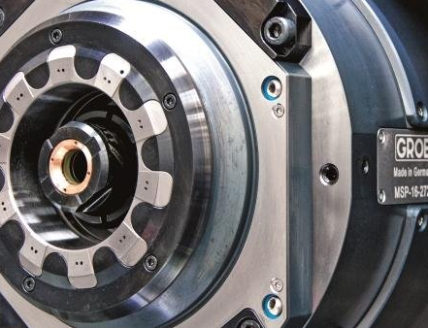

Husillo principal Grob G550T

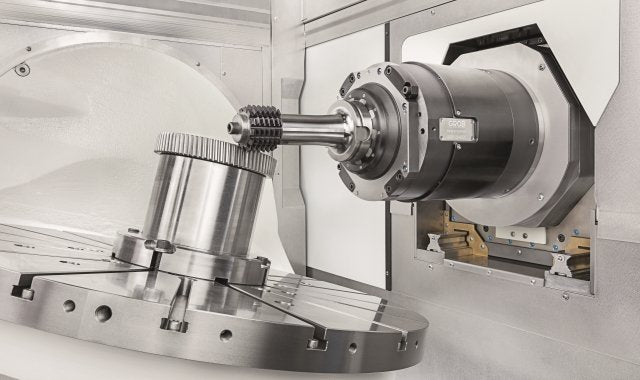

Tallado de engranajes Grob G550T

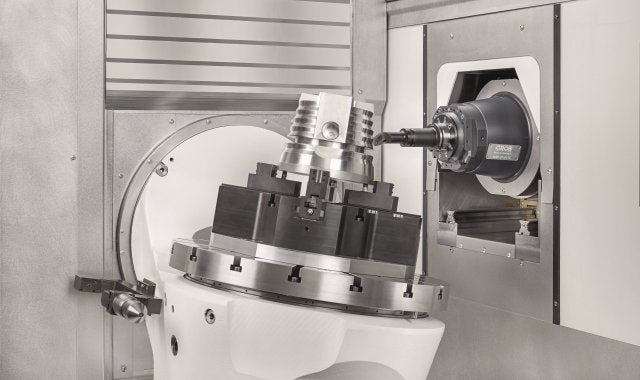

Interpolation-turning PLUS Grob G550T
Cambiador de herramientas de disco Grob G550T
Cambiador de herramientas de doble disco Grob G550T

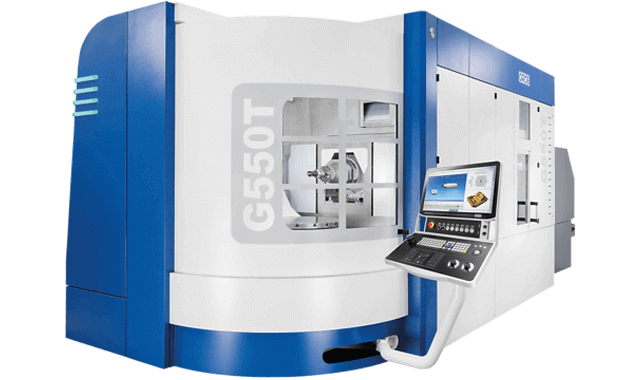

Centro de mecanizado universal Grob G550T
Centre de mecanització universal GROB G550T · Implantació i dimensions Implantació i dimensions
Centre de mecanització universal GROB G550T · Interior i concepte de màquina Interior i concepte de màquina
Centre de mecanització universal GROB G550T · Vista general Vista general
1 / 13

GROB

Centre de mecanització universal GROB G550T

Mill-turn de 5 eixos per a peces de fins a Ø 900 mm i 750 kg: tornejat a 800 rpm i fresatge amb fusos HSK-A/T63 o A/T100.

Ref. GROB G550T

Recorreguts X/Y/Z
800 · 1.020 · 970 mm
Fus
16.000 rpm HSK-A/T63 · 206 Nm
Taula · peça màx.
Ø 770 mm · peça Ø 900 · tornejat 800 rpm
Eines
70 (fins a 504)
Pes
26.000 kg
Control CNC
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Trucar al +34 966 662 296

Li responem en menys de 24 h laborables.

Dades tècniques

Seleccioni un apartat per veure'n el detall:

VelocitatConPotència (100 % / 40 % ED)Parell (100 % / 40 % ED)Disponibilitat
16.000 rpm Més habitual HSK-A/T6325 / 32 kW159 / 206 NmDe sèrie
10.000 rpm HSK-A/T10050 / 66 kW258 / 340 NmOpcional
14.500 rpm HSK-A/T10050 / 58 kW225 / 261 NmOpcional
Taula de fresatge-tornejat amb ranures en T en estrella
De sèrieTaula de fresatge-tornejat amb ranures en T en estrella MidaØ 770 mm; 4×14 H7 + 12×14 H12; B fins a 800 rpm, parell B 1.200 / 1.380 Nm, parell de retenció 2.500 NmCàrrega màx.750 kg
Taula de fresatge-tornejat amb sistema de subjecció de palet
OpcióTaula de fresatge-tornejat amb sistema de subjecció de palet Midapalet 630 × 630 mmCàrrega màx.600 kg

Volum d'interferència segons la posició dels eixos i el tipus de taula: comprovi si la seva peça hi cap abans de demanar oferta.

Mida màxima de peça Centre de mecanització universal GROB G550TAmpliar dibuix
Taula · eixos A/B màx.Ø 900 × 610 mm (esfera R525)
Taula · eix B amb A=0°Ø 900 × 785 mm (Ø 850 a la part alta)
Amb palet · eixos A/BØ 900 × 530 mm
Amb palet · eix B amb A=0°Ø 900 × 725 mm
Disc simple70 HSK-A/T63 / 40 HSK-A/T100
Disc doble137 HSK-A/T63 (123) / 77 HSK-A/T100 (69)
MagatzemTM200/TM308/TM373 fins a 504 (A/T63); TM180/TM250 fins a 321 (A/T100)
Eix A (basculant)-185° / +45°, 25 rpm
Eix B (giratori)n × 360°, 800 rpm (tornejat, amb detecció intel·ligent de desequilibri)
Accionament dels eixos rotatiusmotors torque
Avanç ràpid X/Y/Z (m/min)X/Y/Z 65 / 50 / 80 (90 / 50 / 90 amb paquet dinàmic)
Acceleració X/Y/Z (m/s²)6 / 4,5 / 7,5 (8,5 / 4,5 / 14 dinàmic)
Precisió de posicionament0,006 mm; repetibilitat < 0,0025 mm
Control CNCSIEMENS SINUMERIK ONE (de sèrie) · HEIDENHAIN TNC7 (opcional) · Panell GROB4Pilot (pantalla multitàctil de 24")
Dimensions de la màquina base (A × L × H)2.900 × 6.460 × 3.300 mm (amplada × llargada × alçada)
Amb magatzem TM2004.500 × 7.000 × 3.300 mm

Pes màxim amb peça, eines i taladrina.

Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.

Opcions d'automatització

Preparada per automatitzar-se des del primer dia o quan ho necessiti: més hores de fus sense operari i menor cost per peça.

Magatzem de palets rotatiu o en torre (PSS-R / PSS-T)PaletsMagatzem de palets rotatiu o en torre (PSS-R / PSS-T)

Cèl·lula compacta per produir de manera desatesa durant torns sencers, fins i tot amb lots petits.

✓ PSS-R900 · palets 630 × 630 · 900 kg

Magatzem lineal de palets PSS-LPaletsMagatzem lineal de palets PSS-L

Sistema modular i ampliable: creix amb la seva producció i pot enllaçar fins a 5 màquines.

✓ PSS-L900

Magatzem d'eines addicional TMEinesMagatzem d'eines addicional TM

Més eines disponibles per fabricar més referències sense canviar les eines a mà.

✓ fins a 504 eines

Totes les cèl·lules es gestionen amb el programari GROB4Automation (planificació de comandes, connexió ERP/MES i avisos al mòbil). Compatibilitats segons el catàleg GROB Automation 04/2025; confirmi la configuració amb Ferrotall.

Descripció


Beneficis productius:

 -    Alta productivitat.
 -    Optimització de cicles.
 -    Gran visibilitat de la zona de treball.
 -    Flexibilitat en les operacions.
 -    Sostenible.
 -    Disseny compacte.
 -    Accés optimitzat.
 -    Assistència tècnica 24 h, els 7 dies de la setmana.


Concepte únic de màquina:

·      Capçal en posició horitzontal:
Gràcies a la disposició horitzontal del capçal, és possible un recorregut més gran de l'eix Z i s'optimitza la caiguda de l'encenall.

·      Màxima estabilitat:
Gràcies al disseny innovador dels tres eixos, es minimitza la distància entre les guies i la punta de l'eina, i es confereix a la màquina una estabilitat considerablement superior.

·      Concepte túnel:
El concepte túnel permet mecanitzar els components més llargs, fins i tot amb eines extremadament llargues, mitjançant l'oscil·lació i la mecanització de la peça dins de l'àrea de treball sense col·lisions.

·      Ampli rang d'oscil·lació:
Tres eixos lineals i dos eixos rotatoris permeten la mecanització de 5 cares, així com la interpolació simultània dels 5 eixos amb un rang d'oscil·lació de 230 graus a l'eix A i de 360 graus a l'eix B.

Servei Ferrotall

  • Instal·lació i formació Posada en marxa al seu taller i formació dels seus operaris a càrrec del nostre equip tècnic.
  • Servei tècnic propi SAT amb tècnics especialitzats i recanvis perquè la seva màquina continuï produint.
  • Assessorament d'aplicació L'ajudem a triar la màquina i l'equipament segons les seves peces i la seva producció.
  • Més de 45 anys Distribuïdor de màquina eina des de Monforte del Cid (Alicante).
