Micro Dynamics

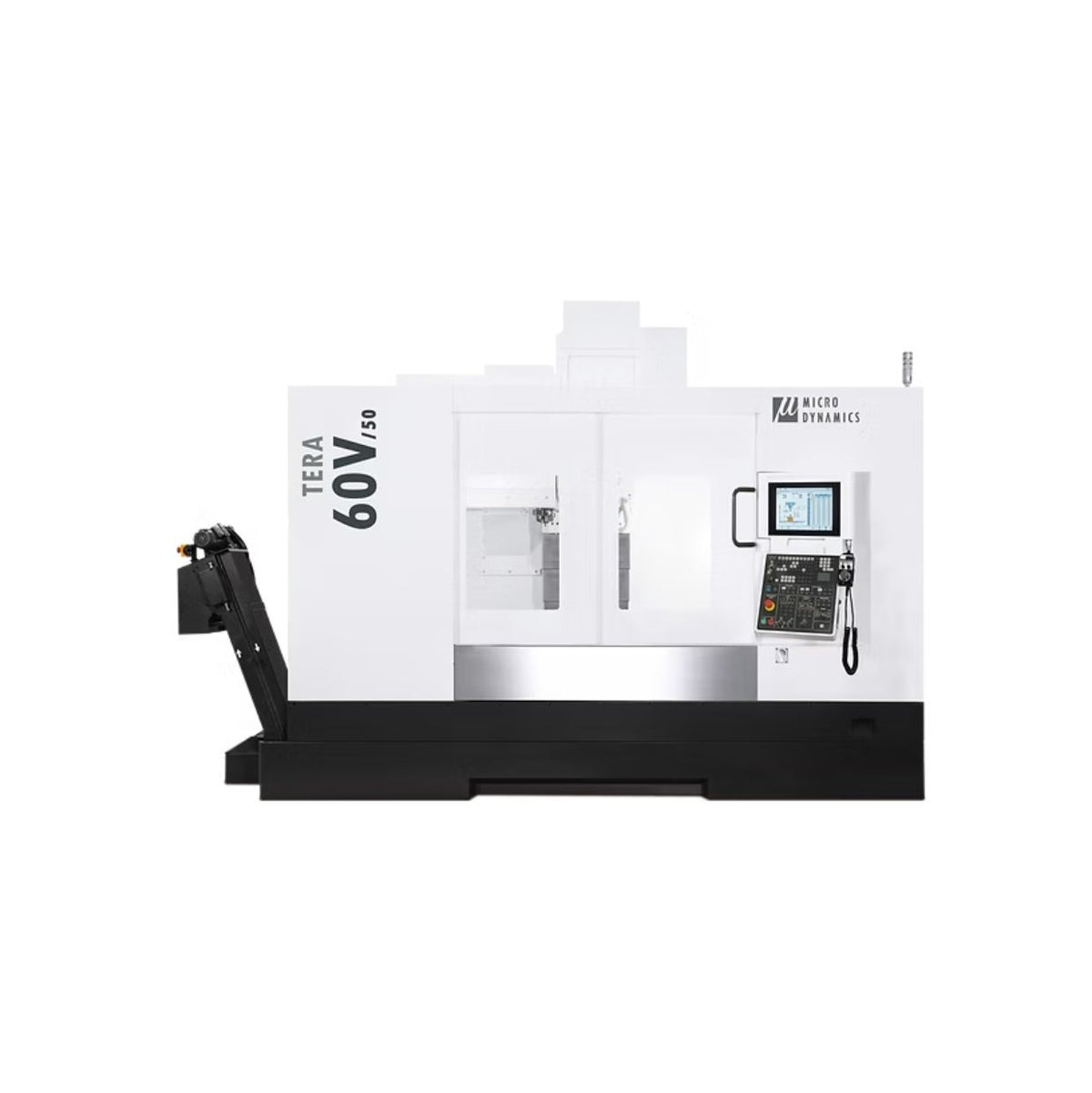

Centre de mecanització Micro Dynamics TERA 60V / 50
El vertical més robust de Micro Dynamics: con 50 de 570 Nm, 1.524 mm de X i 2.000 kg sobre la taula.
Ref. TERA 60V / 50
- Recorreguts X/Y/Z
- 1.524 · 710 · 635 mm
- Fus
- 12.000 rpm BBT50 · 570 Nm
- Taula · peça màx.
- 1.724 × 700 mm · 2.000 kg
- Eines
- 32 (opció 60/90)
- Pes
- 10.170 kg
- Control CNC
MITSUBISHI M830VW
Li responem en menys de 24 h laborables.
Dades tècniques
Seleccioni un apartat per veure'n el detall:
| Velocitat | Con | Potència (100 % / 40 % ED) | Parell (100 % / 40 % ED) | Disponibilitat |
|---|---|---|---|---|
| 12.000 rpm Més habitual | BBT50 / CAT50 / DIN50 doble contacte (HSK-A100 opc.) | 24 / 34 kW | 570 Nm | De sèrie (electrofus integrat) |
Volum d'interferència segons la posició dels eixos i el tipus de taula: comprovi si la seva peça hi cap abans de demanar oferta.
| Distància del nas del fus a la taula | 150–785 mm |
|---|---|
| Eina màx. | Ø 125 × 350 mm, 15 kg (Ø 229 sense posicions contigües ocupades) |
| Magatzem amb braç canviador | 32 eines, con 50 (opció 60 / 90) |
|---|
| Avanç ràpid X/Y/Z (m/min) | 52 / 52 / 32 |
|---|---|
| Avanç de tall | 20 m/min |
| Canvi d'eina | 1,2 s d'eina a eina; 2,5 s d'encenall a encenall |
| Precisió (VDI 3441) | posicionament 0,005 mm; repetibilitat ±0,0025 mm; compensació tèrmica DYPEC® (0,1 µm) |
| Control CNC | MITSUBISHI M830VW amb HMI Micro Dynamics (M850VW opcional); pantalla tàctil de 15" (19" opcional) |
| Dimensions (am × fons × al) | 4.322 × 2.936 × 3.294 mm |
| Potència instal·lada | 55 kVA |
Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.
Opcions d'automatització
Preparada per automatitzar-se des del primer dia o quan ho necessiti: més hores de fus sense operari i menor cost per peça.
Afegeix un eix rotatiu per a peces cilíndriques o per treballar diverses cares sense desmuntar.
✓ GSA CNC-170R / CNC-200R (cargol sense fi) · GSA RCT-170R / RCT-200R (lleva de corrons, sense joc) · HIWIN RCV-250 (accionament directe); contrapunt manual opcional
Deixa la màquina preparada per a la càrrega i descàrrega amb robot o cobot i la integració en cèl·lula.
✓ porta frontal o finestra lateral automàtica (servo o pneumàtica); E/S en xarxa EtherNet/IP de sèrie amb Mitsubishi
Més eines a la màquina per encadenar referències sense refer el magatzem a mà.
✓ 60 / 90 eines
Presa de zeros i control de desgast automàtics per treballar desatès amb seguretat.
✓ sondes OMP40 / OMP60 / RMP40 / RMP60 · reglatge TS-27R, Primo LTS o làser NC4
Opcions segons el catàleg MEGA/TERA 2025 i la llista d'opcions de Micro Dynamics (nov. 2025); confirmeu la compatibilitat i el termini amb Ferrotall.
Servei Ferrotall
- Instal·lació i formació Posada en marxa al seu taller i formació dels seus operaris a càrrec del nostre equip tècnic.
- Servei tècnic propi SAT amb tècnics especialitzats i recanvis perquè la seva màquina continuï produint.
- Assessorament d'aplicació L'ajudem a triar la màquina i l'equipament segons les seves peces i la seva producció.
- Més de 45 anys Distribuïdor de màquina eina des de Monforte del Cid (Alicante).
Demaneu pressupost
Centre de mecanització Micro Dynamics TERA 60V / 50 · Ref. TERA 60V / 50
