Micro Dynamics

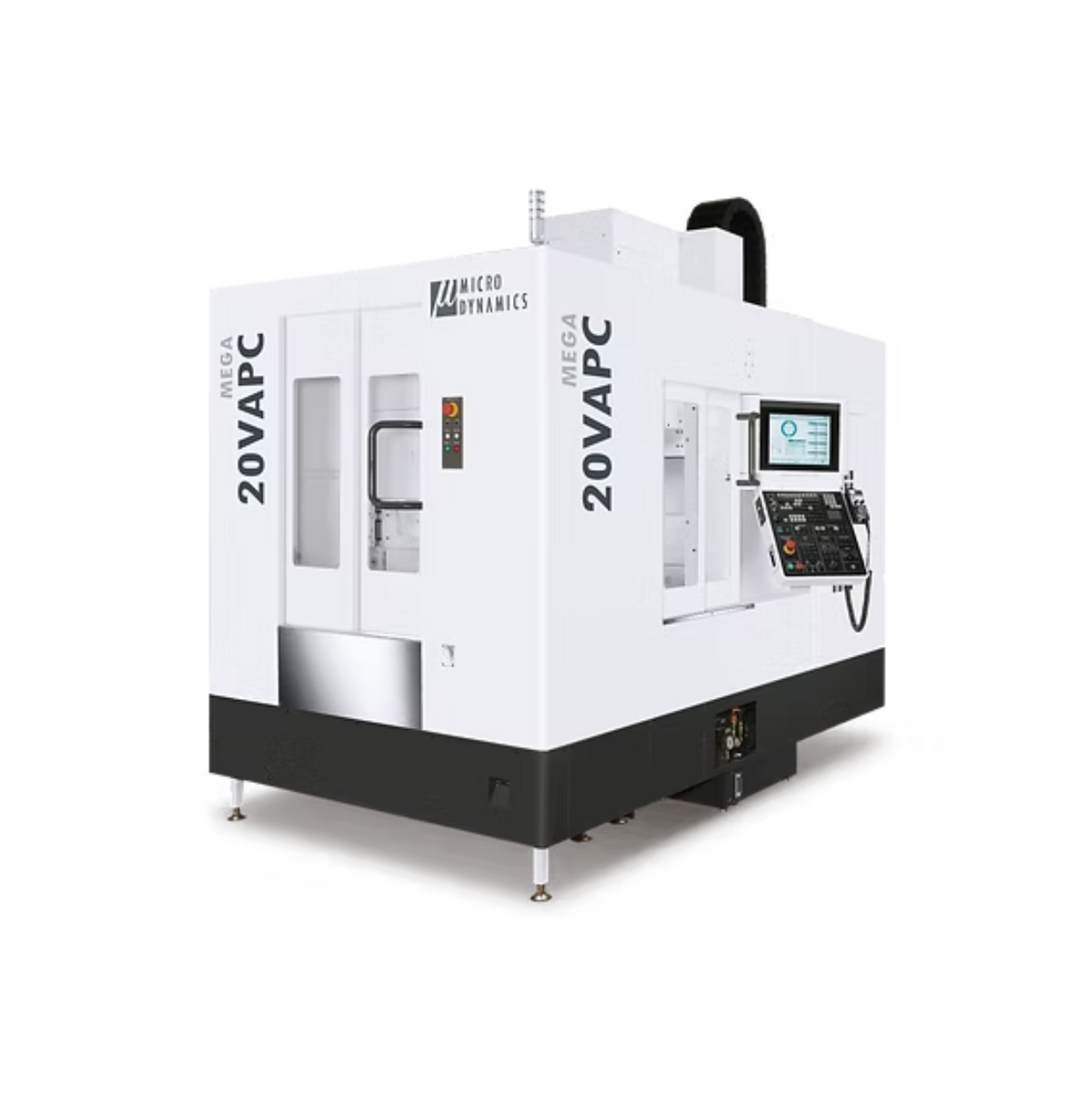

Centre de mecanització Micro Dynamics MEGA 20VAPC
Vertical amb canviador doble de palets servoaccionat (8,5 s): es carrega una peça mentre es mecanitza l'altra.
Ref. MEGA 20VAPC
- Recorreguts X/Y/Z
- 600 · 510 · 510 mm
- Fusos més venuts
- 15.000 rpm BBT40 · 141 Nm
15.000 rpm direct-drive · 118 Nm - Taula · peça màx.
- 2 palets 560 × 400 mm · 200 kg/palet
- Eines
- 40 (opció 60/90/120)
- Pes
- 6.400 kg
- Control CNC
MITSUBISHI M830VW / FANUC 0i-MF Plus
Li responem en menys de 24 h laborables.
Dades tècniques
Seleccioni un apartat per veure'n el detall:
| Velocitat | Con | Potència (100 % / 40 % ED) | Parell (100 % / 40 % ED) | Disponibilitat |
|---|---|---|---|---|
| 15.000 rpm Més habitual | BBT40 / CAT40 / DIN40 doble contacte (HSK-A63 opc.) | 25 / 31 kW | 141 Nm | De sèrie (electrofus integrat) |
| 15.000 rpm | BBT40 / CAT40 / DIN40 / HSK-A63 doble contacte | 22 kW | 118 Nm | Alternativa de sèrie: accionament directe (direct drive) |
| 18.000 rpm | Con 40 doble contacte | 31 kW | 141 Nm | Opcional |
| 20.000 rpm | Con 40 doble contacte | 25 / 35 kW | 119 Nm | Opcional (lubricació aire-oli) |
| 24.000 rpm | HSK-A63 | 25 / 35 kW | 119 Nm | Opcional (lubricació aire-oli) |
Volum d'interferència segons la posició dels eixos i el tipus de taula: comprovi si la seva peça hi cap abans de demanar oferta.
| Alçada màx. de peça | 390 mm |
|---|---|
| Distància del nas del fus a la taula | 90–600 mm |
| Eina màx. | Ø 75 × 240 mm, 7 kg |
| Magatzem amb braç canviador | 40 eines, con 40 (opció 60 / 90 / 120) |
|---|
| Avanç ràpid X/Y/Z (m/min) | 52 / 52 / 48 (48 / 48 / 48 amb FANUC) |
|---|---|
| Canvi de palet | 8,5 s; funció de recuperació de l'APC a l'HMI |
| Canvi d'eina | 1,2 s d'eina a eina; 2,5 s d'encenall a encenall |
| Precisió (VDI 3441) | posicionament 0,005 mm; repetibilitat ±0,0025 mm; compensació tèrmica DYPEC® (0,1 µm) |
| Control CNC | MITSUBISHI M830VW amb HMI Micro Dynamics (M850VW opcional) o FANUC 0i-MF Plus; pantalla tàctil de 15" (19" opcional) |
| Dimensions (am × fons × al) | 2.561 × 2.972 × 2.921 mm |
| Potència instal·lada | 30 kVA |
Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.
Opcions d'automatització
Preparada per automatitzar-se des del primer dia o quan ho necessiti: més hores de fus sense operari i menor cost per peça.
PaletsCanviador doble de palets servoaccionatEs prepara la peça següent fora de la zona de treball mentre es mecanitza l'altra: el fus gairebé no s'atura.
✓ 2 palets 560 × 400 mm · 200 kg per palet · canvi en 8,5 s · repetibilitat 0,004 mm
4t / 5è eixTaula basculant HIWIN RAB-200HConverteix el vertical en un 3+2 per mecanitzar diverses cares de la peça en una sola subjecció.
✓ plat Ø 200 mm sobre la taula; requereix precablejat de 4t/5è eix
Afegeix un eix rotatiu per a peces cilíndriques o per treballar diverses cares sense desmuntar.
✓ GSA CNC-170R / CNC-200R (cargol sense fi) · GSA RCT-170R / RCT-200R (lleva de corrons, sense joc) · HIWIN RCV-250 (accionament directe); contrapunt manual opcional
Deixa la màquina preparada per a la càrrega i descàrrega amb robot o cobot i la integració en cèl·lula.
✓ porta frontal o finestra lateral automàtica (servo o pneumàtica); E/S en xarxa EtherNet/IP de sèrie amb Mitsubishi
Més eines a la màquina per encadenar referències sense refer el magatzem a mà.
✓ 60 / 90 / 120 eines
Presa de zeros i control de desgast automàtics per treballar desatès amb seguretat.
✓ sondes OMP40 / OMP60 / RMP40 / RMP60 · reglatge TS-27R, Primo LTS o làser NC4
Opcions segons el catàleg MEGA/TERA 2025 i la llista d'opcions de Micro Dynamics (nov. 2025); confirmeu la compatibilitat i el termini amb Ferrotall.
Servei Ferrotall
- Instal·lació i formació Posada en marxa al seu taller i formació dels seus operaris a càrrec del nostre equip tècnic.
- Servei tècnic propi SAT amb tècnics especialitzats i recanvis perquè la seva màquina continuï produint.
- Assessorament d'aplicació L'ajudem a triar la màquina i l'equipament segons les seves peces i la seva producció.
- Més de 45 anys Distribuïdor de màquina eina des de Monforte del Cid (Alicante).
