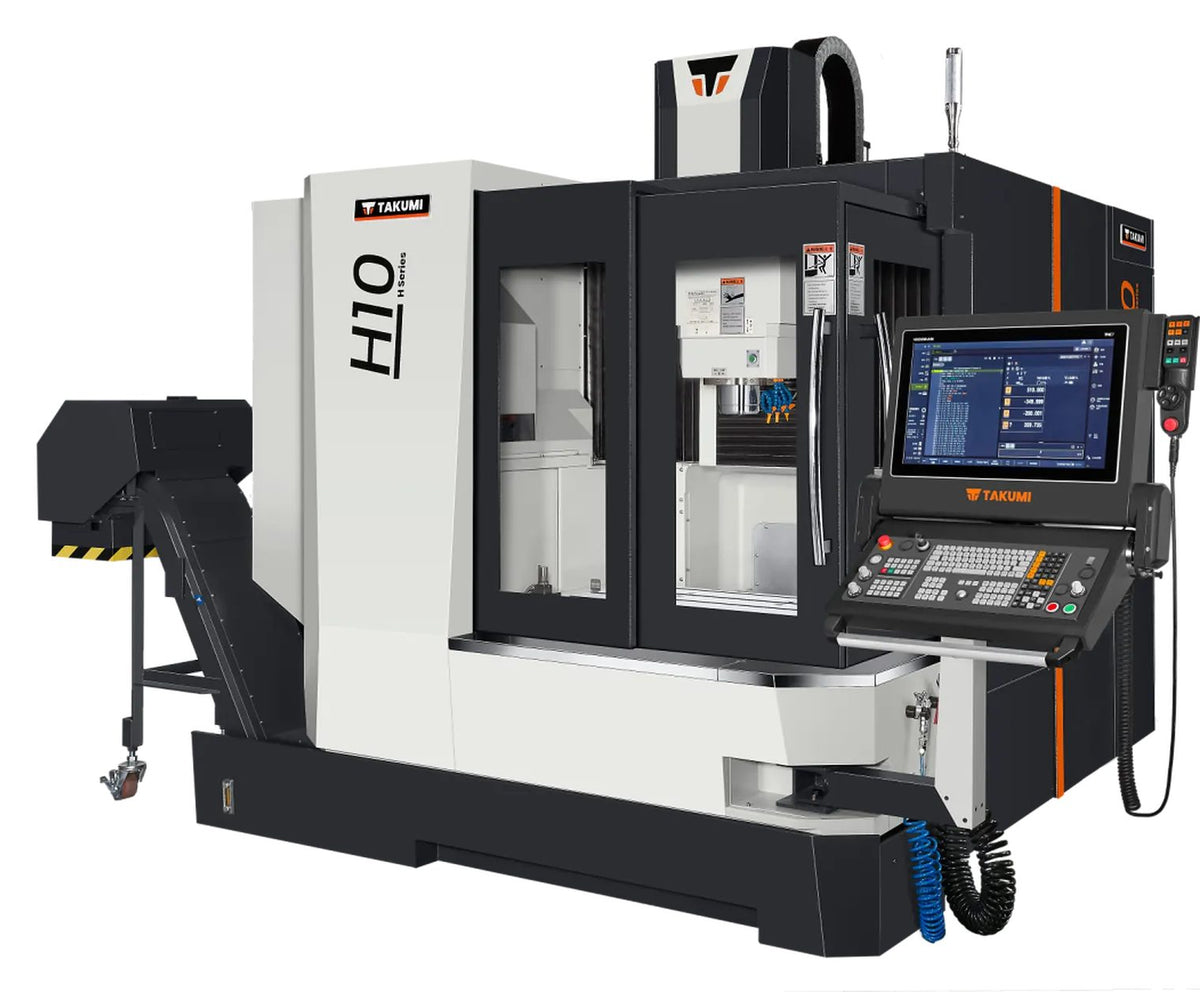

Centre de mecanització de pòrtic Takumi H10
Pòrtic compacte d'alta precisió per a motlles i matrius: 1.020 × 700 mm, fusos de 15.000 a 36.000 rpm i regles òptiques.
- Recorreguts X/Y/Z
- 1.020 · 700 · 500 mm
- Fus
- 15.000 rpm SK40 BigPlus · 89,4 Nm
- Taula · peça màx.
- 1.050 × 700 mm · 800 kg
- Eines
- 30
- Pes
- 9.100 kg
- Control CNC (a escollir)
FANUC · SIEMENS · HEIDENHAIN
Li responem en menys de 24 h laborables.
Dades tècniques
Seleccioni un apartat per veure'n el detall:
| Velocitat | Con | Potència (100 % / 40 % ED) | Parell (100 % / 40 % ED) | Disponibilitat |
|---|---|---|---|---|
| 15.000 rpm Més habitual | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | De sèrie |
| 15.000 rpm | BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Opcional |
| 15.000 rpm | SK40 BigPlus / BBT40 / HSK63-A | 20 / 34 kW | 82 / 139,6 Nm | Opcional |
| 20.000 rpm | HSK63-A | 25 / 35 kW | 83,2 / 116,5 Nm | Opcional |
| 24.000 rpm | HSK63-A | 30 / 45 kW | 29 / 43,5 Nm | Opcional |
| 36.000 rpm | HSK50-E | 20 / 26 kW | 10,4 / 13,5 Nm | Opcional |
| Magatzem de doble braç | 30 eines · Ø màx. 75 mm (120 amb forats adjacents lliures) · long. 300 mm · 7 kg |
|---|
| Avanç ràpid X/Y/Z (m/min) | 30 / 30 / 30 |
|---|---|
| Avanç de treball (m/min) | 20 |
| Distància fus-taula | 180 - 680 mm |
| Distància entre columnes | 1.080 mm |
| Control CNC | HEIDENHAIN TNC7 |
| Regles òptiques | a tots els eixos |
| Refrigeració a través del fus | 30 bar de sèrie (opció 70 bar) |
| Potència elèctrica | 50 kVA / 72 A |
| Dimensions (A × L × H) | 4.520 × 4.290 × 2.830 mm |
Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.
Descripció
Takumi H10 és un centre de mecanització de pòrtic (doble columna) de 3 eixos de la sèrie H, dissenyat per a la mecanització d'alta precisió i alta velocitat de motlles, matrius i peces de precisió. Ofereix recorreguts de 1.020 × 700 × 500 mm, 1.080 mm entre columnes i una taula de 1.050 × 700 mm per a 800 kg.

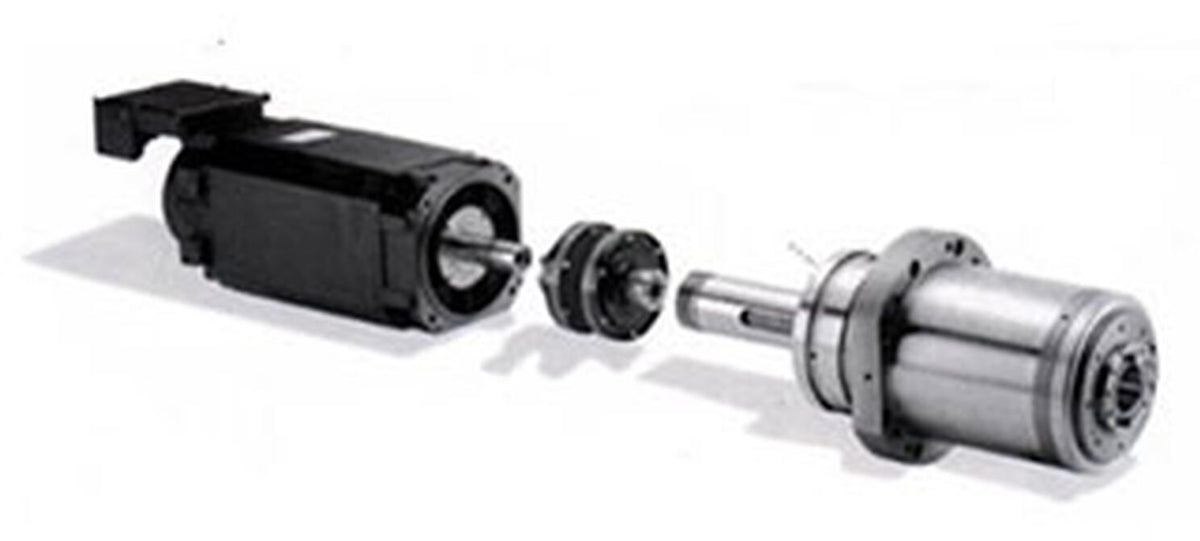

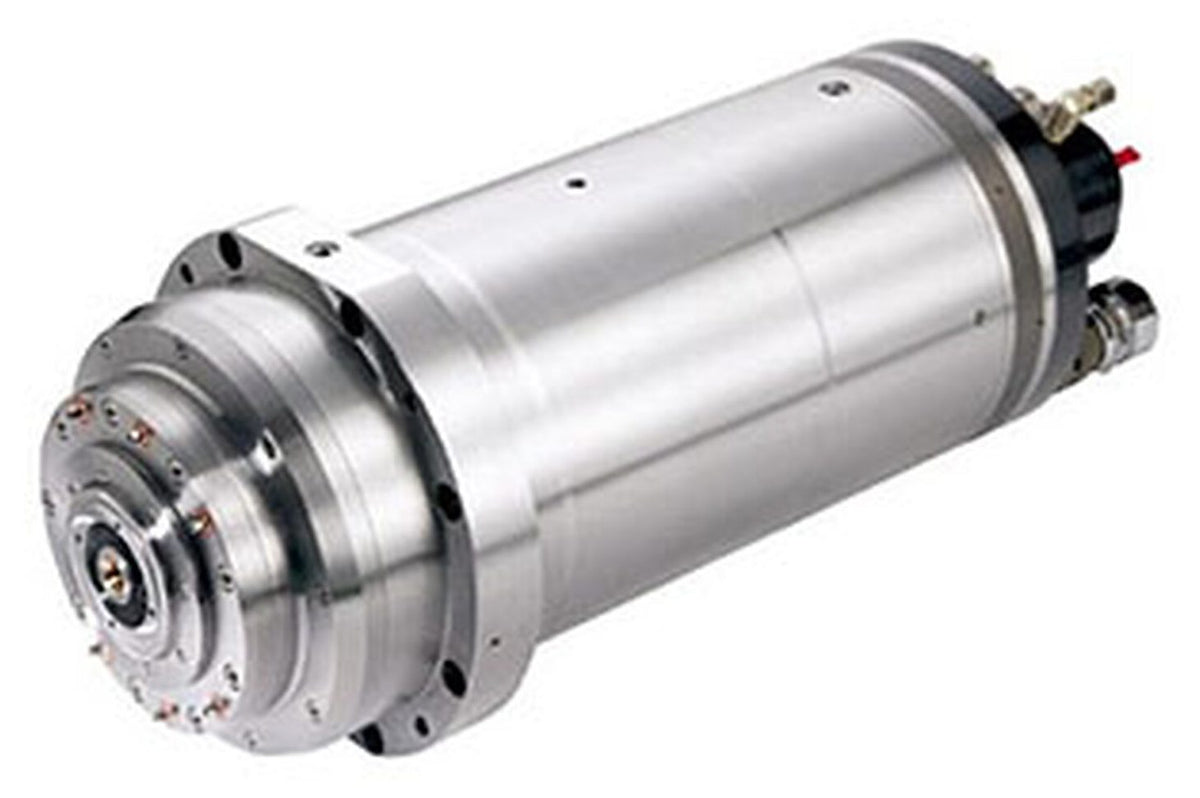

El fus estàndard és in-line de 15.000 rpm amb con SK40 BigPlus (10 / 14 kW, 89,4 Nm). Com a opció hi ha fusos de 15.000 a 36.000 rpm, amb fins a 139,6 Nm de parell, inclosos electrofusos HSK63-A per a acabats d'alta velocitat. El magatzem de doble braç té 30 posicions i els avanços ràpids arriben a 30 / 30 / 30 m/min.

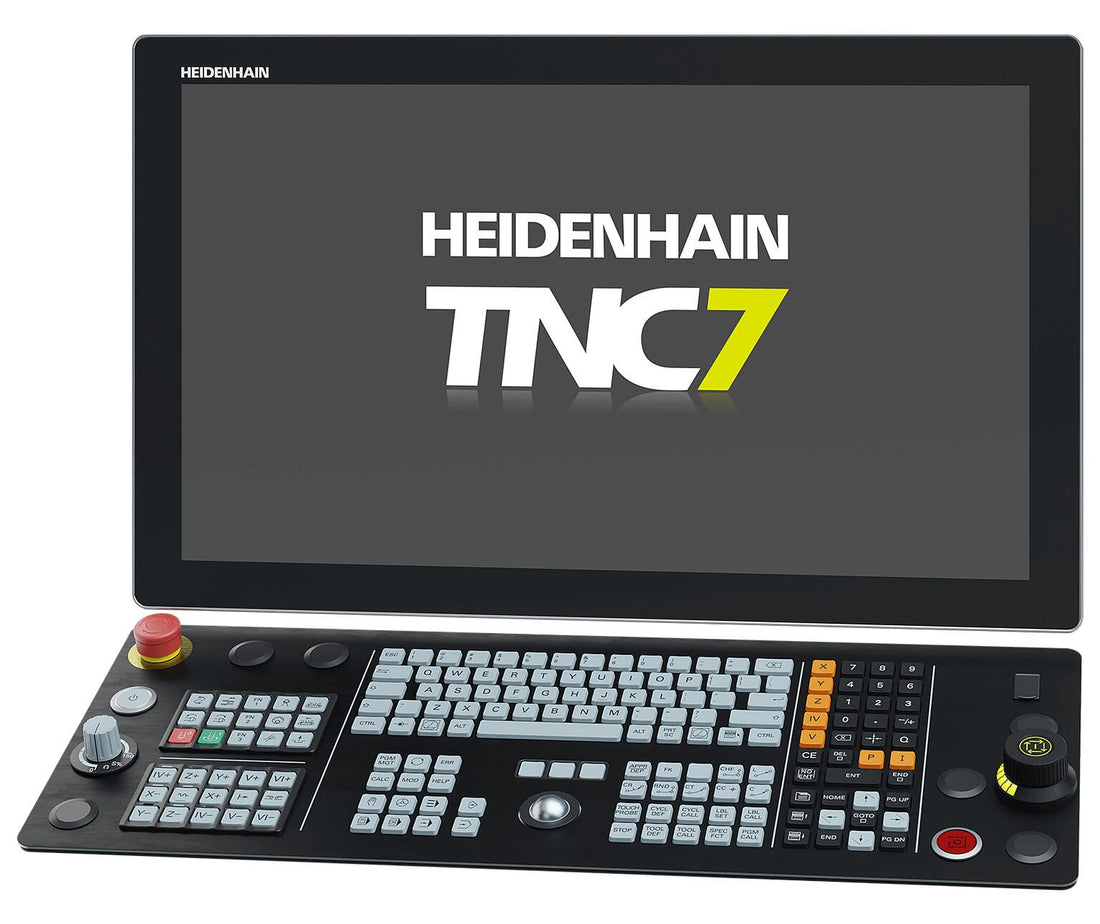

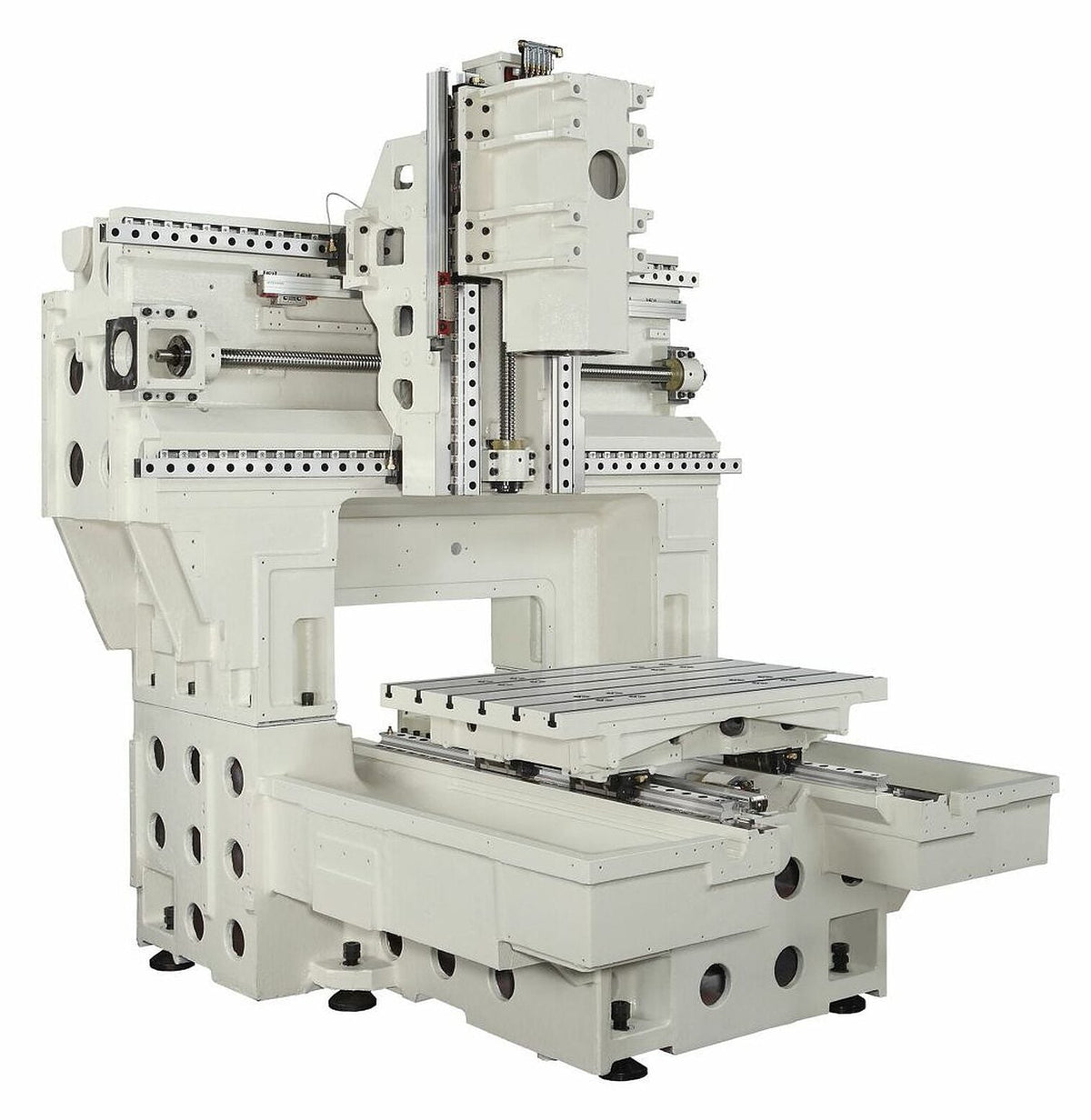

La bancada, les columnes i el travesser són de fosa Meehanite tractada tèrmicament, amb superfícies de suport rasclades a mà i guies lineals de corrons sobredimensionades. De sèrie inclou control Heidenhain TNC7, regles òptiques absolutes en tots els eixos, compensació tèrmica del fus amb sensors, refrigeració interna pel fus a 30 bar i transportador d'encenalls. Entre les opcions hi ha taula giratòria de 4t/5è eix, palpadors de mesura, refrigeració dels fusos de boles, refrigeració interna a 70 bar i portes automàtiques.
Amb 9.100 kg de fosa, el H10 és una base estable per a treballs d'acabat exigents. Ferrotall l'assessora en la configuració, la instal·lació i el servei tècnic.
Servei Ferrotall
- Instal·lació i formació Posada en marxa al seu taller i formació dels seus operaris a càrrec del nostre equip tècnic.
- Servei tècnic propi SAT amb tècnics especialitzats i recanvis perquè la seva màquina continuï produint.
- Assessorament d'aplicació L'ajudem a triar la màquina i l'equipament segons les seves peces i la seva producció.
- Més de 45 anys Distribuïdor de màquina eina des de Monforte del Cid (Alicante).
