Centre de mecanització de grafit Takumi G600
Pòrtic compacte per a elèctrodes de grafit: 600 × 600 mm, electrofus de 25.000 rpm i aspiració integrada.
- Recorreguts X/Y/Z
- 600 · 600 · 350 mm
- Fus
- 25.000 rpm HSK50-E · 13,5 Nm
- Taula · peça màx.
- 600 × 600 mm · 500 kg
- Eines
- 20
- Pes
- 5.500 kg
- Control CNC (a escollir)
FANUC · SIEMENS · HEIDENHAIN
Li responem en menys de 24 h laborables.
Dades tècniques
Seleccioni un apartat per veure'n el detall:
| Velocitat | Con | Potència (100 % / 40 % ED) | Parell (100 % / 40 % ED) | Disponibilitat |
|---|---|---|---|---|
| 25.000 rpm Més habitual | HSK50-E | 20 / 26 kW | 10,4 / 13,5 Nm | De sèrie |
| Magatzem pick-up | 20 eines · Ø màx. 75 mm (100 amb buits adjacents lliures) · longitud 200 mm · 1,5 kg |
|---|
| Avanç ràpid X/Y/Z (m/min) | 30 / 30 / 30 |
|---|---|
| Avanç de treball (m/min) | 20 |
| Distància fus-taula | 120 - 470 mm |
| Distància entre columnes | 680 mm |
| Control CNC | HEIDENHAIN TNC7 |
| Regles òptiques | a tots els eixos |
| Aspiració de grafit | sistema d'aspiració de sèrie |
| Potència elèctrica | 30 kVA |
| Dimensions (A × L × H) | 2.805 × 3.659 × 2.670 mm |
Dades del catàleg del fabricant; la configuració final es confirma a l'oferta.
Descripció

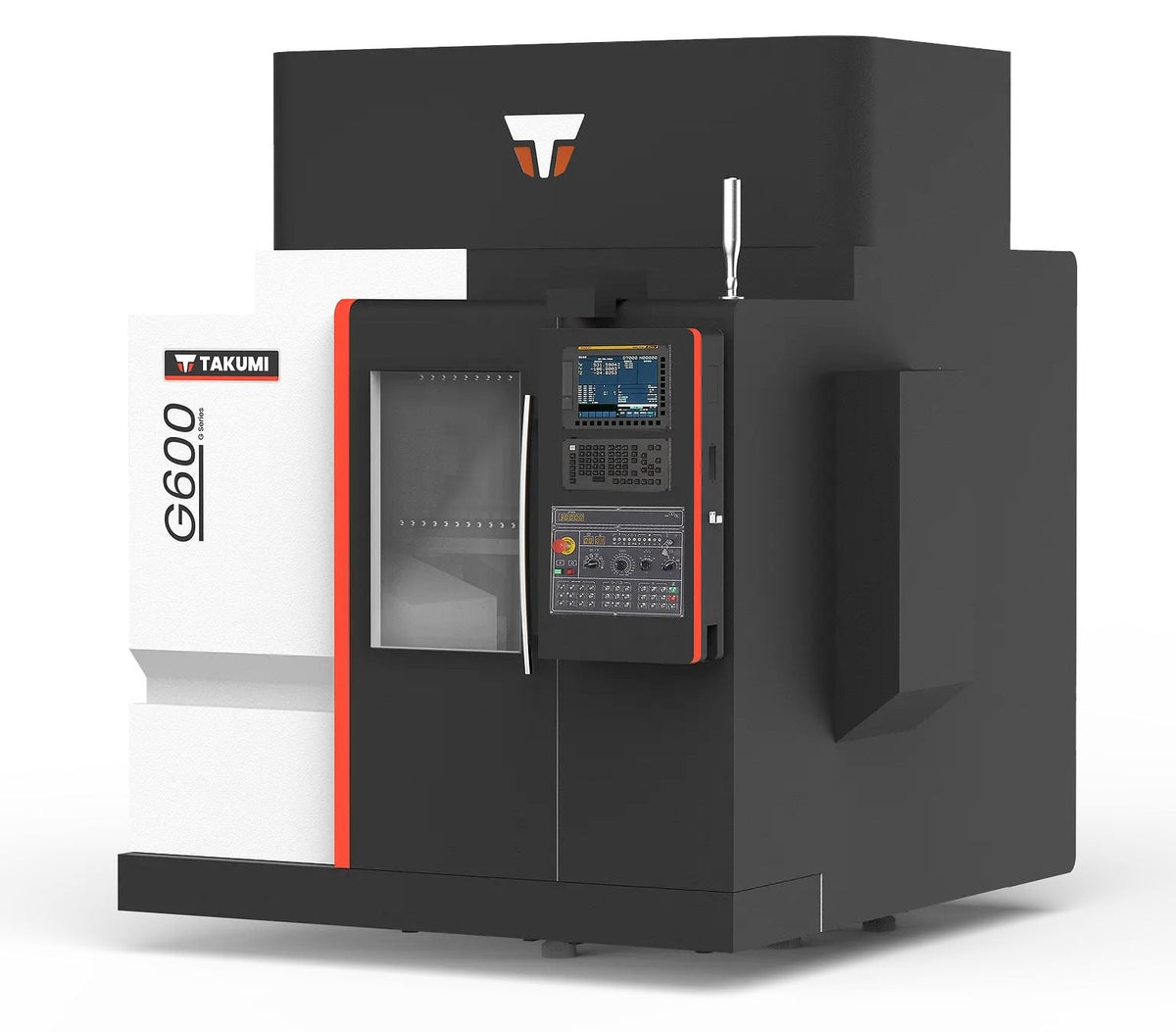

Takumi G600 és un centre de mecanització de pòrtic de 3 eixos de la sèrie G, dissenyat específicament per a elèctrodes de grafit i peces petites d'alta precisió. Ofereix recorreguts de 600 × 600 × 350 mm, 680 mm entre columnes i una taula de 600 × 600 mm per a 500 kg.
Munta un electrofus de 25.000 rpm amb con HSK50-E (20 / 26 kW, 13,5 Nm), amb sistema de compensació de la dilatació tèrmica. El magatzem pick-up té 20 posicions i els avanços ràpids arriben a 30 / 30 / 30 m/min en els tres eixos.

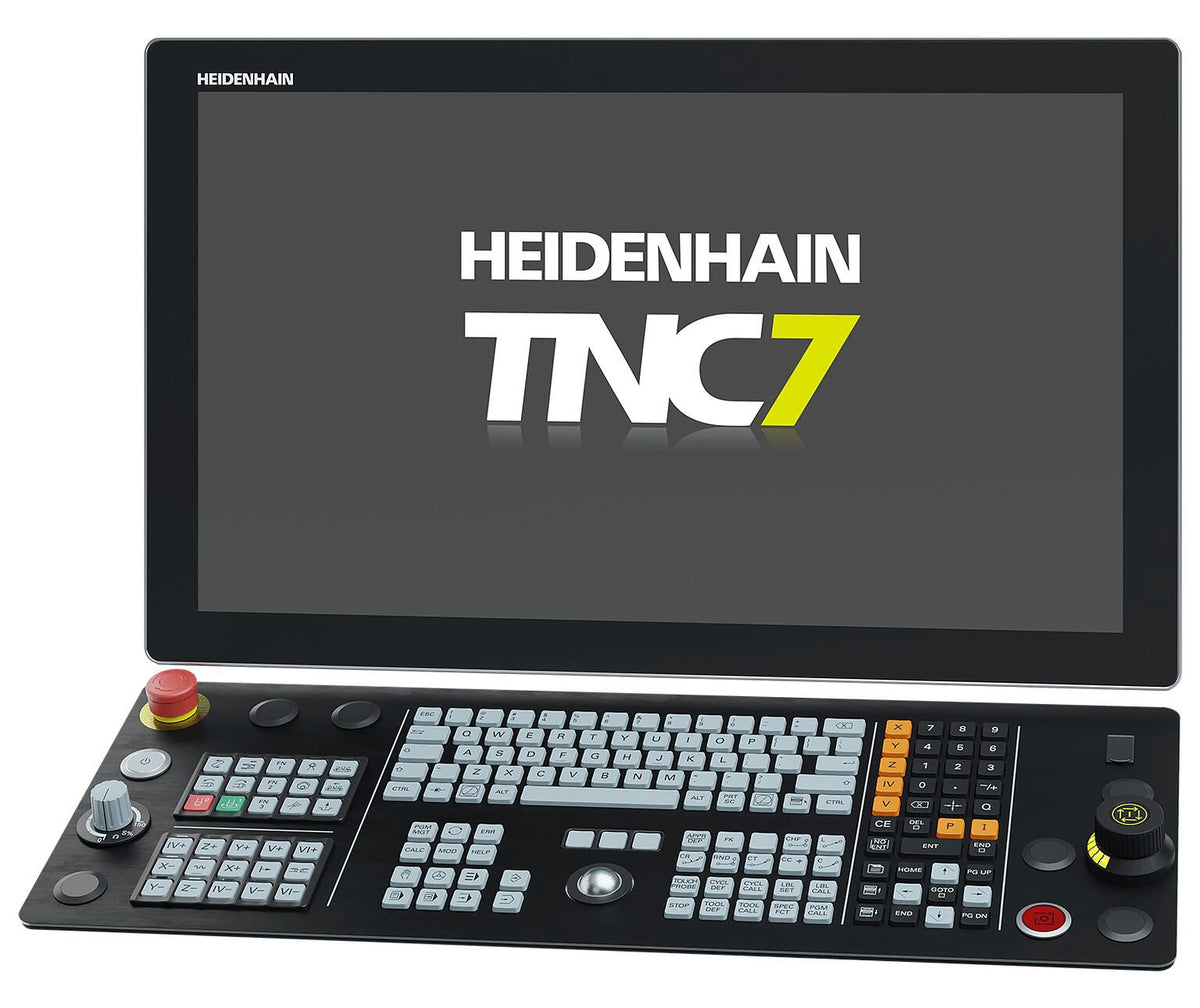

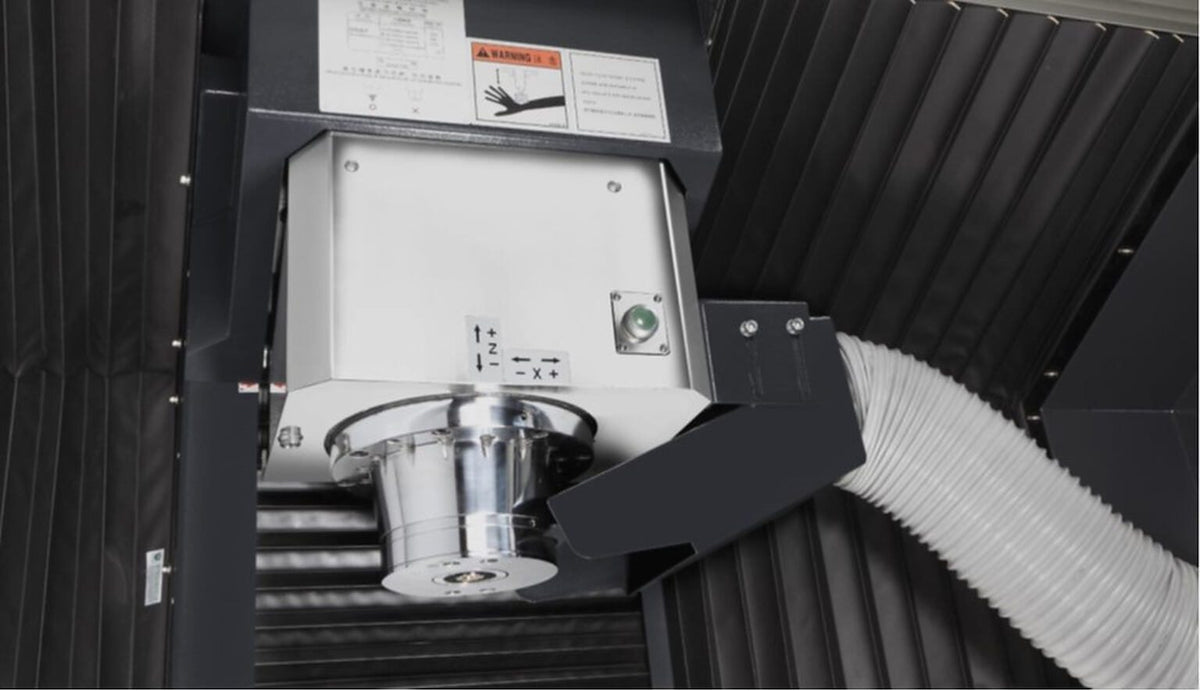

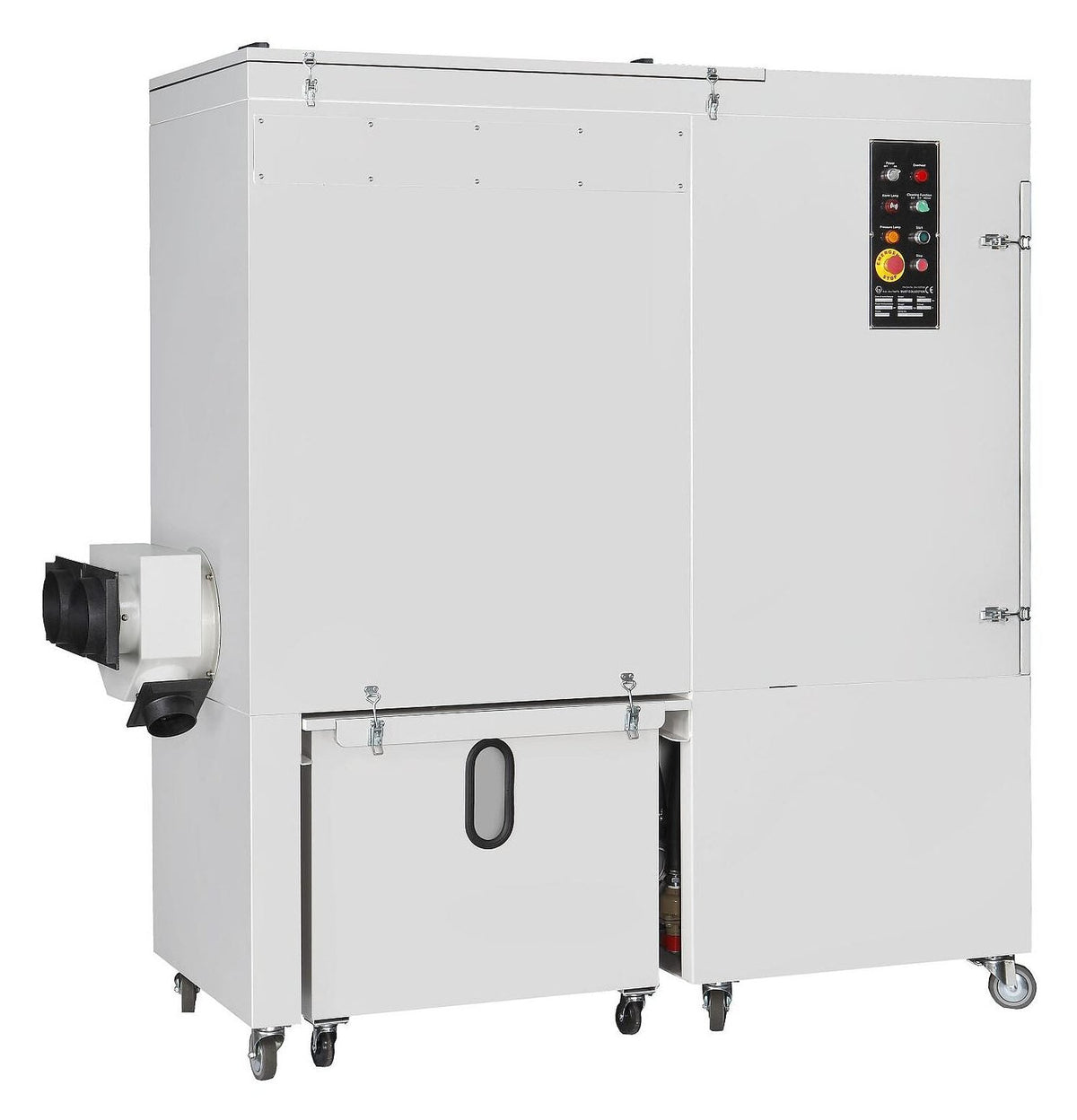

La pols de grafit és abrasiva i conductora, per això el G600 inclou de sèrie un sistema d'aspiració amb col·lector, tancament complet de l'àrea de treball, regles òptiques absolutes, refrigerador del fus i control Heidenhain TNC7. Entre les opcions hi ha palpadors de peça i eina i bufat exterior programable.
Amb només 5.500 kg i una petjada reduïda, és la màquina d'entrada de Takumi per al taller d'elèctrodes d'un fabricant de motlles. Ferrotall l'assessora en la configuració, la instal·lació i el servei tècnic.
Servei Ferrotall
- Instal·lació i formació Posada en marxa al seu taller i formació dels seus operaris a càrrec del nostre equip tècnic.
- Servei tècnic propi SAT amb tècnics especialitzats i recanvis perquè la seva màquina continuï produint.
- Assessorament d'aplicació L'ajudem a triar la màquina i l'equipament segons les seves peces i la seva producció.
- Més de 45 anys Distribuïdor de màquina eina des de Monforte del Cid (Alicante).
