LEALDE
TORNO CNC LEALDE TCN-10
- Année
- 1994
- Commande
- FAGOR 8050 T
- Diamètre admis sur banc
- 450
- Entre-pointes
- 520
- Vitesse de broche
- 4.000
- Puissance
- 15
De nouvelles machines arrivent chaque semaine et nous travaillons avec un réseau de fournisseurs dans toute l’Europe. Dites-nous ce dont vous avez besoin et nous vous trouverons une machine identique ou similaire.
Nous vous répondons en moins de 24 h ouvrées.
Fiche technique
Données générales
| MODELO | TCN-10 |
|---|---|
| TIPO | BANCADA INCLINADA |
| CONTROL | FAGOR 8050 T |
| AÑO | 1994 |
Tête et broche
| TORRETA MOTORIZADA | No |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 15 |
| RPM CABEZAL | 4.000 |
| NARIZ DEL HUSILLO | DIN 55021 Form A 6" |
| MOTOR PRINCIPAL | Siemens 1PH6-135, 15/11 kW |
Tournage
| DISTANCIA ENTRE PUNTOS | 520 |
|---|---|
| PASO DE BARRA | 57 |
| DIAMETRO AGUJERO PRINCIPAL | 59 |
| DIAMETRO ADMITIDO SOBRE CARRO | 250 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 450 |
| TORRETA AUTOMATICA | Sí |
| PLATO | Hidram BHV M 45 con cilindro 200 HUFL |

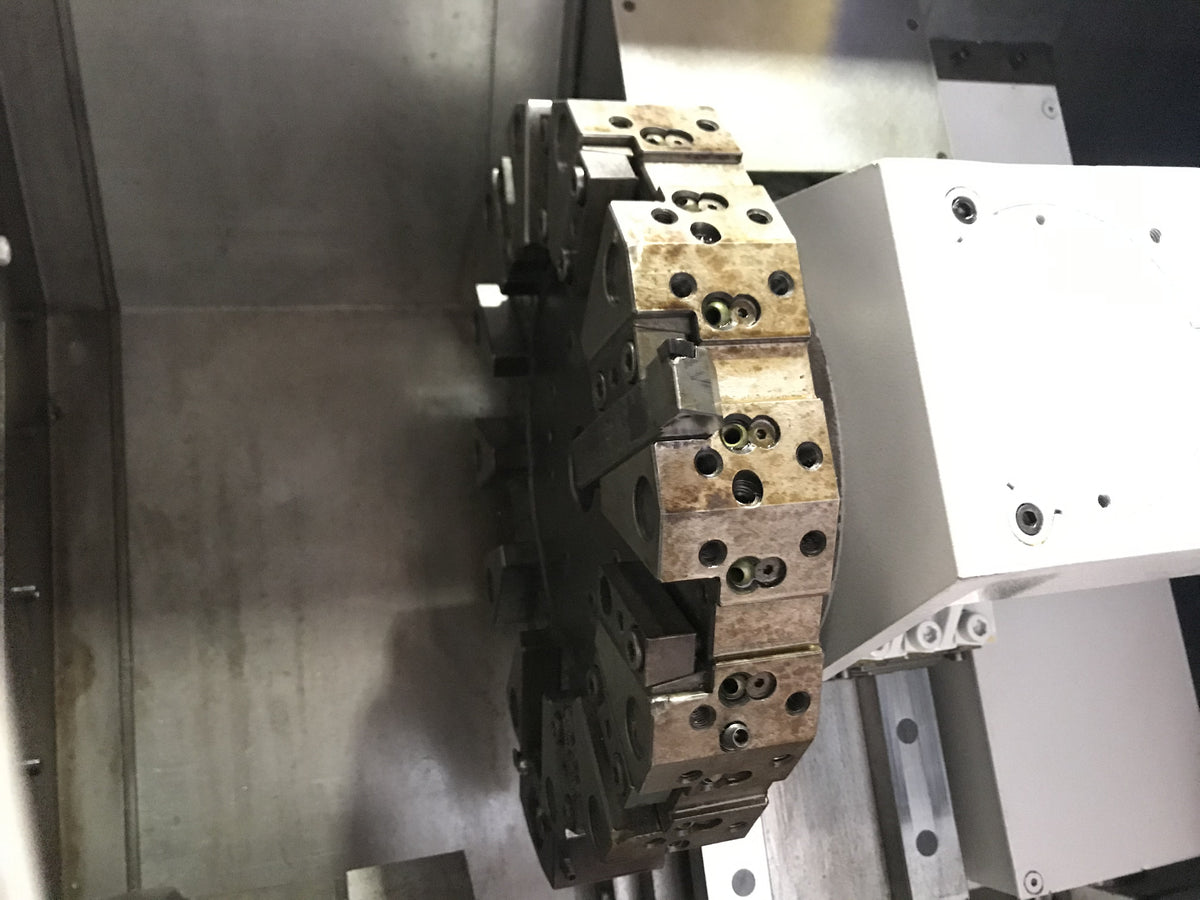

| TORRETA | Dinfix TOE 160, no motorizada |
Dimensions, poids et raccordement
| MEDIDAS EXTERIORES | 2600x1820x1710 |
|---|---|
| PESO | 3.100 |
Autres données

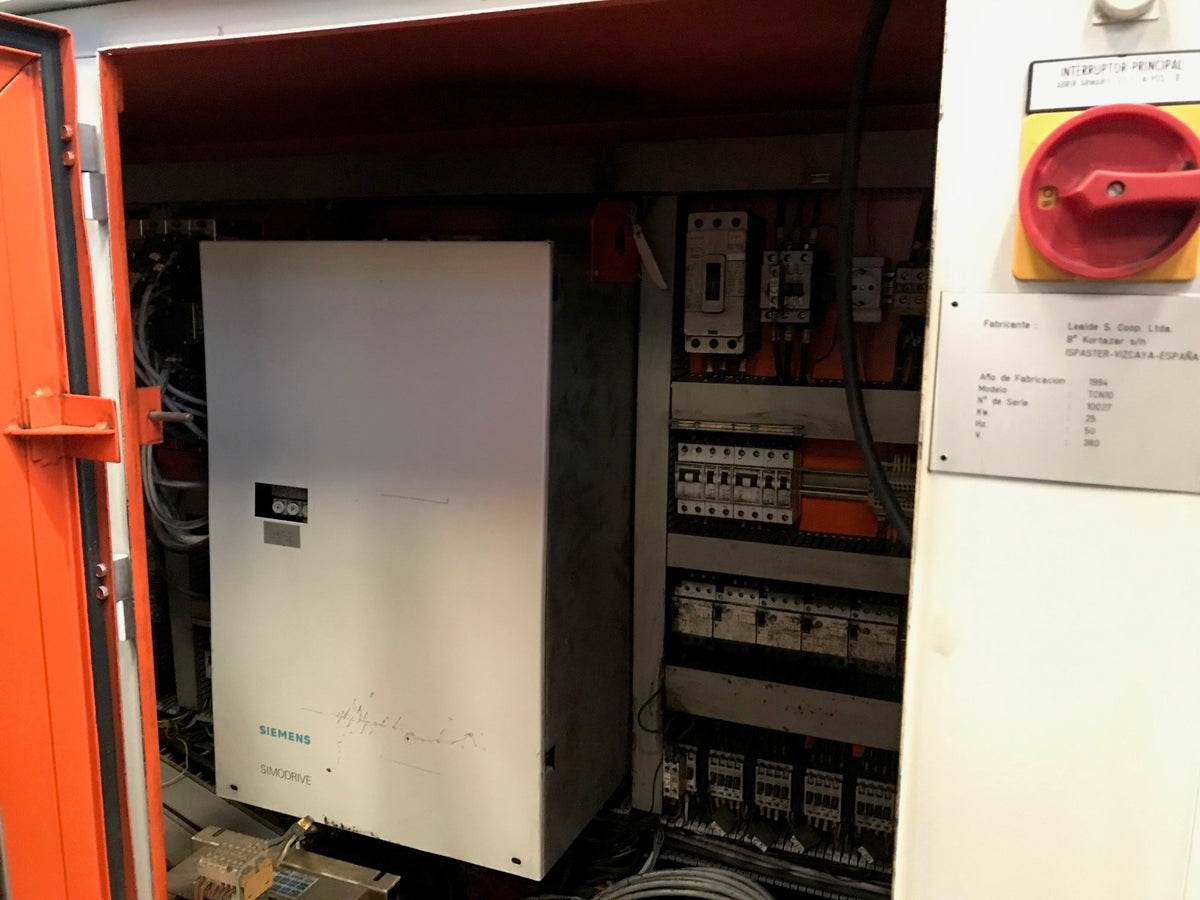

| PLACA | Lealde S. Coop. Ltda. (Ispaster, Vizcaya), modelo TCN10, nº serie 10027, año 1994, 26 kW, 380 V |
|---|
Données issues de notre fiche d'achat, sous réserve de vérification. Confirmez avec nous toute donnée importante avant l'achat ou venez voir la machine.
Description et équipement

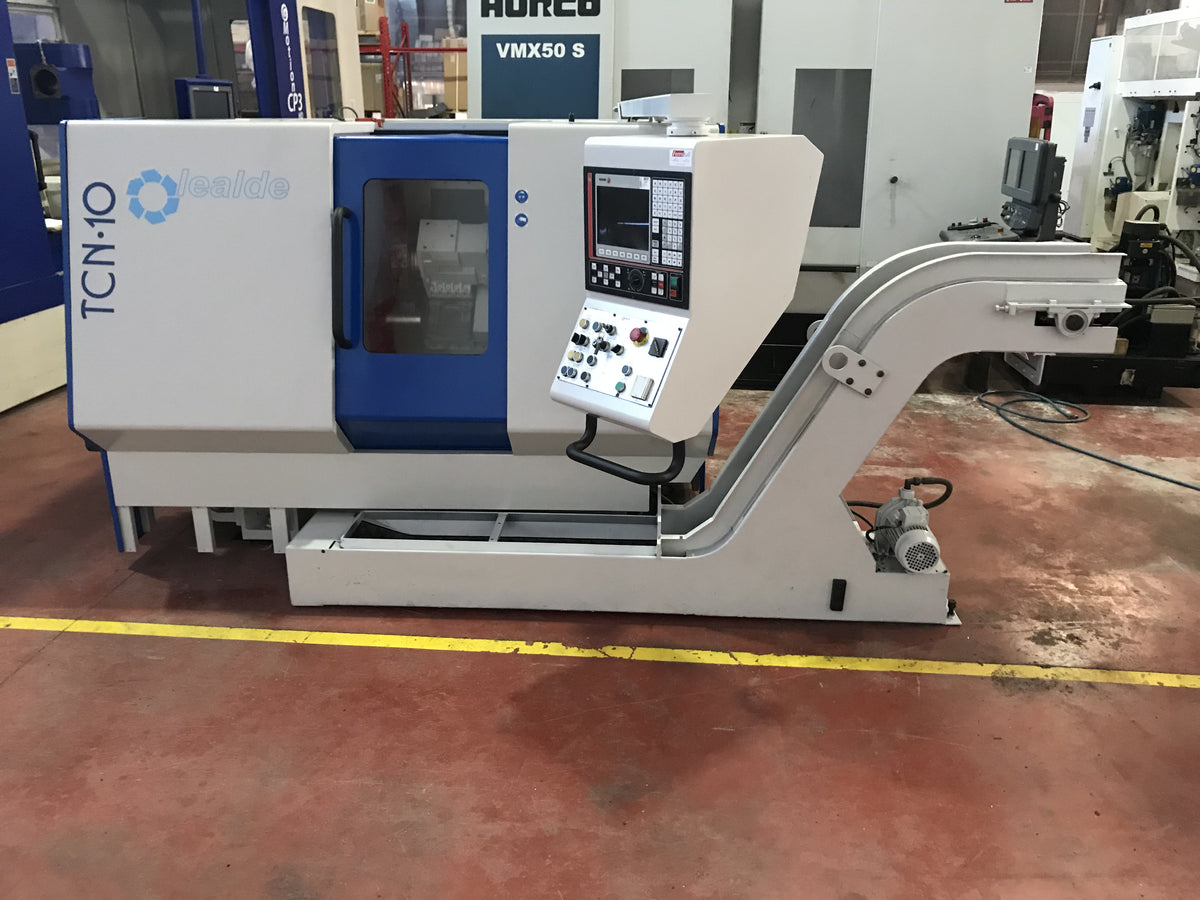

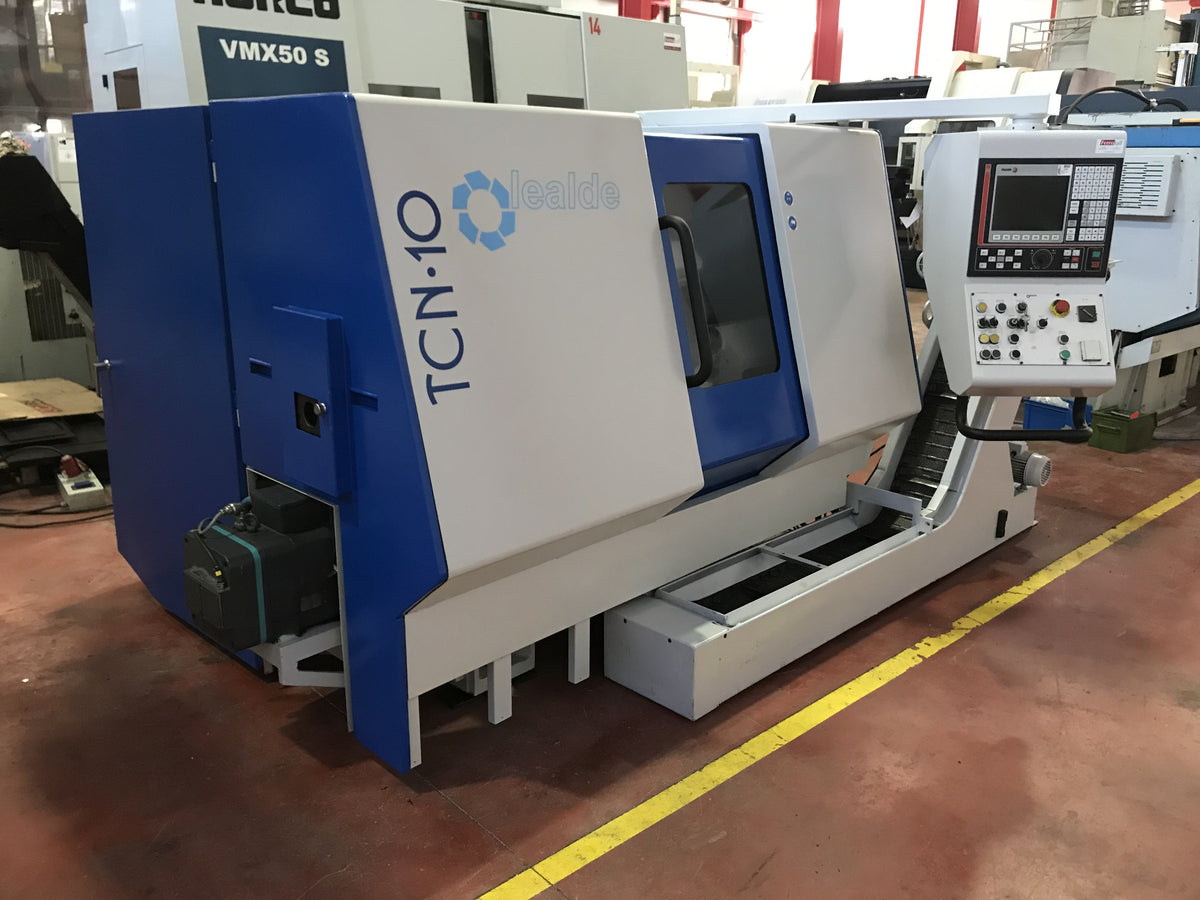

Torno CNC de bancada inclinada Lealde TCN-10
El Lealde TCN-10 es un torno CNC de bancada inclinada para piezas de tamaño pequeño y medio, tanto en barra como en mandril. Fabricado por Lealde en Ispaster, Vizcaya (placa de la máquina), se utiliza en talleres de subcontratación y mecánica general.
Puntos fuertes

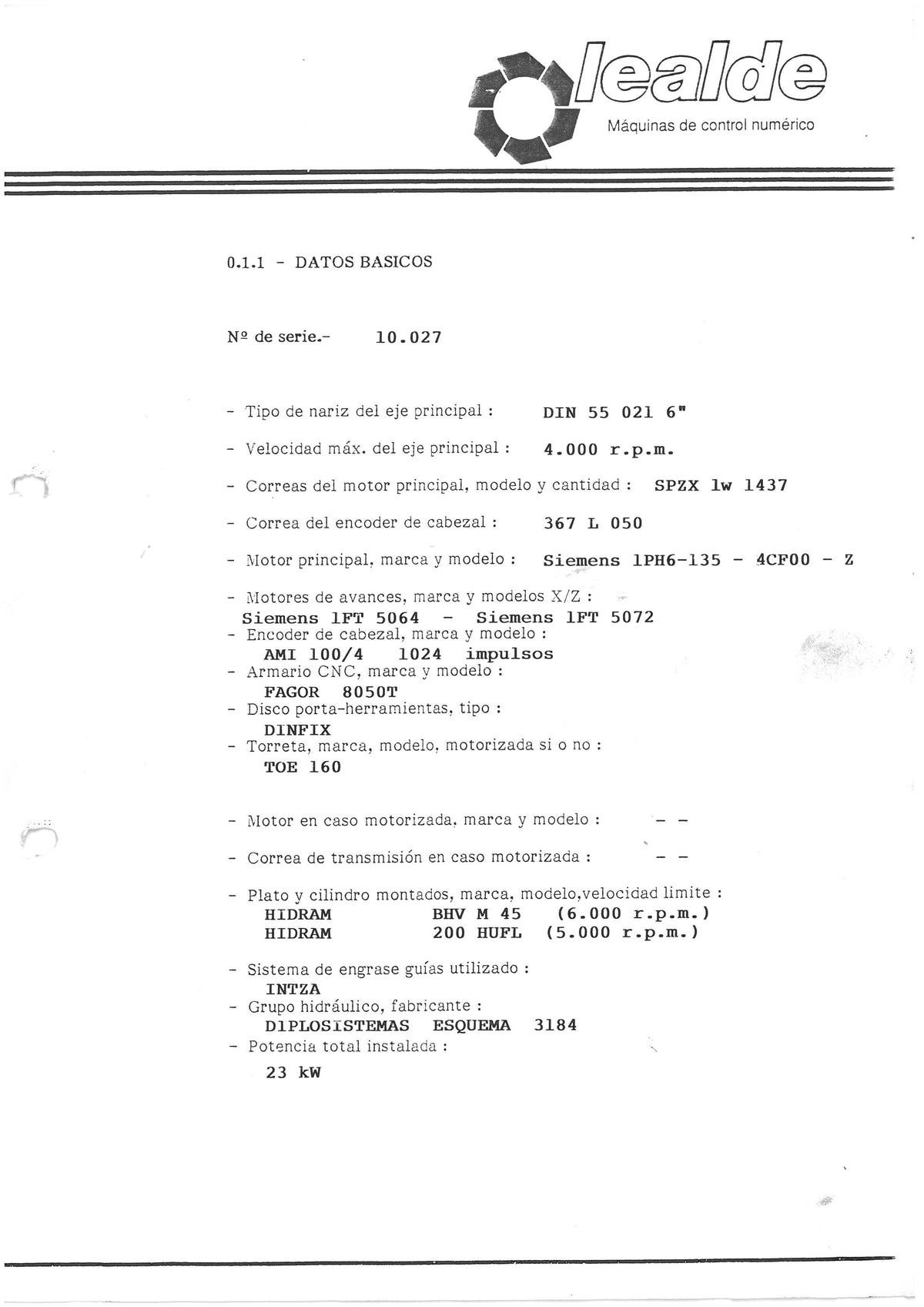

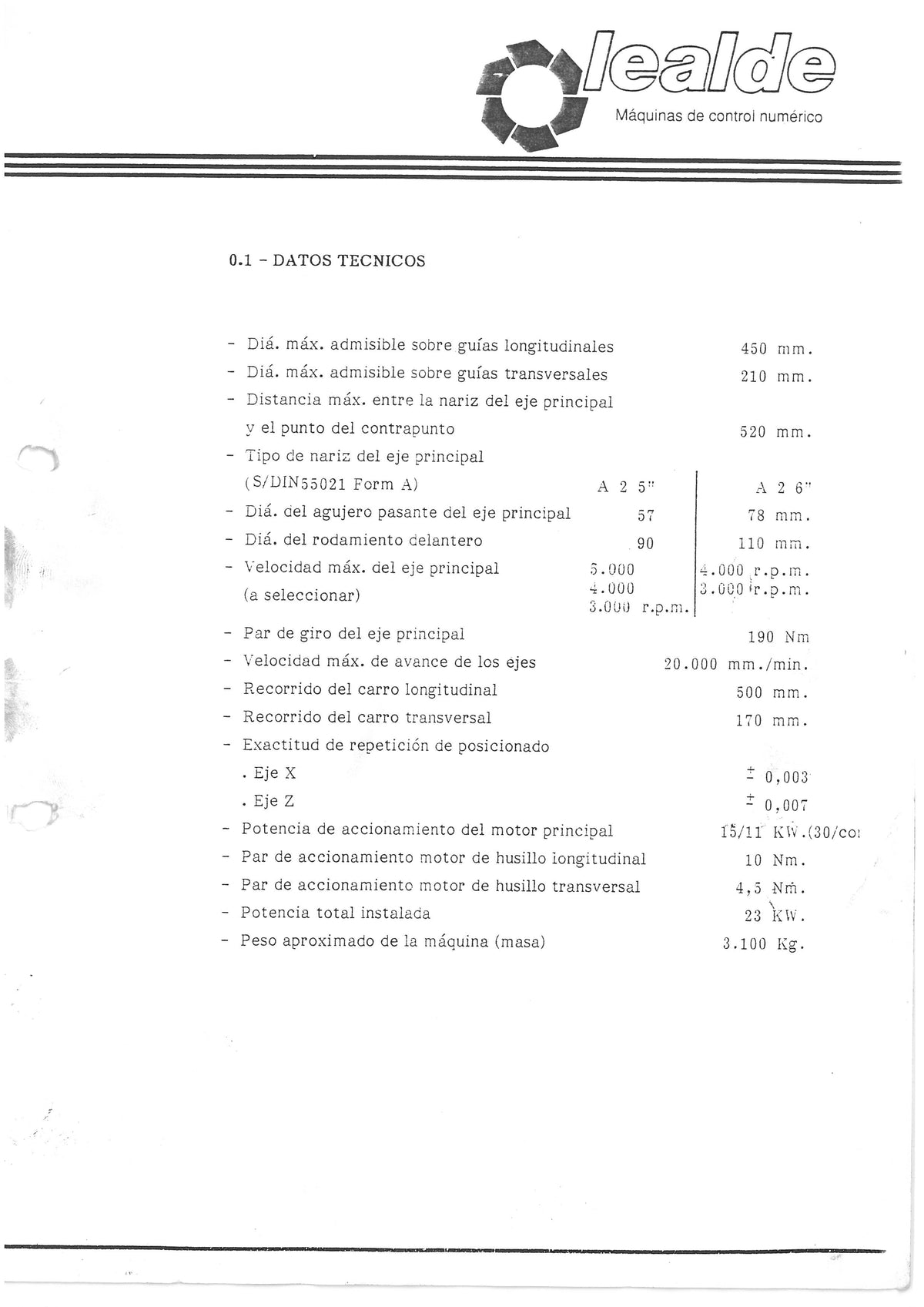

La documentación técnica de la propia máquina indica nariz de husillo DIN 55021 de 6", velocidad máxima de 4.000 rpm, motor principal Siemens de 15/11 kW y avances de 20.000 mm/min. Lleva control Fagor 8050 T, disco portaherramientas Dinfix y torreta TOE 160 sin motorización.
Configuración de esta unidad
- Modelo TCN-10, nº de serie 10.027, año 1994 (placa)

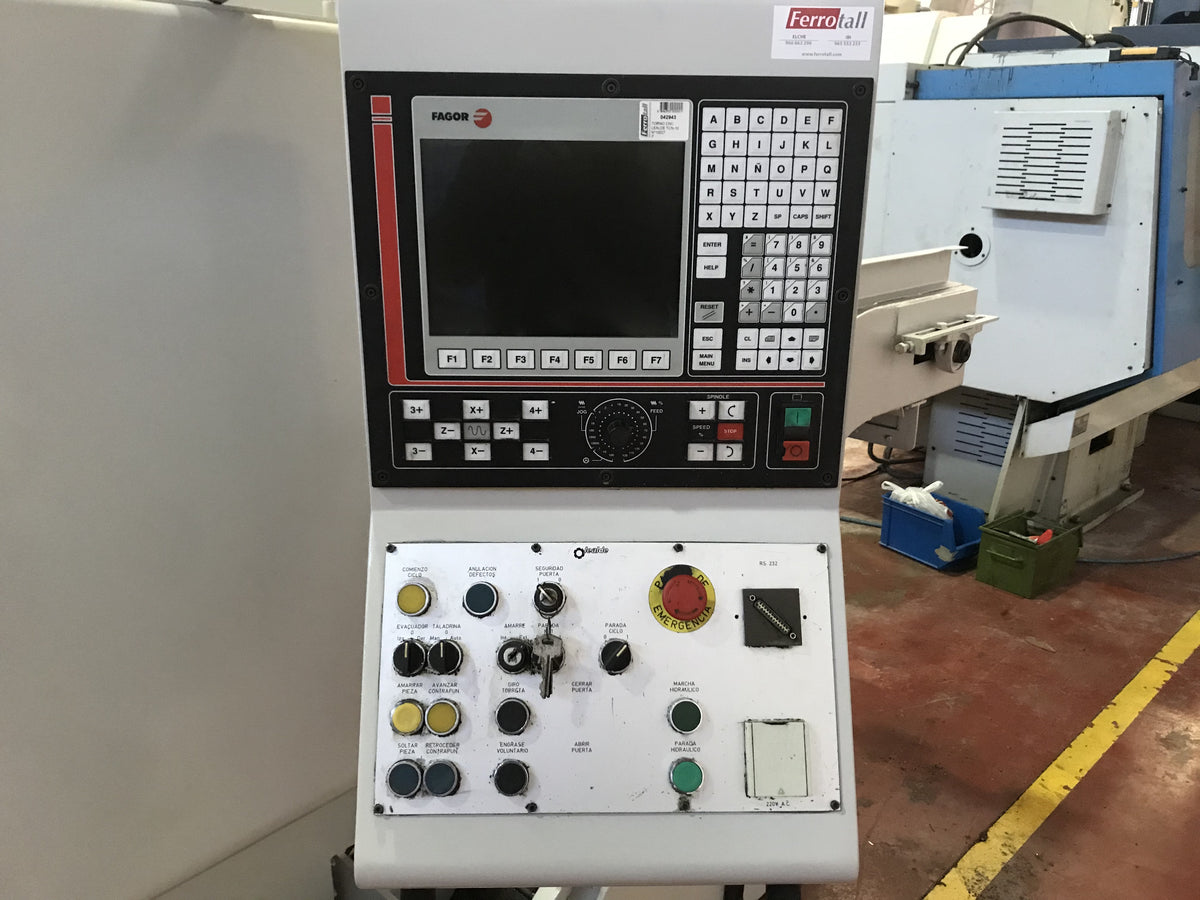

- Control Fagor 8050 T
- Distancia entre puntos: 520 mm
- Diámetro admitido sobre bancada: 450 mm; sobre carro: 250 mm
- Husillo hasta 4.000 rpm (documentación de la máquina); motor de 15 kW

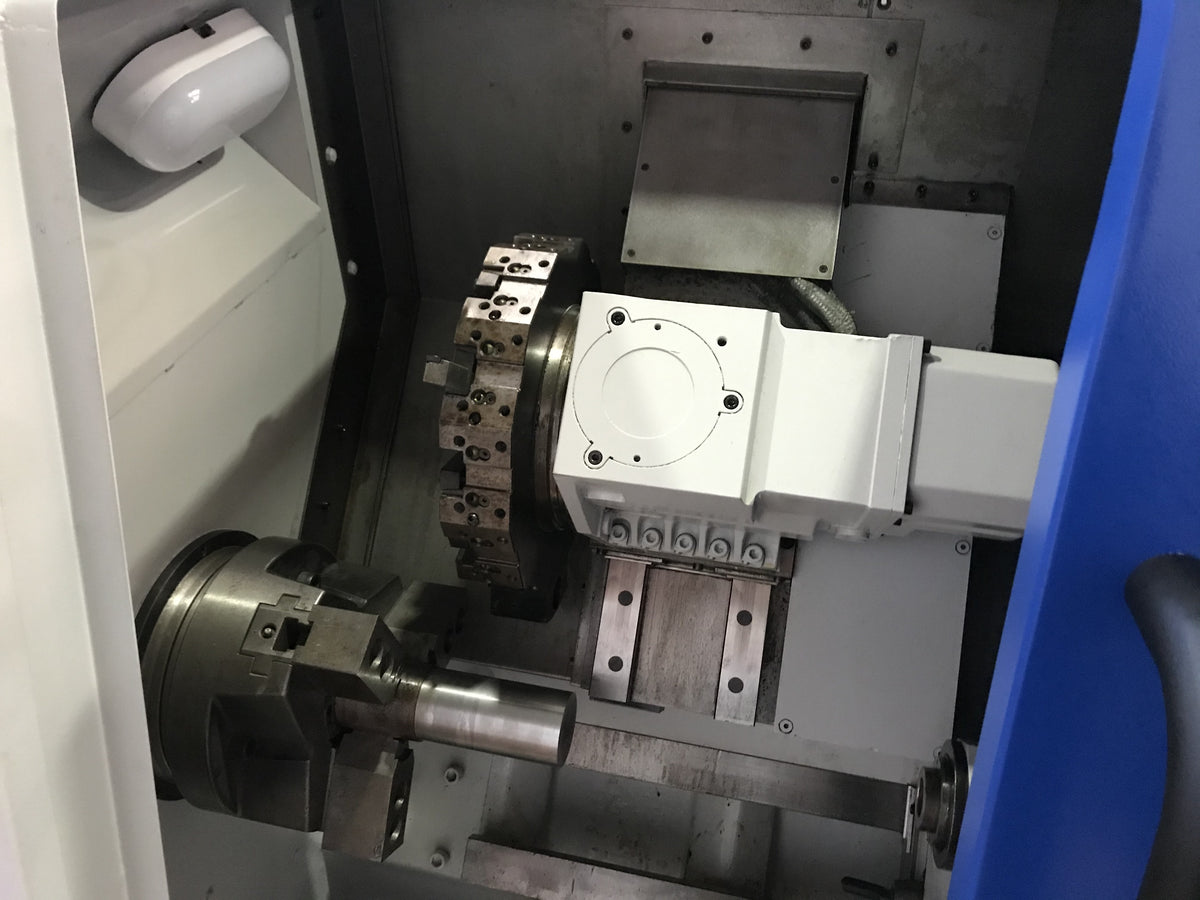

- Torreta automática (TOE 160), sin herramientas motorizadas
- Plato Hidram BHV M 45 con cilindro 200 HUFL (documentación de la máquina)
- Medidas exteriores: 2.600 x 1.820 x 1.710 mm; peso: 3.100 kg
Aplicaciones típicas
Torneado exterior e interior de piezas de acero, aluminio y latón en series pequeñas y medias: ejes, casquillos, bridas y piezas de hidráulica.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Questions fréquentes
¿Qué control lleva el Lealde TCN-10?
Lleva control Fagor 8050 T, según nuestra ficha y la documentación de la máquina, un control muy extendido en tornos españoles de los años noventa. Su programación en ISO y ciclos fijos resulta conocida para muchos operarios, y nuestro servicio técnico conoce bien este control.
¿Qué capacidad de torneado tiene?
La distancia entre puntos es de 520 mm; admite 450 mm de diámetro sobre bancada y 250 mm sobre el carro, y la velocidad máxima del husillo es de 4.000 rpm según la documentación de la máquina. Es un torno adecuado para piezas pequeñas y medianas.
¿Tiene herramientas motorizadas?
No. La torreta es automática, pero sin herramientas motorizadas, según la documentación de la máquina y nuestra ficha. Sirve para torneado, taladrado axial y roscado, pero no para fresados con eje C. Para eso hace falta un torno con torreta motorizada.
Visite, transport et mise en service
- Voyez-la en fonctionnement Visitez-la dans nos installations ou demandez-nous une vidéo de la machine en fonctionnement.
- Transport Nous gérons le démontage, le chargement et le transport jusqu'à votre atelier.
- Mise en service Installation, mise à niveau et mise en service par notre service technique.
- Plus de 45 ans Achat-vente de machines d'occasion avec le soutien de notre SAV.
Machines neuves des marques que nous représentons
Vous préférez une machine neuve équivalente ?
Si nous ne l'avons pas, nous la trouvons
TORNO CNC LEALDE TCN-10 · Réf. 042943
