LAGUN
Centre d'usinage Lagun GVC1000
- Année
- 2002
- Commande
- CNC Heidenhain TNC 426
- Courses X/Y/Z
- 1000 (X), 500 (Y), 620 (Z)
- Cône
- BT-40
- Vitesse de broche
- 60-10000
- Table
- 1200x500
Nous vous répondons en moins de 24 h ouvrées.
Fiche technique
Données générales
| Commande | CNC Heidenhain TNC 426 |
|---|---|
| Année | 2002 |
Courses et table
| Dimensions de la table | 1200x500 |
|---|---|
| Courses X, Y, Z | 1000 (X), 500 (Y), 620 (Z) |
Tête et broche
| Cône | BT-40 |
|---|---|
| Vitesse de broche (tr/min) | 60-10000 |
Outillage et équipement
| Arrosage par le centre de l'outil | Oui |
|---|---|
| Changeur d'outils | Aléatoire, 24 positions |
| Convoyeur à copeaux | À chaîne |
Dimensions, poids et raccordement
| Poids | 6300 |
|---|
Autres données
| Modèle | GVC 1000 |
|---|---|

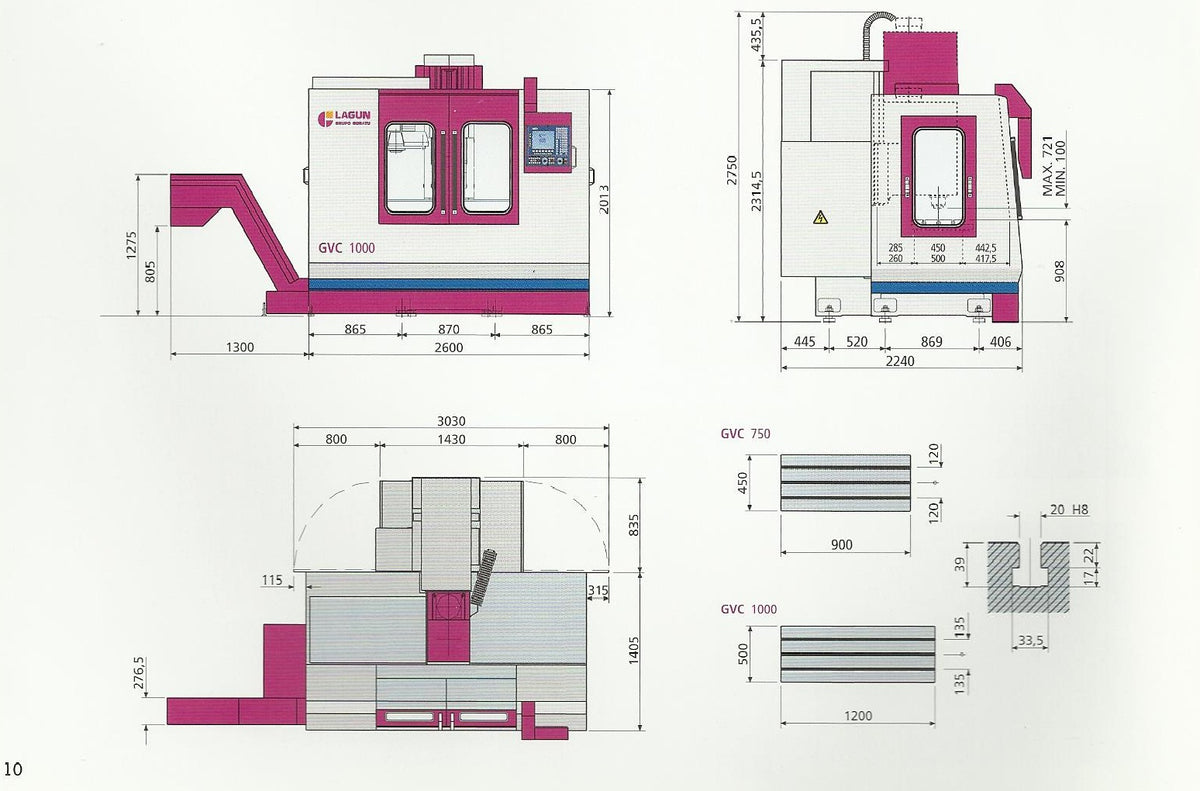

| Encombrement | 2750x2930x2240mm |
| 4e axe | Oui, avec plateau de 200 mm |
Données issues de notre fiche d'achat, sous réserve de vérification. Confirmez avec nous toute donnée importante avant l'achat ou venez voir la machine.
Description et équipement

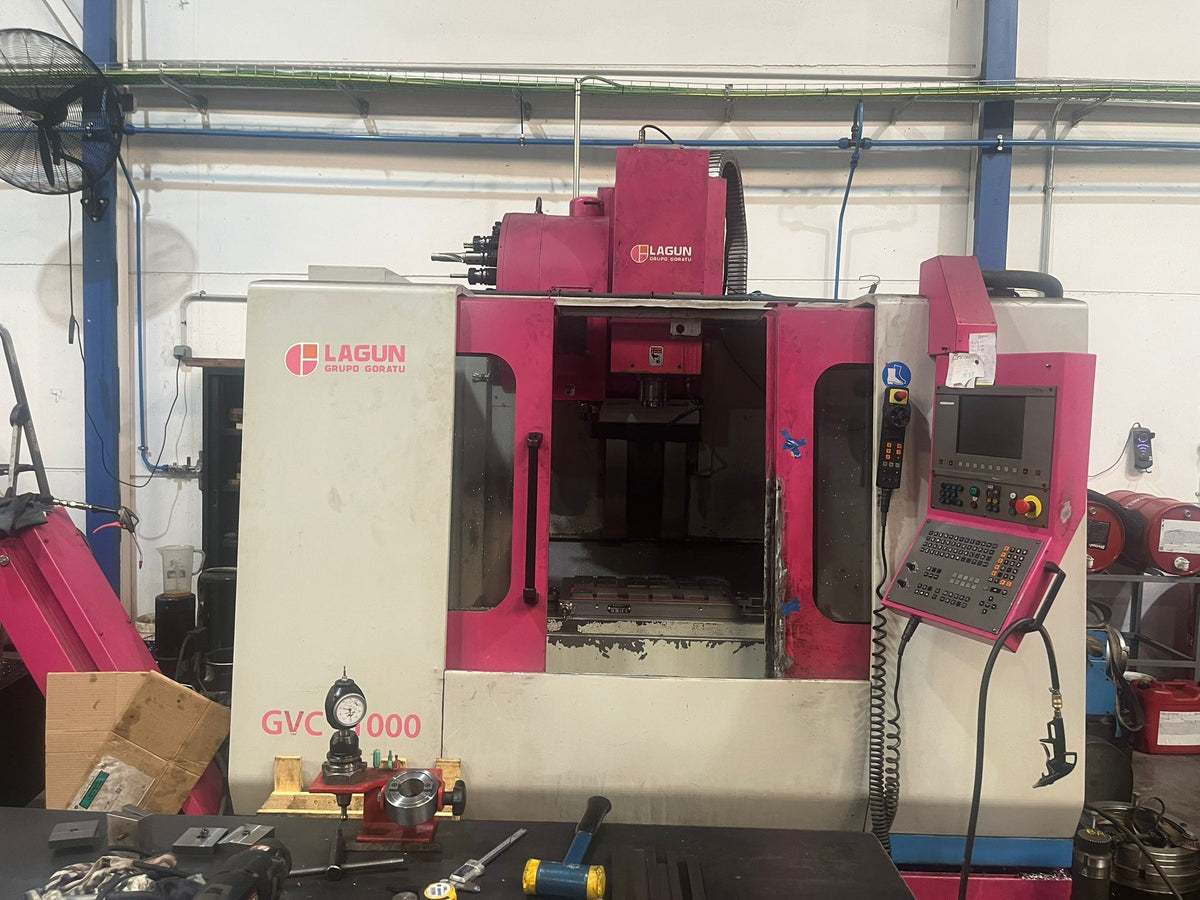

Centre d'usinage vertical avec 4e axe
Le Lagun GVC 1000 est un centre d'usinage vertical de fabrication basque (Groupe Goratu) pour des pièces de taille moyenne en usinage général, moules, outillages et sous-traitance. Cette unité est proposée avec un 4e axe, qui permet d'usiner plusieurs faces ou des contours cylindriques.
Points forts du modèle
Le GVC 1000 associe une table de 1 200 x 500 mm à une broche de 10 000 tr/min et un cône BT-40, un bon compromis entre ébauche et finition. La commande Heidenhain TNC 426 se distingue par sa programmation conversationnelle en langage clair, très appréciée pour les pièces unitaires et les petites séries, et elle accepte aussi les programmes ISO. Le changeur d'outils aléatoire à 24 positions et l'arrosage par le centre de l'outil facilitent le perçage profond et les cycles longs.
Configuration de cette unité
- Modèle : GVC 1000, année 2002

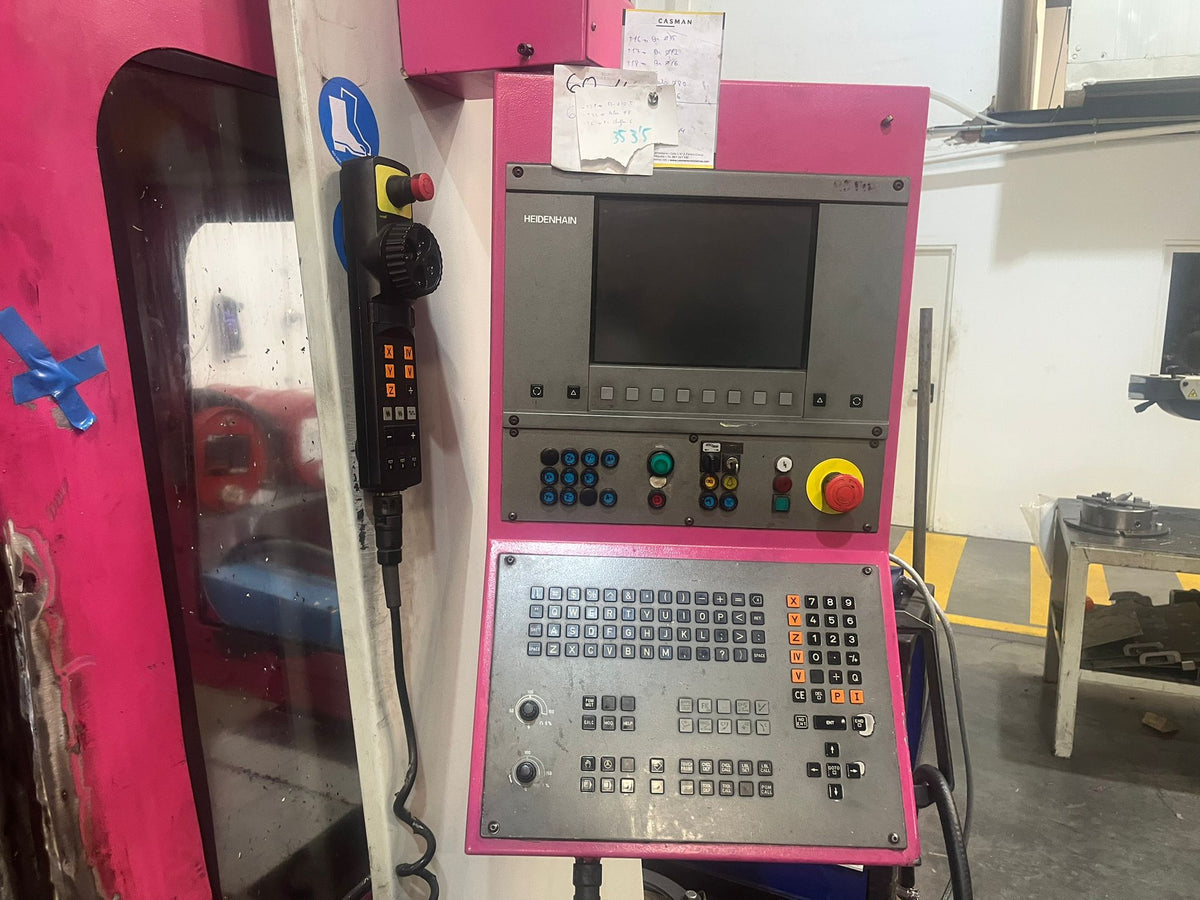

- Commande : Heidenhain TNC 426
- Table : 1 200 x 500 mm
- Courses X, Y, Z : 1 000 x 500 x 620 mm
- Cône : BT-40 ; broche de 60 à 10 000 tr/min
- Changeur d'outils aléatoire à 24 positions
- Arrosage par le centre de l'outil

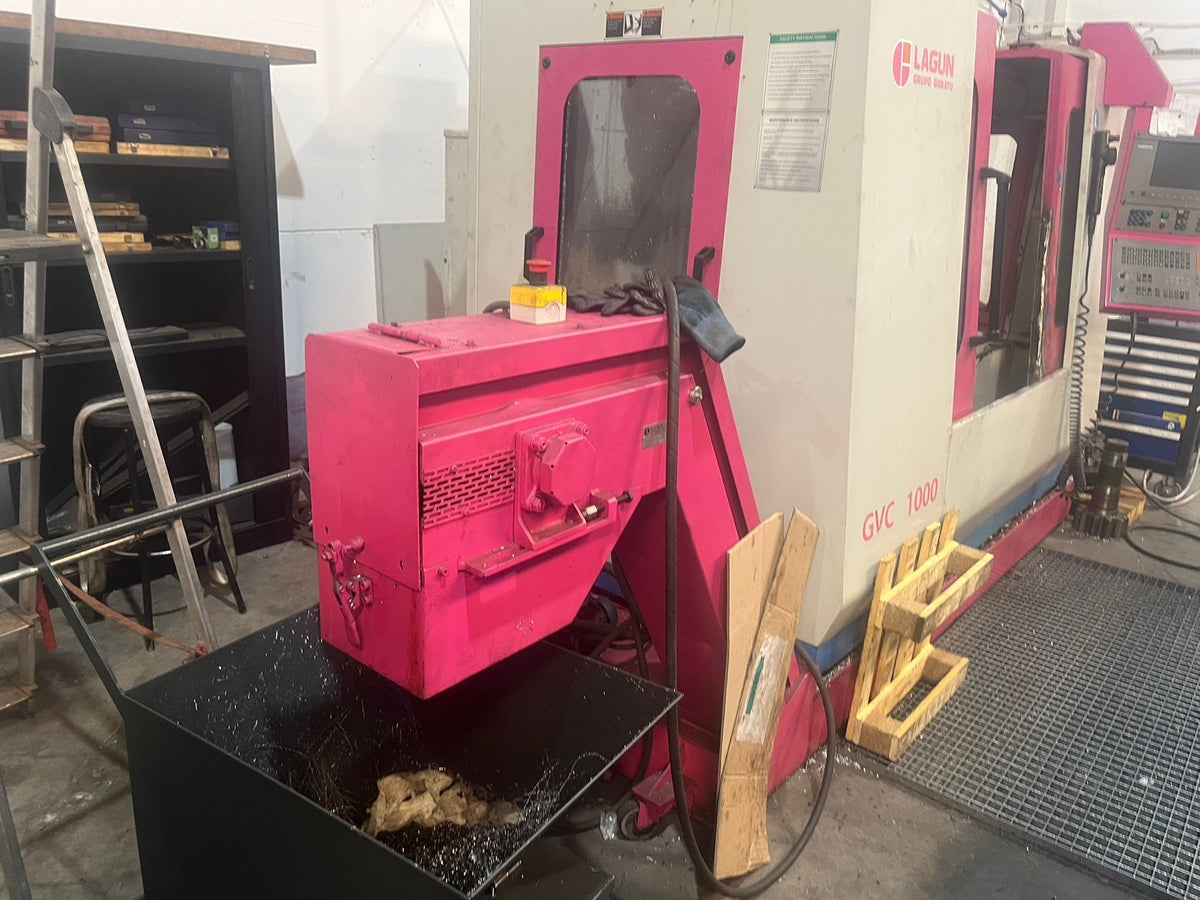

- Convoyeur à copeaux à chaîne

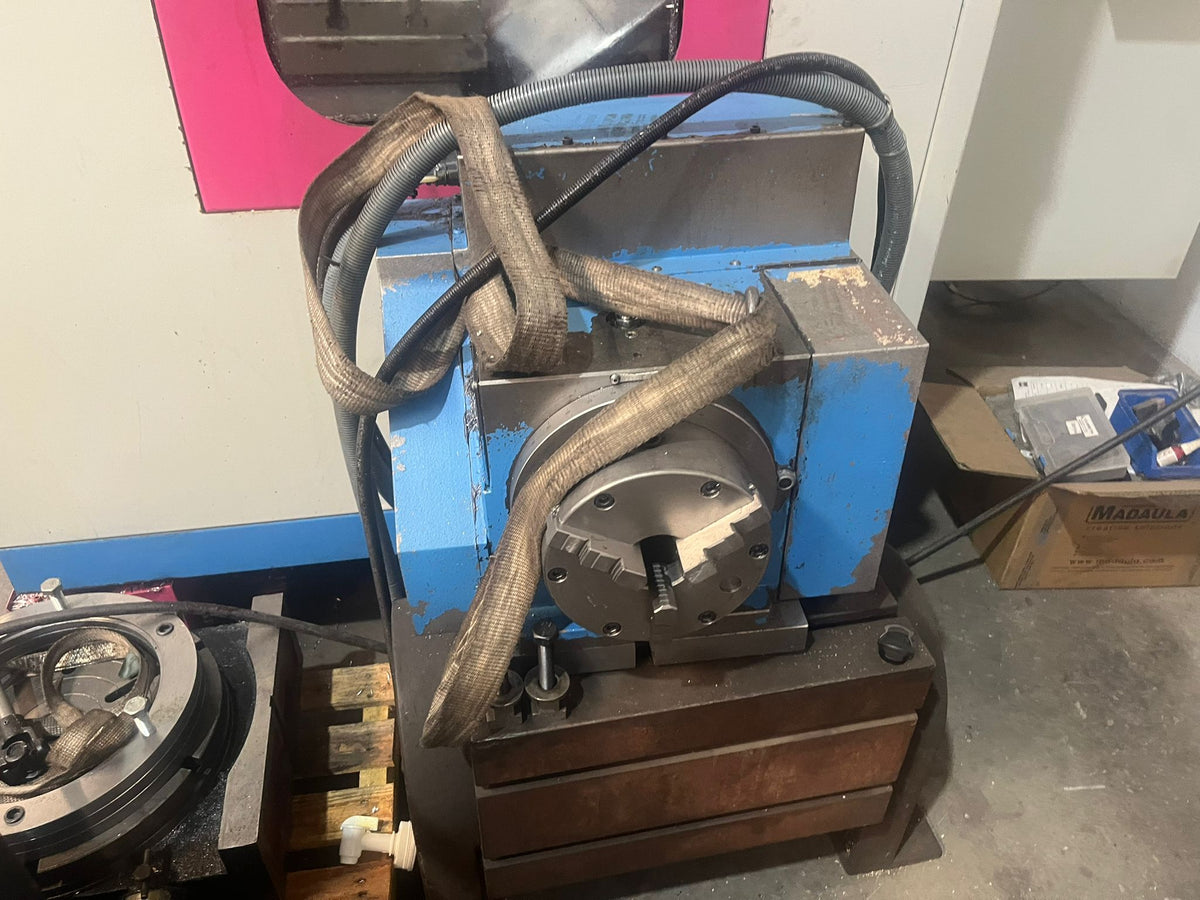

- 4e axe avec plateau de 200 mm (annonce propre)
- Poids : 6 300 kg
Applications types
Pièces prismatiques de taille moyenne, plaques et inserts de moule, arbres et pièces usinées sur plusieurs faces grâce au 4e axe, outillages et petites séries.
À voir chez Ferrotall
La machine se trouve dans nos locaux de Monforte del Cid (Alicante), où vous pouvez la visiter ; contactez-nous pour la voir en fonctionnement ou recevoir une vidéo. Notre service technique interne se charge du transport, de l'installation et de la mise en service.
Questions fréquentes
Quelle taille de pièce le Lagun GVC 1000 accepte-t-il ?
La table mesure 1 200 x 500 mm et les courses sont de 1 000 mm en X, 500 mm en Y et 620 mm en Z. Elle accepte des pièces prismatiques de taille moyenne, des plaques et des inserts. Avec le 4e axe et son plateau de 200 mm, elle peut aussi usiner des pièces de révolution ou plusieurs faces d'une pièce en un seul montage.
Quels sont les avantages de la commande Heidenhain TNC 426 ?
Le TNC 426 permet de programmer en langage conversationnel Heidenhain, avec des cycles de perçage, de poches et de palpage qui simplifient la préparation des pièces unitaires et des petites séries. Il accepte aussi les programmes ISO générés par FAO. C'est une commande très connue dans les ateliers d'usinage et de moules espagnols.
À quoi sert le 4e axe de ce centre d'usinage ?
Le 4e axe est un plateau diviseur rotatif monté sur la table. Il permet de faire tourner la pièce de façon programmée pour usiner plusieurs faces, des perçages radiaux, des rainures ou des contours cylindriques sans la démonter, ce qui réduit les montages, les outillages et les erreurs de positionnement.
Visite, transport et mise en service
- Voyez-la en fonctionnement Visitez-la dans nos installations ou demandez-nous une vidéo de la machine en fonctionnement.
- Transport Nous gérons le démontage, le chargement et le transport jusqu'à votre atelier.
- Mise en service Installation, mise à niveau et mise en service par notre service technique.
- Plus de 45 ans Achat-vente de machines d'occasion avec le soutien de notre SAV.
Machines neuves des marques que nous représentons
Vous préférez une machine neuve équivalente ?
Demander une offre
Centre d'usinage Lagun GVC1000 · Réf. 062378
