Takumi

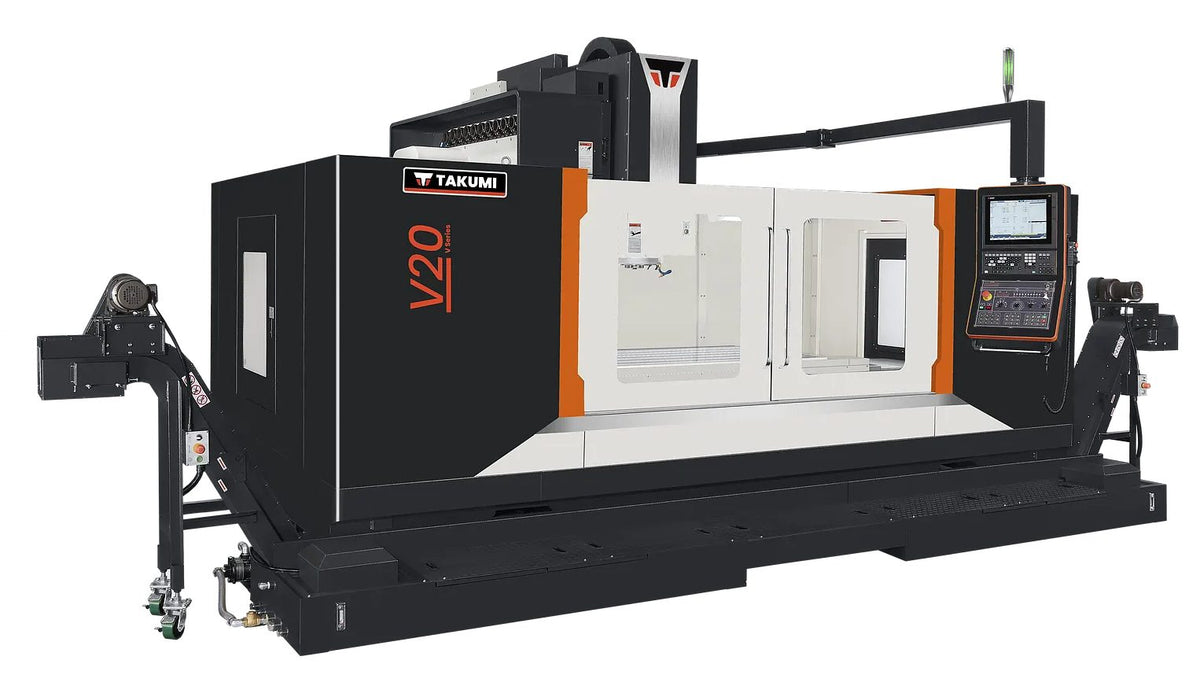

Centre d'usinage vertical Takumi V20
Vertical grand format avec 2 000 × 1 066 mm de course et broche SK50 à réducteur de 24/38 kW et 967,7 Nm.
- Courses X/Y/Z
- 2 000 · 1 066 · 750 mm
- Broche
- 6 000 tr/min SK50 · 967 Nm
- Table · pièce max.
- 2 200 × 1 025 mm · 2 000 kg
- Outils
- 24
- Poids
- 17 200 kg
- Commande CNC (au choix)
FANUC · SIEMENS · HEIDENHAIN
Nous vous répondons en moins de 24 h ouvrées.
Données techniques
Sélectionnez une rubrique pour voir le détail :
| Vitesse | Cône | Puissance (100 % / 40 % FM) | Couple (100 % / 40 % FM) | Disponibilité |
|---|---|---|---|---|
| 6 000 tr/min Le plus courant | SK50 | 24 / 38 kW | 611 / 967 Nm | Standard |
| Magasin à double bras | 24 outils · Ø max. 105 mm (210 avec emplacements voisins libres) · long. 300 mm · 15 kg |
|---|
| Avance rapide X/Y/Z (m/min) | 14 / 14 / 12 |
|---|---|
| Avance de travail (m/min) | 5 |

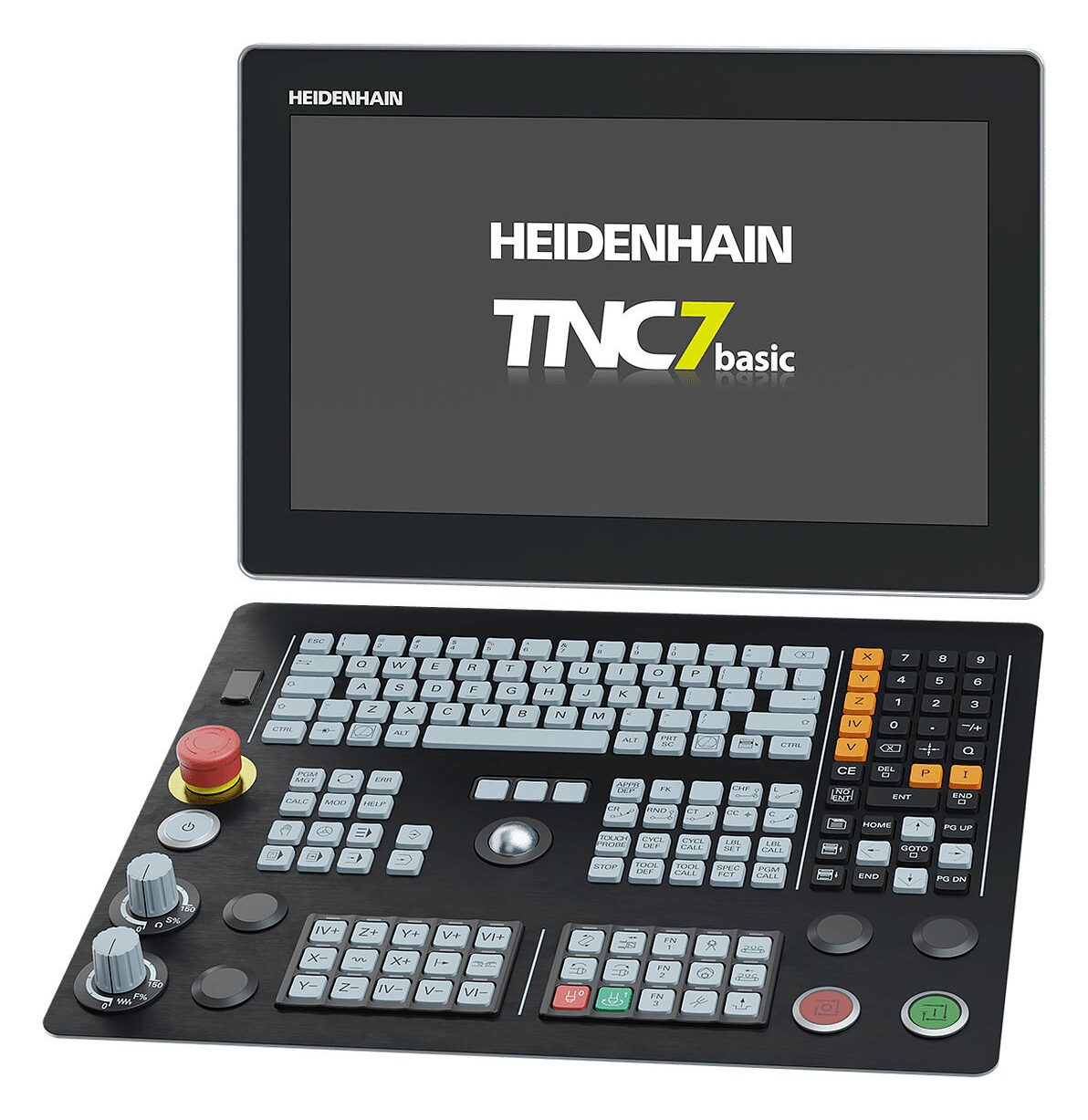

| Commande CNC | HEIDENHAIN TNC7 basic |
| Guidages | Glissières (box way) sur les 3 axes, selon le constructeur |
| Arrosage centre broche | en option (30 bar) |
| Quatrième/cinquième axe | table tournante en option |
| Puissance électrique | 50 kVA |
| Dimensions (l × L × h) | 9 200 × 5 800 × 3 510 mm |
Données du catalogue du constructeur ; la configuration finale est confirmée dans l'offre.
Description
Le Takumi V20 est un centre d'usinage vertical 3 axes de la série V, construit avec des glissières (box way) sur tous les axes pour l'enlèvement de matière lourd dans l'acier, la fonte et les aciers alliés. Il offre des courses de 2 000 × 1 066 × 750 mm et une table de 2 200 × 1 025 mm qui admet jusqu'à 2 000 kg.
La broche standard, avec réducteur à engrenages, atteint 6 000 tr/min avec un cône SK50, 24 / 38 kW et 967 Nm de couple. Le changeur d'outils à double bras gère 24 outils et les avances rapides atteignent 14 / 14 / 12 m/min.

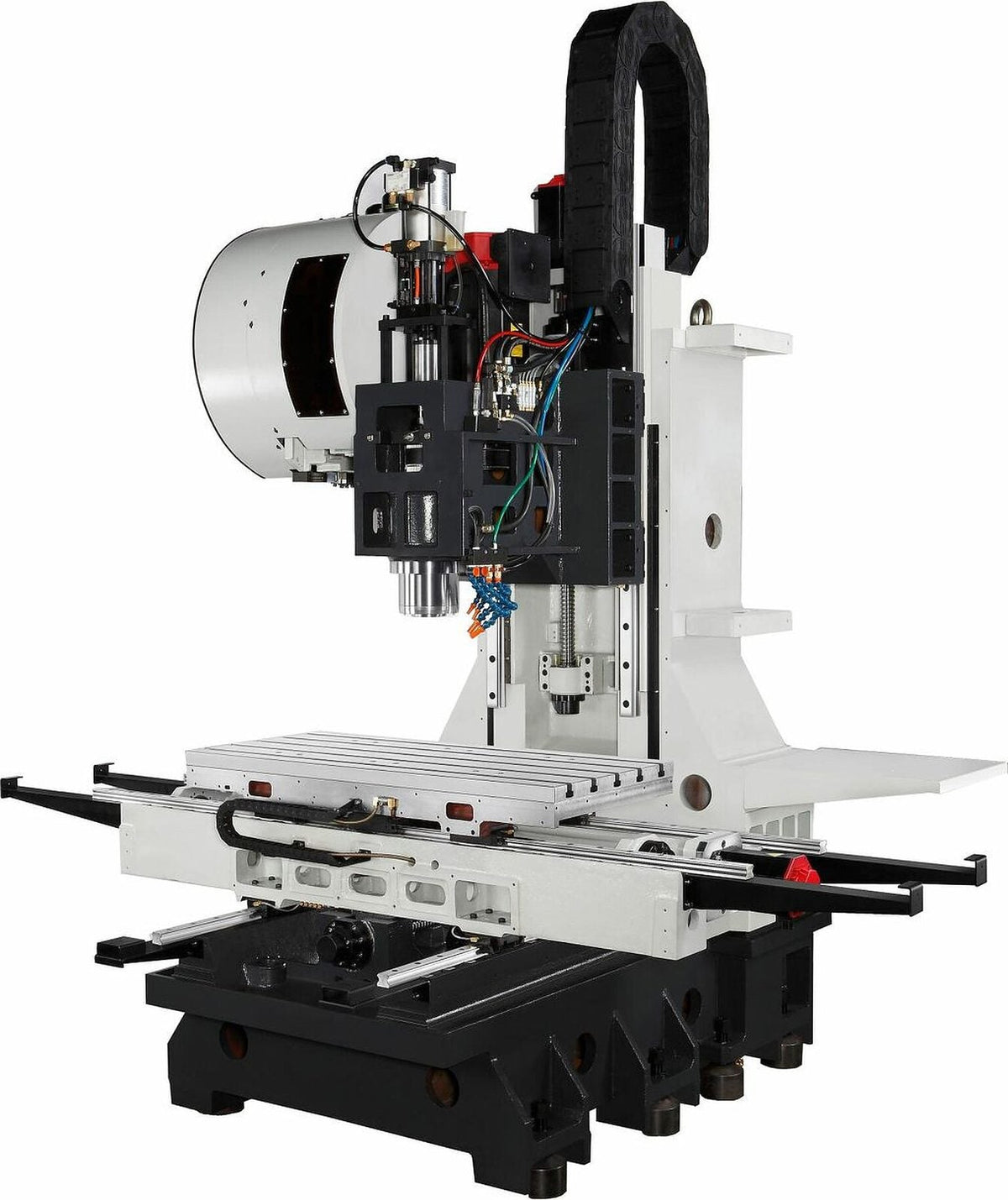

Le banc, la colonne et le chariot sont en fonte Meehanite traitée thermiquement, avec des surfaces d'appui grattées à la main : rigidité et amortissement pour de bons états de surface et une durée de vie accrue de l'outil. En Europe, elle est livrée avec une commande Heidenhain TNC7 basic, le refroidissement de la broche, le lavage des copeaux, un séparateur d'huile et un convoyeur à copeaux. Parmi les options : arrosage centre broche à 30 bar, plateau tournant 4e/5e axe, palpeurs de pièce et d'outil et pack production Knoll.
Avec un poids de 17 200 kg, le V20 est une machine robuste pour les ateliers de moules, d'outillages et de pièces de machines qui ont besoin de puissance et de stabilité. Ferrotall vous conseille pour la configuration, l'installation et le service technique en Espagne.
Service Ferrotall
- Installation et formation Mise en service dans votre atelier et formation de vos opérateurs par notre équipe technique.
- Service technique propre SAV avec techniciens spécialisés et pièces de rechange pour que votre machine continue de produire.
- Conseil d'application Nous vous aidons à choisir la machine et l'équipement en fonction de vos pièces et de votre production.
- Plus de 45 ans Distributeur de machines-outils depuis Monforte del Cid (Alicante).
