Centre d'usinage vertical Takumi V12
Vertical à glissières pour l'usinage lourd de pièces moyennes : 1 200 mm en X, table de 1 200 kg et broche SK40 de 12 000 tr/min.
- Courses X/Y/Z
- 1 200 · 660 · 610 mm
- Broche
- 12 000 tr/min SK40 · 89 Nm
- Table · pièce max.
- 1 250 × 650 mm · 1 200 kg
- Outils
- 24
- Poids
- 8 100 kg
- Commande CNC (au choix)
FANUC · SIEMENS · HEIDENHAIN
Nous vous répondons en moins de 24 h ouvrées.
Données techniques
Sélectionnez une rubrique pour voir le détail :
| Vitesse | Cône | Puissance (100 % / 40 % FM) | Couple (100 % / 40 % FM) | Disponibilité |
|---|---|---|---|---|
| 12 000 tr/min Le plus courant | SK40 / BT40 | 10 / 14 kW | 63,7 / 89 Nm | Standard |
| 8 000 tr/min | SK50 | 10 / 14 kW | 360 / 503 Nm | En option |
| Magasin à double bras | 24 outils · Ø max. 75 mm (150 avec emplacements voisins libres) · long. 300 mm · 7 kg |
|---|
| Avance rapide X/Y/Z (m/min) | 24 / 24 / 20 |
|---|---|
| Avance de travail (m/min) | 8 |
| Distance broche-table | 150 - 760 mm |

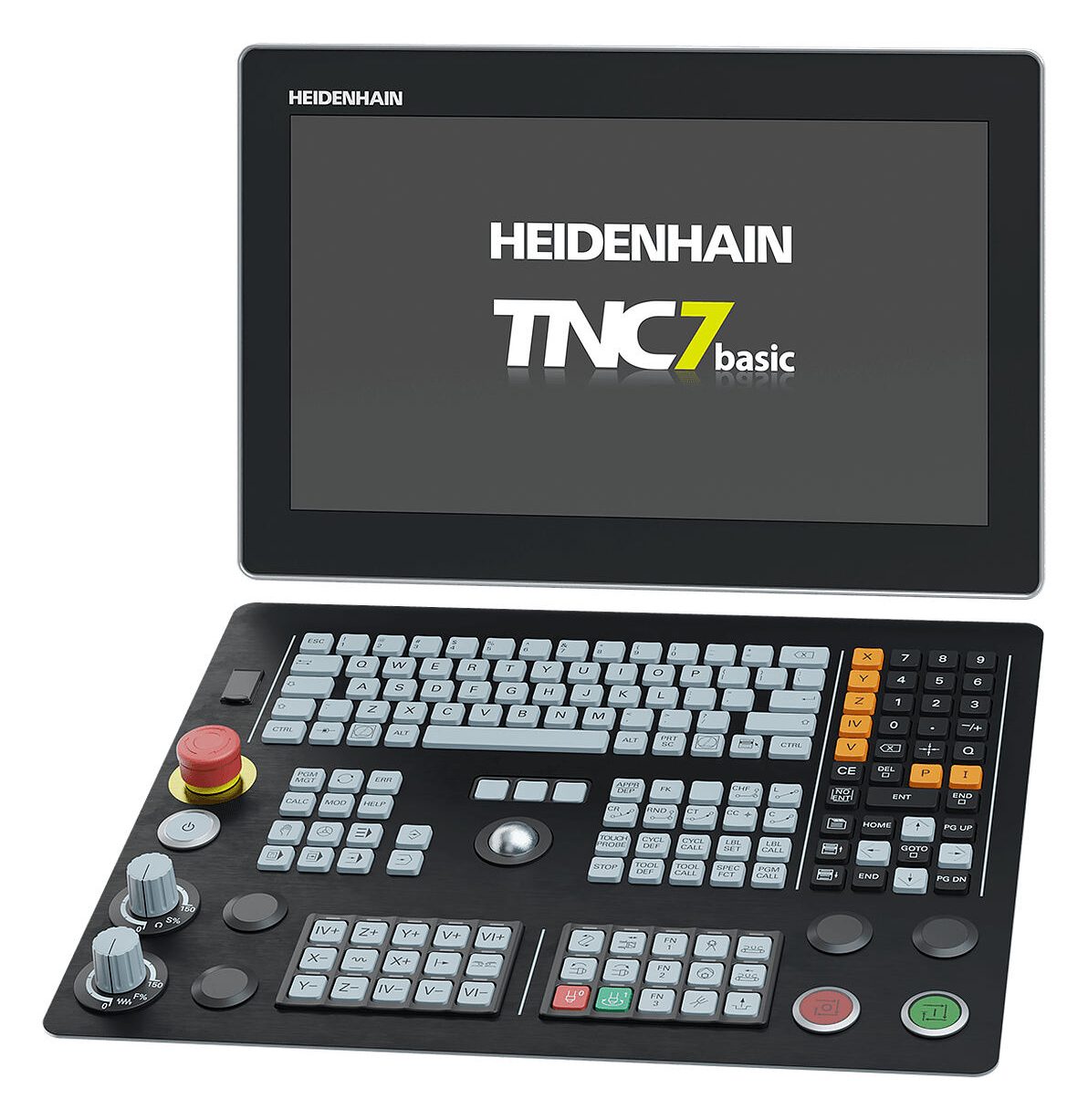

| Commande CNC | HEIDENHAIN TNC7 basic |
| Guidages | Glissières (box way) sur les 3 axes, selon le constructeur |
| Arrosage centre broche | en option (30 bar) |
| Quatrième/cinquième axe | table tournante en option |
| Puissance électrique | 35 kVA / 70 A |
| Dimensions (l × L × h) | 5 418 × 3 786 × 3 092 mm |
Données du catalogue du constructeur ; la configuration finale est confirmée dans l'offre.
Description

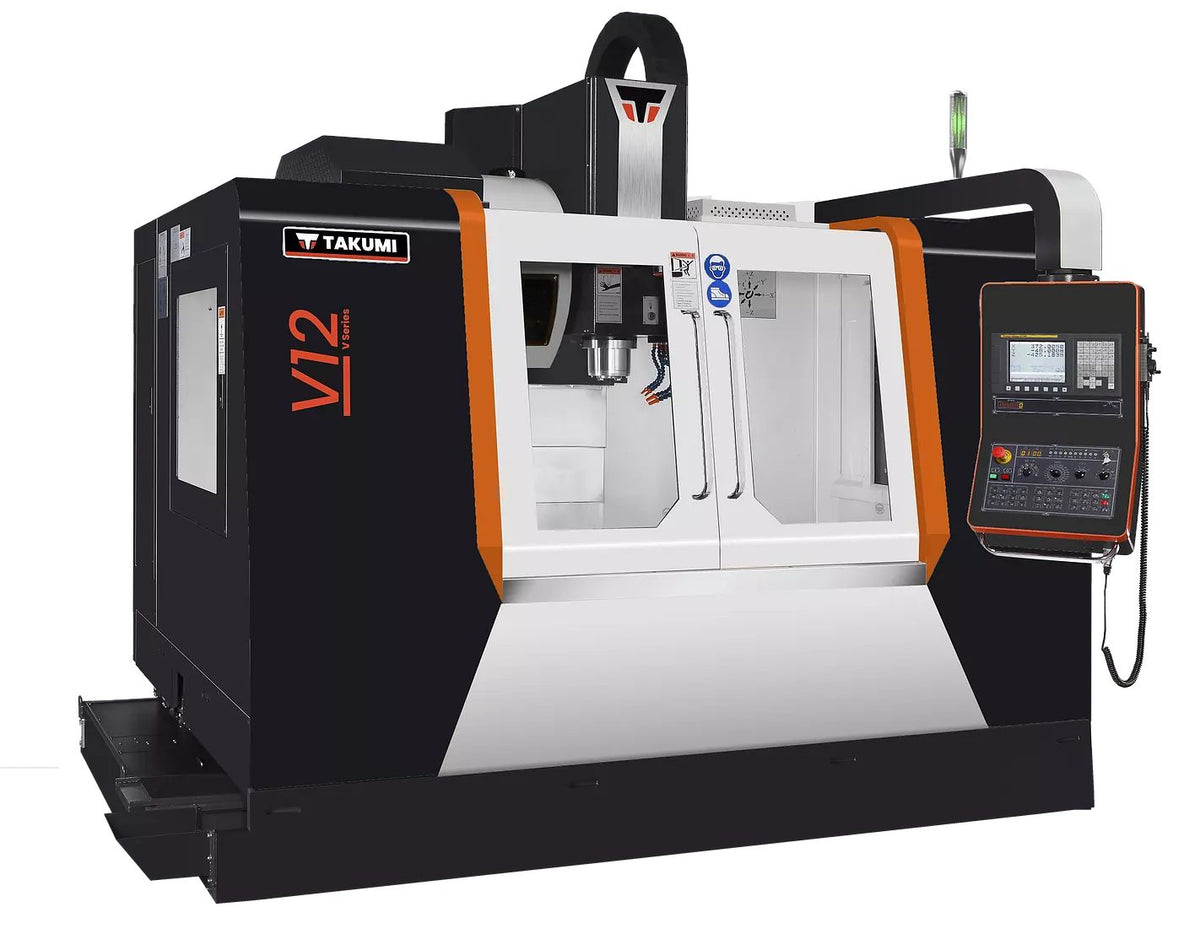

Le Takumi V12 est un centre d'usinage vertical 3 axes de la série V, construit avec des glissières (box way) sur tous les axes pour l'enlèvement de matière lourd dans l'acier, la fonte et les aciers alliés. Il offre des courses de 1 200 × 660 × 610 mm et une table de 1 250 × 650 mm qui admet jusqu'à 1 200 kg.
La broche standard, à courroie, atteint 12 000 tr/min avec un cône SK40 / BT40, 10 / 14 kW et 89 Nm de couple. Une broche de 8 000 tr/min jusqu'à 503 Nm est disponible en option. Le changeur d'outils à double bras gère 24 outils et les avances rapides atteignent 24 / 24 / 20 m/min.

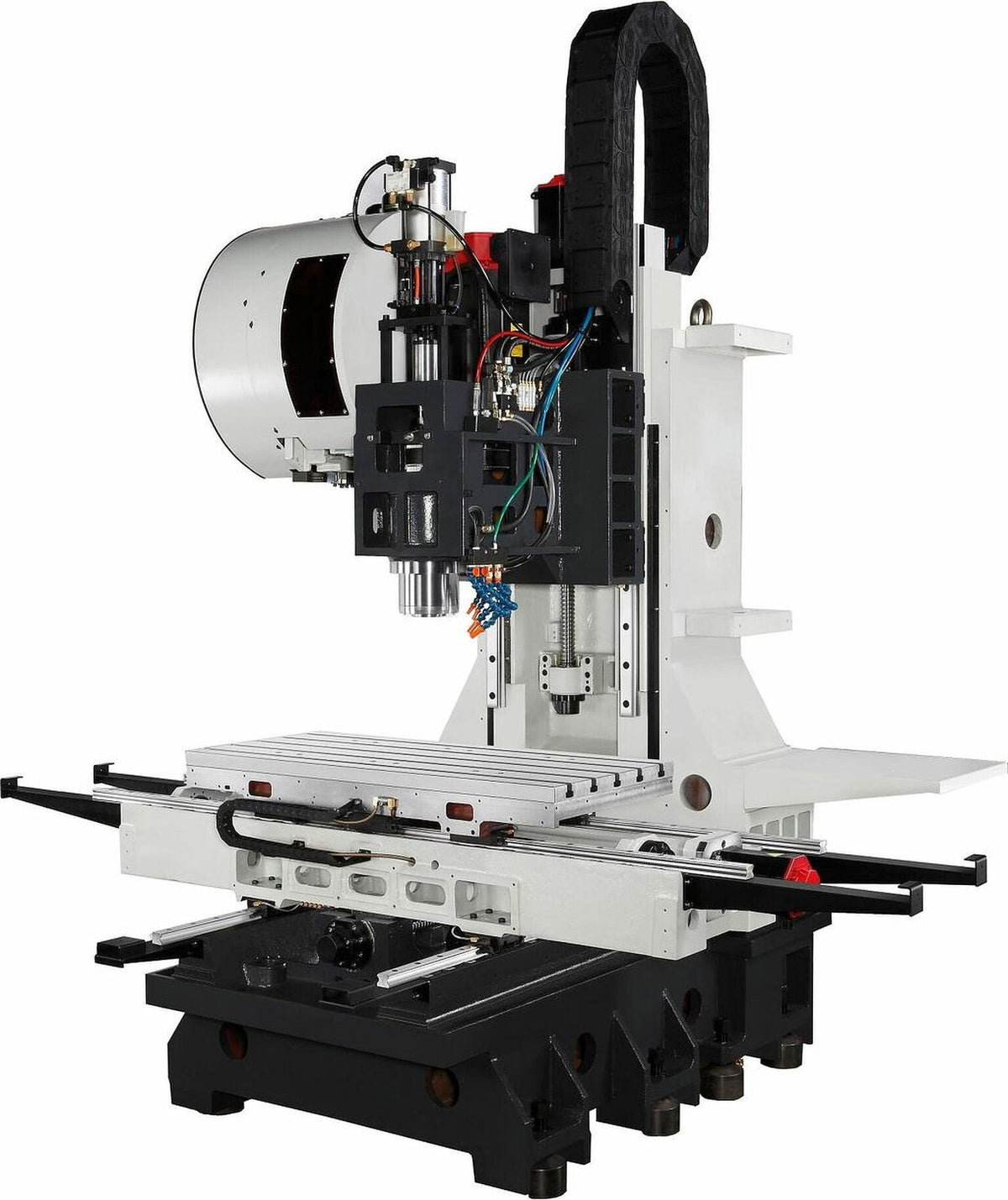

Le banc, la colonne et le chariot sont en fonte Meehanite traitée thermiquement, avec des surfaces d'appui grattées à la main : rigidité et amortissement pour de bons états de surface et une durée de vie accrue de l'outil. En Europe, elle est livrée avec une commande Heidenhain TNC7 basic, le refroidissement de la broche, le lavage des copeaux, un séparateur d'huile et un convoyeur à copeaux. Parmi les options : arrosage centre broche à 30 bar, plateau tournant 4e/5e axe, palpeurs de pièce et d'outil et pack production Knoll.
Avec un poids de 8 100 kg, le V12 est une machine robuste pour les ateliers de moules, d'outillages et de pièces de machines qui ont besoin de puissance et de stabilité. Ferrotall vous conseille pour la configuration, l'installation et le service technique en Espagne.
