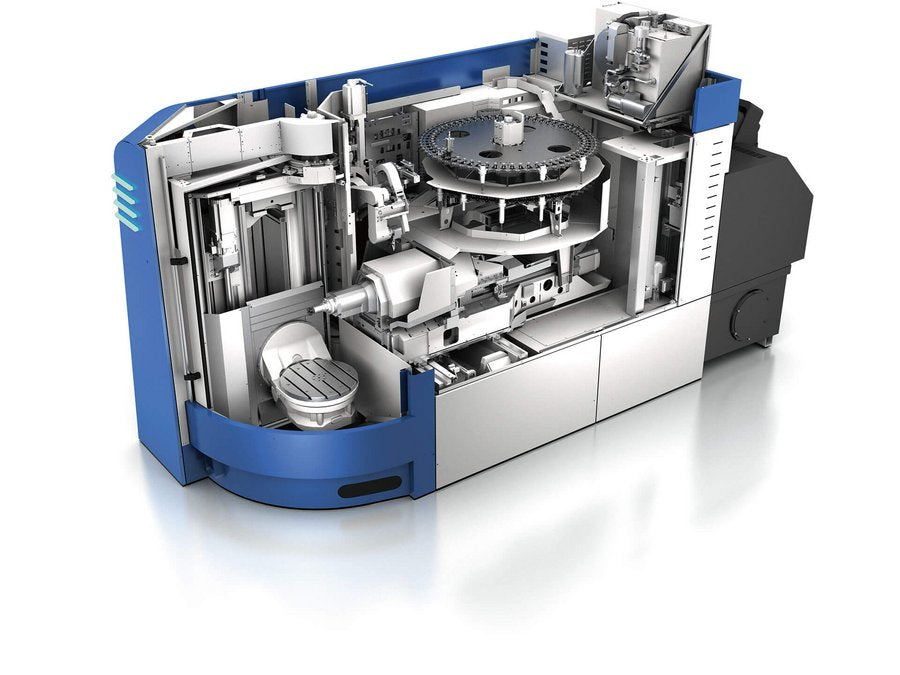

Estructura Grob G550

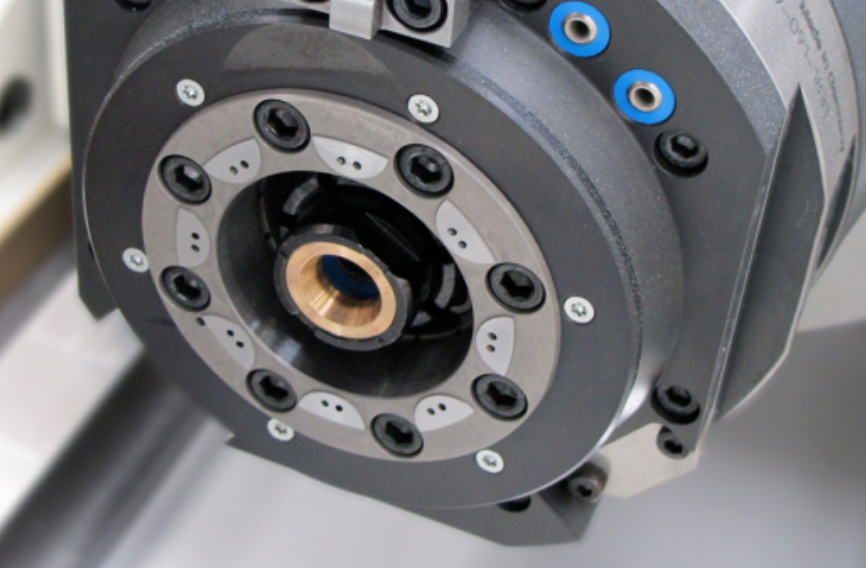

Husillo principal Grob G550

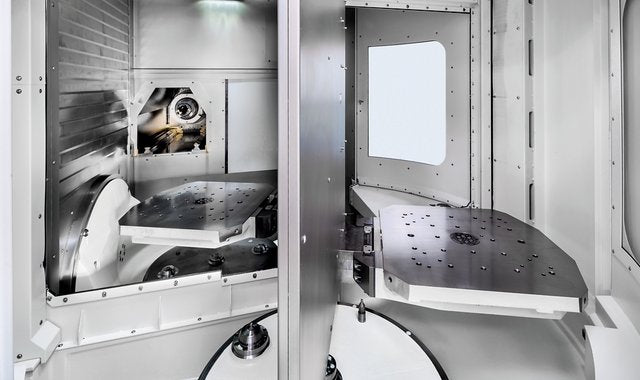

Sistema de cambio de pallet Grob G550

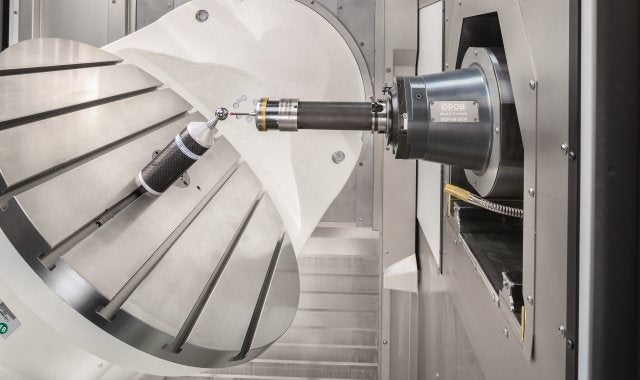

Calibración de ejes oscilatorios Grob G550

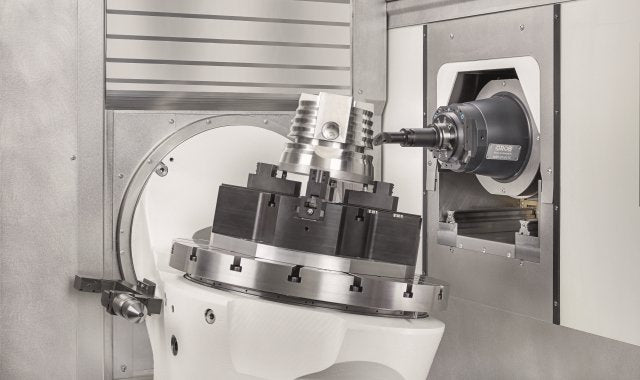

Interpolation-turning PLUS Grob G550

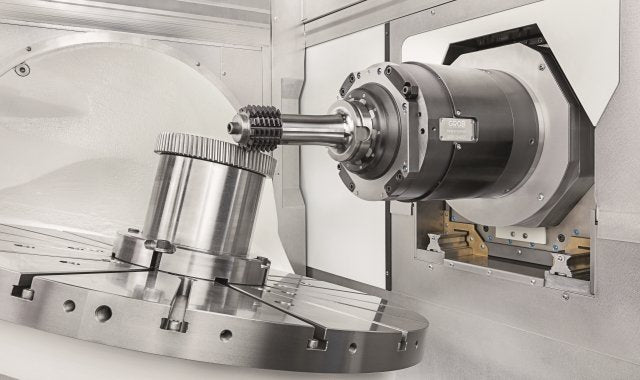

Tallado de engranajes Grob G550
Cambiador de herramientas de doble disco Grob G550

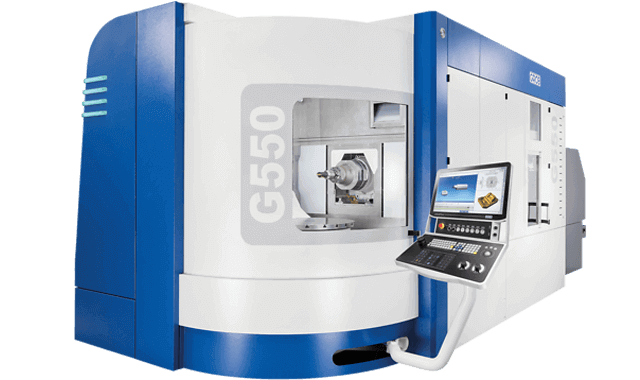

Centro de mecanizado universal Grob G550
Centre d'usinage universel GROB G550 · Implantation et dimensions Implantation et dimensions
Centre d'usinage universel GROB G550 · Intérieur et concept de la machine Intérieur et concept de la machine
Centre d'usinage universel GROB G550 · Vue d'ensemble Vue d'ensemble
Centre d'usinage universel GROB G550 · Zone de travail Zone de travail
1 / 15

GROB

Centre d'usinage universel GROB G550

Le 5 axes universel le plus polyvalent de GROB : de 12 000 à 30 000 tr/min ou broches HSK-A100 jusqu'à 575 Nm pour des pièces allant jusqu'à 800 kg.

Réf. GROB G550

Courses X/Y/Z
800 · 1 020 · 970 mm
Broches les plus vendues
16 000 tr/min HSK-A63 · 206 Nm
9.000 rpm HSK-A100 · 575 Nm
Table · pièce max.
Ø 770 mm · pièce jusqu'à Ø 900
Outils
70 (jusqu'à 504)
Poids
26 000 kg
Commande CNC
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Appeler le +34 966 662 296

Nous vous répondons en moins de 24 h ouvrées.

Données techniques

Sélectionnez une rubrique pour voir le détail :

VitesseCônePuissance (100 % / 40 % FM)Couple (100 % / 40 % FM)Disponibilité
16 000 tr/min Le plus courant HSK-A6325 / 32 kW159 / 206 NmEn option
12 000 tr/min HSK-A6340 / 52 kW63,7 / 82,8 NmStandard
18 000 tr/min HSK-A6329 / 39 kW34,6 / 46,6 NmEn option
21 000 tr/min HSK-A6329 / 39 kW34,6 / 46,6 NmEn option
30 000 tr/min HSK-A6340 / 53 kW48 / 63 NmEn option
13 000 tr/min HSK-A10064 / 75 kW226 / 265 NmEn option
9 000 tr/min HSK-A10054 / 65 kW470 / 575 NmEn option
10 000 tr/min HSK-A10020 / 26 kW262 / 340 NmEn option
6 000 tr/min HSK-A10020 / 26 kW262 / 340 NmEn option
6 000 tr/min HSK-A10031,5-32 / 36 kW301 / 344 NmEn option (avec unité de dressage (cross-feed) ; uniquement avec commande Siemens)
Table tournante-basculante à rainures en T parallèles
StandardTable tournante-basculante à rainures en T parallèles DimensionsØ 770 mm; 1×14 H7 + 6×14 H12Charge max.800 kg
Table tournante-basculante avec palette
OptionTable tournante-basculante avec palette Dimensionspalette 630 × 630 mmCharge max.700 kg
Table tournante-basculante avec changeur de palettes (2 positions)
Table tournante-basculante avec changeur de palettes (2 positions) Dimensionspalette 630 × 630 mm; changement 13,0 sCharge max.700 kg
Table Vario avec lunette et entraînement tandem
Table Vario avec lunette et entraînement tandem Dimensionstable Ø 200 mm ; distance entre pointes 770-970 mm ; course de la lunette 375 mm ; A max. ±30°Charge max.280 kg

Volume d'interférence selon la position des axes et le type de table : vérifiez que votre pièce passe avant de demander une offre.

Taille maximale de pièce Centre d'usinage universel GROB G550Agrandir le plan
Plateau tournant · axes A/B max.Ø 900 × 610 mm (sphère R525)
Plateau tournant · axe B avec A=0°Ø 900 × 785 mm (Ø 850 en partie haute)
Avec palette · axes A/BØ 900 × 530 mm
Avec palette · axe B avec A=0°Ø 900 × 725 mm
Avec changeur de palettesØ 900 × 530 mm (A/B) / Ø 900 × 785 mm (axe B, avec contour limité R952,5)
Table Vario · axe A max.Ø 350 × 770 mm
Disque simple (horizontal)70 HSK-A63 / 40 HSK-A100
Double disque137 HSK-A63 (123 surdimensionnés) / 77 HSK-A100 (69 surdimensionnés)
MagasinMagasin supplémentaire TM200/TM308/TM373 (HSK-A63) jusqu'à 504 ; TM180/TM250 (HSK-A100) jusqu'à 321
MagasinLong. max. d'outil 465 mm HSK-A63 / 500 mm HSK-A100 (700/750 mm extra-long avec restrictions)
Axe A (basculant)-185° / +45°, 25 tr/min
Axe B (rotatif)n × 360°, 50 tr/min (Vario 200 tr/min)
Entraînement des axes rotatifsmoteurs couple
Avance rapide X/Y/Z (m/min)X/Y/Z 65 / 50 / 80 (90 / 50 / 90 avec pack dynamique)
Accélération X/Y/Z (m/s²)6 / 4,5 / 8 (8,5 / 4,5 / 14 dynamique)
Précision de positionnement0,006 mm; répétabilité < 0,0025 mm
Temps copeau à copeau (s)2,9 (HSK-A63) – 4,8 (HSK-A100 dressage)
Commande CNCSIEMENS SINUMERIK ONE (en standard) · HEIDENHAIN TNC7 (en option) · Panneau GROB4Pilot (écran multitactile 24")
Dimensions de la machine de base (l × L × h)2 900 × 6 450 × 3 300 mm (largeur × longueur × hauteur)
Avec changeur de palettes3 500 × 7 070 × 3 400 mm
Avec changeur, magasin TM et arrosage4 500 × 7 070 × 3 400 mm

Poids de la machine de base sans changeur de palettes.

Données du catalogue du constructeur ; la configuration finale est confirmée dans l'offre.

Options d'automatisation

Prête à être automatisée dès le premier jour ou quand vous en aurez besoin : plus d'heures de broche sans opérateur et un coût par pièce réduit.

Changeur de palettes automatiquePalettesChangeur de palettes automatique

Préparez la pièce suivante sur la palette extérieure pendant que la machine usine. C'est la base pour raccorder des magasins de palettes.

✓ palette 630 × 630 mm · 700 kg · changement en 13 s

Magasin de palettes rotatif ou en tour (PSS-R / PSS-T)PalettesMagasin de palettes rotatif ou en tour (PSS-R / PSS-T)

Cellule compacte pour produire sans surveillance pendant des postes entiers, même avec de petites séries.

✓ PSS-R900 · jusqu'à 32 palettes 630 × 630 · 900 kg

Magasin de palettes linéaire PSS-LPalettesMagasin de palettes linéaire PSS-L

Système modulaire et évolutif : il évolue avec votre production et peut relier jusqu'à 5 machines.

✓ PSS-L900

Cellule robotisée GRCPiècesCellule robotisée GRC

Chargement et déchargement automatiques des pièces depuis des tiroirs, sans avoir besoin de savoir programmer des robots.

✓ GRC-R60 / R150 / R240

Magasin d'outils supplémentaire TMOutilsMagasin d'outils supplémentaire TM

Davantage d'outils disponibles pour fabriquer plus de références sans changer les outils à la main.

✓ jusqu'à 504 outils HSK-A63

Toutes les cellules sont gérées par le logiciel GROB4Automation (planification des commandes, connexion ERP/MES et alertes sur mobile). Compatibilités selon le catalogue GROB Automation 04/2025 ; confirmez la configuration avec Ferrotall.

Description

Avantages pour la production :

 -    Productivité élevée.
 -    Optimisation des cycles.
 -    Grande visibilité de la zone de travail.
 -    Flexibilité d'exploitation.
 -    Durable.
 -    Conception compacte.
 -    Accès optimisé.
 -    Assistance technique 24 heures par jour, 7 jours par semaine.


Un concept de machine unique :

·      Tête en position horizontale :
Grâce à la disposition horizontale de la tête, une plus grande course de l'axe Z est possible et la chute des copeaux est optimisée.

·      Stabilité maximale :
Grâce à la conception innovante des trois axes, la distance entre les guidages et la pointe de l'outil est réduite au minimum, ce qui confère à la machine une stabilité nettement supérieure.

·      Concept tunnel :
Le concept tunnel permet d'usiner les composants les plus longs, même avec des outils extrêmement longs, grâce à l'oscillation et à l'usinage de la pièce à l'intérieur de la zone de travail, sans collisions.

·      Large plage d'oscillation :
Trois axes linéaires et deux axes rotatifs permettent l'usinage 5 faces ainsi que l'interpolation simultanée des 5 axes, avec une plage d'oscillation de 230 degrés sur l'axe A et de 360 degrés sur l'axe B.
