GROB

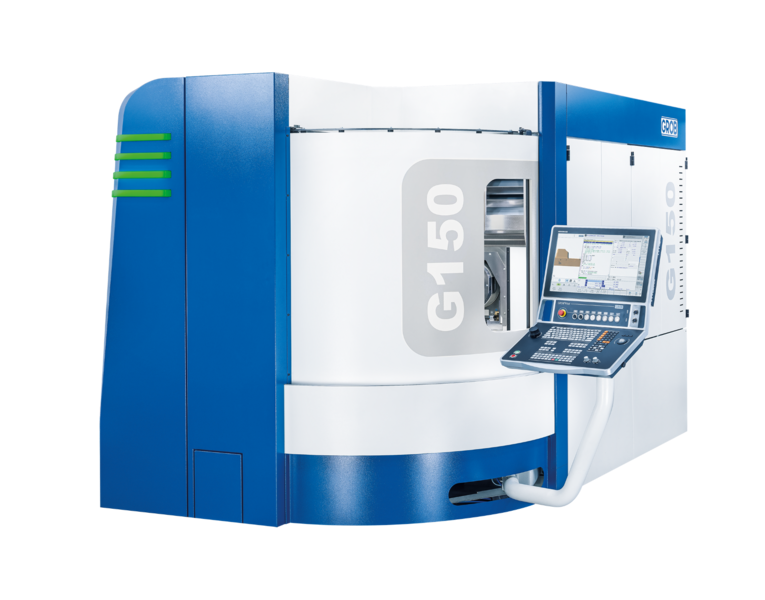

Centre d'usinage universel 5 axes GROB G150

Le 5 axes universel le plus compact de GROB : broche horizontale, usinage « tête en bas » avec chute libre des copeaux et jusqu'à 42 000 tr/min pour les petites pièces de haute précision.

Réf. Grob G150

Courses X/Y/Z
450 · 670 · 665 mm

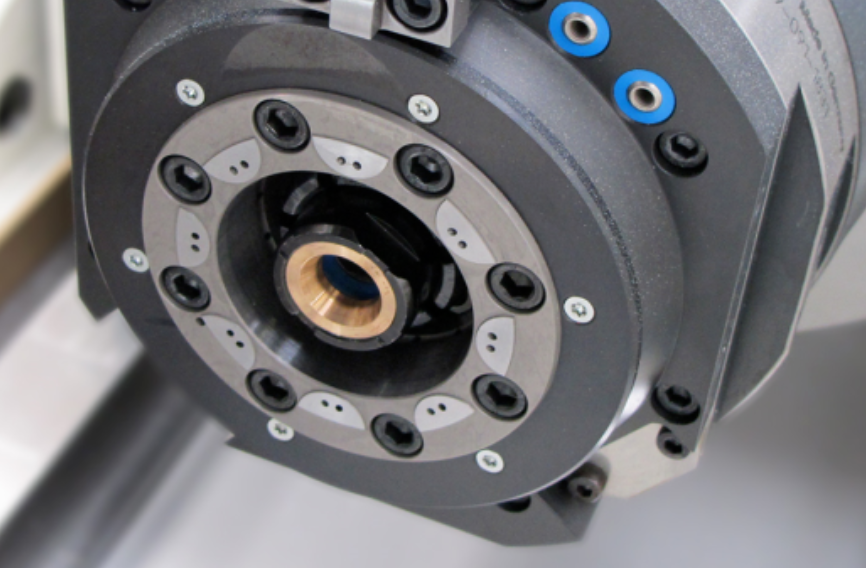

Broche
16 000 tr/min HSK-A63 · 206 Nm
Table · pièce max.
Ø 380 mm · pièce jusqu'à Ø 580
Outils
50 (jusqu'à 483)
Poids
14 600 kg
Commande CNC
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Appeler le +34 966 662 296

Nous vous répondons en moins de 24 h ouvrées.

Données techniques

Sélectionnez une rubrique pour voir le détail :

VitesseCônePuissance (100 % / 40 % FM)Couple (100 % / 40 % FM)Disponibilité
16 000 tr/min Le plus courant HSK-A6325 / 32 kW159 / 206 NmEn option
42 000 tr/min HSK-E4023 / 30 kW13,3 / 17,4 NmEn option
12 000 tr/min HSK-A6340 / 52 kW63,7 / 82,8 NmStandard
21 000 tr/min HSK-A6329 / 39 kW34,6 / 46,6 NmEn option
30 000 tr/min HSK-A6340 / 53 kW48 / 63 NmEn option
Table tournante-basculante à rainures en T parallèles
StandardTable tournante-basculante à rainures en T parallèles DimensionsØ 380 mm ; 1×14 H7 alignement + 6×14 H12Charge max.250 (outillage inclus) kg
Table tournante-basculante avec palette
OptionTable tournante-basculante avec palette Dimensionspalette 320 × 320 mmCharge max.220 kg
Table tournante-basculante avec changeur de palettes (2 positions)
Table tournante-basculante avec changeur de palettes (2 positions) Dimensionspalette 320 × 320 mm; changement 12,0 sCharge max.220 kg
Plateau tournant compact
Plateau tournant compact DimensionsØ 250 mm (rainures en étoile) ; palette Ø 148 (Erowa Power Chuck P Ø150)Charge max.150 kg

Volume d'interférence selon la position des axes et le type de table : vérifiez que votre pièce passe avant de demander une offre.

Taille maximale de pièce Centre d'usinage universel 5 axes GROB G150Agrandir le plan
Plateau tournant · axes A/B max.Ø 580 × 375 mm (sphère R335; Ø 450 à la base)
Plateau tournant · axe B avec A=0°Ø 580 × 480 mm
Avec palette · axes A/B max.Ø 580 × 335 mm (Ø 479 à la base)
Avec palette · axe B avec A=0°Ø 580 × 440 mm
Avec changeur de palettesØ 450 × 335 mm (A/B) / Ø 450 × 440 mm (axe B)
Table compacte · axes A/B max.Ø 300 × 420 mm
Disque simple (vertical)60 HSK-E40 / 50 (ou 42 selon la broche) HSK-A63
Double disque93 HSK-E40 / 77 HSK-A63
Triple disque141 HSK-E40 / 117 HSK-A63
Magasin supplémentaire TM200 / TM308 / TM373 (HSK-A63)jusqu'à 408-416 (disque simple) ou 483 positions (triple disque)
MagasinLong. max. d'outil 265 mm (385 mm extra-long avec restrictions)
Axe A (basculant)-224,5° / +134,5° (table basculante standard), 50 tr/min ; table compacte -185° / +45°
Axe B (rotatif)n × 360°, 80 tr/min (table compacte 200 tr/min)
Entraînement des axes rotatifsmoteurs couple sur A et B
Avance rapide X/Y/Z (m/min)X/Y/Z 50 / 40 / 60 (70 / 50 / 80 avec pack dynamique)
Accélération X/Y/Z (m/s²)5 / 6 / 8 (6 / 6 / 11 avec pack dynamique)
Précision de positionnementpositionnement 0,006 mm ; répétabilité < 0,0025 mm
Temps copeau à copeau (s)2,6
Commande CNCSIEMENS SINUMERIK ONE (en standard) · HEIDENHAIN TNC7 (en option) · Panneau GROB4Pilot (écran multitactile 24")
Dimensions de la machine de base (l × L × h)2 200 × 5 300 × 2 900 mm (largeur × longueur × hauteur)
Avec changeur de palettes2 600 × 5 400 × 2 900 mm
Avec changeur, magasin TM et arrosage4 200 × 5 700 × 3 250 mm

Poids de la machine de base sans changeur de palettes.

Données du catalogue du constructeur ; la configuration finale est confirmée dans l'offre.

Options d'automatisation

Prête à être automatisée dès le premier jour ou quand vous en aurez besoin : plus d'heures de broche sans opérateur et un coût par pièce réduit.

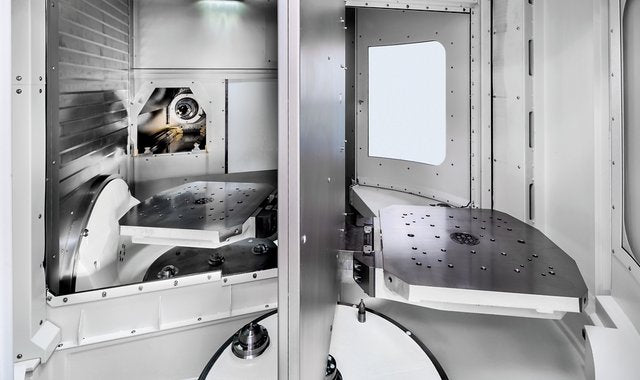

Changeur de palettes automatiquePalettesChangeur de palettes automatique

Préparez la pièce suivante sur la palette extérieure pendant que la machine usine. C'est la base pour raccorder des magasins de palettes.

✓ palette 320 × 320 mm · 220 kg · changement en 12 s

Magasin de palettes rotatif ou en tour (PSS-R / PSS-T)PalettesMagasin de palettes rotatif ou en tour (PSS-R / PSS-T)

Cellule compacte pour produire sans surveillance pendant des postes entiers, même avec de petites séries.

✓ PSS-R300 / PSS-T300 · jusqu'à 20 palettes · 300 kg

Magasin de palettes linéaire PSS-LPalettesMagasin de palettes linéaire PSS-L

Système modulaire et évolutif : il évolue avec votre production et peut relier jusqu'à 5 machines.

✓ PSS-L450

Cellule robotisée GRCPiècesCellule robotisée GRC

Chargement et déchargement automatiques des pièces depuis des tiroirs, sans avoir besoin de savoir programmer des robots.

✓ GRC-R12 · GRC-R60 / R150 / R240

Magasin d'outils supplémentaire TMOutilsMagasin d'outils supplémentaire TM

Davantage d'outils disponibles pour fabriquer plus de références sans changer les outils à la main.

✓ jusqu'à 483 outils HSK-A63

Toutes les cellules sont gérées par le logiciel GROB4Automation (planification des commandes, connexion ERP/MES et alertes sur mobile). Compatibilités selon le catalogue GROB Automation 04/2025 ; confirmez la configuration avec Ferrotall.

Description



COMPACT ET TRÈS PRÉCIS
Avantages pour la production :
 -    Productivité élevée.
 -    Optimisation des cycles.
 -    Grande visibilité de la zone de travail.
 -    Flexibilité d'exploitation.
 -    Durable.
 -    Conception compacte.
 -    Accès optimisé.
 -    Assistance technique 24 heures par jour, 7 jours par semaine.


Un concept de machine unique :

·      Tête en position horizontale :
Grâce à la disposition horizontale de la tête, une plus grande course de l'axe Z est possible et la chute des copeaux est optimisée, ce qui évite surchauffes et usure des outils.

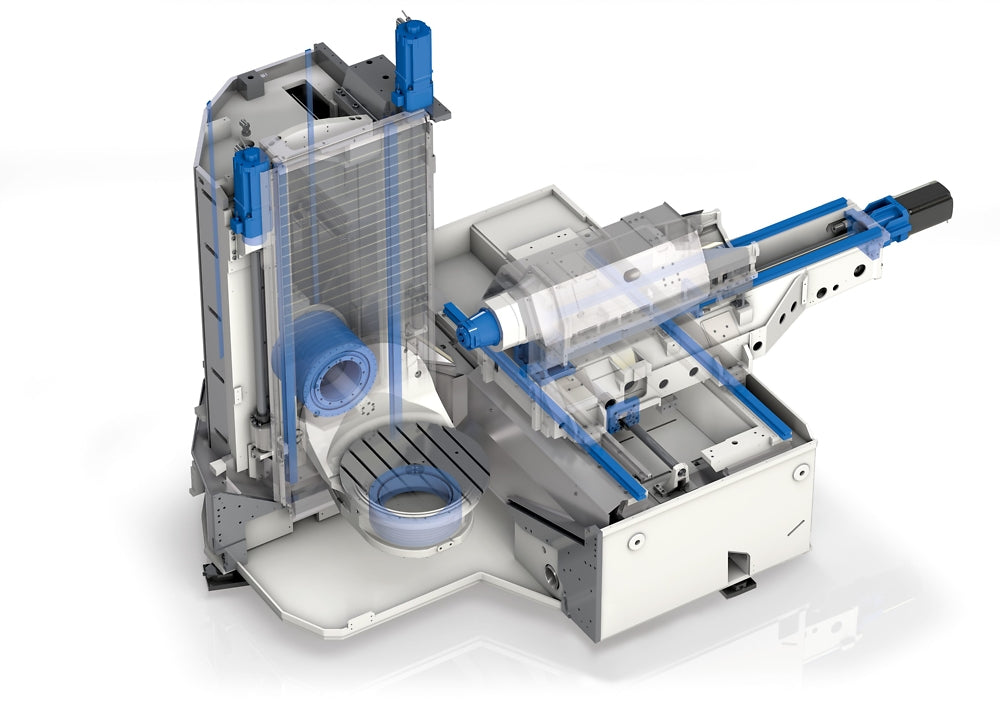

·      Stabilité maximale :
Grâce à la conception innovante des trois axes, la distance entre les guidages et la pointe de l'outil est réduite au minimum, ce qui confère à la machine une stabilité nettement supérieure.

·      Concept tunnel :
Grâce au nouveau concept tunnel, il est possible de disposer, quelle que soit la taille de la pièce, de 100 % de la zone usinable sans perdre de course, même avec des outils de grande longueur.

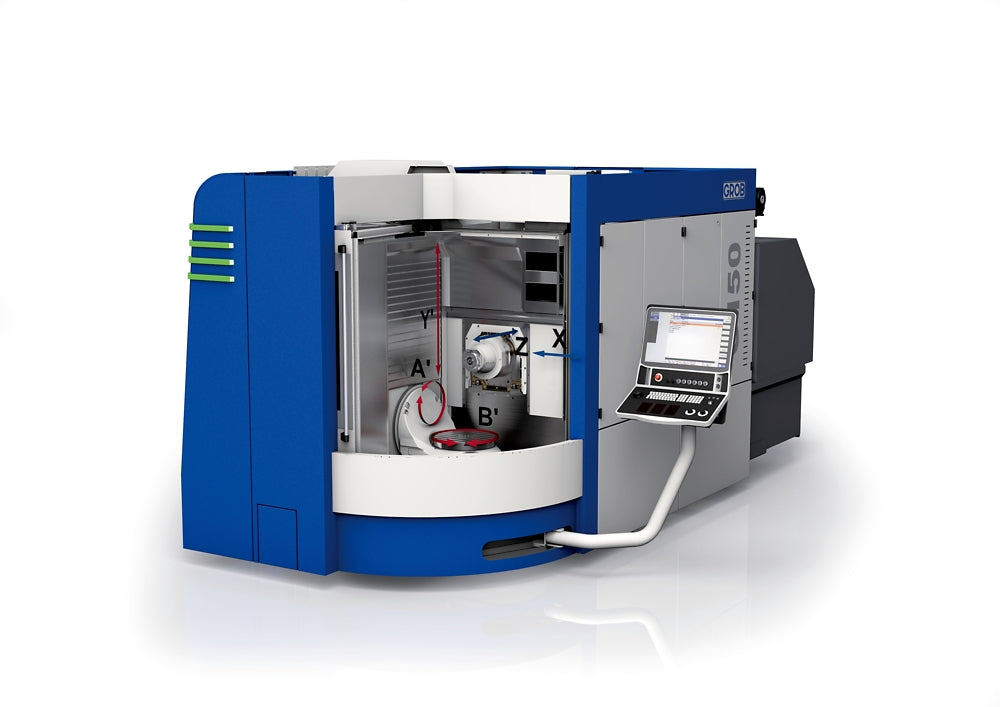

·      Large plage d'oscillation :
Trois axes linéaires et deux axes rotatifs permettent l'usinage 5 faces ainsi que l'interpolation simultanée des 5 axes, avec une plage d'oscillation de 230 degrés sur l'axe A et de 360 degrés sur l'axe B.

Service Ferrotall

  • Installation et formation Mise en service dans votre atelier et formation de vos opérateurs par notre équipe technique.
  • Service technique intégré SAV avec techniciens spécialisés et pièces de rechange pour que votre machine continue de produire.
  • Conseil d'application Nous vous aidons à choisir la machine et l'équipement en fonction de vos pièces et de votre production.
  • Plus de 45 ans Distributeur de machines-outils depuis Monforte del Cid (Alicante).
