Micro Dynamics

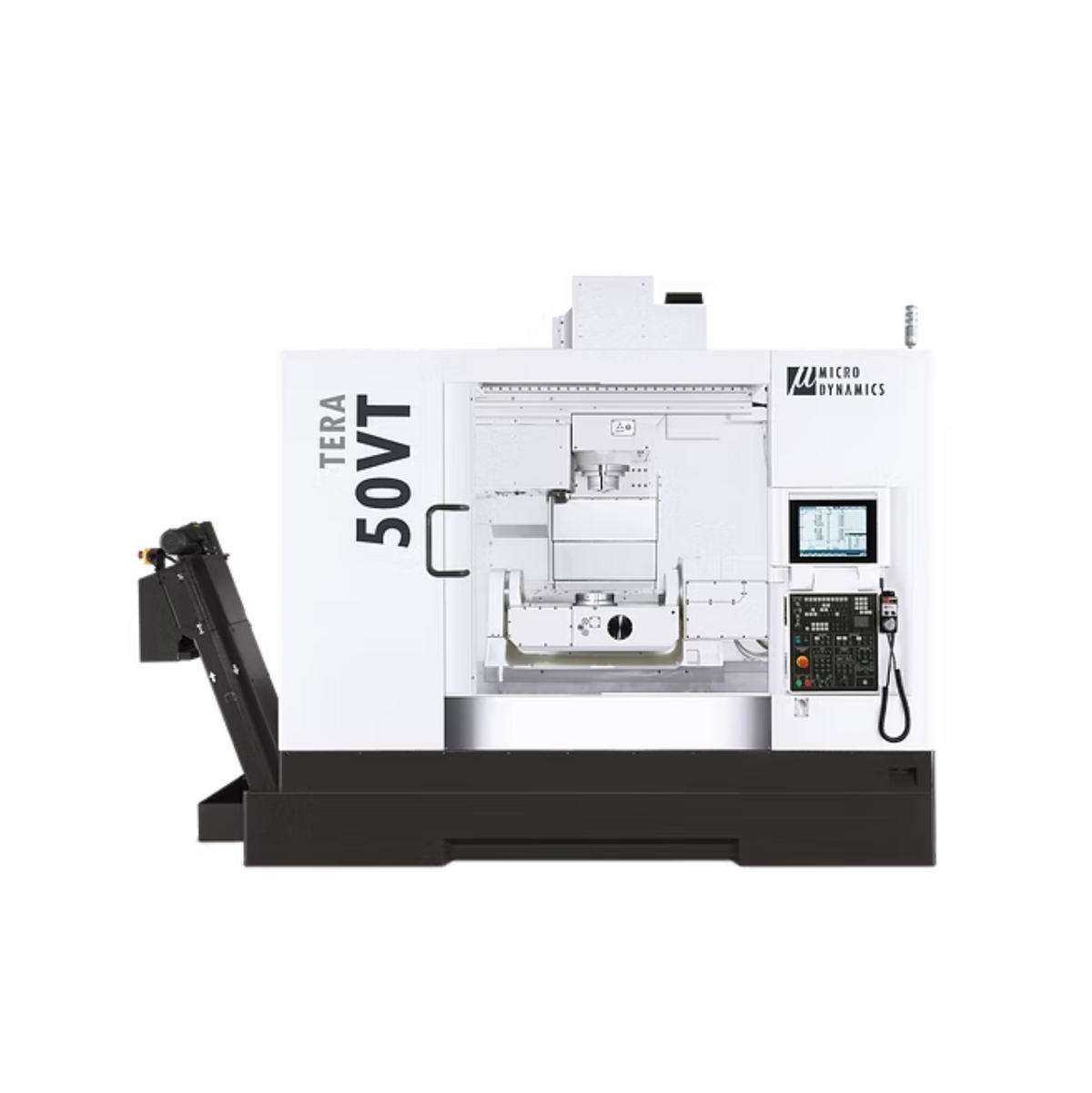

Centre d'usinage Micro Dynamics TERA 50VT
Cinq axes sur bâti TERA (Y 710 mm) avec plateau Ø 320 mm et 300 kg de charge pour des pièces à cinq faces plus grandes.
Réf. TERA 50VT
- Courses X/Y/Z
- 970 · 710 · 500 mm
- Broches les plus vendues
- 15 000 tr/min BBT40 · 141 Nm
15 000 tr/min direct-drive · 191 Nm - Table · pièce max.
- Ø 320 mm (720 × 400 mm) · 300 kg
- Outils
- 40 (option 60/90/120)
- Poids
- 9 560 kg
- Commande CNC
MITSUBISHI M830VW / M850VW · FANUC 0i-MF Plus
Nous vous répondons en moins de 24 h ouvrées.
Données techniques
Sélectionnez une rubrique pour voir le détail :
| Vitesse | Cône | Puissance (100 % / 40 % FM) | Couple (100 % / 40 % FM) | Disponibilité |
|---|---|---|---|---|
| 15 000 tr/min Le plus courant | BBT40 / CAT40 / DIN40 double contact (HSK-A63 opt.) | 25 / 31 kW | 141 Nm | En standard (électrobroche intégrée) |
| 15 000 tr/min | BBT40 / CAT40 / DIN40 / HSK-A63 double contact | 33 kW | 191 Nm | Alternative en standard : entraînement direct (direct drive) |
| 18 000 tr/min | Cône 40 double contact | 31 kW | 141 Nm | En option |
| 20 000 tr/min | Cône 40 double contact | 25 / 35 kW | 119 Nm | En option (lubrification air-huile) |
| 24 000 tr/min | HSK-A63 | 25 / 35 kW | 119 Nm | En option (lubrification air-huile) |
Volume d'interférence selon la position des axes et le type de table : vérifiez que votre pièce passe avant de demander une offre.
| Rayon de rotation de la table | R 358 mm |
|---|---|
| Distance nez de broche-table | 50–550 mm |
| Axe Y avec A à 90° | 650 mm |
| Magasin avec bras de changement | 40 outils, cône 40 (option 60 / 90 / 120) |
|---|
| Axe A (basculant) | +40° / −120°, 33 tr/min |
|---|---|
| Axe C (rotatif) | 360°, 66 tr/min ; indexage minimal 0,001° |
| Avance rapide X/Y/Z (m/min) | 48 / 48 / 48 |
| Changement d'outil | 1,2 s d'outil à outil ; 2,5 s de copeau à copeau |
| Précision (VDI 3441) | positionnement 0,005 mm ; répétabilité ±0,0025 mm ; compensation thermique DYPEC® (0,1 µm) |
| Commande CNC | MITSUBISHI M830VW (4+1 axes) en standard, M850VW en option pour le 5 axes simultané ; ou FANUC 0i-MF Plus avec plan incliné et Smooth TCP ; écran tactile 15" |
| Dimensions (l × p × h) | 3 693 × 2 478 × 3 073 mm |
| Puissance installée | 50 kVA |
Données du catalogue du constructeur ; la configuration finale est confirmée dans l'offre.
Options d'automatisation
Prête à être automatisée dès le premier jour ou quand vous en aurez besoin : plus d'heures de broche sans opérateur et un coût par pièce réduit.
Permet des bridages hydrauliques ou pneumatiques sur la table basculante, base pour le chargement de la machine par robot.
✓ 4 voies pneumatiques ou hydrauliques par le centre du plateau tournant
Prépare la machine au chargement et au déchargement par robot ou cobot et à l'intégration en cellule.
✓ porte frontale ou fenêtre latérale automatique (servo ou pneumatique) ; E/S réseau EtherNet/IP en standard avec Mitsubishi
Plus d'outils en machine pour enchaîner les références sans refaire le magasin à la main.
✓ 60 / 90 / 120 outils
Prise d'origines et contrôle d'usure automatiques pour travailler sans surveillance en toute sécurité.
✓ palpeurs OMP40 / OMP60 / RMP40 / RMP60 · mesure d'outils TS-27R, Primo LTS ou laser NC4
Options selon le catalogue MEGA/TERA 2025 et la liste d'options de Micro Dynamics (nov. 2025) ; confirmez la compatibilité et le délai auprès de Ferrotall.
Service Ferrotall
- Installation et formation Mise en service dans votre atelier et formation de vos opérateurs par notre équipe technique.
- Service technique propre SAV avec techniciens spécialisés et pièces de rechange pour que votre machine continue de produire.
- Conseil d'application Nous vous aidons à choisir la machine et l'équipement en fonction de vos pièces et de votre production.
- Plus de 45 ans Distributeur de machines-outils depuis Monforte del Cid (Alicante).
Demander un devis
Centre d'usinage Micro Dynamics TERA 50VT · Réf. TERA 50VT
