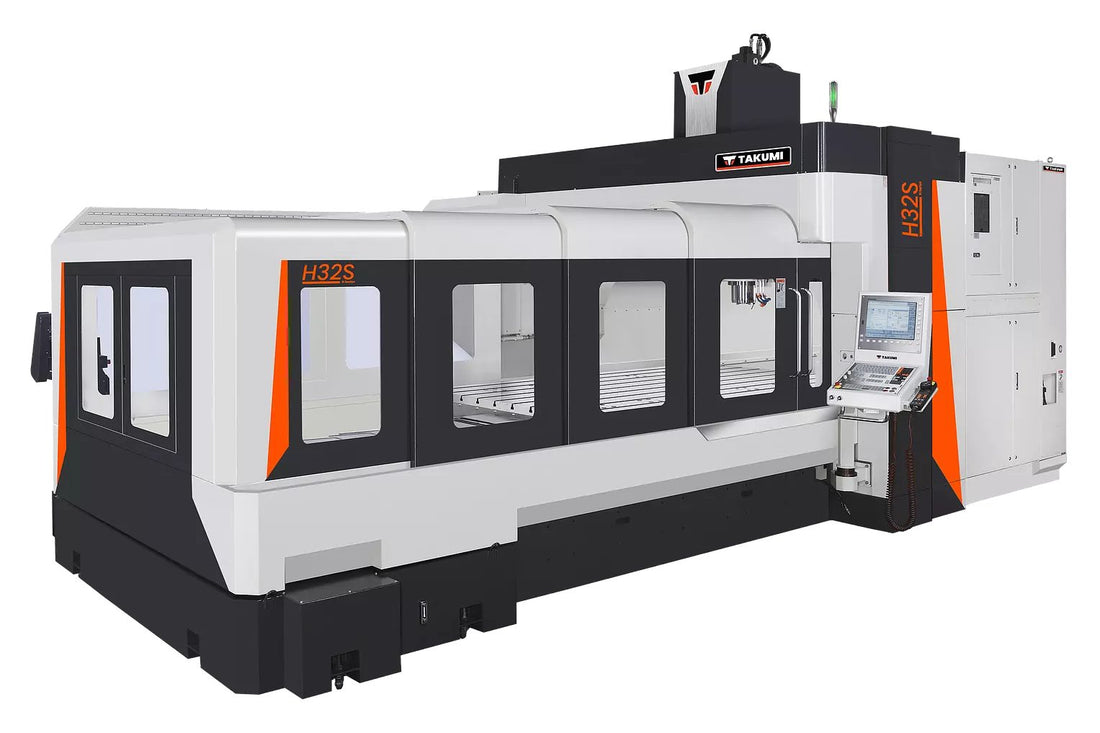

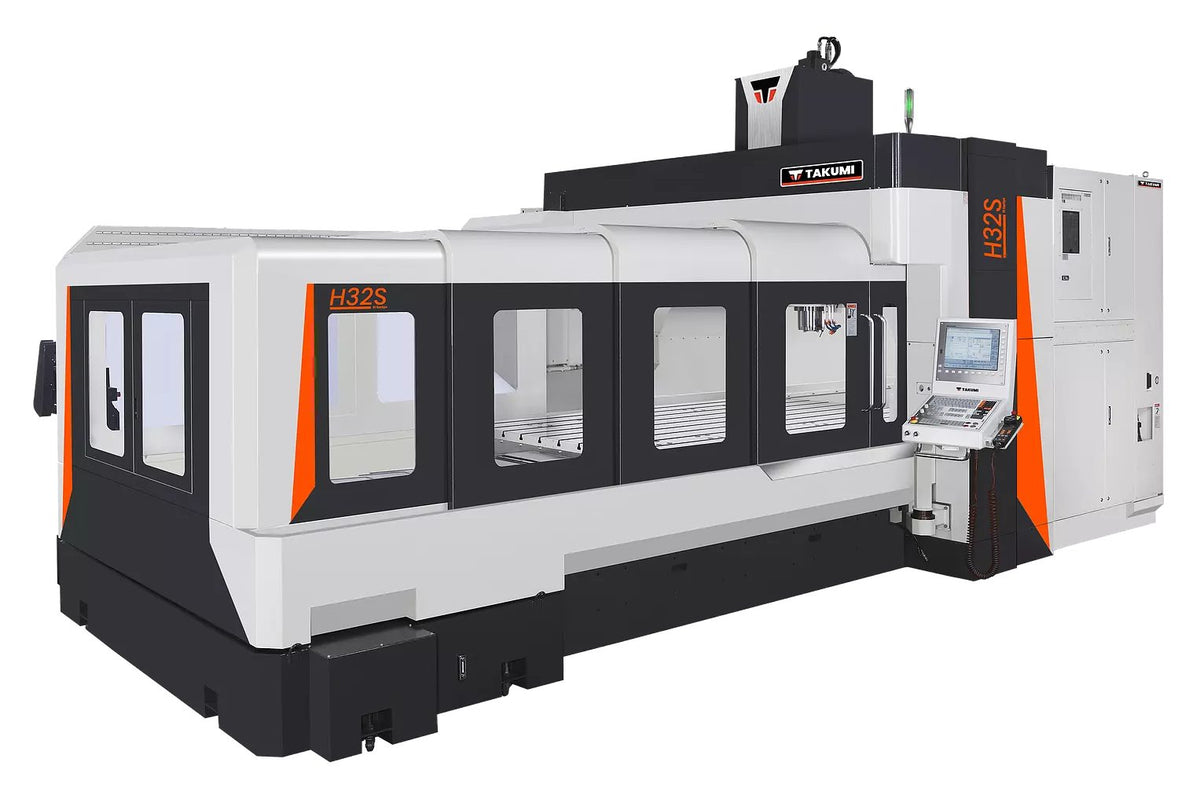

Centre d'usinage à portique Takumi H32S

Le Takumi H32S est un centre d'usinage à portique (double montant) 3 axes de la série H, conçu pour l'usinage haute précision et grande vitesse de grands moules, de structures et de châssis grand format. Il offre des courses de 3 200 × 1 600 × 800 mm, 1 750 mm entre montants et une table de 3 320 × 1 600 mm pour 8 500 kg. La lettre S désigne la version standard, avec 1 600 mm en Y.

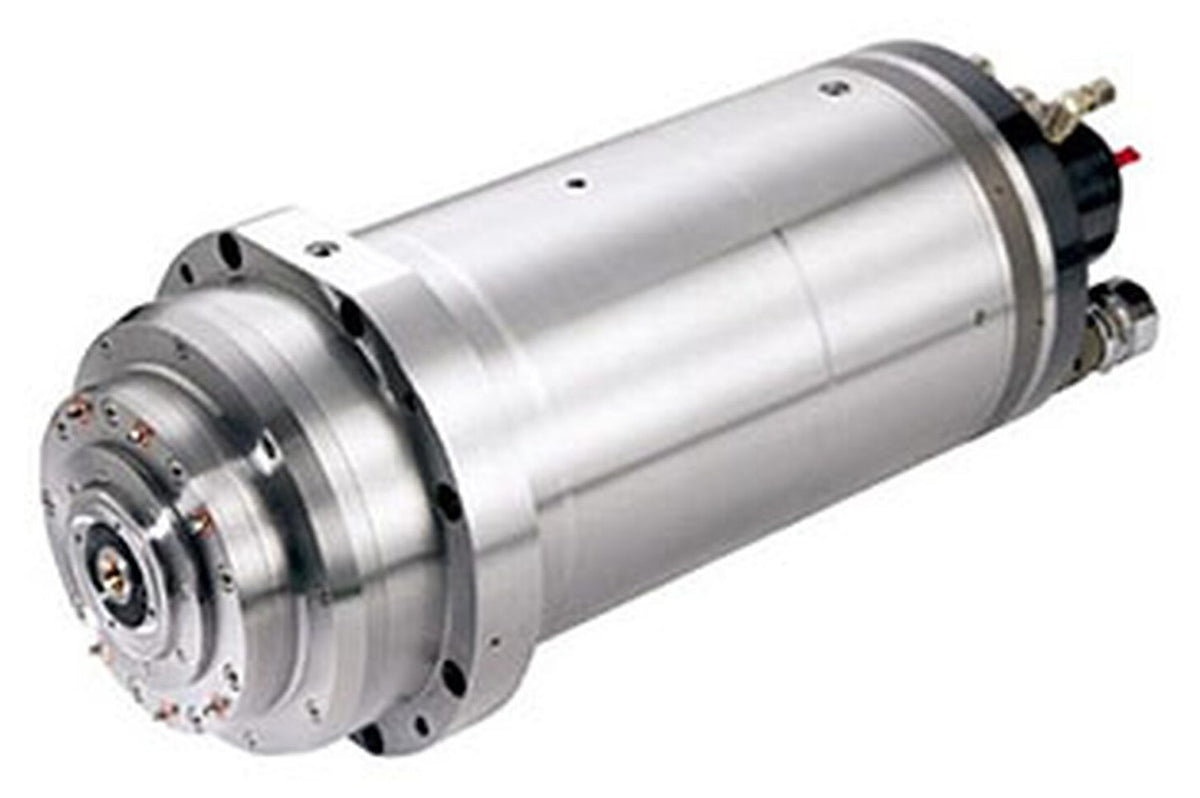

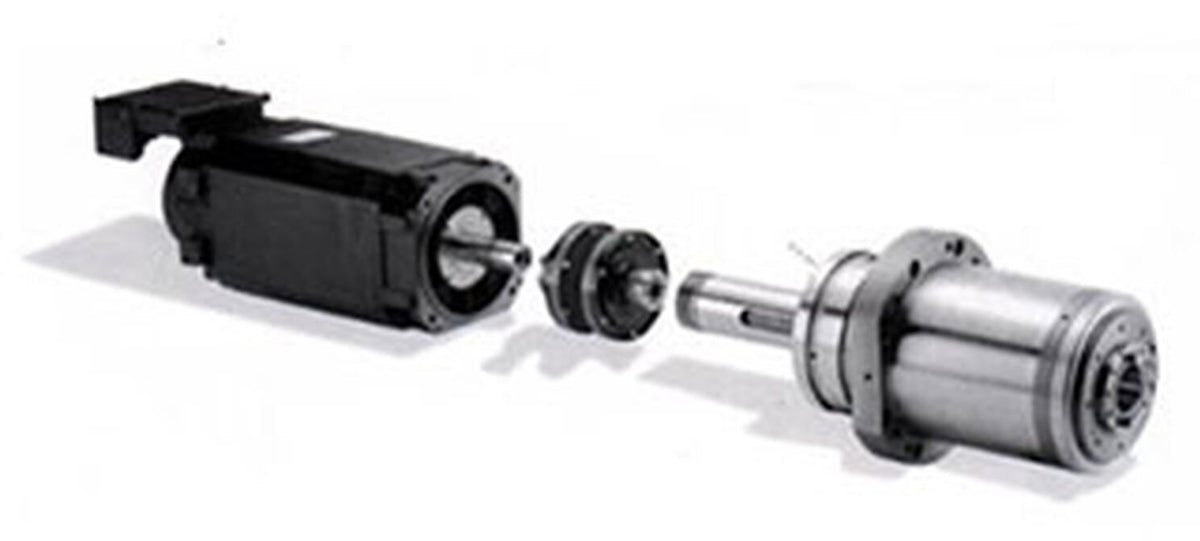

La broche standard est de type in-line, de 15 000 tr/min, avec cône SK40 BigPlus (10 / 14 kW, 89,4 Nm). Des broches de 12 000 à 24 000 tr/min sont disponibles en option, avec un couple pouvant atteindre 222 Nm, y compris des électrobroches HSK63-A pour les finitions grande vitesse. Le magasin à double bras compte 30 positions et les avances rapides atteignent 16 / 20 / 20 m/min.

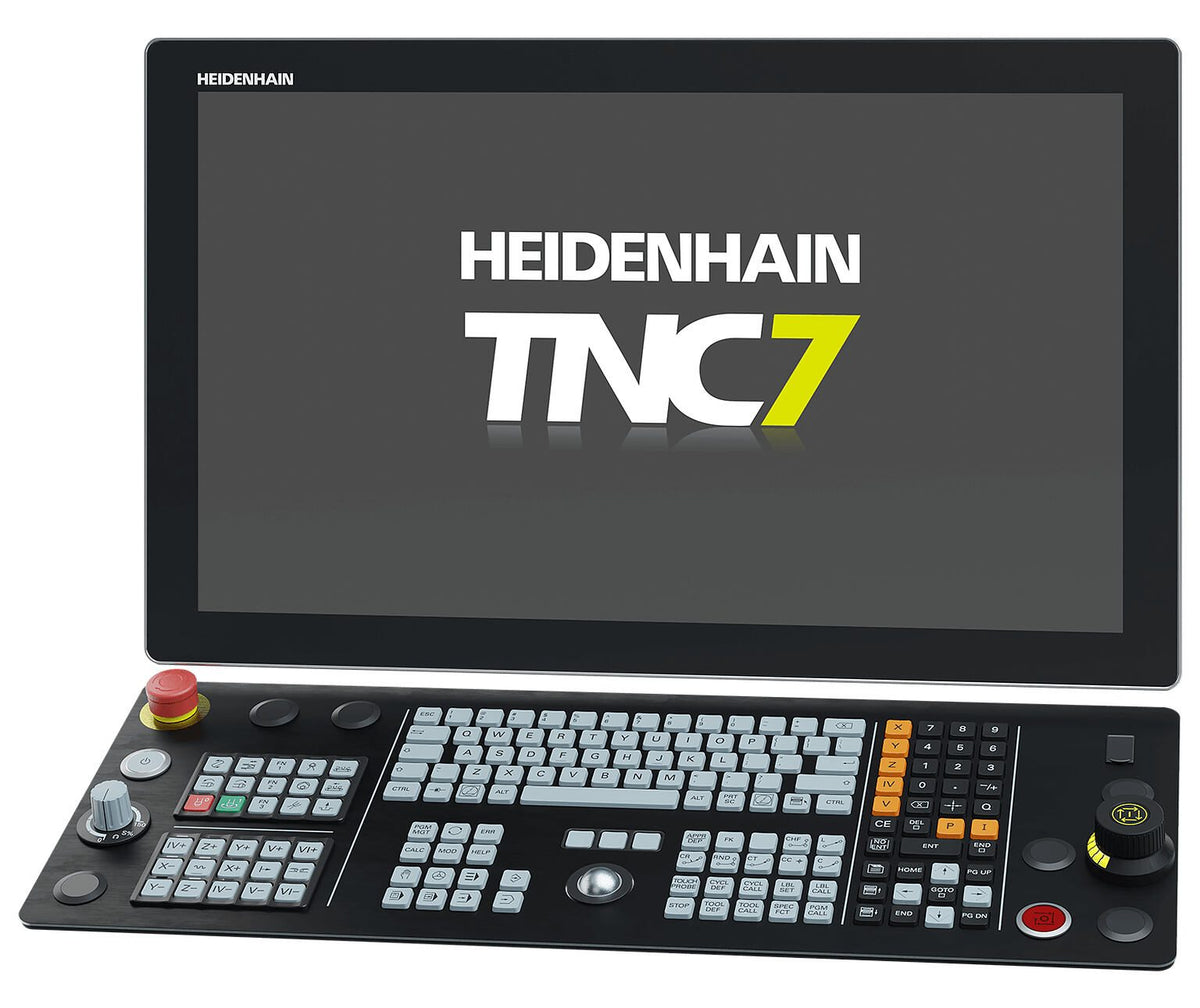

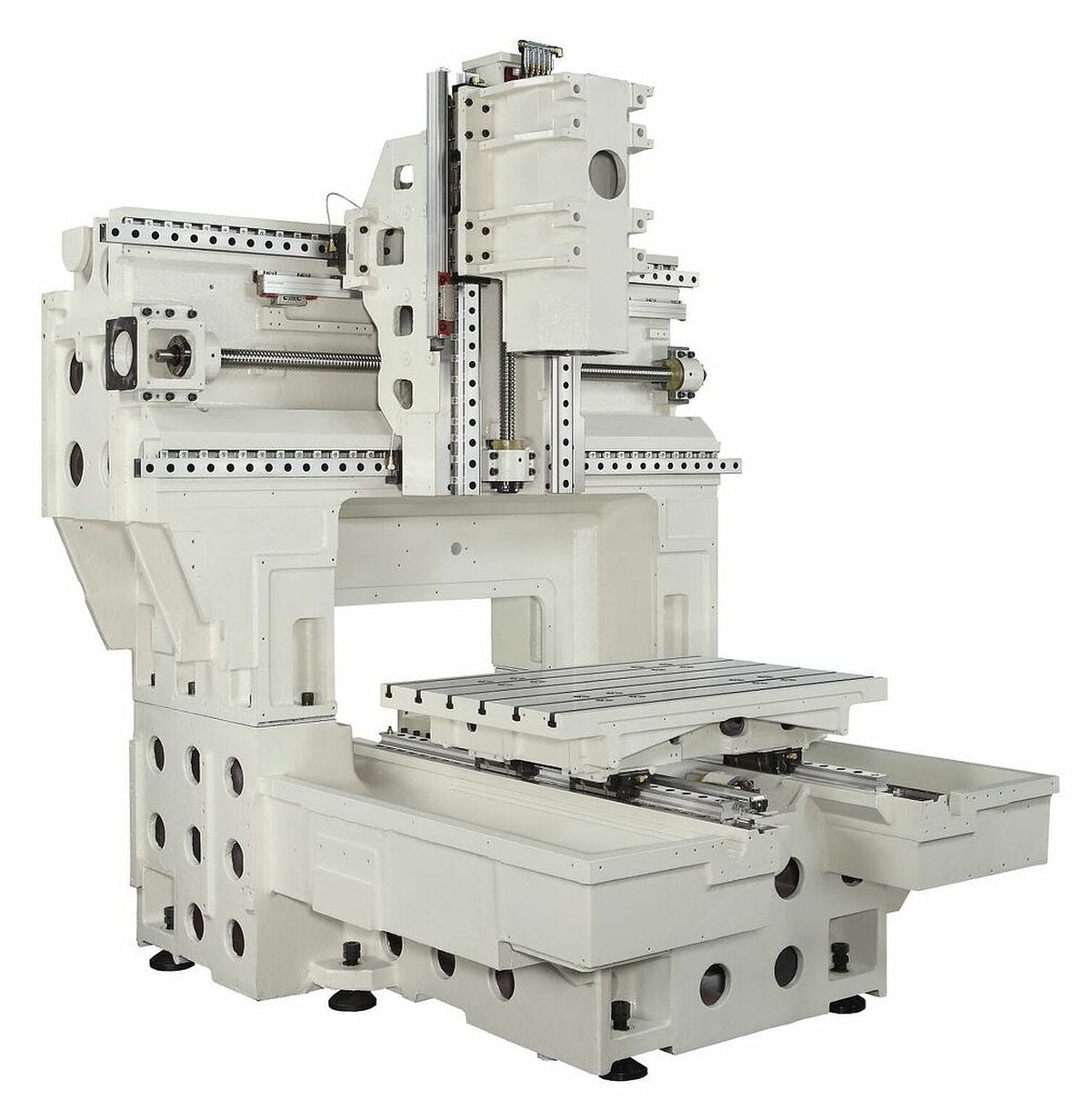

Le banc, les montants et la traverse sont en fonte Meehanite traitée thermiquement, avec des surfaces d'appui grattées à la main et des guidages linéaires à rouleaux surdimensionnés. De série, elle comprend une commande Heidenhain TNC7, des règles de mesure absolues sur tous les axes, la compensation thermique de la broche par capteurs, l'arrosage centre broche à 30 bar, le refroidissement des vis à billes et un convoyeur à copeaux. Parmi les options : plateau tournant 4e/5e axe, palpeurs de mesure, arrosage centre broche à 70 bar, Rotoclear et pack production Knoll.

Avec 33 000 kg de fonte, le H32S constitue une base stable pour les travaux de finition exigeants. Ferrotall vous conseille pour la configuration, l'installation et le service technique.
