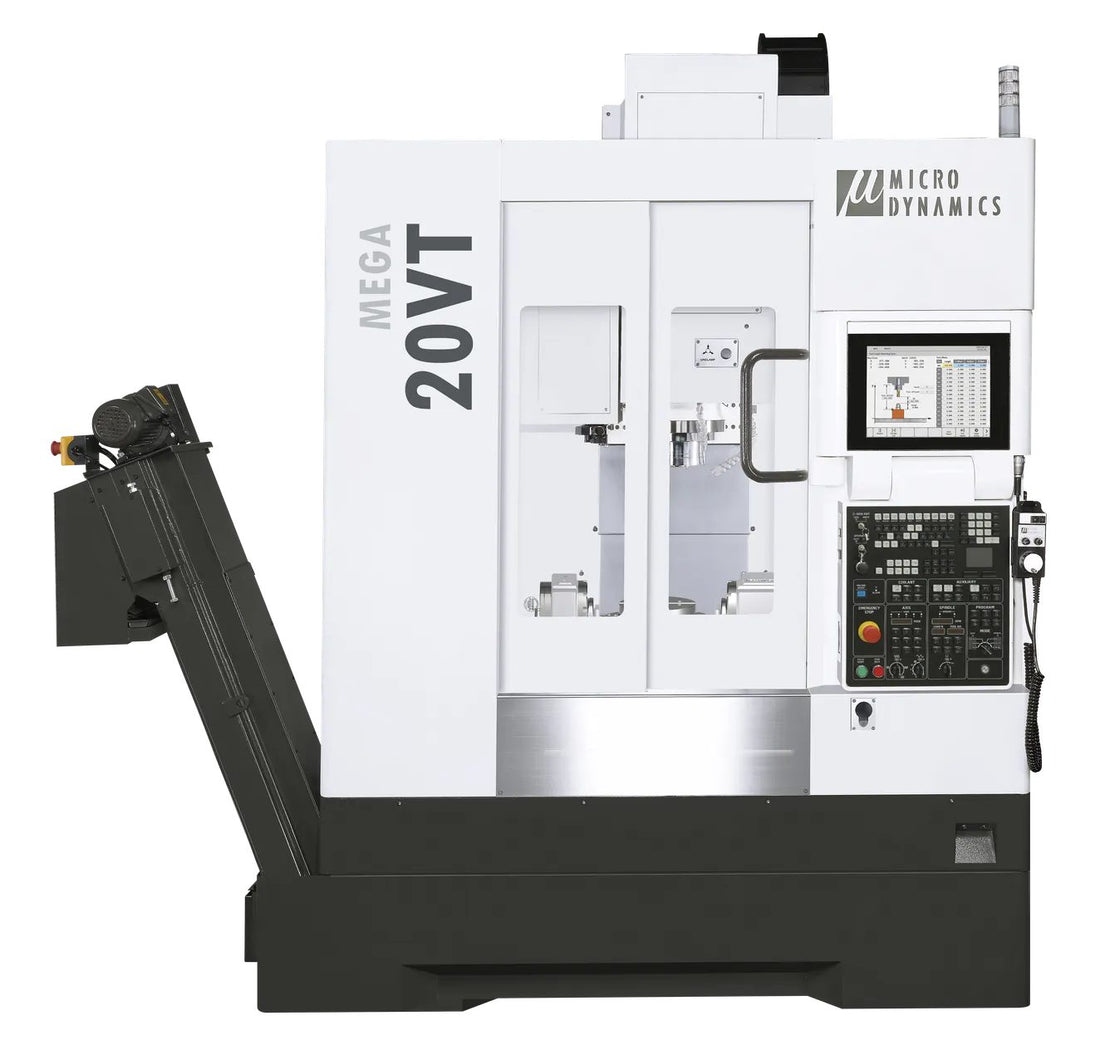

Centre d'usinage 5 axes Micro Dynamics MEGA 20VT
Le 5 axes le plus compact de Micro Dynamics : trunnion Ø 200 mm avec moteurs couple sur le bâti du MEGA 30V, 4+1 de série et 5 axes simultanés en option.
- Courses X/Y/Z
- 420 · 510 · 451 mm
- Broche
- 15 000 tr/min BT40 · 141 Nm
- Table · pièce max.
- Ø 200 mm · 50 kg
- Outils
- 40 (option 60/90/120)
- Poids
- 5 780 kg
- Commande CNC
MITSUBISHI M830VW / M850VW · FANUC 0i-MF Plus
Nous vous répondons en moins de 24 h ouvrées.
Données techniques
Sélectionnez une rubrique pour voir le détail :
| Vitesse | Cône | Puissance (100 % / 40 % FM) | Couple (100 % / 40 % FM) | Disponibilité |
|---|---|---|---|---|
| 15 000 tr/min Le plus courant | BT40 / HSK-A63 double contact | 31 kW | 141 Nm | Standard |
| 20 000 tr/min | BT40 / HSK-A63 | 35 kW | 119 Nm | En option |
| 24 000 tr/min | HSK-A63 | 35 kW | 119 Nm | En option |
| 30 000 tr/min | BT30 / HSK-A40 | 18 kW | 25 Nm | En option |
Volume d'interférence selon la position des axes et le type de table : vérifiez que votre pièce passe avant de demander une offre.
| Distance nez de broche-table | 50–501 mm |
|---|---|
| Outil max. | Ø 75 × 300 mm, 7 kg |
| Magasin avec bras de changement | 40 outils (option 60 / 90 / 120, commande d'usine) |
|---|
| Axe A (basculant) | +40° / −120°, 150 tr/min |
|---|---|
| Axe C (rotatif) | 360°, 200 tr/min ; indexation minimale 0,001° |
| Entraînement des axes rotatifs | moteurs couple ; codeurs rotatifs Renishaw A/C de série |
| Avance rapide X/Y/Z (m/min) | 48 / 48 / 48 |
| Changement d'outil | 1,2 s d'outil à outil ; 2,5 s de copeau à copeau |
| Précision (VDI 3441) | positionnement 0,005 mm ; répétabilité ±0,0025 mm ; compensation thermique DYPEC® (0,1 µm) |

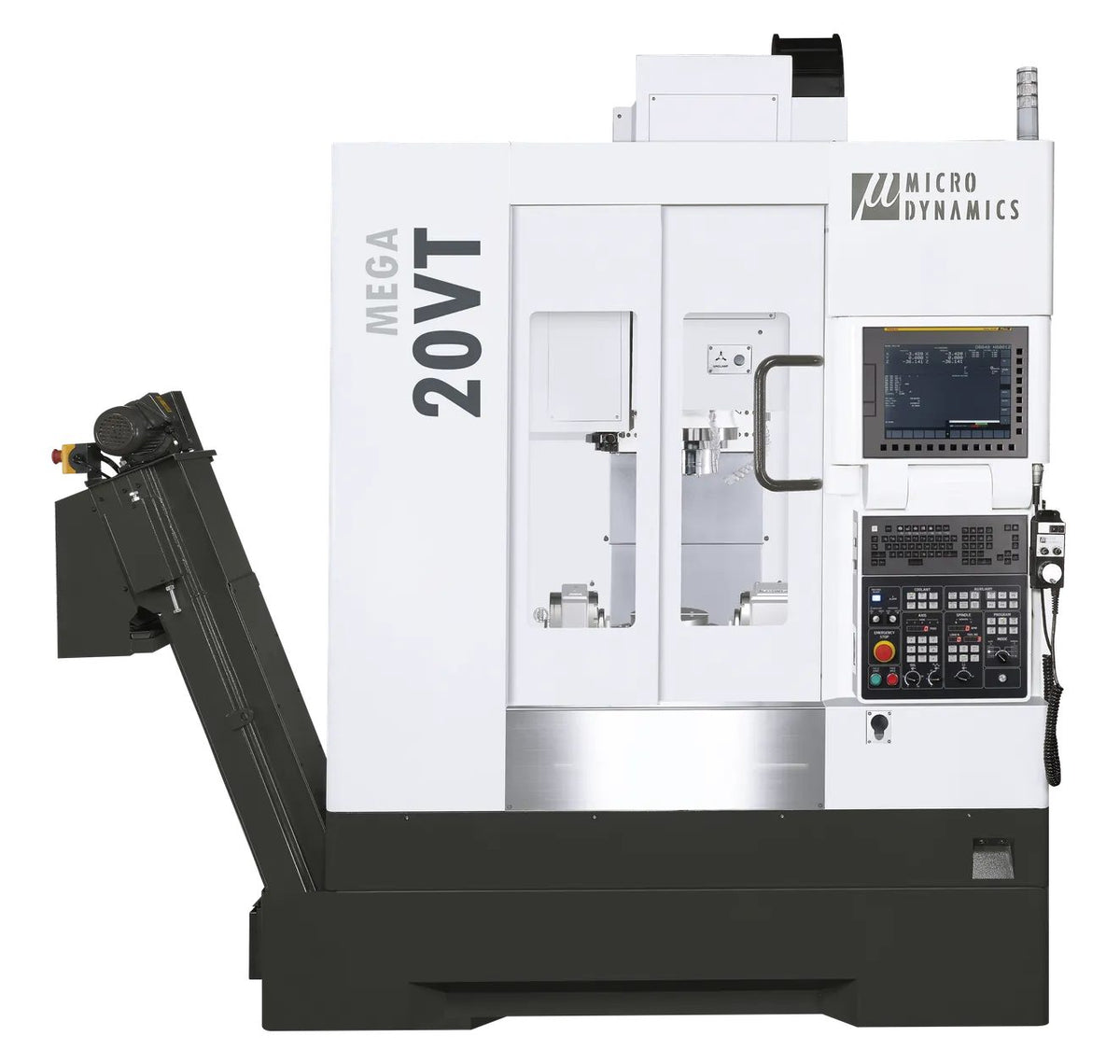

| Commande CNC | MITSUBISHI M830VW (4+1 axes) en standard, M850VW en option pour le 5 axes simultané ; ou FANUC 0i-MF Plus avec plan incliné et Smooth TCP ; écran tactile 15" |

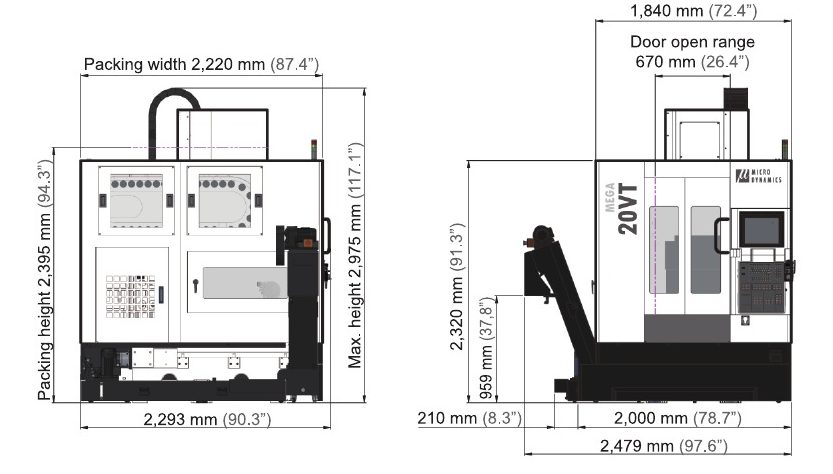

| Dimensions (l × p × h) | 2 479 × 2 293 × 2 975 mm |
| Puissance installée | 30 kVA |
Poids net selon le flyer d'août 2026 ; le site web et la brochure FANUC indiquent 6 350 kg.
Données du catalogue du constructeur ; la configuration finale est confirmée dans l'offre.
Options d'automatisation
Prête à être automatisée dès le premier jour ou quand vous en aurez besoin : plus d'heures de broche sans opérateur et un coût par pièce réduit.
Prépare la machine au chargement et au déchargement par robot ou cobot et à l'intégration en cellule.
✓ porte frontale ou fenêtre latérale automatique (servo ou pneumatique) ; E/S réseau EtherNet/IP en standard avec Mitsubishi
Plus d'outils en machine pour enchaîner les références sans refaire le magasin à la main.
✓ 60 / 90 / 120 outils (commande d'usine)
Prise d'origines et contrôle d'usure automatiques pour travailler sans surveillance en toute sécurité.
✓ palpeurs OMP40 / OMP60 / RMP40 / RMP60 · mesure d'outils TS-27R, Primo LTS ou laser NC4
Options selon le catalogue MEGA/TERA 2025 et la liste d'options de Micro Dynamics (nov. 2025) ; confirmez la compatibilité et le délai auprès de Ferrotall.
Description

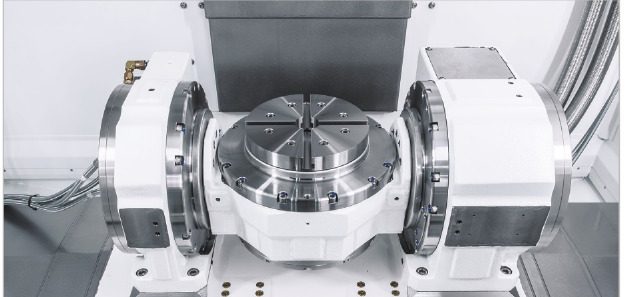

Le Micro Dynamics MEGA 20VT est le centre d'usinage 5 axes le plus compact de la gamme MEGA. Il repose sur le bâti éprouvé du MEGA 30V, en fonte Meehanite FC300, et intègre une table basculante de type trunnion Ø 200 mm entraînée par des moteurs couple, avec serrage hydraulique et codeurs rotatifs Renishaw sur les axes A et C de série.
Points forts
- Courses X/Y/Z de 420 × 510 × 451 mm ; axe A de +40° à −120° et axe C de 360° continus.
- Électrobroche intégrée à double contact de 15 000 tr/min, 31 kW et 141 Nm, avec options de 20 000, 24 000 et 30 000 tr/min.
- Magasin de 40 outils, extensible à 60, 90 ou 120, avec changement d'outil en 1,2 s.
- Commande Mitsubishi M830VW (4+1) ou M850VW pour 5 axes simultanés, avec plan incliné et TCP ; également disponible avec FANUC 0i-MF Plus.
- Compensation thermique DYPEC® et précision de positionnement de 0,005 mm (VDI 3441).
- Encombrement au sol de seulement 2 479 × 2 293 mm.
Applications
Petites pièces 5 faces en un seul montage : composants médicaux et dentaires, aéronautique, moules et électrodes, automobile, connecteurs et petites séries d'atelier où la surface au sol est limitée.
