TORNO PINACHO S90/260
- Urtea
- 1999
- Biraketa-diametroa bankadan
- 530
- Puntuen artean
- 2.225
- Ardatzaren abiadura
- 30-1500
- Potentzia
- 5.5
- Pisua
- 1.985
Astero sartzen dira makinak, eta hornitzaile-sare batekin lan egiten dugu Europa osoan. Esan iezaguzu zer behar duzun eta makina berdin edo antzeko bat bilatuko dizugu.
24 lanordu baino gutxiagoan erantzungo dizugu.
Fitxa teknikoa
Datu orokorrak
| MODELO | PINACHO S-90/260 |
|---|---|
| AÑO | 1999 |
| VISUALIZADOR | Fagor Innova |
Buruak eta ardatza
| RPM | 30-1500 |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 5.5 |
Tornutzea
| DISTANCIA ENTRE PUNTOS | 2.225 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 68 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 530 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 780 |
| DIAMETRO ADMITIDO SOBRE CARRO | 325 |
| ANCHURA BANCADA | 350 |
| PLATO | Plato de cuatro garras con protector |
| LUNETA | Luneta fija |
Erremintak eta ekipamendua
| REFRIGERACION | Manguera de refrigerante |
|---|
Neurriak, pisua eta konexioa
| MEDIDAS EXTERIORES | 3.600 x 1.050 x 1.730 |
|---|---|
| PESO | 1.985 |
Gure erosketa-fitxako datuak, egiaztatu beharrekoak. Erosi aurretik, berretsi iezaguzu edozein datu garrantzitsu edo etorri makina ikustera.
Deskribapena eta ekipamendua
Qué es

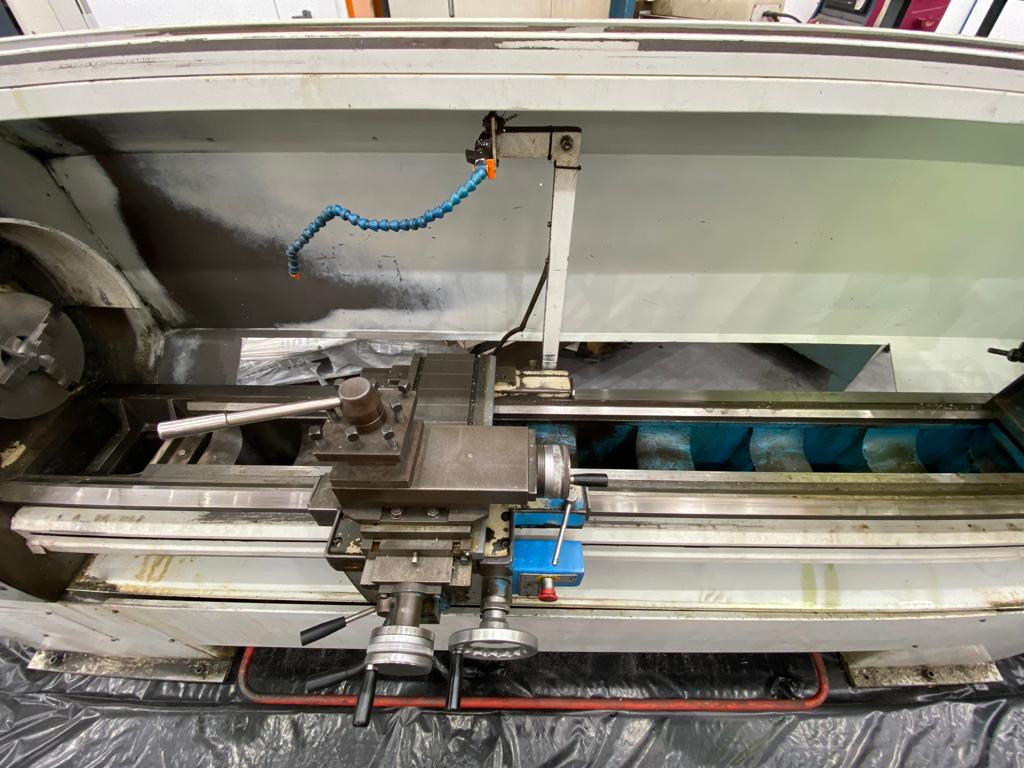

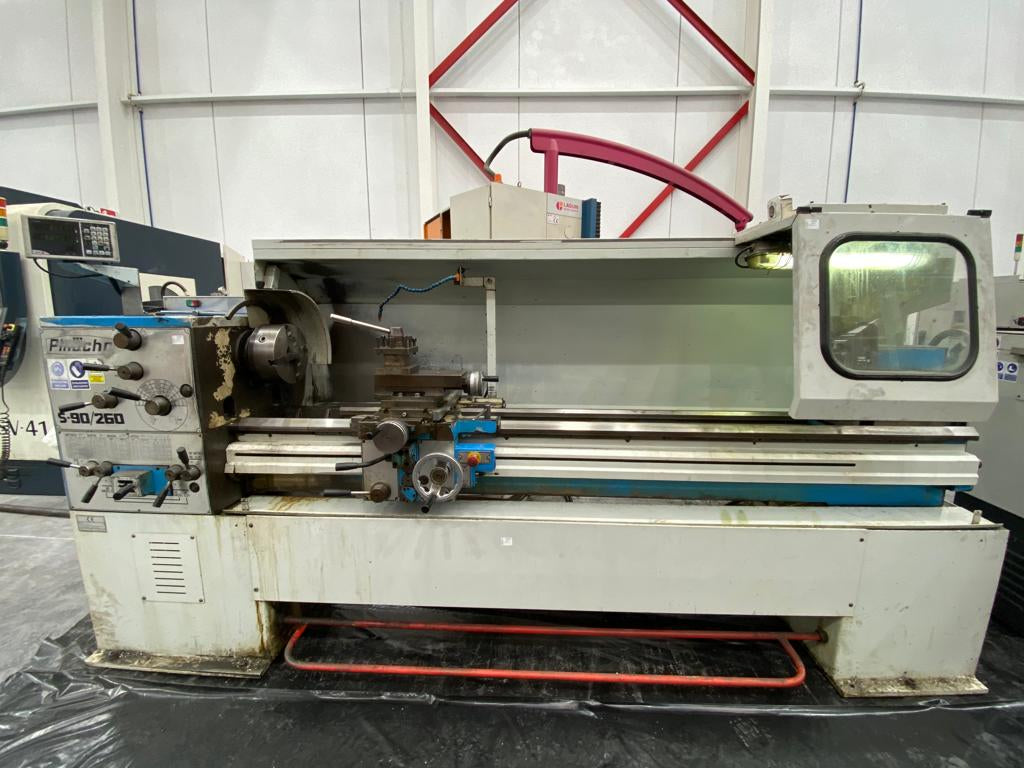

Torno paralelo Pinacho S-90/260, con 2.225 mm entre puntos, para tornear ejes, árboles y piezas de revolución de tamaño medio y longitud considerable en talleres de mecánica general.
Puntos fuertes

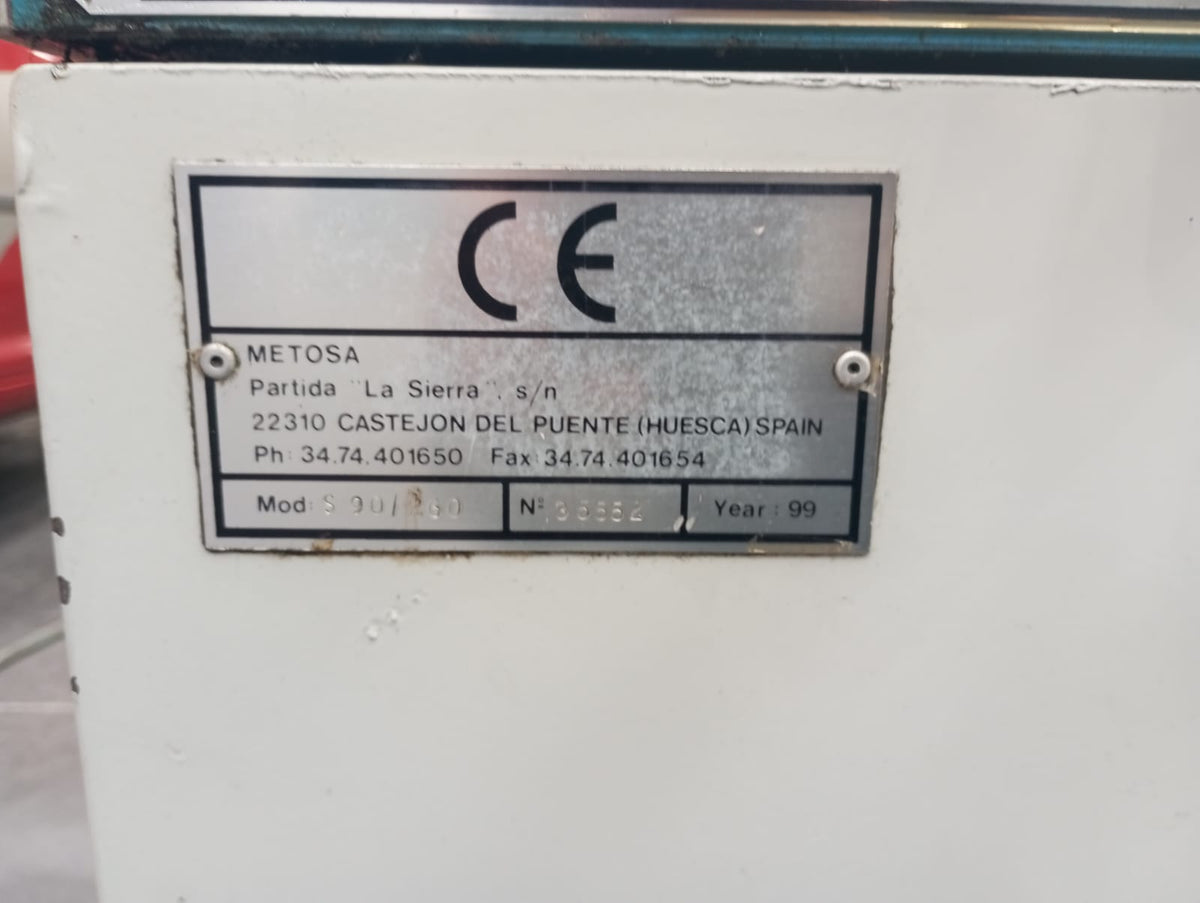

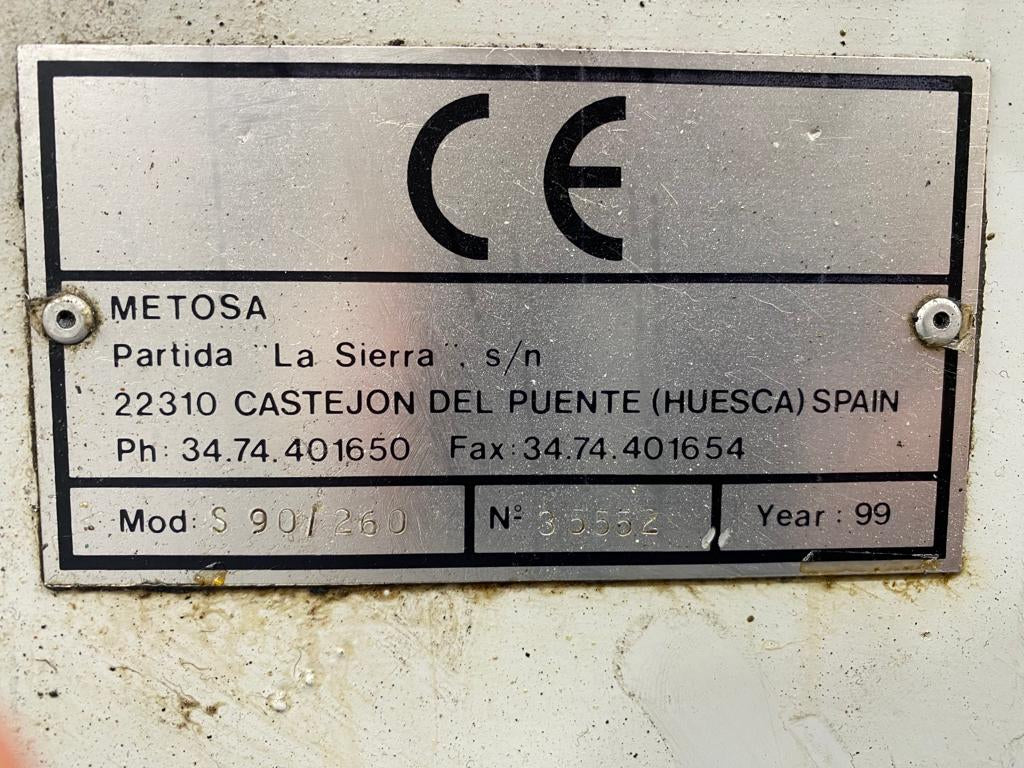

Pinacho es un fabricante español de tornos con tradición en el sector. La serie S-90 es una gama de tornos paralelos de uso general. El cabezal lleva el rótulo «S-90/260» y la placa, de Metosa (Castejón del Puente, Huesca), indica modelo S 90/260 y año 99.
Configuración de esta unidad
- Modelo: S-90/260 (rótulo y placa)
- Año: 1999 (placa)
- Distancia entre puntos: 2.225 mm

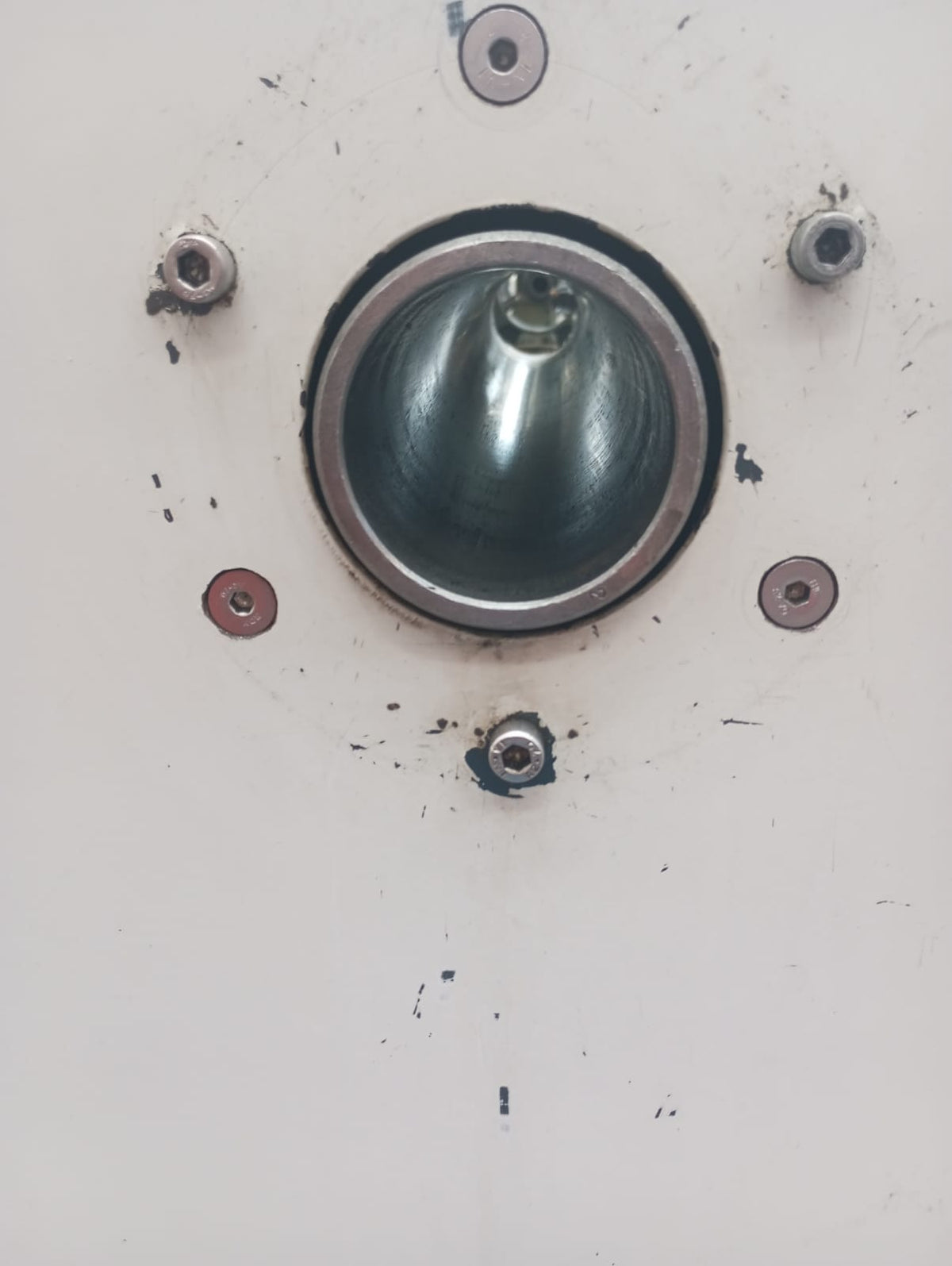

- Diámetro del agujero principal: 68 mm (ficha)
- Diámetro admitido sobre bancada: 530 mm; sobre escote: 780 mm; sobre carro: 325 mm
- Anchura de bancada: 350 mm; velocidad: 30 - 1.500 rpm; potencia: 5,5 kW
- Medidas exteriores: 3.600 x 1.050 x 1.730 mm; peso: 1.985 kg

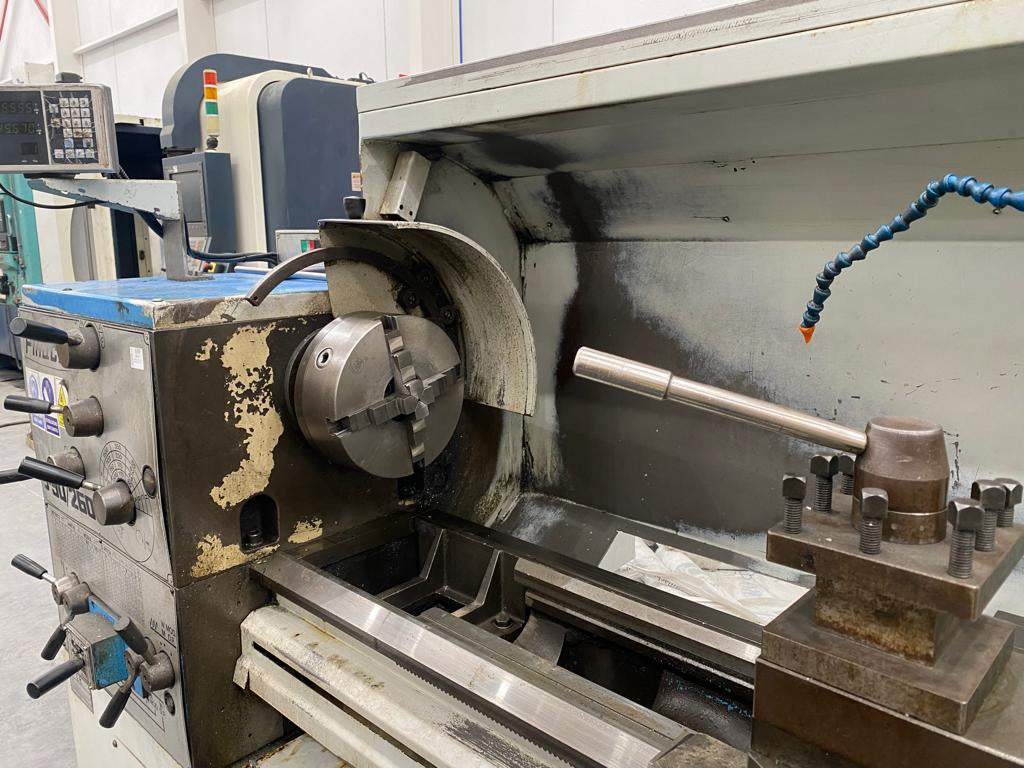

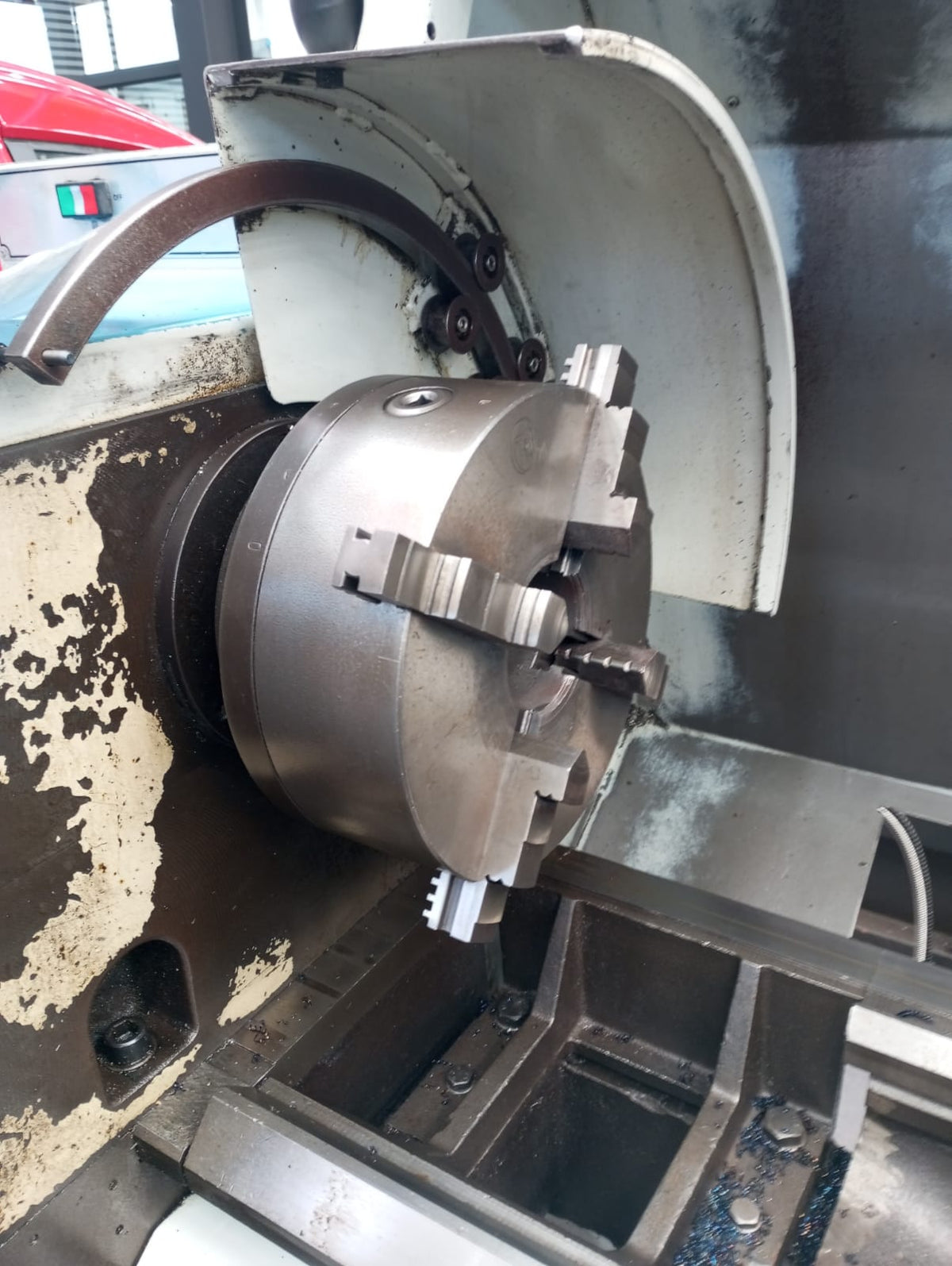

- Plato de cuatro garras con protector y visualizador de cotas Fagor Innova

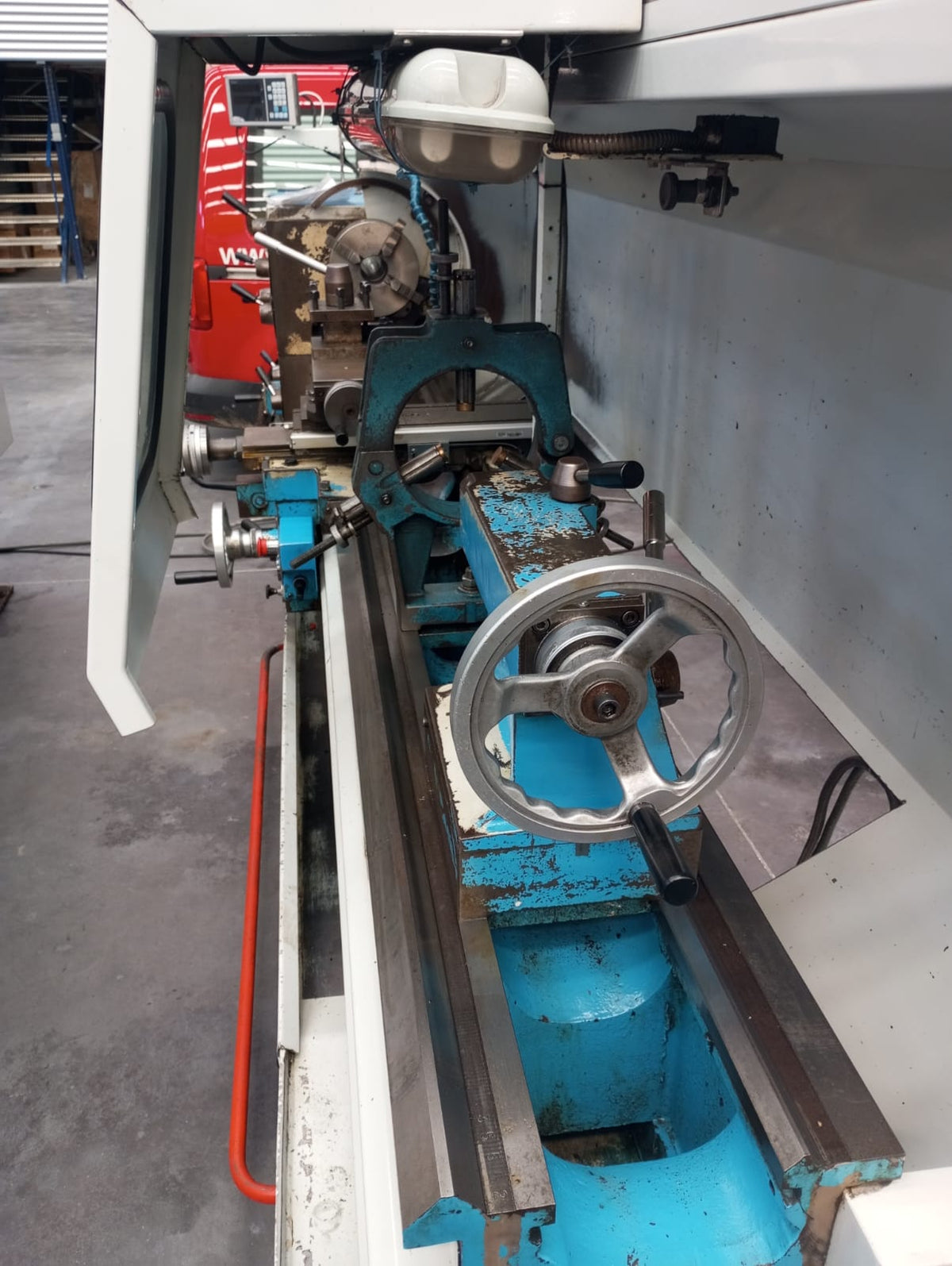

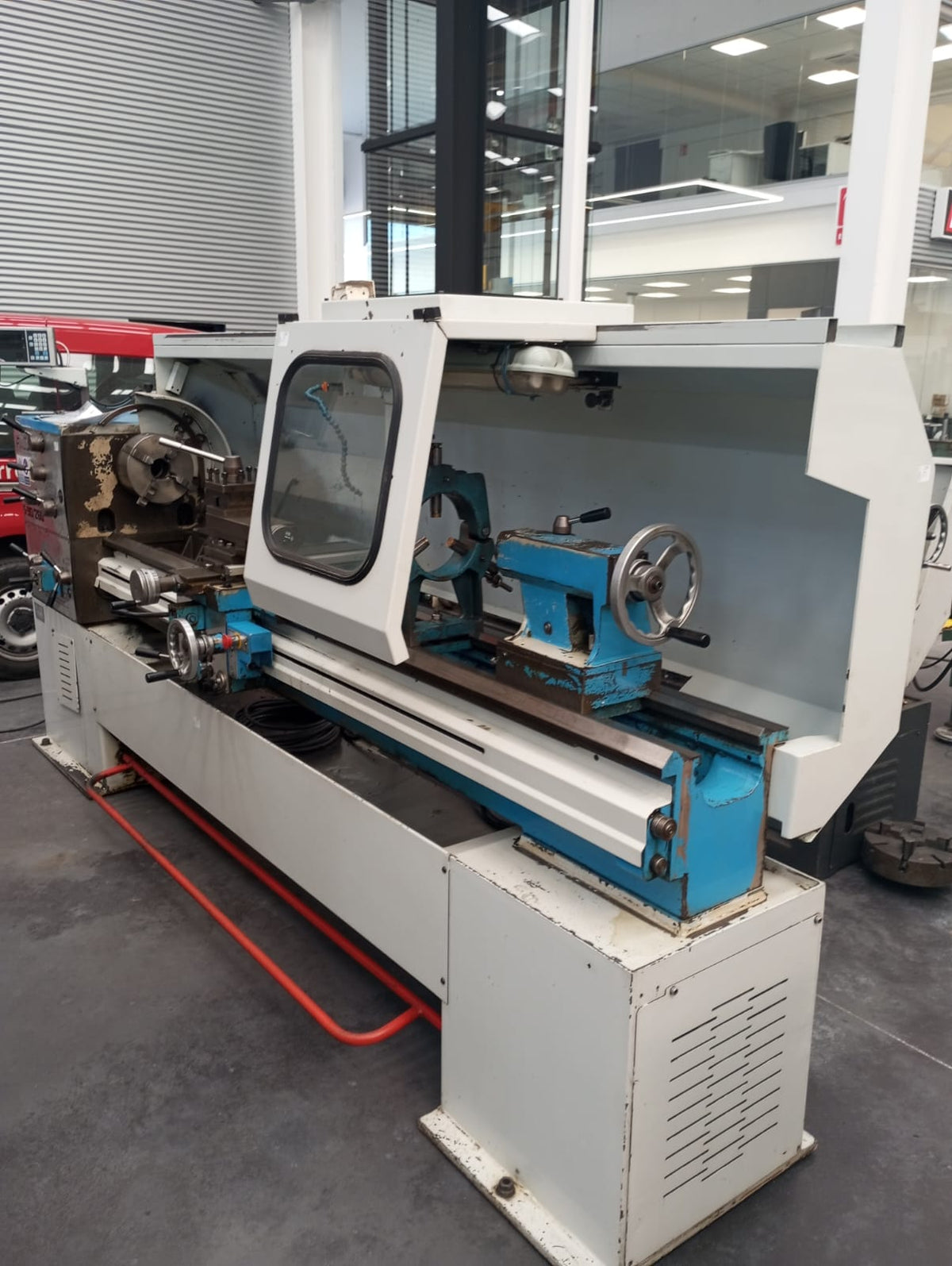

- Luneta fija, protección con ventana y manguera de refrigerante
Aplicaciones típicas
Ejes, rodillos, casquillos, poleas y piezas de mantenimiento y reparación, además de roscado, en talleres de mecánica general.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Ohiko galderak
¿Qué longitud de pieza admite el Pinacho S-90/260?

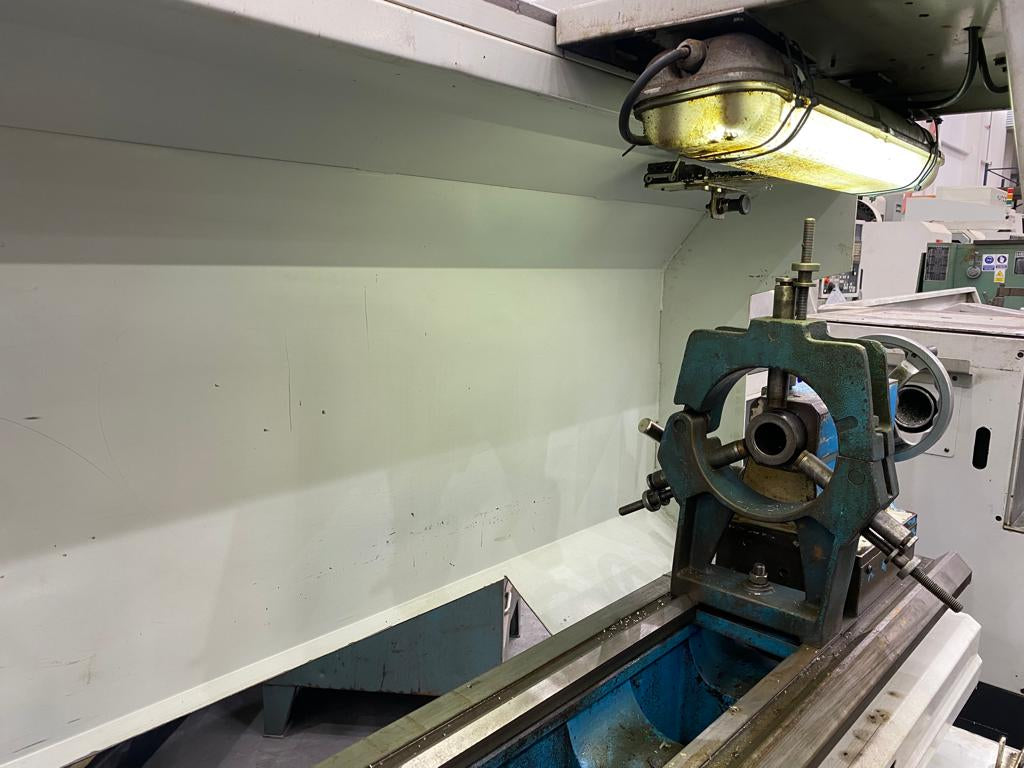

Según nuestra ficha, 2.225 mm entre puntos, con 530 mm de diámetro sobre bancada y 780 mm sobre escote. La luneta fija que se ve en las fotos ayuda a trabajar piezas largas y esbeltas sin que se flexionen durante el mecanizado.

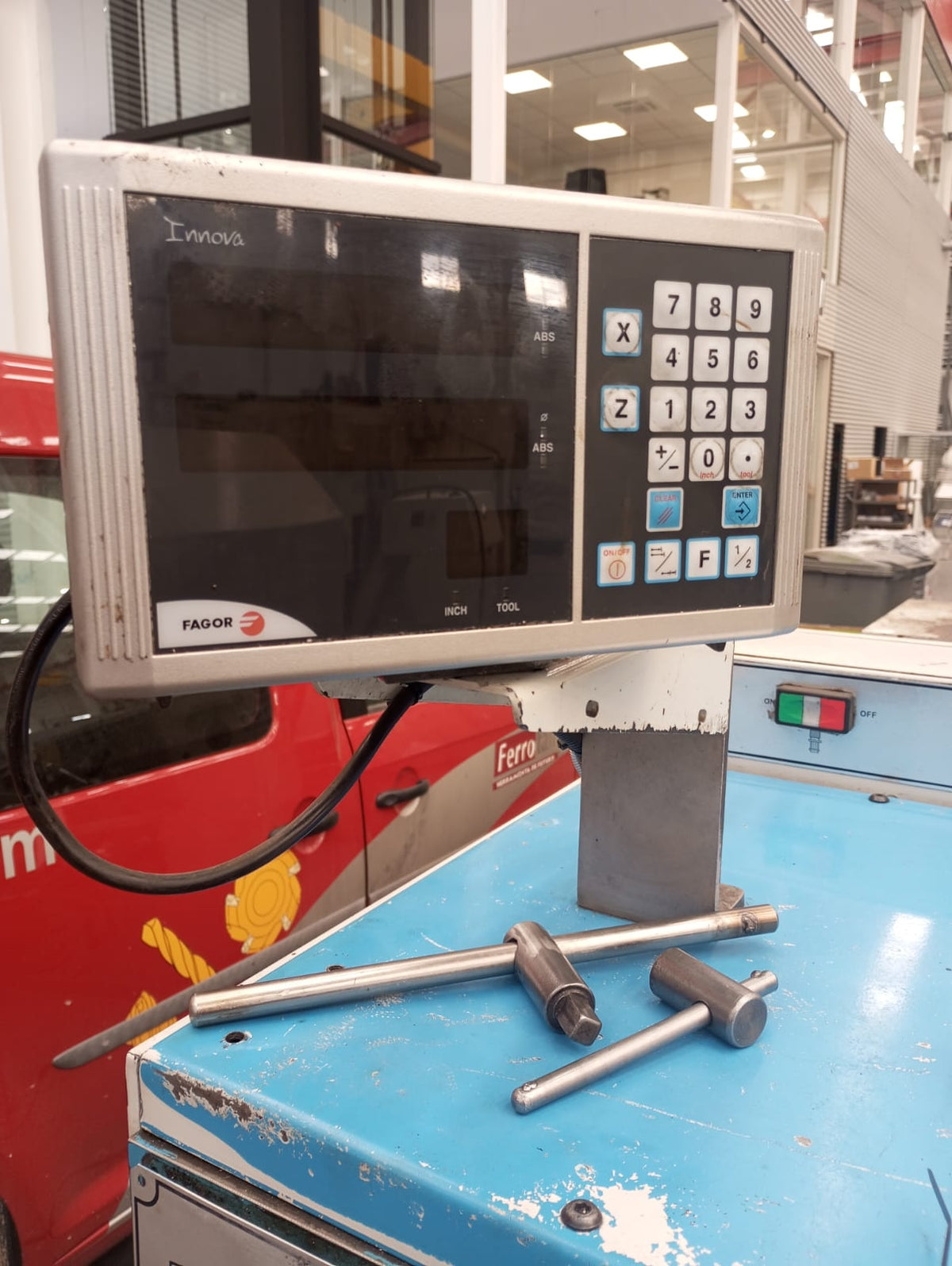

¿Lleva visualizador de cotas?
Sí. En las fotos de esta unidad se ve un visualizador digital de cotas Fagor modelo Innova. Permite leer la posición de los ejes con precisión, sin depender solo de los nonios de los volantes. No es un control numérico: el torno se maneja a mano.
¿Cuál es la velocidad del husillo?

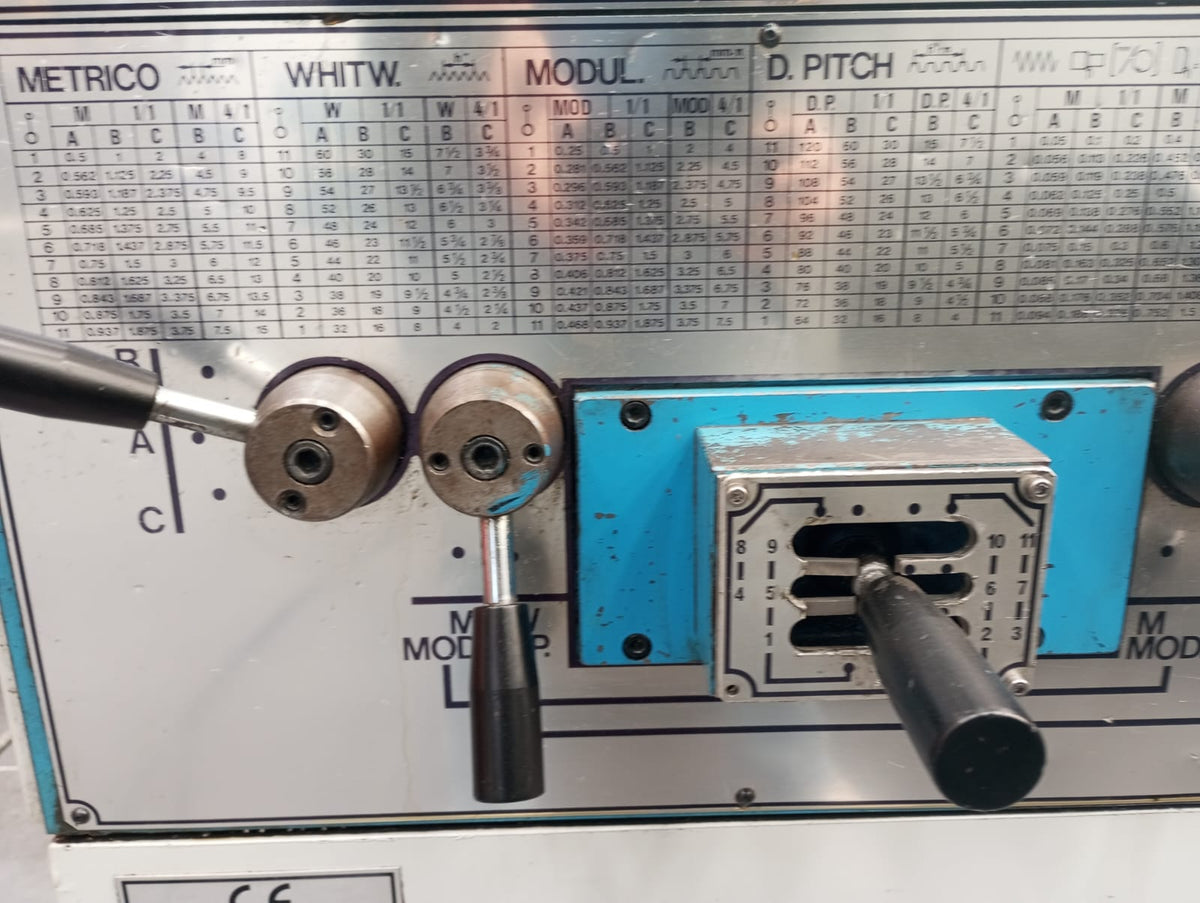

La ficha indica un rango de 30 a 1.500 rpm con un motor principal de 5,5 kW. Ese margen cubre desde el desbaste de piezas de gran diámetro a baja velocidad hasta el acabado de piezas más pequeñas. La gama exacta de velocidades por gama de engranajes se ve en el cuadro del cabezal.
