5 ardatzeko gantry motako mekanizazio-zentroa GROB GP1350
GROB-en 5 ardatzeko gantry berria: Ø 1.400 × 1.100 mm eta 3,6 t arteko piezak, buru unibertsala −2,5°-ko azpiebaketarekin eta 408 HSK-A100 erreminta arte.
- Ibilbideak X/Y/Z
- 1.400 · 1.950 · 1.100 mm
- Ardatz nagusia
- 11.000 rpm HSK-A100 · 611 Nm
- Mahaia · pieza gehienez
- 1.250 × 1.000 mm · pieza Ø 1.400
- Erremintak
- 156 (408 arte)
- Piezaren gehieneko karga
- 3.600 kg
- CNC kontrola
SIEMENS SINUMERIK ONE
24 lanordu baino gutxiagoan erantzungo dizugu.
Datu teknikoak
Hautatu atal bat xehetasuna ikusteko:
| Abiadura | Konoa | Potentzia (% 100 / % 40 ED) | Momentua (% 100 / % 40 ED) | Erabilgarritasuna |
|---|---|---|---|---|
| 11.000 rpm Ohikoena | HSK-A100 | 50 / 64 kW | 473 / 611 Nm | Seriekoa |
Interferentzia-bolumena, ardatzen posizioaren eta mahai motaren arabera: egiaztatu zure pieza sartzen den eskaintza eskatu aurretik.
| Mahaia / makina paletarekin | Ø 1.400 × 1.100 mm (paletarik gabe) |
|---|---|
| Paletarekin | Ø 1.250 × 1.100 mm |
| Atearen pasabidea | 1.250 × 1.100 mm |
| Interferentzia-diametro maximoa | Ø 1.750 × 1.650 mm (murrizketekin bakarrik) |
| Bi lerroko biltegia, bi aldaketa bertikalekin | 156 / 364 / 408 posizio HSK-A100 |
|---|---|
| Erreminta luzeak | 500 mm arte (900 mm aukeran, 12 posizio 364 bertsioan) |
| Biltegia | Ø gehienez 120 mm (320 mm alboko posizioak libre daudenean); pisua gehienez 50 kg |

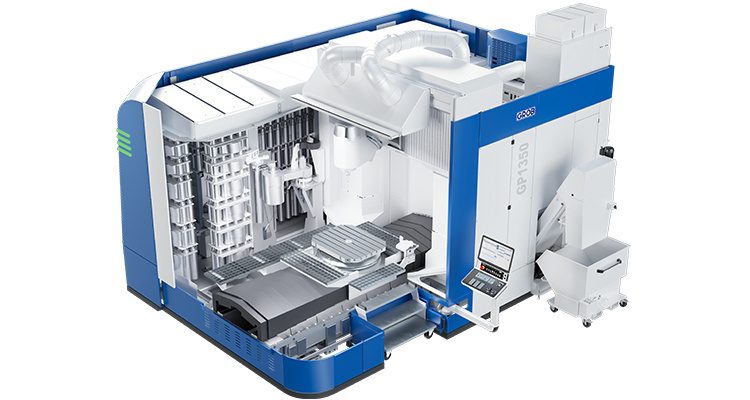

| Burua | fresatzeko buru unibertsal makurgarria (swivel head / clevis head), azpiebaketa −2,5° |
|---|---|
| Aurrerapen azkarra X/Y/Z (m/min) | X/Y/Z 60 / 50 / 50 |
| Azelerazioa X/Y/Z (m/s²) | 6 / 6 / 5 |
| Aurrerapen-indarra (kN) | 15 / 20 / 25 |
| Posizionatze-zehaztasuna | 0,006 mm; errepikagarritasuna < 0,0025 mm |
| Txirbila-txirbila denbora (s) | 4,7 |
| CNC kontrola | SIEMENS SINUMERIK ONE |

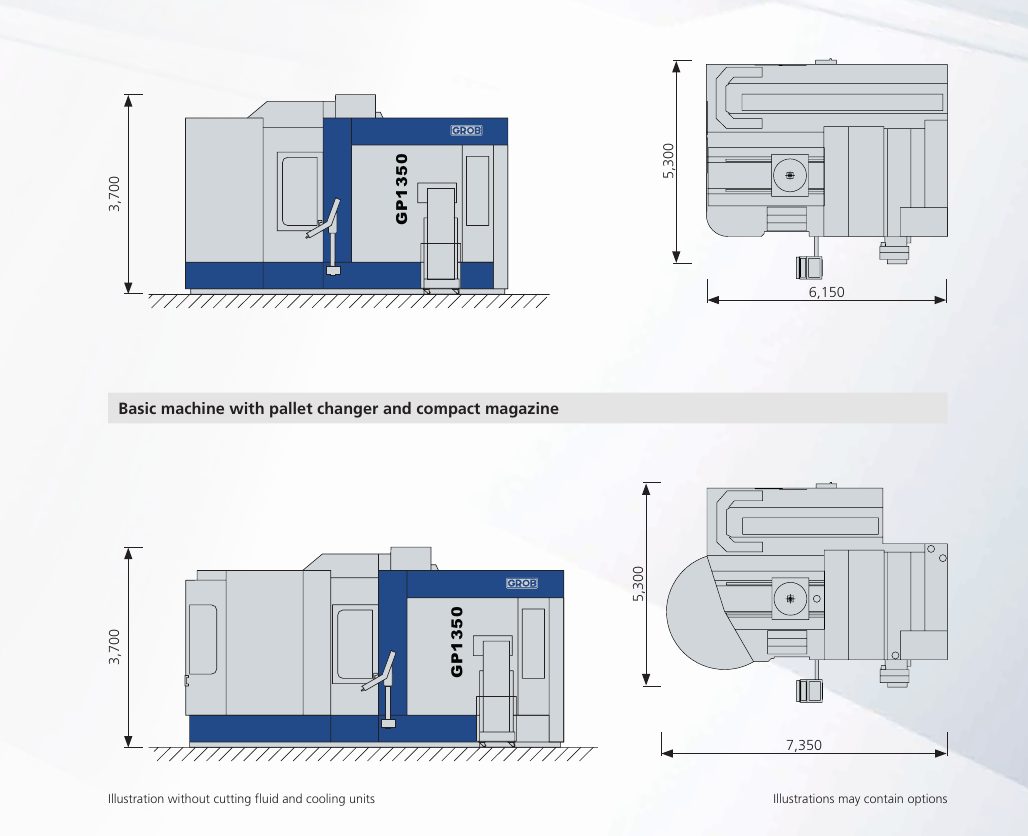

| Biltegi handitua duena | 5.300 × 6.150 × 3.700 mm (zabalera × luzera × altuera) |
| Aldagailuarekin eta biltegi trinkoarekin | 5.300 × 7.350 × 3.700 mm |
Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.
Automatizazio-aukerak
Lehen egunetik edo behar duzunean automatizatzeko prest: ardatz-ordu gehiago operadorerik gabe eta pieza bakoitzeko kostu txikiagoa.
PaletakPalet-aldagailu automatikoaPrestatu hurrengo pieza kanpoko paletan makinak mekanizatzen duen bitartean. Palet-biltegiak konektatzeko oinarria da.
✓ 800 × 800 eta 1.000 × 1.250 mm arteko paletak · 2.000 kg (2.600 kg aukeran)
PaletakPaleta-biltegi birakaria edo dorre motakoa (PSS-R / PSS-T)Zelula trinkoa, txandak osorik gainbegiratu gabe ekoizteko, lote txikiekin ere.
✓ PSS-R biltegi birakaria (konfigurazioa kontsultaren arabera)
PiezakGMR robot mugikor autonomoaPaletak eta piezak biltegiaren eta makinen artean garraiatzen ditu, operariorik gabe, zelula askoko lantegietarako.
✓ bateragarria GP1350 2026 flyerraren arabera
Zelula guztiak GROB4Automation softwarearekin kudeatzen dira (eskaeren plangintza, ERP/MES konexioa eta mugikorrerako abisuak). Bateragarritasunak GROB Automation 04/2025 katalogoaren arabera; berretsi konfigurazioa Ferrotall-ekin.
Deskribapena

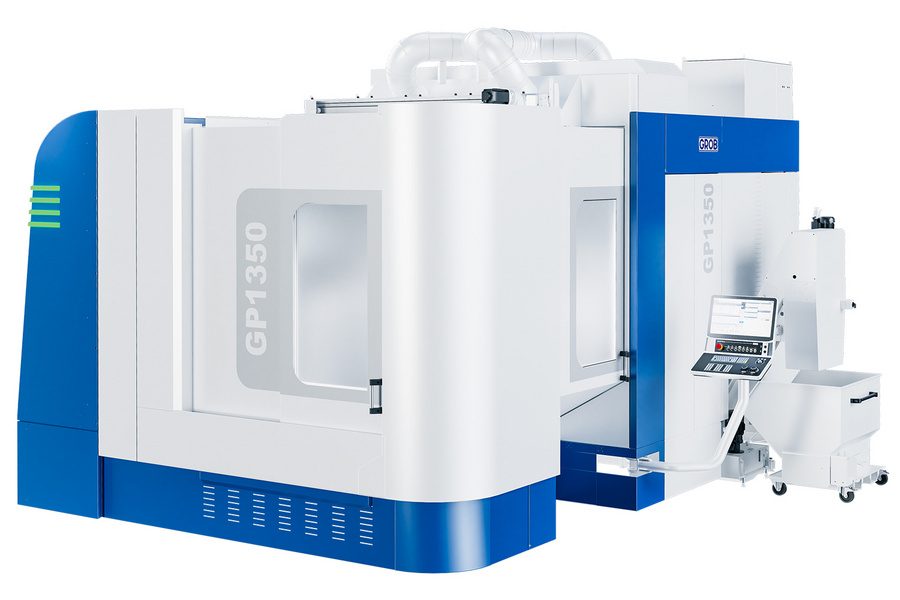

GROB GP1350 GROB-en 5 ardatzeko gantry motako mekanizazio-zentro berria da, 2026ko martxoan aurkeztua. GROB gama unibertsalaren zehaztasuna eta dinamika pieza handietara ekartzen ditu: gehienez Ø 1.400 × 1.100 mm eta 3.600 kg.
Indarguneak
- Fresatzeko buru unibertsal makurgarria −2,5°-ko azpiebaketarekin, 5 ardatzetan konturrak eta barrunbe sakonak mekanizatzeko.
- 11.000 rpm-ko HSK-A100 ardatz nagusia 611 Nm-rekin (40 % lan-zikloa) eta 64 kW-rekin: arbastatze astuna eta akabera makina berean.
- Bi lerroko biltegia 156, 364 edo 408 HSK-A100 erremintakoa, 900 mm arteko erreminta luzeekin (aukeran).
- 1.250 × 1.000 mm-ko mahaia edo 800 × 800 eta 1.000 × 1.250 mm arteko paletak, palet-aldagailuarekin eta PSS-R biltegi birakariarekin, automatizatzeko.
- SIEMENS SINUMERIK ONE kontrola eta 0,006 mm-ko posizionatze-zehaztasuna.
Aplikazioak
Egitura eta karkasa handiak, moldeak, makinen eta energiaren osagaiak, aeroespaziala eta 5 ardatzetako mekanizazio zehatza behar duten tamaina handiko piezak.
Ferrotall GROB-en banatzaile eta zerbitzu tekniko ofiziala da Espainian. GP1350-aren konfigurazioan, automatizazioan eta instalazioan aholkatzen dizugu.
Ferrotall zerbitzua
- Instalazioa eta prestakuntza Gure talde teknikoak makina zure tailerrean martxan jarri eta zure langileei prestakuntza ematen die.
- Zerbitzu tekniko propioa Zerbitzu teknikoa, teknikari espezializatuekin eta ordezko piezekin, zure makinak ekoizten jarrai dezan.
- Aplikazio-aholkularitza Makina eta ekipamendua aukeratzen laguntzen dizugu, zure piezen eta produkzioaren arabera.
- 45 urte baino gehiago Makina-erreminten banatzailea, Monforte del Cidetik (Alicante).
