PINACHO
TORNO PINACHO S90/225
- Urtea
- 1997
- Biraketa-diametroa bankadan
- 450
- Puntuen artean
- 1650
- Pisua
- 1550
Astero sartzen dira makinak, eta hornitzaile-sare batekin lan egiten dugu Europa osoan. Esan iezaguzu zer behar duzun eta makina berdin edo antzeko bat bilatuko dizugu.
24 lanordu baino gutxiagoan erantzungo dizugu.
Fitxa teknikoa
Datu orokorrak
| MODELO | S-90/225 |
|---|---|
| AÑO | 1997 |
Tornutzea
| DISTANCIA ENTRE PUNTOS | 1650 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 52 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 450 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 650 |
| DIAMETRO ADMITIDO SOBRE CARRO | 410 |
| ANCHURA BANCADA | 300 |
| LUNETA FIJA | Presente |
| PLATO DE TRES GARRAS | Presente |
Neurriak, pisua eta konexioa
| MEDIDAS EXTERIORES | 1265x2705x510 |
|---|---|
| PESO | 1550 |
Gure erosketa-fitxako datuak, egiaztatu beharrekoak. Erosi aurretik, berretsi iezaguzu edozein datu garrantzitsu edo etorri makina ikustera.
Deskribapena eta ekipamendua

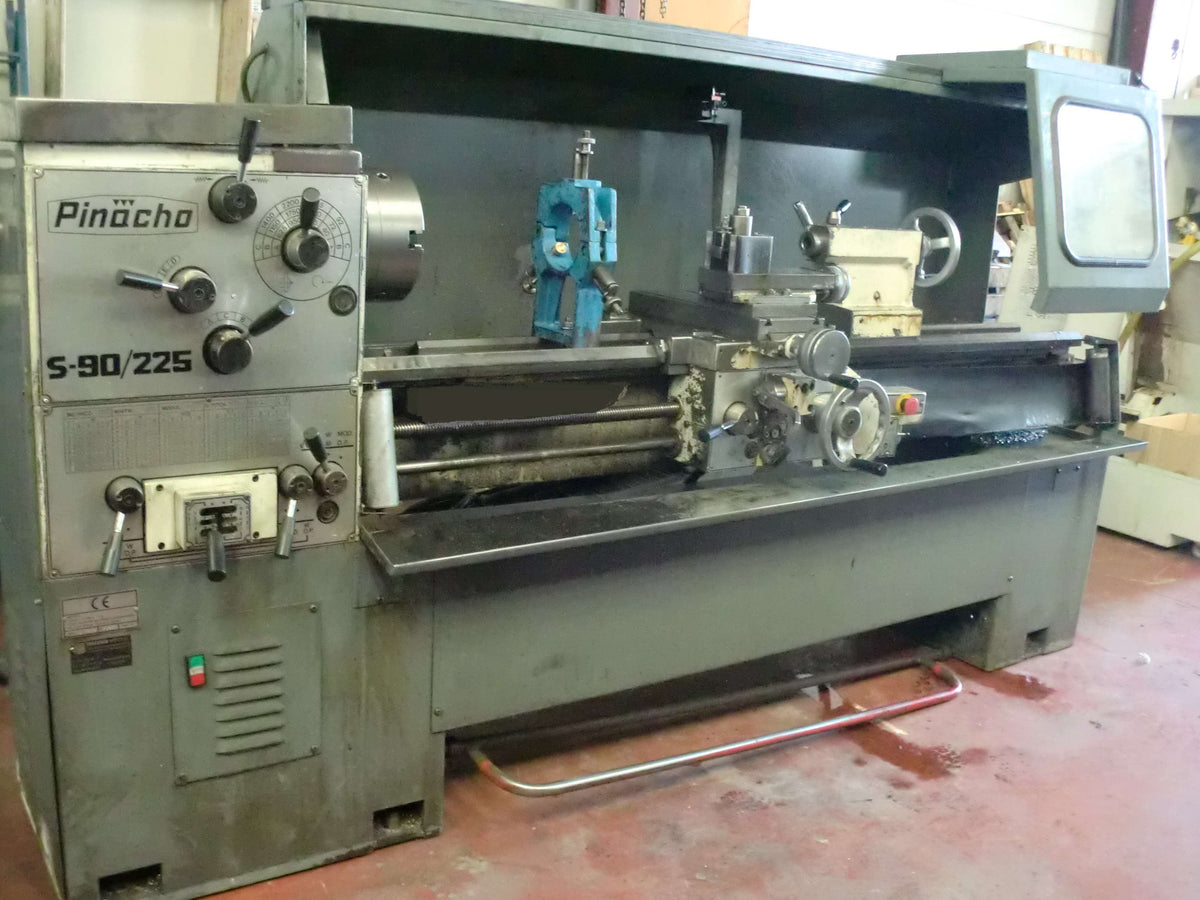

Torno paralelo Pinacho S-90/225
Torno paralelo de la serie S-90 de Pinacho con 1.650 mm entre puntos, 450 mm sobre bancada y 650 mm sobre escote. El agujero del husillo es de 52 mm. Es un torno para ejes largos y piezas medianas en talleres de mecanizado y mantenimiento.
Equipamiento visible

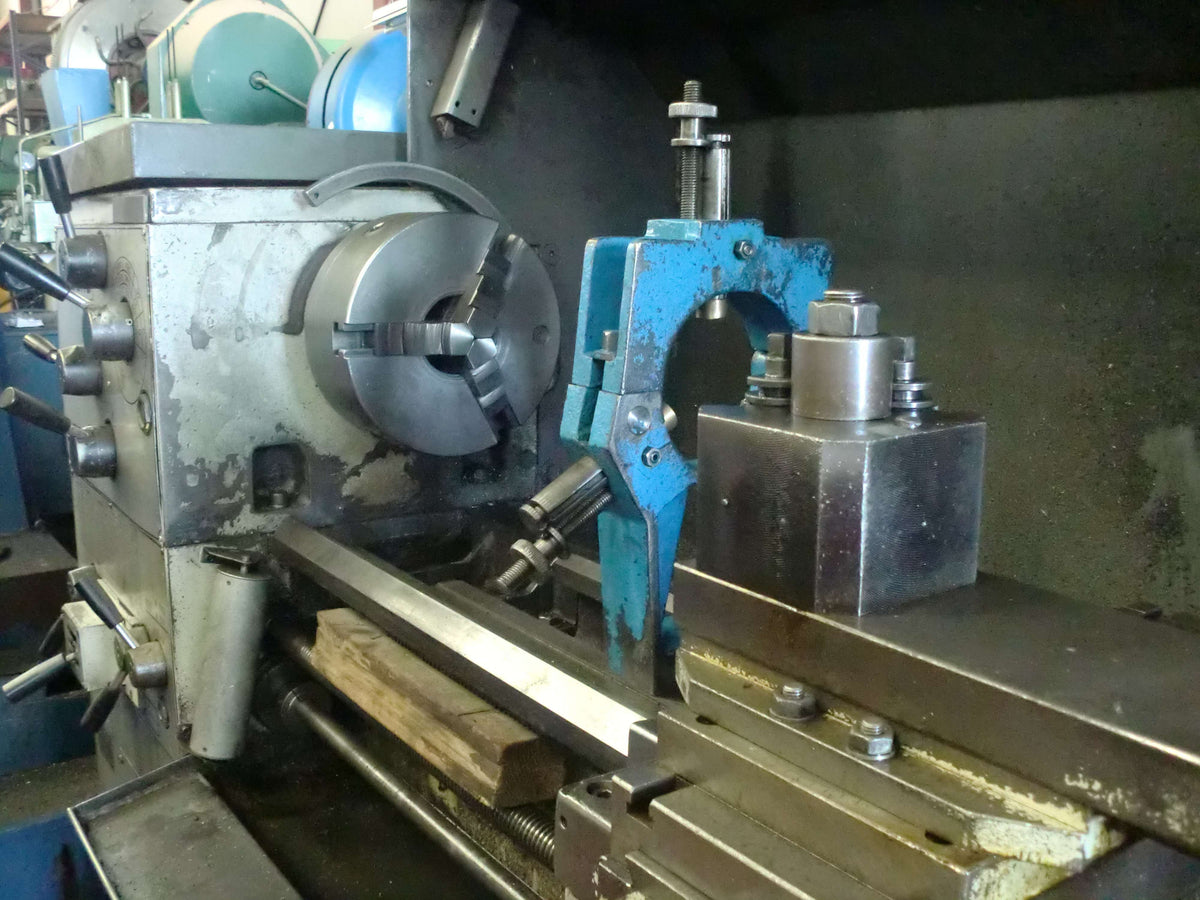

La placa del cabezal rotula «S-90/225» y lleva las tablas de roscas métrica, Whitworth, módulo y paso diametral. Se ven un plato de tres garras, un portaherramientas, una luneta fija azul sobre la bancada y una protección con ventana en el extremo de la bancada.
Configuración de esta unidad
- Marca y modelo: Pinacho S-90/225 (placa del cabezal)
- Año: 1997
- Distancia entre puntos: 1.650 mm
- Agujero principal: 52 mm
- Admitido sobre bancada: 450 mm; sobre escote: 650 mm; sobre carro: 410 mm
- Anchura de bancada: 300 mm
- Luneta fija sobre la bancada
- Plato de tres garras y portaherramientas
Aplicaciones típicas
Torneado de ejes y piezas largas con apoyo de luneta, roscado en métrico, Whitworth, módulo y paso diametral, en mecanizado general y mantenimiento.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Ohiko galderak
¿Qué longitud admite el S-90/225?
Según la ficha, 1.650 mm entre puntos, con 450 mm de diámetro sobre bancada y 650 mm sobre escote. Sobre la bancada hay una luneta fija, útil para apoyar ejes largos durante el torneado y evitar que se flexionen con el esfuerzo de corte.
¿Qué roscas permite tallar?

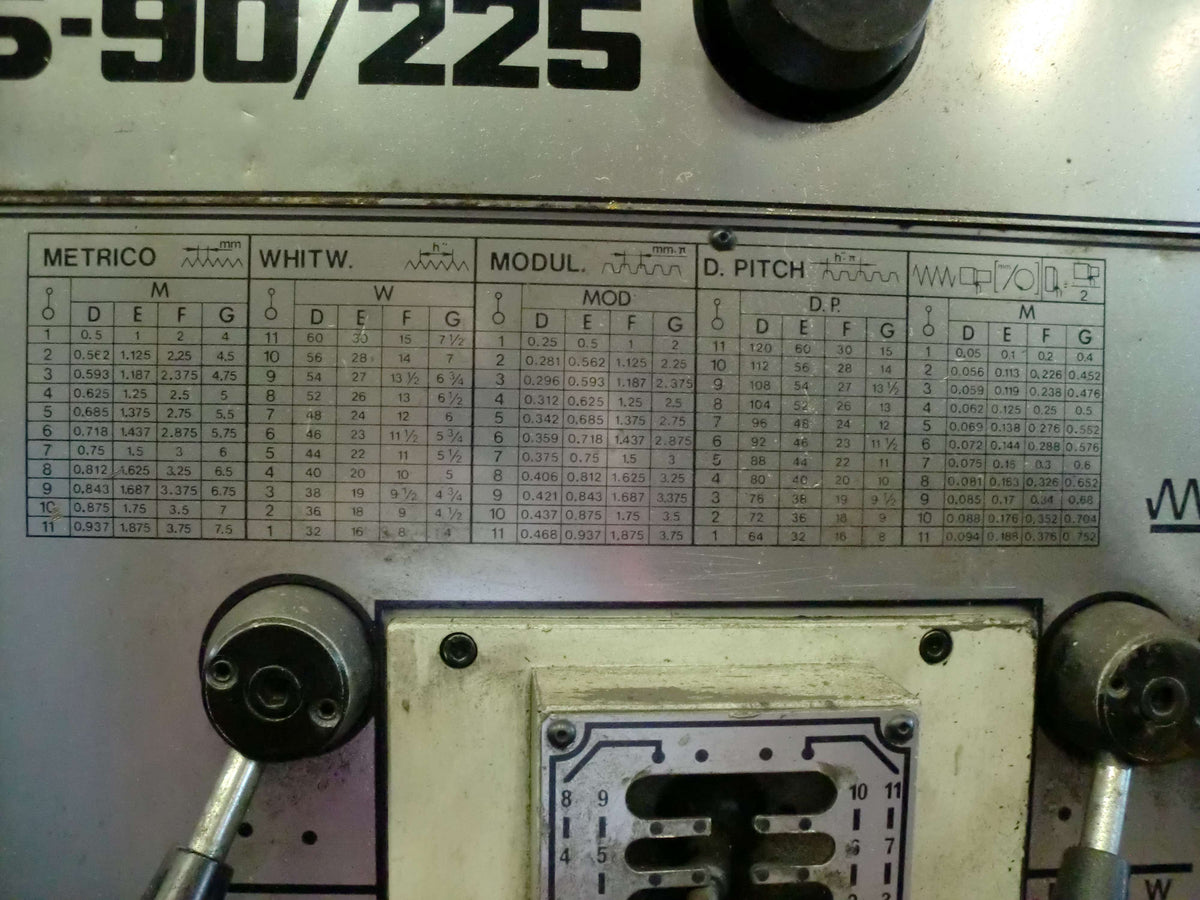

La placa de la caja de avances muestra tablas para roscas métrica, Whitworth, módulo y paso diametral, con las combinaciones de palanca para cada paso. Es útil para trabajos de reparación y mantenimiento con distintos estándares de rosca, sin necesidad de cambiar de máquina.
¿Para qué sirve la luneta fija?

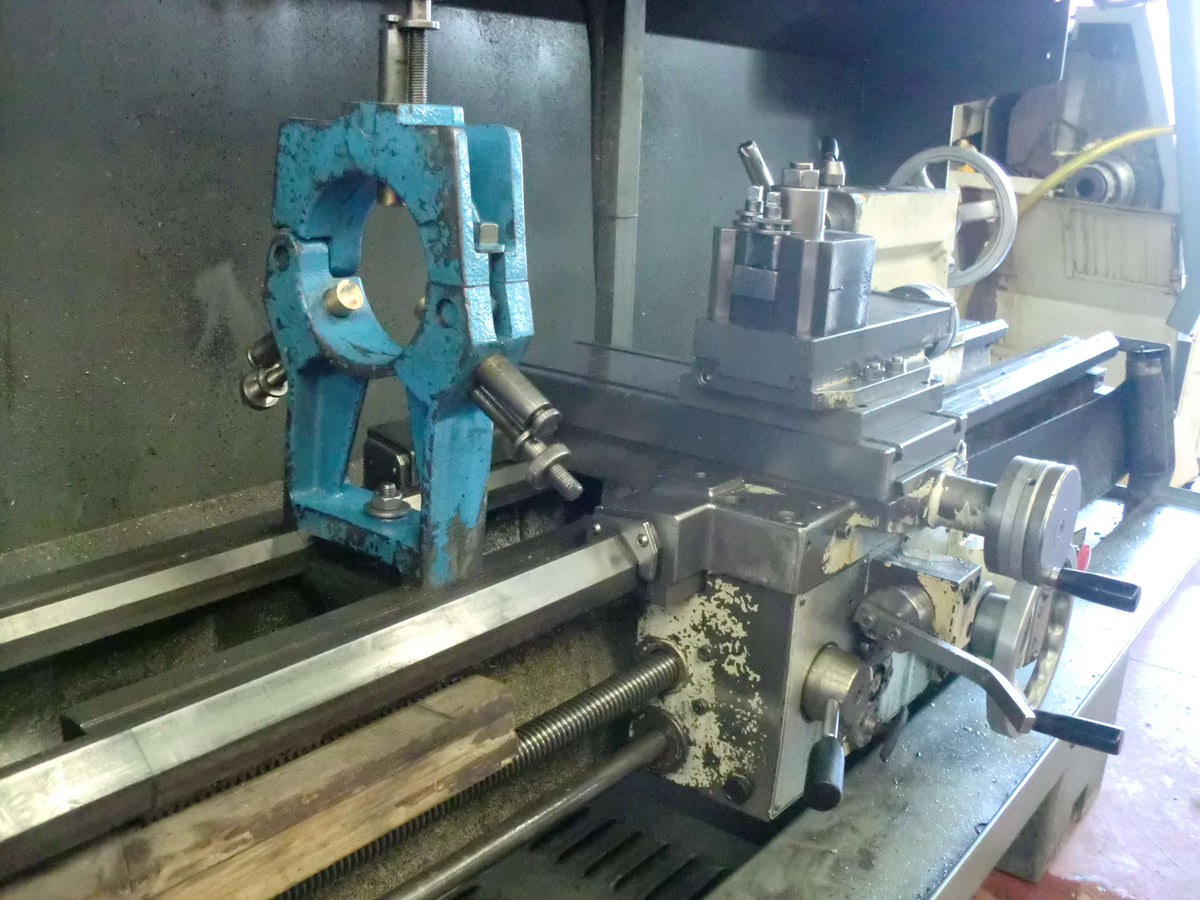

La luneta fija es un soporte con apoyos que se monta sobre la bancada y sujeta ejes largos o esbeltos por un punto intermedio, evitando vibraciones y flexión con el esfuerzo de corte. Esta unidad lleva una luneta fija azul sobre la bancada, útil con los 1.650 mm entre puntos de la ficha.
