PINACHO
TORNO PINACHO L1 180x1000
- Biraketa-diametroa bankadan
- 360
- Puntuen artean
- 1000
- Ardatzaren abiadura
- 60 - 2000
- Erremintak
- Lardi
- Potentzia
- 4
- Pisua
- 780
Astero sartzen dira makinak, eta hornitzaile-sare batekin lan egiten dugu Europa osoan. Esan iezaguzu zer behar duzun eta makina berdin edo antzeko bat bilatuko dizugu.
24 lanordu baino gutxiagoan erantzungo dizugu.
Fitxa teknikoa
Datu orokorrak
| MODELO | L1/180x1000 |
|---|
Buruak eta ardatza
| RPM | 60 - 2000 |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 4 |
| PLACA DEL CABEZAL | Pinacho Mod. L-1/180 |
| VELOCIDADES | 60 a 2.000 rpm |
Tornutzea
| DISTANCIA ENTRE PUNTOS | 1000 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 42 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 360 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 510 |
| DIAMETRO ADMITIDO SOBRE CARRO | 340 |
| ANCHURA BANCADA | 250 |
Erremintak eta ekipamendua
| PORTAHERRAMIENTAS | Lardi |
|---|
Neurriak, pisua eta konexioa
| MEDIDAS EXTERIORES | 2170 x 950 x 1285 |
|---|---|
| PESO | 780 |
Gure erosketa-fitxako datuak, egiaztatu beharrekoak. Erosi aurretik, berretsi iezaguzu edozein datu garrantzitsu edo etorri makina ikustera.
Deskribapena eta ekipamendua

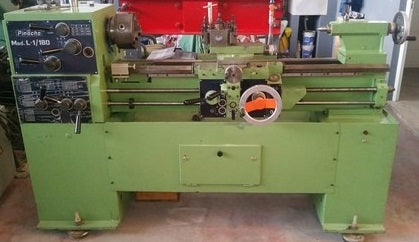

Torno paralelo Pinacho L-1/180
Torno paralelo de la serie L-1 de Pinacho, con 1.000 mm entre puntos y 360 mm de diámetro sobre bancada. Es un torno compacto para ejes, casquillos y piezas pequeñas y medianas en talleres de mecanizado y mantenimiento.
Equipamiento visible

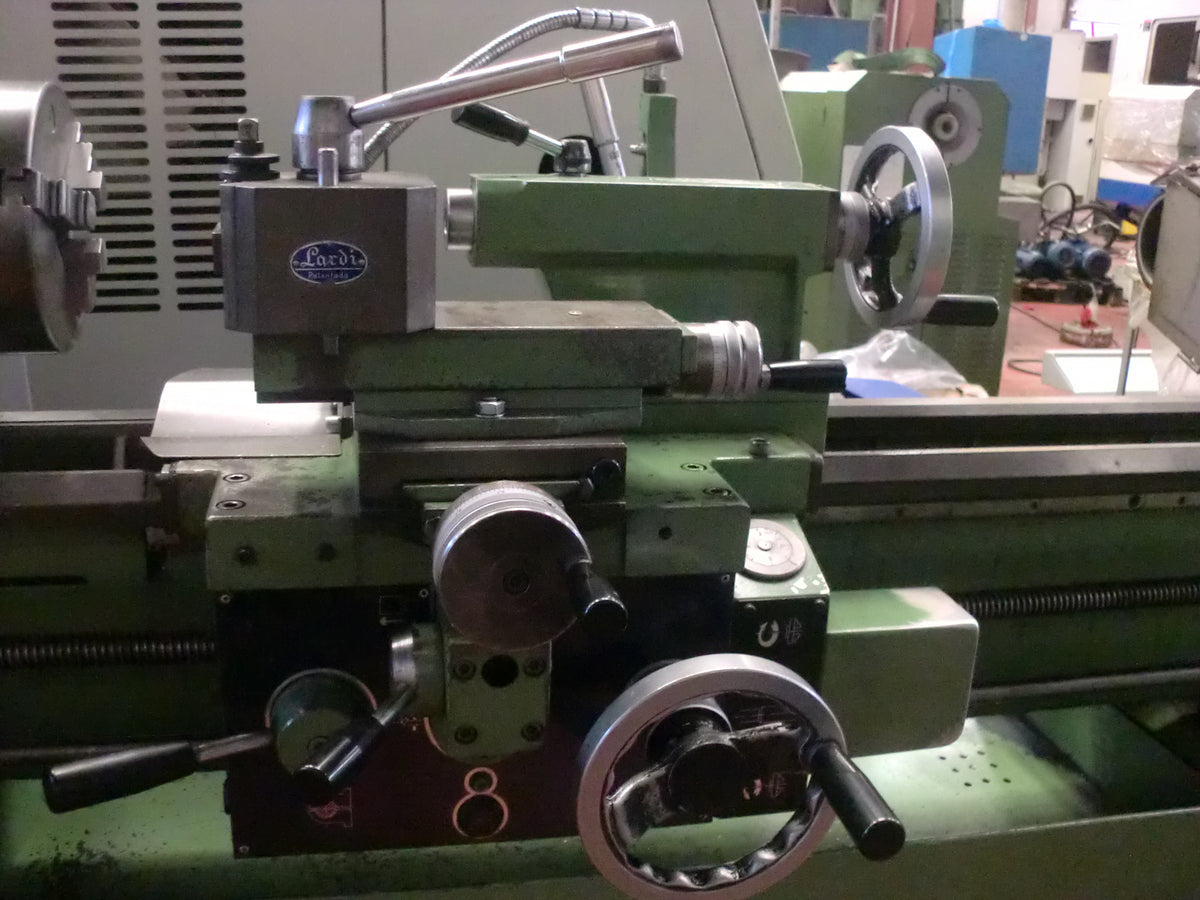

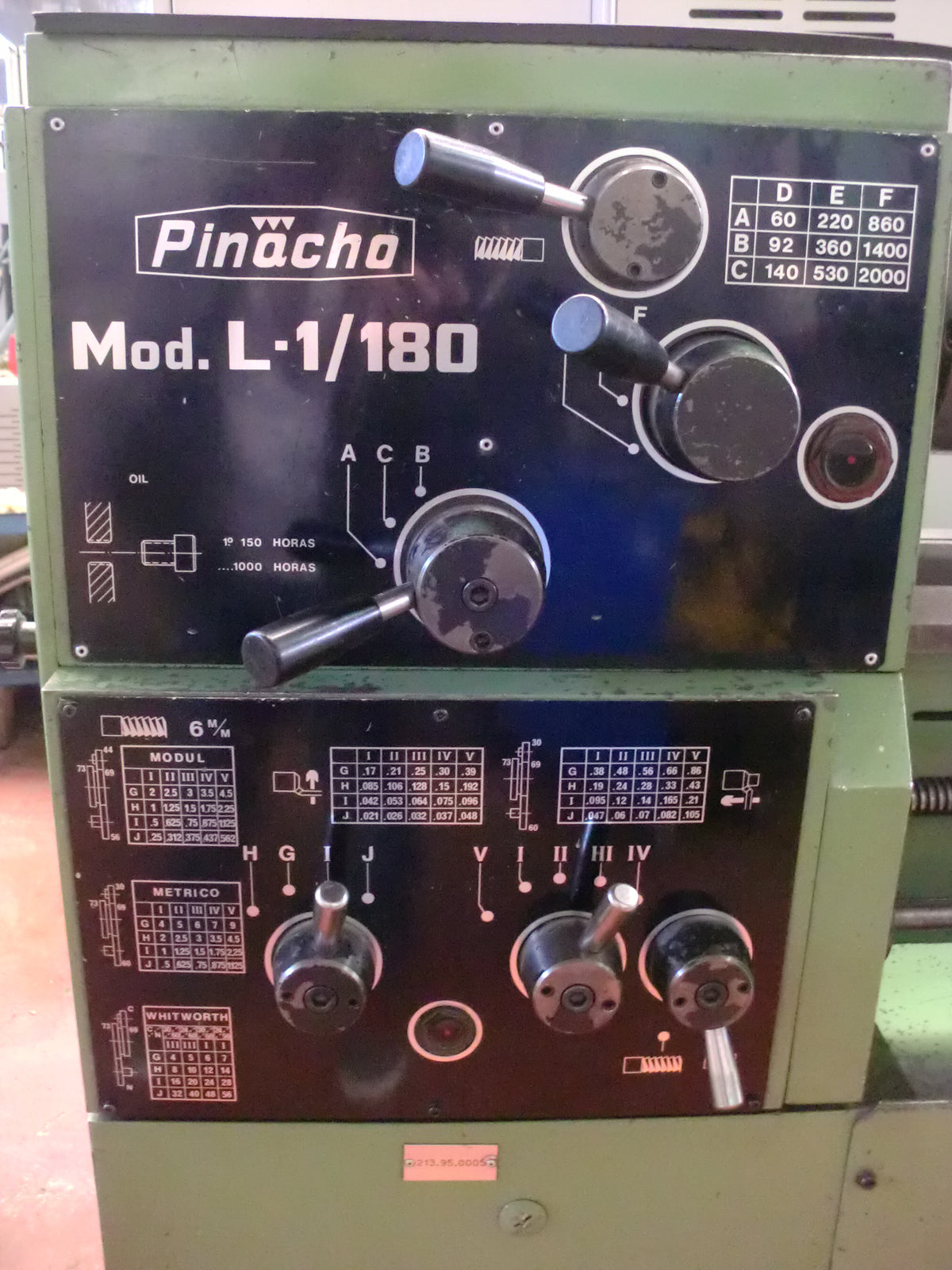

La placa del cabezal rotula «Mod. L-1/180» y recoge una tabla de velocidades con tres gamas, de 60 a 2.000 rpm, y tablas de roscas métricas, Whitworth y módulo y de avances longitudinales y transversales. Se ve un portaherramientas Lardi, plato de tres garras, lámpara flexible y volantes con dial graduado.
Configuración de esta unidad
- Marca y modelo: Pinacho L-1/180 (placa del cabezal)
- Distancia entre puntos: 1.000 mm
- Agujero principal: 42 mm
- Admitido sobre bancada: 360 mm; sobre escote: 510 mm; sobre carro: 340 mm
- Anchura de bancada: 250 mm
- Velocidades: 60 a 2.000 rpm (placa)
- Medidas exteriores: 2.170 x 950 x 1.285 mm
- Portaherramientas Lardi y plato de tres garras
Aplicaciones típicas
Torneado y roscado de piezas pequeñas y medianas en talleres de mecanizado, mantenimiento, utillaje y formación.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Ohiko galderak
¿Qué rango de velocidades tiene el Pinacho L-1/180?
La placa del cabezal da tres gamas de velocidades, con valores desde 60 hasta 2.000 rpm, y nuestra ficha coincide con ese rango. Las gamas se seleccionan con las palancas del cabezal y la tabla completa, con las rpm de cada combinación, se consulta en la máquina durante la visita.
¿Qué roscas puede tallar?
La placa de la caja de avances incluye tablas para rosca métrica, Whitworth y módulo, además de avances longitudinales y transversales. Las combinaciones de palancas para cada paso figuran en esa misma placa, lo que resulta útil en trabajos de reparación con distintos estándares de rosca.
¿Qué diámetro de barra pasa por el husillo?
Según la ficha, el agujero principal es de 42 mm. Es un dato útil para torneado de barra, aunque la longitud de barra pasante puede quedar limitada por el contrapunto y la protección, por lo que conviene verificar la configuración real.
