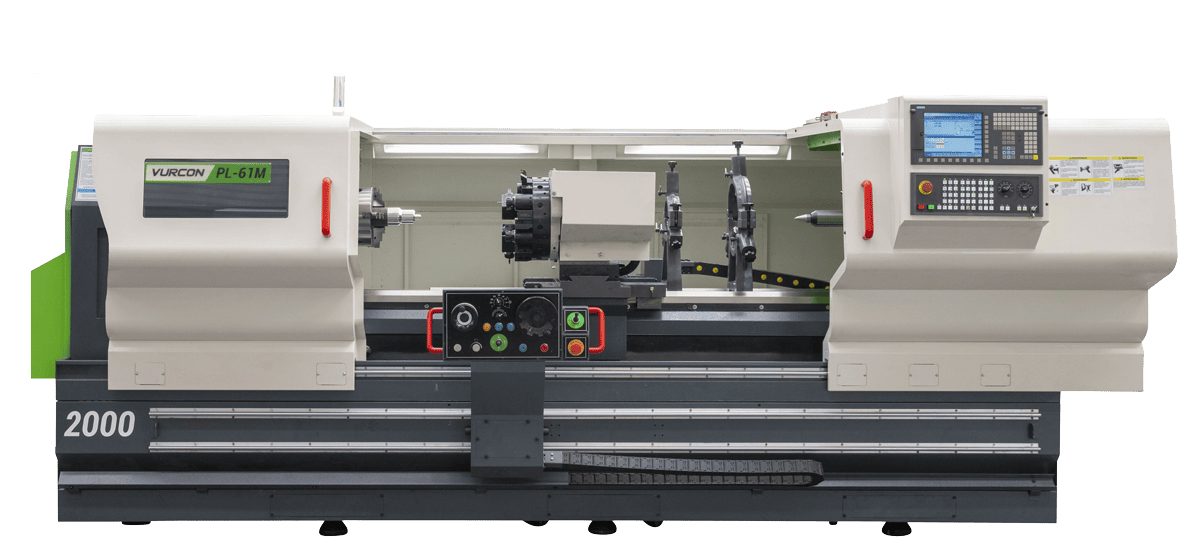

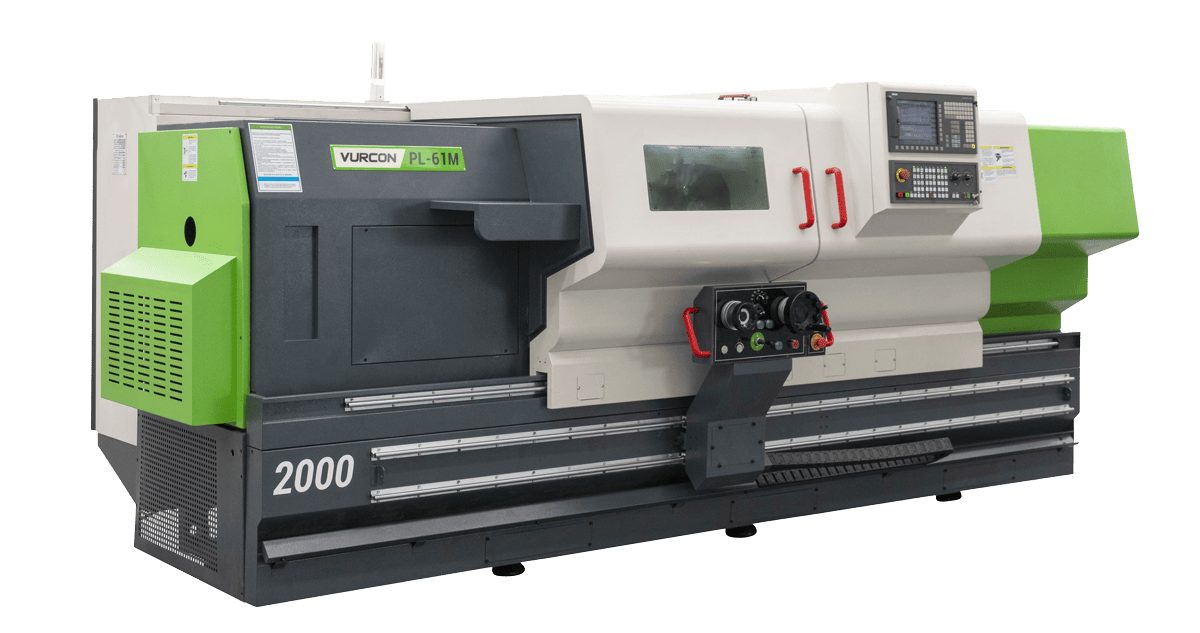

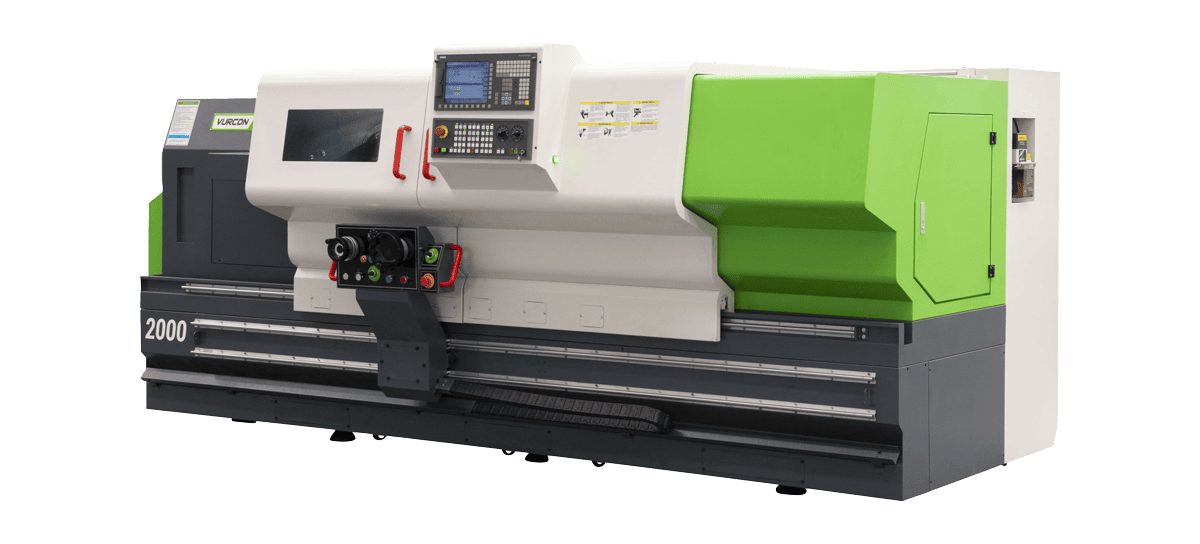

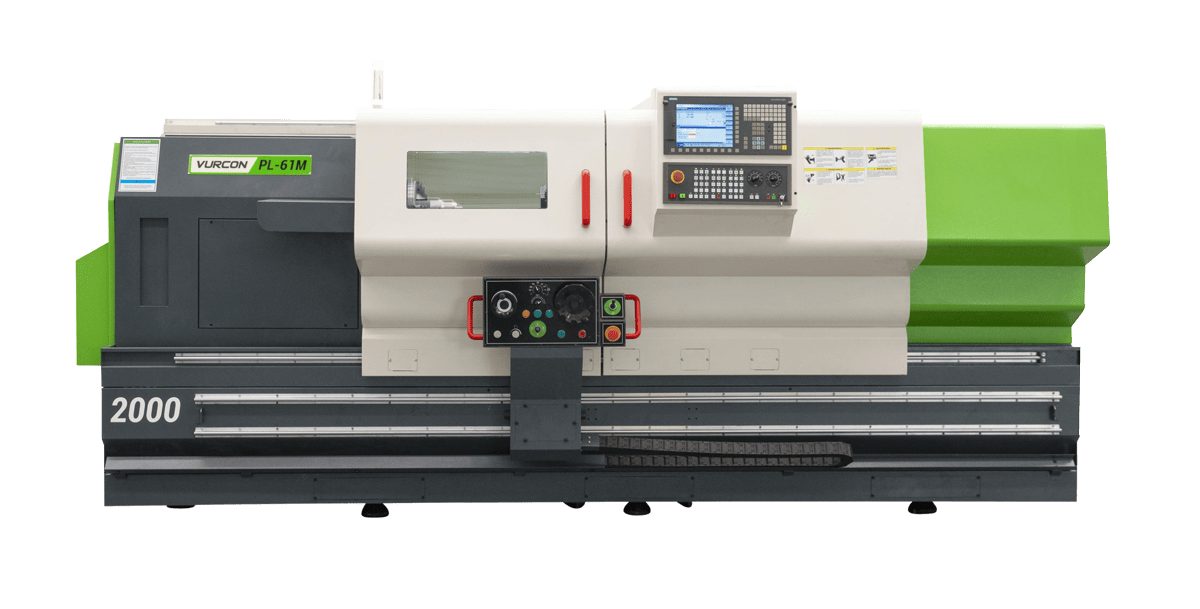

Erreminta motordun tornu paraleloa Vurcon PL-61M × 2000
C ardatza eta 12 erreminta motordun VDI30F dituen tornu paraleloa: tornoketa, zulaketa eta fresaketa lotura berean.
- X/Z ibilbideak
- X 290 · Z 1.650 mm
- Ardatz nagusia
- 2.500 rpm A2-8 · 11 kW
- Biraketa-diametroa · gehieneko pieza
- Ø 610 mm · tornoketa Ø 360 × 1.920 mm
- Erreminta-dorrea
- 12 posizio motordun VDI30F + C ardatza
- Pisua
- 3.600 kg
- CNC kontrola
FAGOR 8060 Elite T-ICU
24 lanordu baino gutxiagoan erantzungo dizugu.
Datu teknikoak
Hautatu atal bat xehetasuna ikusteko:
| Abiadura | Konoa | Potentzia (% 100 / % 40 ED) | Momentua (% 100 / % 40 ED) | Erabilgarritasuna |
|---|---|---|---|---|
| 2.500 rpm Ohikoena | A2-8 | 11 kW | Estandarra · aldagailu elektronikoa · ardatz nagusiaren pasabidea Ø 82 mm · C ardatza |
Interferentzia-bolumena, ardatzen posizioaren eta mahai motaren arabera: egiaztatu zure pieza sartzen den eskaintza eskatu aurretik.
| Bankada gaineko biraketa-diametroa | Ø 610 mm |
|---|---|
| Orga gaineko biraketa-diametroa | Ø 360 mm |
| Puntuen arteko distantzia | 2.000 mm |
| Gehieneko tornoketa | Ø 360 × 1.920 mm |
| Barra-pasabidea | Ø 78 mm |

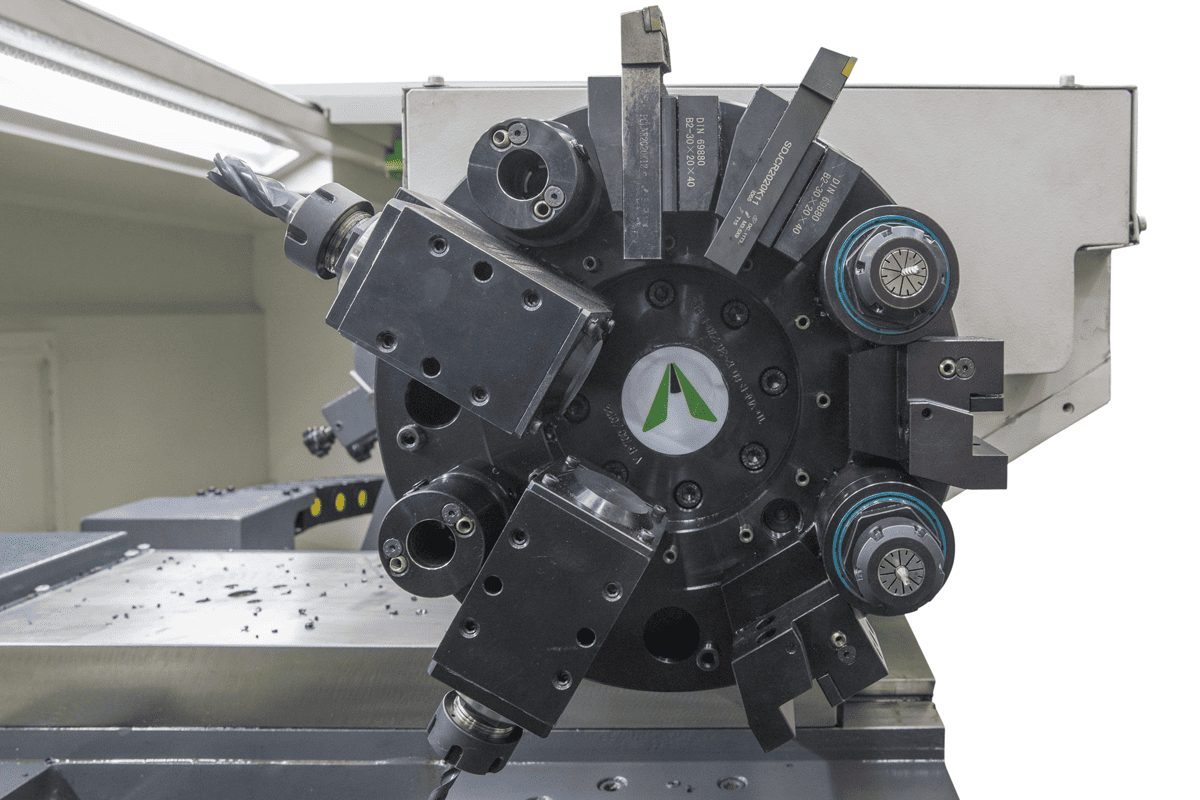

| Erreminta-dorre motorduna | 12 posizio motordun VDI30F + C ardatza · 5.000 rpm · 3,3 kW · 20 Nm |
|---|
| Aurrerapen azkarra X/Z (m/min) | 6 / 12 |
|---|---|
| X / Z ibilbideak | 290 / 1.650 mm |
| Gidaren arteko distantzia X/Z | 210 / 390 mm |
| Kontrapuntoa | Ø 75 mm · ibilbidea 150 mm · CM5 (eskuzkoa; hidraulikoa aukeran) |

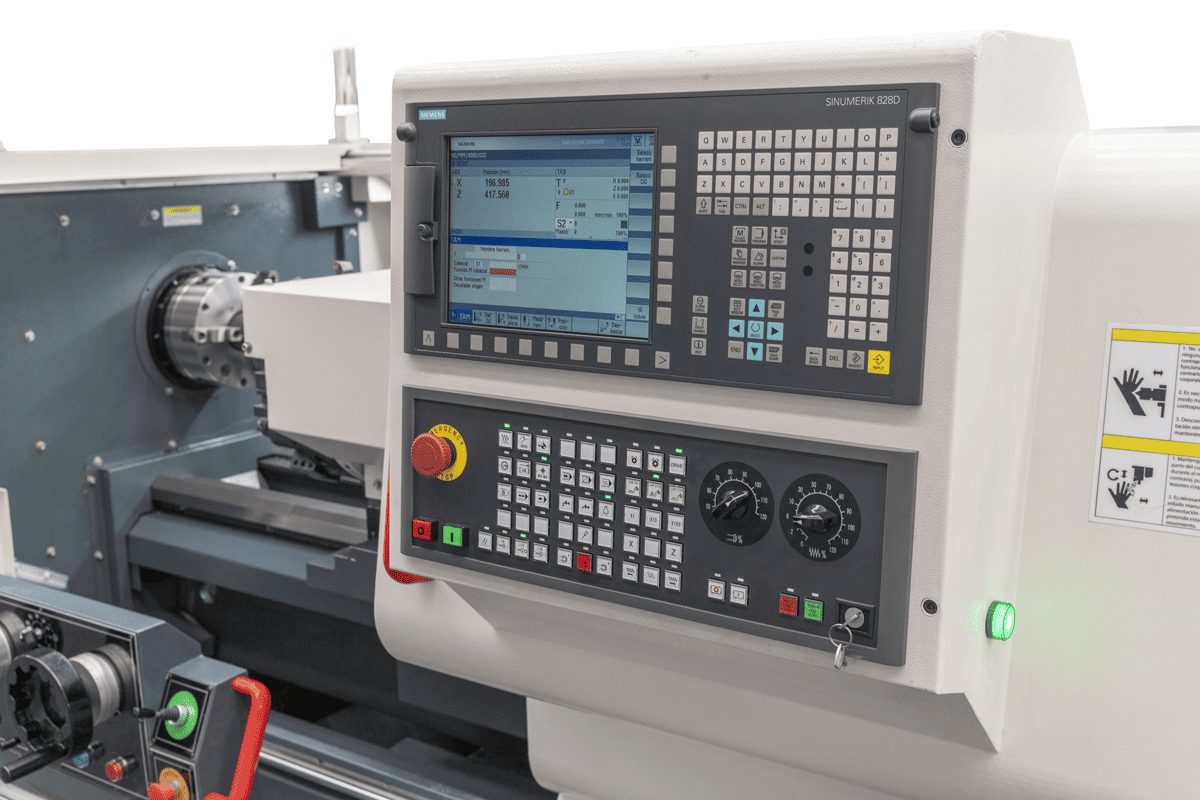

| CNC kontrola | FAGOR 8060 Elite T-ICU (aukeran: FANUC 0i-TF Plus Manual Guide i-rekin edo SIEMENS 828D ShopTurn-ekin) |
| Neurriak (luzera × zabalera × altuera) | 4.120 × 1.850 × 1.760 mm |
Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.
Deskribapena
Vurcon PL-61M × 2000 bankada paraleloko CNC tornua da, 2.000 mm-ko puntuen arteko distantziarekin. Bankada gaineko biraketa-diametroa Ø 610 mm da eta orga gainekoa Ø 360 mm; Ø 360 × 1.920 mm arte tornatzen du eta Ø 78 mm-ko barrak onartzen ditu. A2-8 ardatz nagusiak 2.500 rpm abiaduran biratzen du, 11 kW-ko potentziarekin. Abiadura-aldagailu elektronikoa. 3.600 kg-ko pisua du. 12 erreminta motordun VDI30F erreminta-dorreak eta C ardatzak zulatzea, hariztatzea eta fresatzea ahalbidetzen dute, pieza plateratik atera gabe.
Zertarako balio du
- Makineria, hidraulika eta transmisiorako ardatzak eta erdi-luzeko piezak.
- Kuña-zirrikituak, zulo erradialak eta fresatutako planoak dituzten ardatzak, lotura bakarrean.
- Hidraulika, pneumatika eta automozioko piezen ekoizpena.
Serieko ekipamendua
- FAGOR 8060 Elite T-ICU kontrola.
- 12 posizio motordun VDI30F erreminta-dorrea + C ardatza eta Ø 250 mm-ko 3 atzaparreko platera.
- Eskuzko kontrapuntua, Ø 75 mm-ko kanilarekin; luneta finkoa 20-130 eta 130-260 mm-koa, luneta higikorra 20-80 mm-koa.

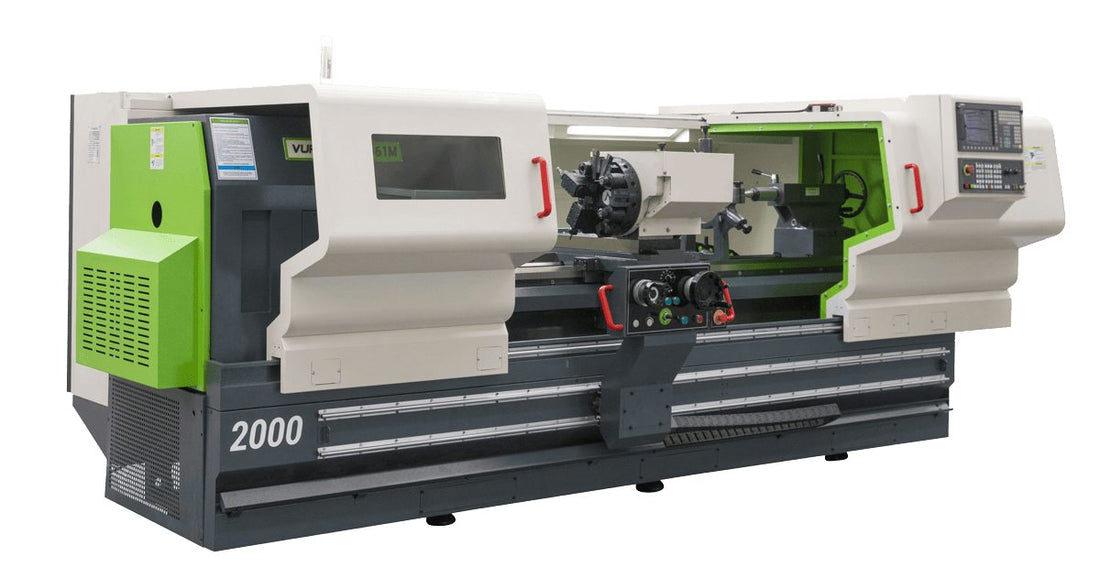

- Eskuzko bolanteak, lubrifikazioa, hozketa, txirbil-erretilu erauzgarria eta karenatu osoa.
Aukeran, FANUC 0i-TF Plus edo SIEMENS 828D kontrola, plater eta kontrapuntu hidraulikoak, txirbil-garraiagailua eta koadro elektrikorako aire girotua eskain daitezke. PL-61M seria 1.000, 1.500 eta 3.000 mm-ko puntuen arteko distantziarekin ere fabrikatzen da.
Vurcon Ferrotall Taldeko CNC makineriaren marka da. Ferrotall arduratzen da salmentaz, garraioaz, martxan jartzeaz eta prestakuntzaz zure tailerrean, zerbitzu tekniko propioarekin eta ordezko piezekin Espainian. Eskatu aurrekontua behar duzun konfigurazioarekin.
Ferrotall zerbitzua
- Instalazioa eta prestakuntza Gure talde teknikoak makina zure tailerrean martxan jarri eta zure langileei prestakuntza ematen die.
- Zerbitzu tekniko propioa Zerbitzu teknikoa, teknikari espezializatuekin eta ordezko piezekin, zure makinak ekoizten jarrai dezan.
- Aplikazio-aholkularitza Makina eta ekipamendua aukeratzen laguntzen dizugu, zure piezen eta produkzioaren arabera.
- 45 urte baino gehiago Makina-erreminten banatzailea, Monforte del Cidetik (Alicante).
