CMZ TL20S CNC tornua, bigarren eskukoa (2006)

Fitxa teknikoa

Datu orokorrak

Modeloa	TL20S
Kontrola	FANUC 21 i - TB
Urtea	2006

Buruak eta ardatza

Bigarren ardatz nagusiaren abiadura	5.000 rpm
Motor nagusiaren potentzia	7,5-10
Buruaren bira-abiadura (rpm)	50-4000

Tornutzea

Puntuen arteko distantzia	730
Orga gaineko biraketa-diametroa	510
Bankada gaineko biraketa-diametroa	680

Erremintak eta ekipamendua

Erreminta-dorre automatikoa	Bai

Neurriak, pisua eta konexioa

Pisua	5100

Beste datu batzuk

Mota	Bankada inklinatua
Barra-pasabidea	67
Gehieneko tornoketa-diametroa	430

Gure erosketa-fitxako datuak, egiaztatu beharrekoak. Erosi aurretik, berretsi iezaguzu edozein datu garrantzitsu edo etorri makina ikustera.

Deskribapena eta ekipamendua

CMZ TL20S bankada inklinatuko CNC tornua

CMZ fabrikatzaile euskaldunaren bankada inklinatuko CNC tornua, bigarren ardatz nagusiarekin piezaren bi aurpegiak ziklo berean mekanizatzeko. Serie ertainetan zehaztasuneko tornoketako piezak ekoizteko pentsatua dago: osagai hidraulikoak, automobilgintza, balbulagintza, ekipo-ondasunak eta barratik egindako piezak.

CMZren TL seriea

CMZk TL seriea ekoizpenerako bankada inklinatuko tornu trinko gisa aurkezten du. Gure fitxaren arabera, unitate honek bigarren ardatz nagusia dauka, eta horrek pieza transferitzea eta bigarren aurpegia amaitzea ahalbidetzen du operarioaren esku-hartzerik gabe. Fanuc 21i-TB kontrola tornoketako CNC oso hedatua da, laguntza tekniko eta ordezko pieza zabalekin.

Unitate honen konfigurazioa

Urtea: 2006

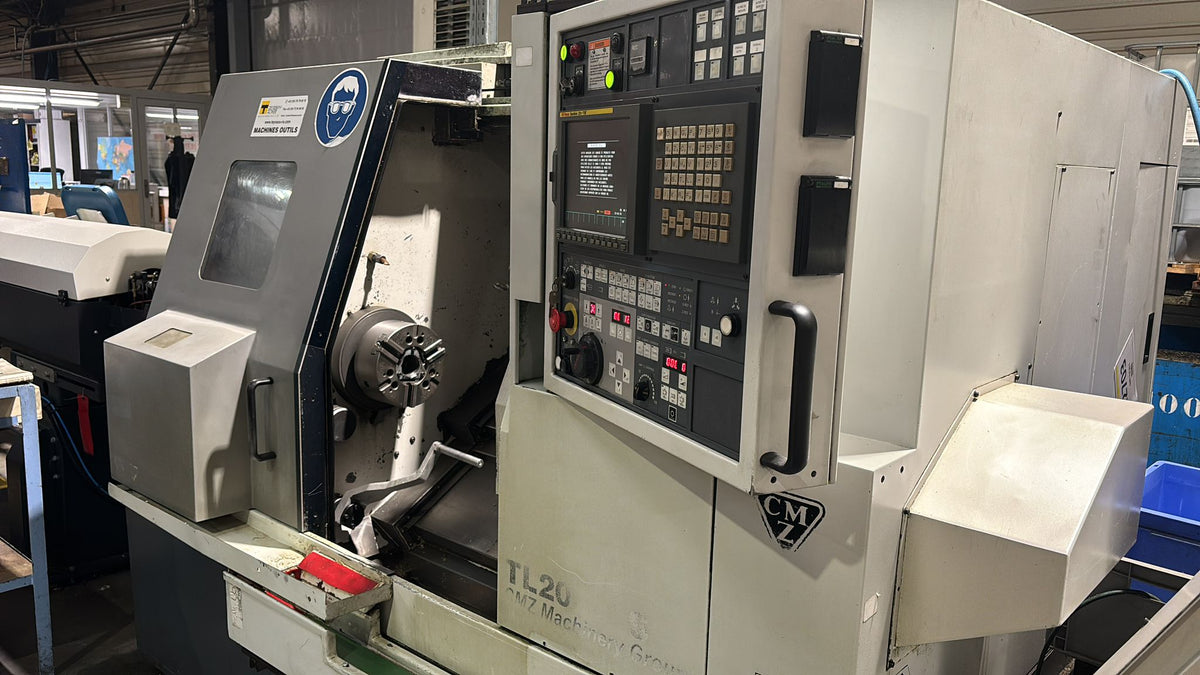

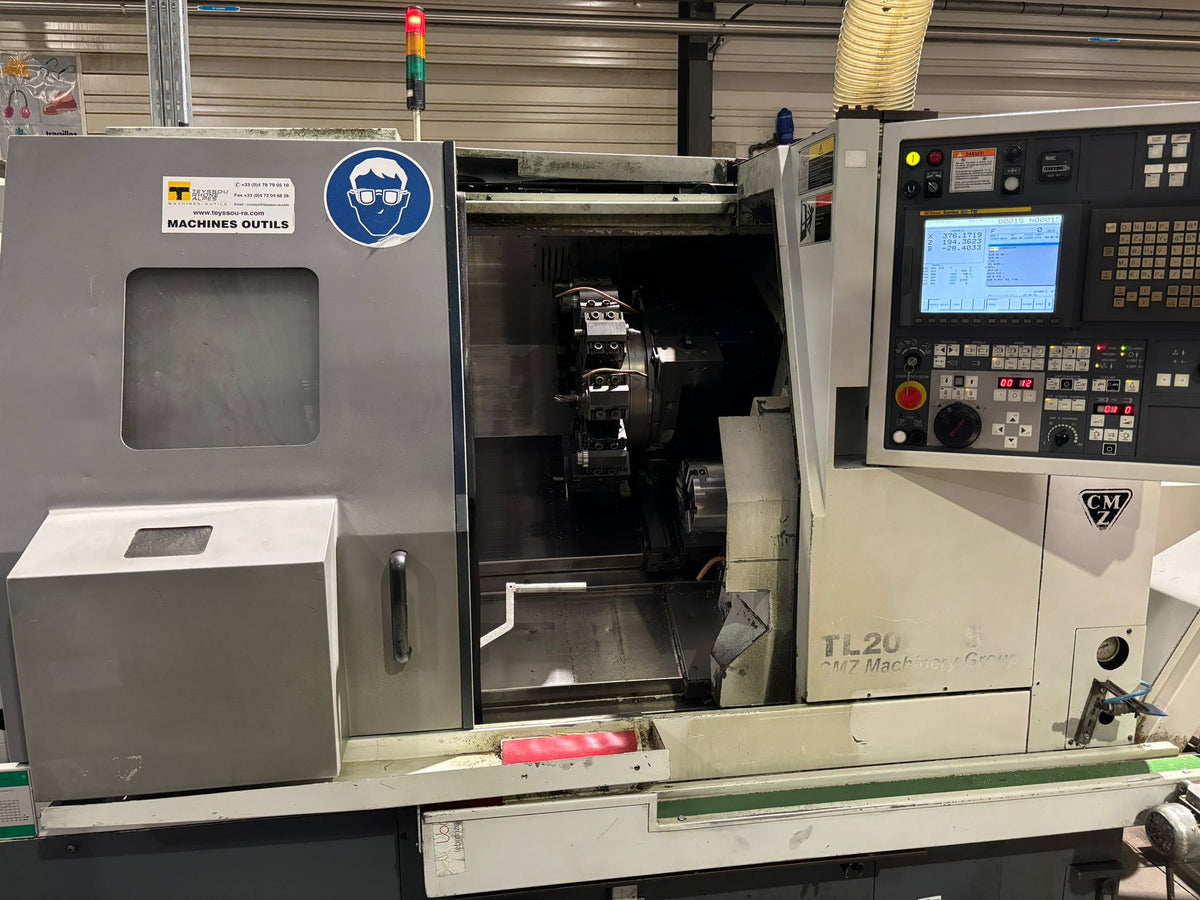

Kontrola: Fanuc 21i-TB (Fanuc panela 1 eta 2. argazkietan ikusgai)
Bankada inklinatua
Erreminta-dorre automatikoa: bai (1. argazkian ikusgai)
Bigarren ardatz nagusia: bai, 5.000 rpm arte
Buru nagusiaren abiadura: 50–4.000 rpm
Motor nagusiaren potentzia: 7,5 / 10 kW
Barra-pasabidea: 67 mm
Bankada gaineko biraketa-diametroa: 680 mm; orga gainekoa: 510 mm
Gehieneko tornoketa-diametroa: 430 mm
Puntuen arteko distantzia: 730 mm
Pisua: 5.100 kg

Ohiko aplikazioak

Pieza osoak ainguraketa bakarrean barratik edo pieza gordinetik, ardatz laburrak, burdin-zorroak, errakorrak eta brida txikiak, eta serie errepikakorrak azpikontratazio-tailerretan.

Ikus ezazu Ferrotallen

Makina Monforte del Cideko (Alicante) gure instalazioetan dago, eta bertan bisita dezakezu; jarri gurekin harremanetan martxan ikusteko edo bideo bat jasotzeko. Gure zerbitzu tekniko propioak ardura hartzen du garraioaz, instalazioaz eta martxan jartzeaz.

Ohiko galderak

Zer abantaila du CMZ TL20S-ren bigarren ardatz nagusiak?

Bigarren ardatz nagusiak pieza buru nagusitik hartzen du eta bigarren aurpegia ziklo berean mekanizatzea ahalbidetzen du, operarioak pieza buelta eman beharrik gabe. Horrela ainguraketak, denbora hilak eta posizionamendu-akatsak murrizten dira, bereziki erabilgarria tornoketako pieza osoen serietan.

Zer tamainako pieza onartzen du tornu honek?

Gure fitxaren arabera, bankada gaineko biraketa-diametroa 680 mm da, gehieneko tornoketa-diametroa 430 mm eta puntuen arteko distantzia 730 mm. Barra-pasabidea 67 mm da, beraz barratik lan egin dezake kargagailu egoki bat lotzen bazaio.

Zer CNC kontrol darama?

Gure fitxaren arabera Fanuc 21i-TB kontrola darama, eta argazkietan Fanuc panela ikusten da. Industrian oso hedatua den tornoketako CNC da, zilindratze-, aurpegiratze- eta hari-ebaketa-ziklo finkoekin, eta horrek programatzaileak eta laguntza teknikoa aurkitzea errazten du.

Bisita, garraioa eta martxan jartzea

Ikusi martxan Ikusi gure instalazioetan, edo eskatu iezaguzu makina martxan ageri den bideo bat.
Garraioa Desmuntatzea, karga eta zure tailerrerainoko garraioa kudeatzen ditugu.
Martxan jartzea Instalazioa, nibelazioa eta martxan jartzea, gure zerbitzu teknikoaren eskutik.
45 urte baino gehiago Bigarren eskuko makineriaren salerosketa, gure zerbitzu teknikoaren babesarekin.
