CENTRO MECANIZADO VERTICAL CNC YCM MV106A
- Urtea
- 2006
- Kontrola
- HEIDENHAIN iTNC 530
- X/Y/Z ibilbideak
- (X) 1020, (Y) 600, (Z) 600
- Konoa
- BT 40
- Ardatzaren abiadura
- 45 - 8.000
- Mahaia
- 1120 x 600 MM
Astero sartzen dira makinak, eta hornitzaile-sare batekin lan egiten dugu Europa osoan. Esan iezaguzu zer behar duzun eta makina berdin edo antzeko bat bilatuko dizugu.
24 lanordu baino gutxiagoan erantzungo dizugu.
Fitxa teknikoa
Datu orokorrak
| MODELO | MV106A |
|---|---|
| CONTROL | HEIDENHAIN iTNC 530 |
| AÑO | 2006 |
Ibilbideak eta mahaia
| DIMENSIONES DE LA MESA | 1120 x 600 MM |
|---|---|
| RECORRIDOS X, Y, Z | (X) 1020, (Y) 600, (Z) 600 |
| MESA GIRATORIA / PLATO | Mesa giratoria con plato de 3 garras sobre la mesa |
Buruak eta ardatza
| CONO | BT 40 |
|---|---|
| RPM CABEZAL | 45 - 8.000 |
Erremintak eta ekipamendua
| REFRIGERACION A TRAVES DE LA HTA. | Sí |
|---|---|
| CAMBIADOR DE HERRAMIENTAS | RANDOM, 24 POSICIONES |
| EXTRACTOR DE VIRUTAS | SI |
| TRANSPORTADOR DE VIRUTA | Transportador de cinta articulada |
Neurriak, pisua eta konexioa
| MEDIDAS EXTERIORES | 2580 x 3065 x 2730 MM |
|---|---|
| PESO | 6.500 KG |
Gure erosketa-fitxako datuak, egiaztatu beharrekoak. Erosi aurretik, berretsi iezaguzu edozein datu garrantzitsu edo etorri makina ikustera.
Deskribapena eta ekipamendua

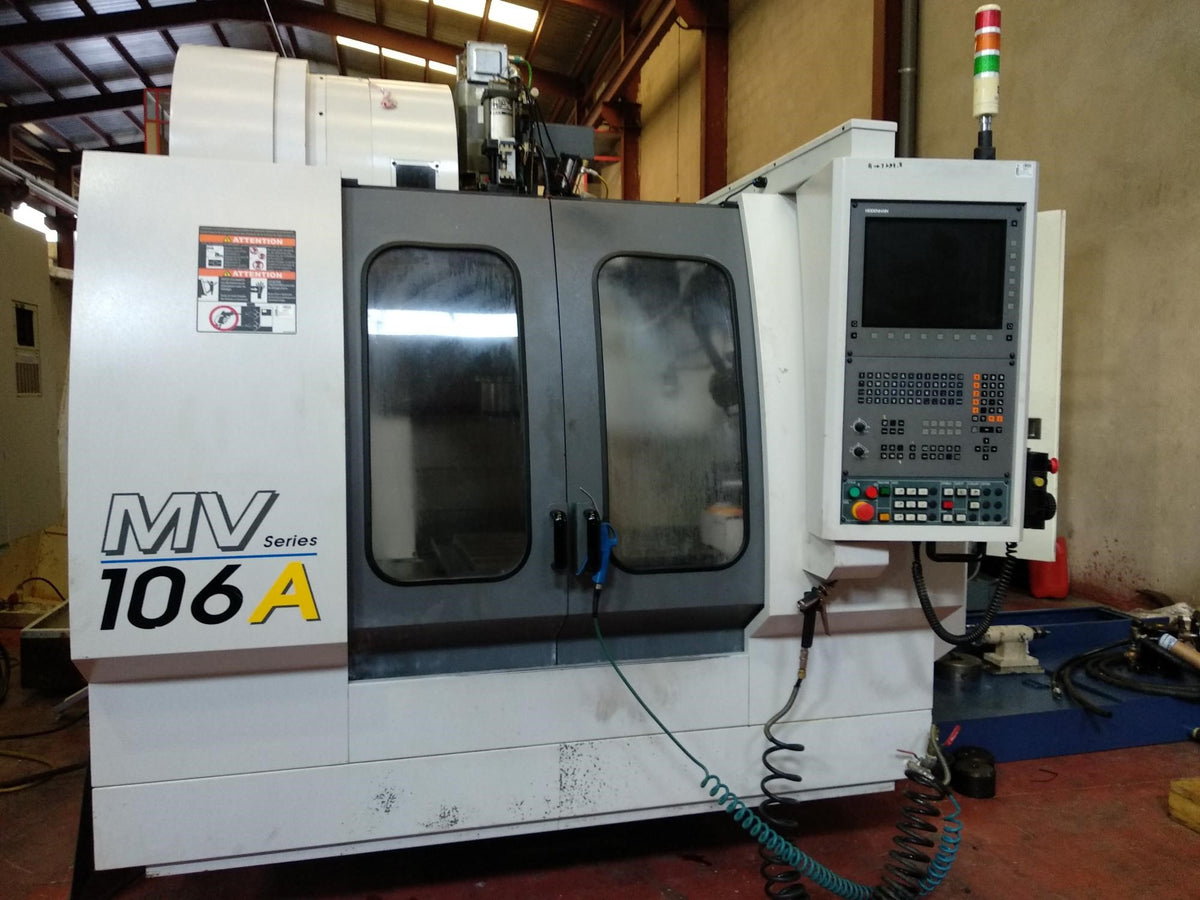

Centro de mecanizado vertical YCM MV106A
El MV106A es un centro de mecanizado vertical de 3 ejes de YCM (Yeong Chin), adecuado para piezas de tamaño medio en acero, fundición y aluminio: utillajes, componentes de maquinaria, moldes sencillos y series cortas o medias.
Puntos fuertes

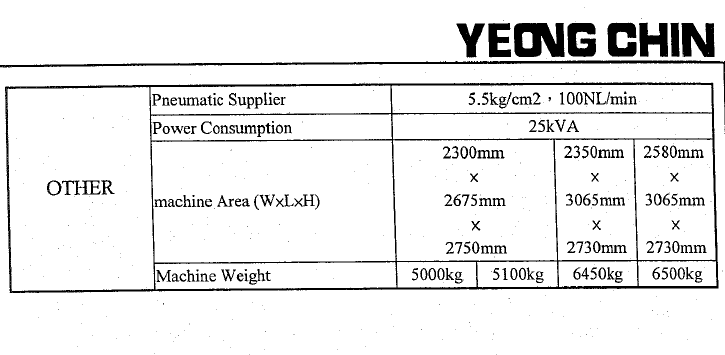

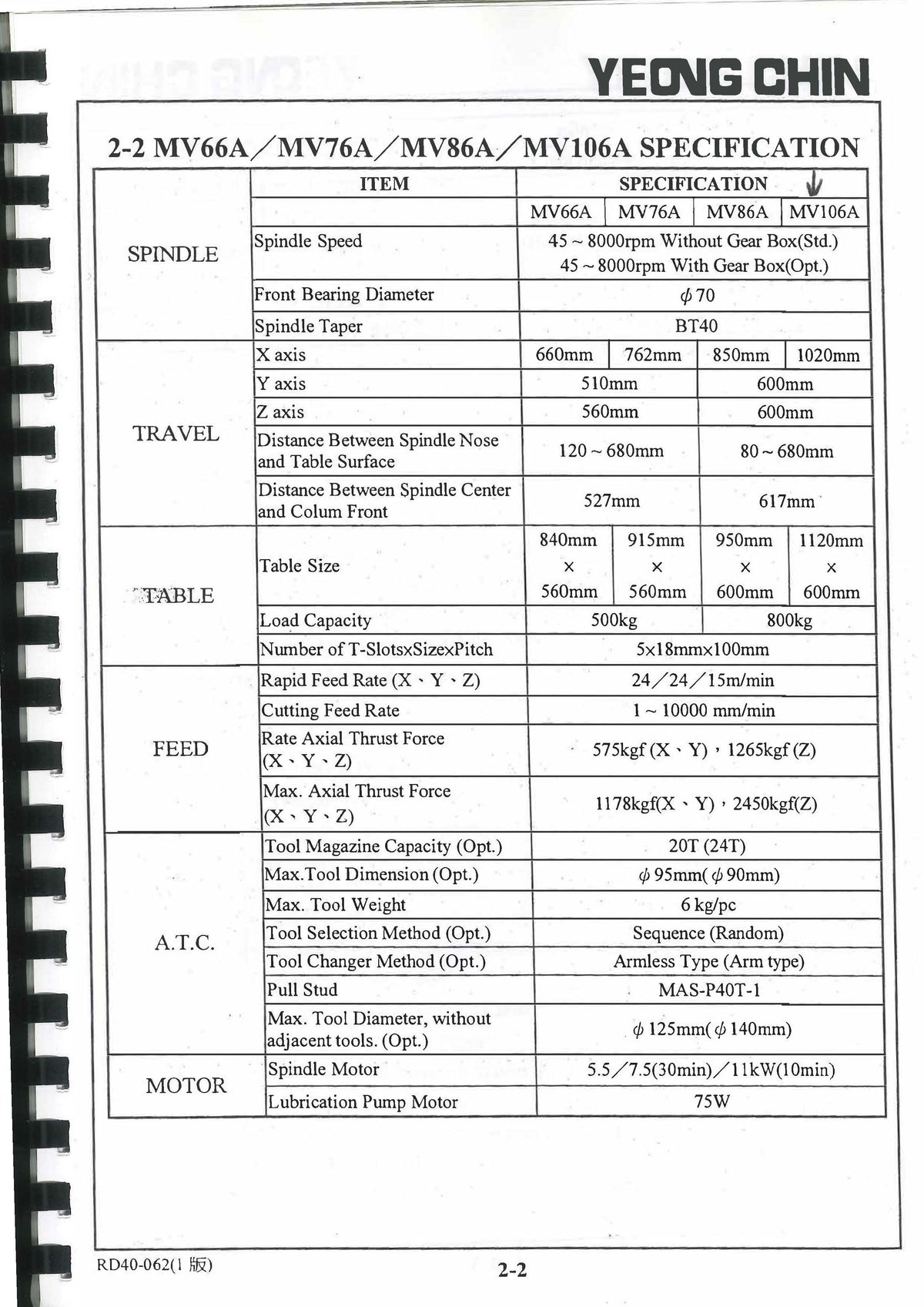

Según la documentación de YCM, la serie MV66A a MV106A comparte husillo de 45 a 8.000 rpm con cono BT 40, y el MV106A es el de mayor recorrido en X de la serie. El Heidenhain iTNC 530 permite, según el fabricante del control, programar en diálogo conversacional.
Configuración de esta unidad

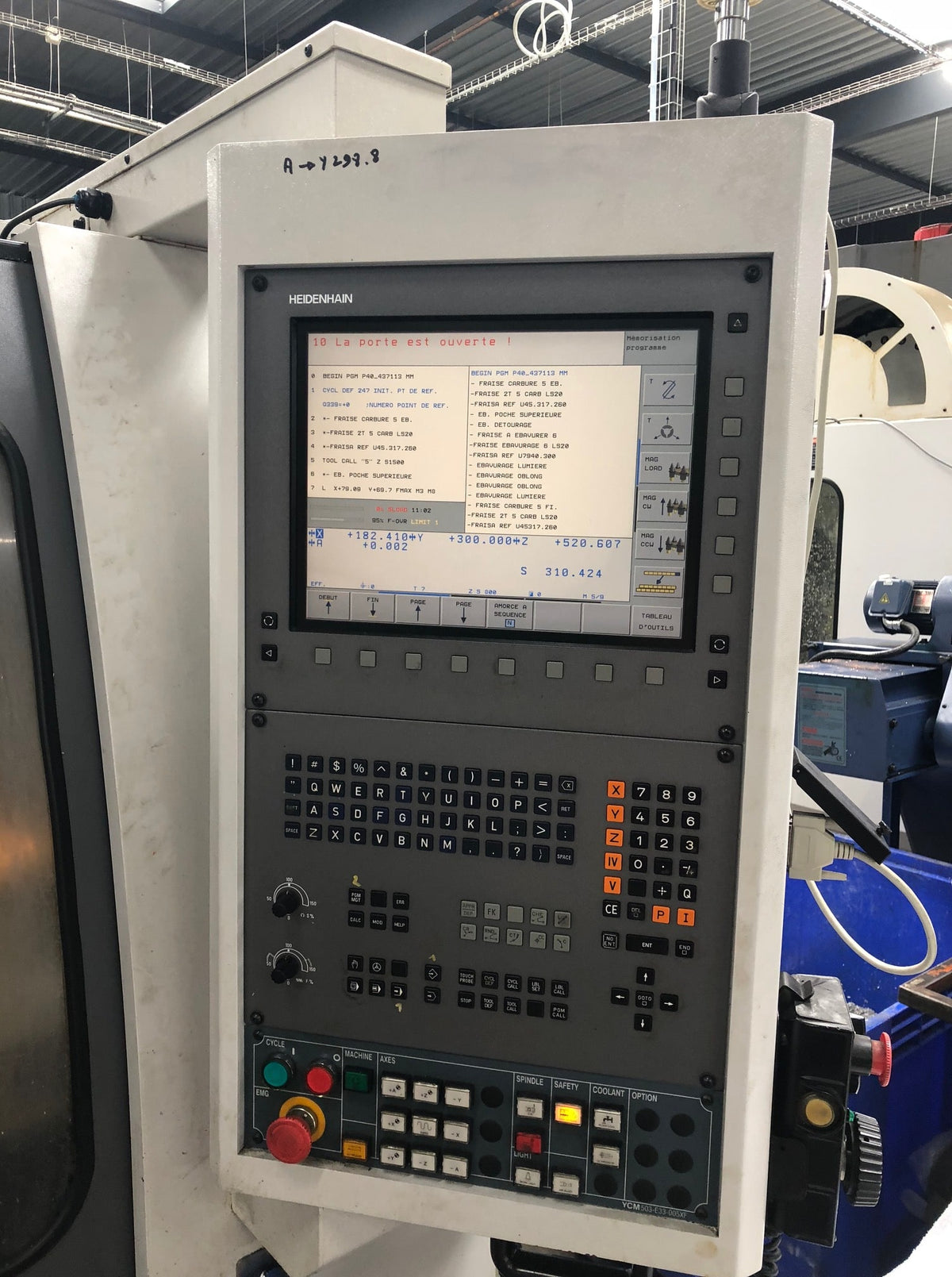

- Control: Heidenhain iTNC 530 (pantalla Heidenhain visible en las fotos)
- Mesa: 1.120 x 600 mm
- Recorridos X, Y, Z: 1.020 x 600 x 600 mm
- Cono: BT 40
- Velocidad del husillo: 45 a 8.000 rpm
- Refrigeración a través de la herramienta
- Cambiador de herramientas random de 24 posiciones

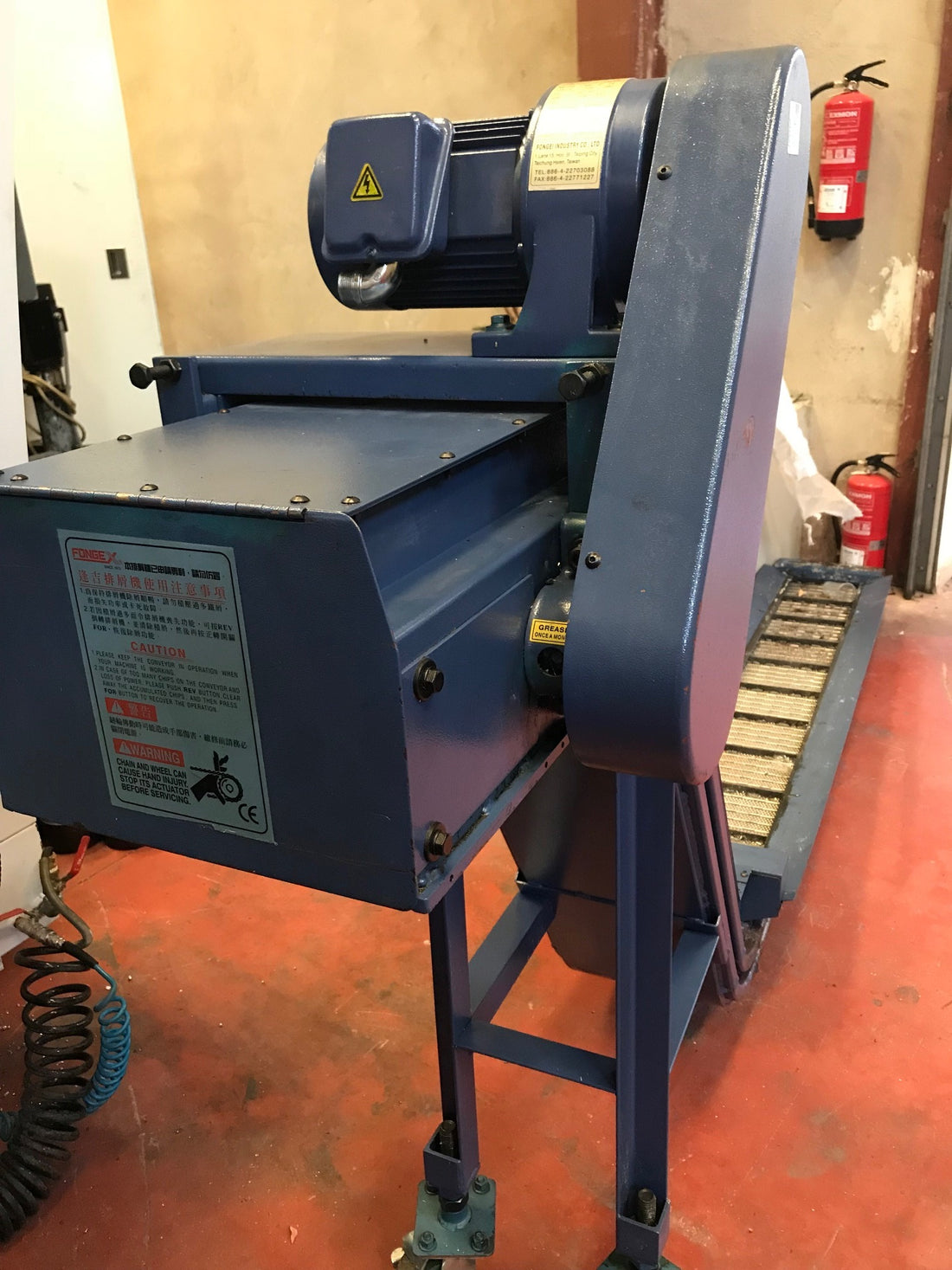

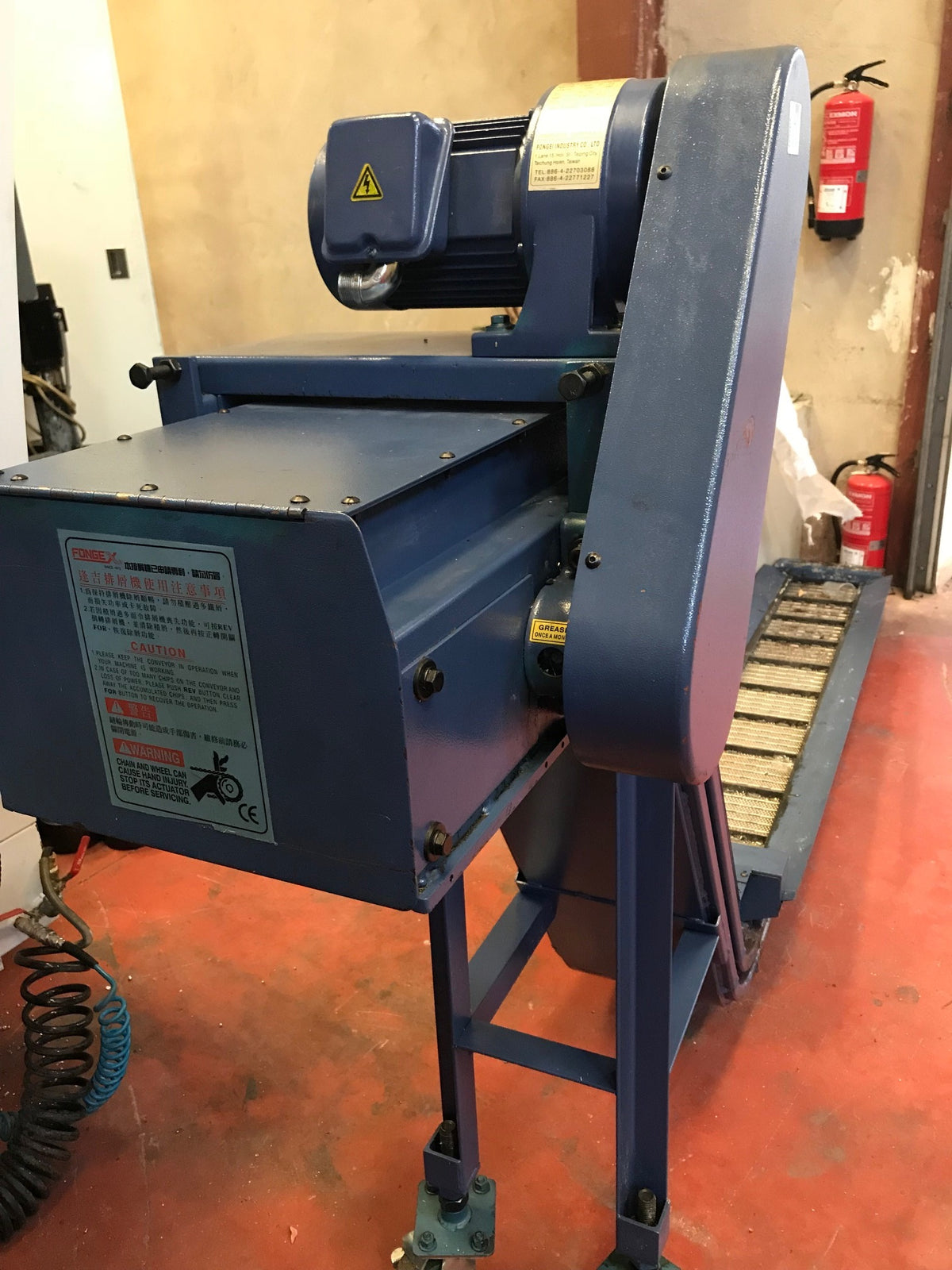

- Transportador de viruta de cinta

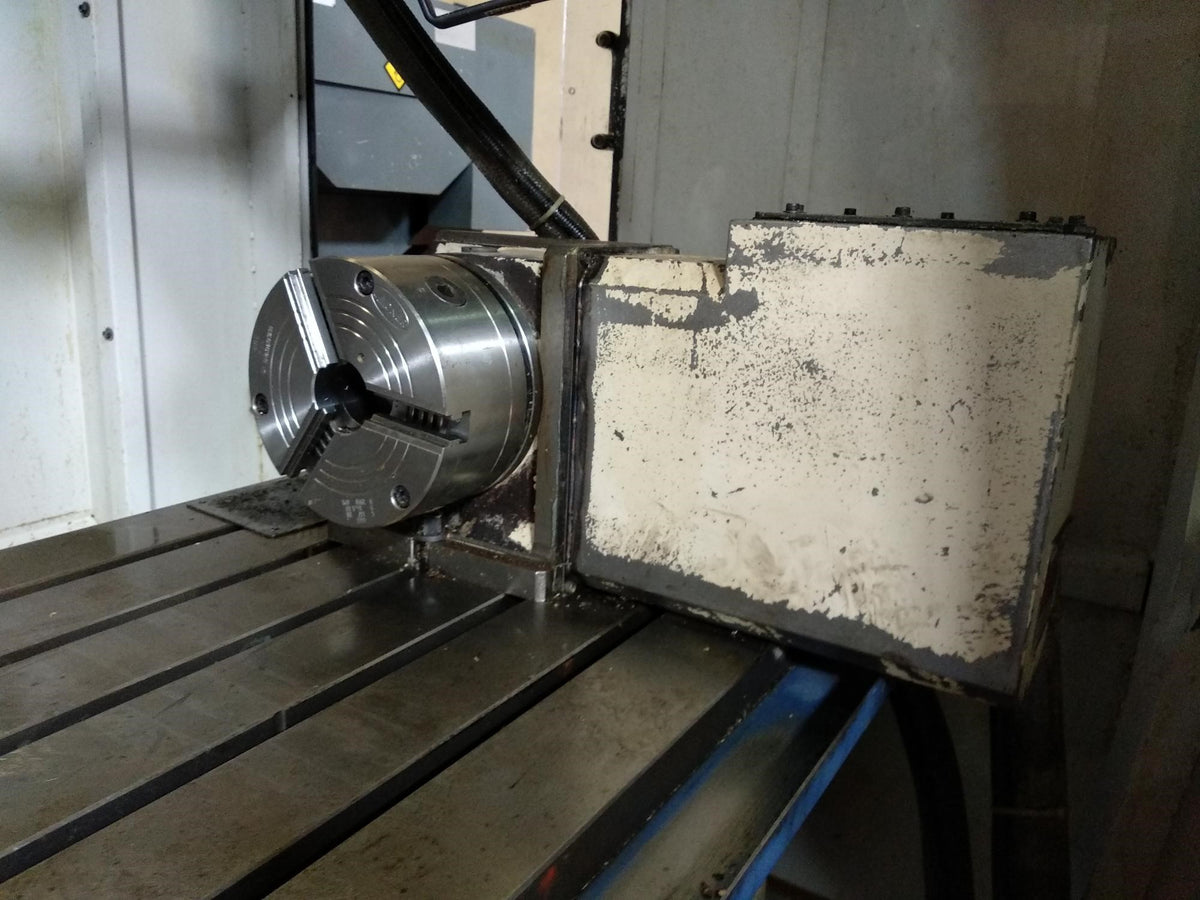

- Mesa giratoria con plato de 3 garras sobre la mesa
- Año: 2006
- Medidas exteriores: 2.580 x 3.065 x 2.730 mm
- Peso: 6.500 kg
Aplicaciones típicas
Fresado de utillajes y piezas prismáticas de tamaño medio, taladrado y roscado, y trabajos en varias caras con la mesa giratoria.
Véala en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarla; consúltenos para verla en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Ohiko galderak
¿Qué tamaño de pieza admite el YCM MV106A?
La mesa mide 1.120 x 600 mm y los recorridos son de 1.020 mm en X, 600 mm en Y y 600 mm en Z, según nuestra ficha. Es un tamaño adecuado para piezas prismáticas de tamaño medio, utillajes y componentes de maquinaria que se mecanizan por varias caras.
¿Qué control CNC lleva esta máquina?
Esta unidad lleva un control Heidenhain iTNC 530, y la marca Heidenhain se lee en la pantalla. Según el fabricante del control, permite programar en diálogo conversacional o en código ISO, y dispone de ciclos de mecanizado que reducen el tiempo de programación en taller.
¿Qué cono y qué velocidad de husillo tiene el MV106A?
Según nuestra ficha, el husillo lleva cono BT 40 y gira de 45 a 8.000 rpm, con refrigeración a través de la herramienta. La documentación de la serie YCM MV indica los mismos valores de cono y velocidad. Es una configuración habitual para fresar acero, fundición y aluminio.
