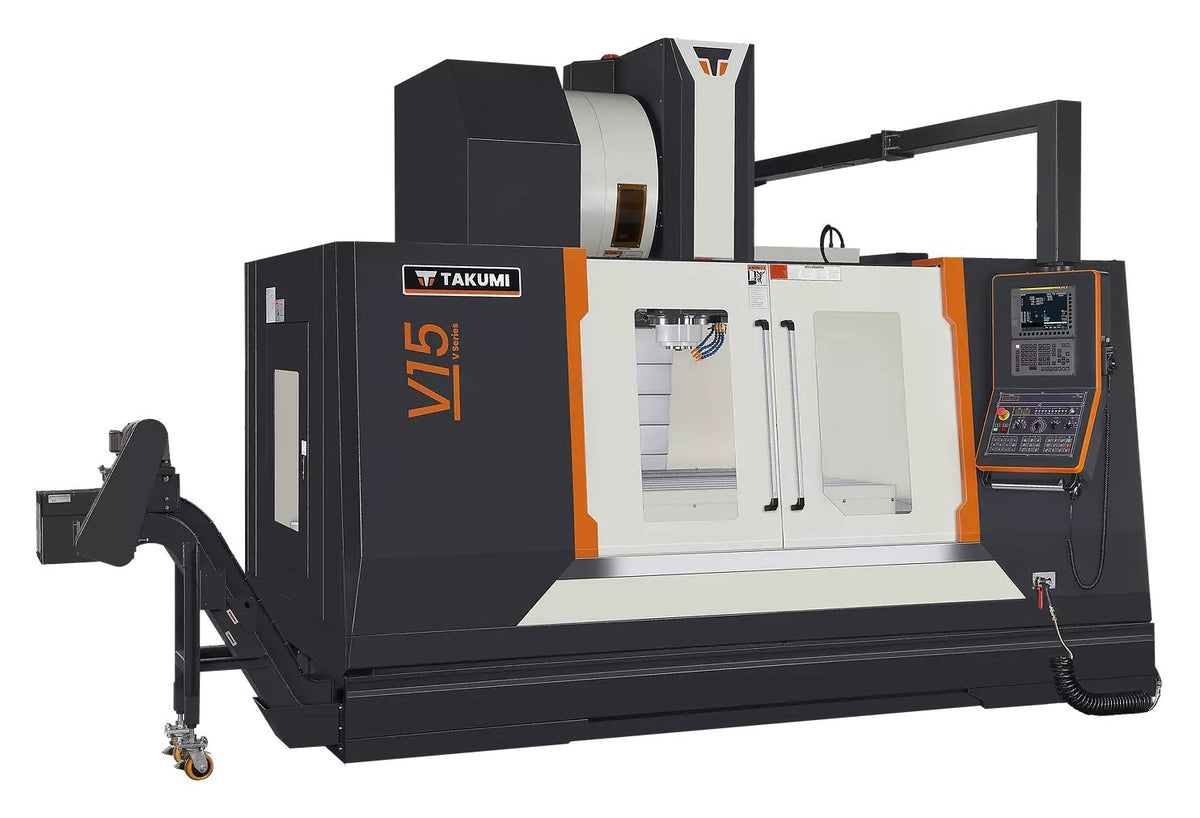

Mekanizazio-zentro bertikala Takumi V15
Irristatze-gidadun bertikala, 1.524 mm X ardatzean eta 1.500 kg-ko mahaiarekin; aukeran, 636 Nm arteko SK50 ardatz nagusia, erredukzioduna.
- Ibilbideak X/Y/Z
- 1.524 · 762 · 720 mm
- Ardatz nagusia
- 12.000 rpm SK40 · 89 Nm
- Mahaia · gehieneko pieza
- 1.600 × 760 mm · 1.500 kg
- Erremintak
- 24
- Pisua
- 13.000 kg
- CNC kontrola (aukeran)
FANUC · SIEMENS · HEIDENHAIN
24 lanordu baino gutxiagoan erantzungo dizugu.
Datu teknikoak
Hautatu atal bat xehetasuna ikusteko:
| Abiadura | Konoa | Potentzia (% 100 / % 40 ED) | Momentua (% 100 / % 40 ED) | Erabilgarritasuna |
|---|---|---|---|---|
| 12.000 rpm Ohikoena | SK40 | 10 / 14 kW | 63,7 / 89 Nm | Seriekoa |
| 10.000 rpm | SK50 | 24 / 38 kW | 153 / 242 Nm | Aukerakoa |
| 6.000 rpm | SK50 | 15 / 25 kW | 382 / 636 Nm | Aukerakoa |
| Beso bikoitzeko biltegia | 24 erreminta · gehieneko Ø 75 mm (150 alboko hutsuneak libre utzita) · luzera 300 mm · 7 kg |
|---|
| Aurrerapen azkarra X/Y/Z (m/min) | 18 / 18 / 16 |
|---|---|
| Lan-aurrerapena (m/min) | 5 |
| Ardatz nagusitik mahairainoko distantzia | 150 - 870 mm |

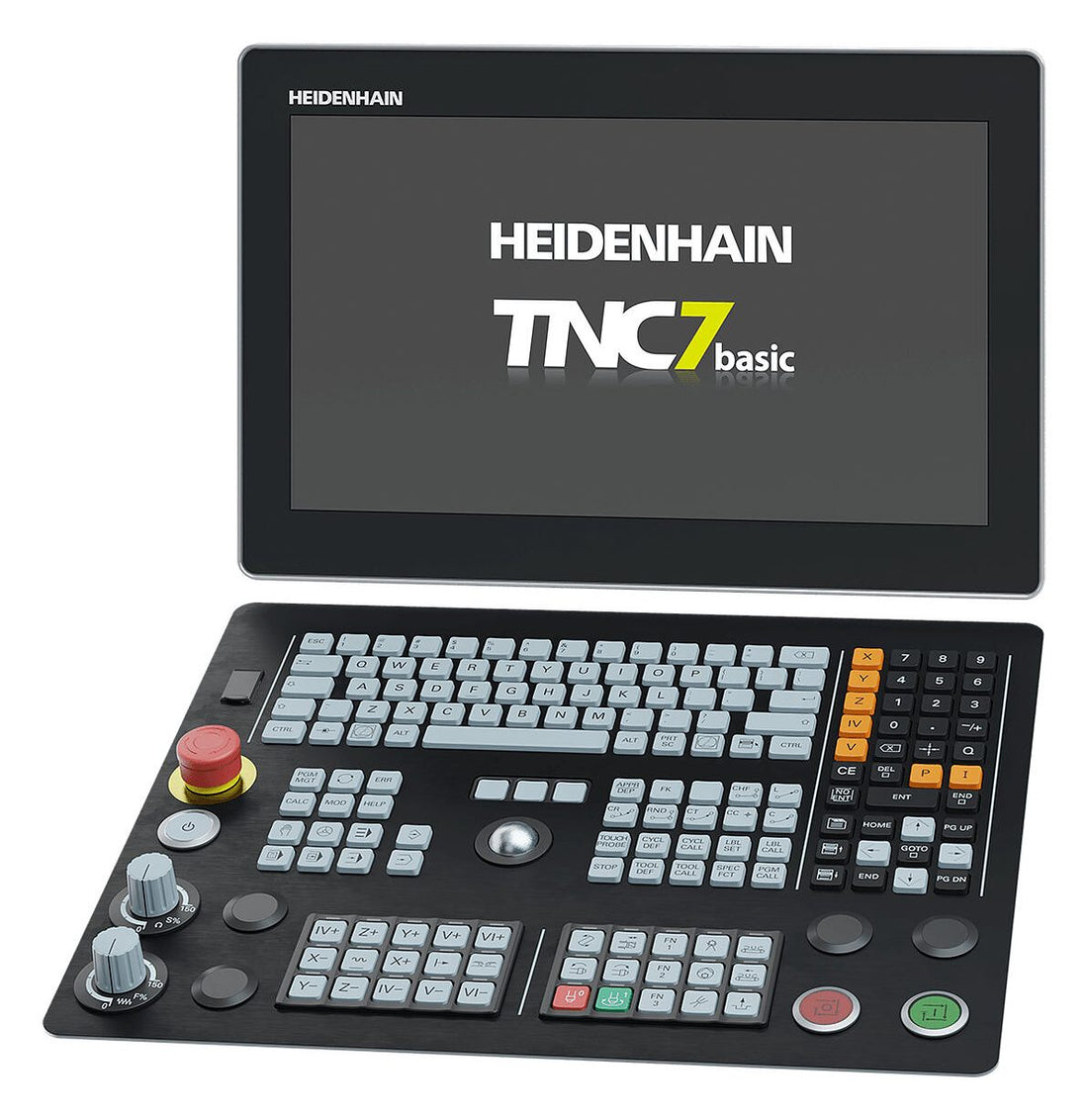

| CNC kontrola | HEIDENHAIN TNC7 basic |
| Gidak | Irristatze-gidak (box way) 3 ardatzetan, fabrikatzailearen arabera |
| Ardatz nagusiaren bidezko hozketa | aukerakoa (30 bar) |
| Laugarren/bosgarren ardatza | mahai birakari aukerakoa |
| Potentzia elektrikoa | 35 kVA / 70 A |
| Neurriak (Z × L × A) | 7.000 × 5.600 × 3.256 mm |
Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.
Deskribapena
Takumi V15 V serieko 3 ardatzeko mekanizazio-zentro bertikala da, ardatz guztietan irristatze-gidekin (box way) eraikia, altzairuan, burdinurtuan eta altzairu aleatuetan txirbil-harroketa astunerako. 1.524 × 762 × 720 mm-ko ibilbideak ditu, eta 1.600 × 760 mm-ko mahaia, 1.500 kg arte jasaten dituena.
Ardatz nagusi estandarrak, uhal bidezkoak, 12.000 rpm-ra iristen da, SK40 konoarekin, 10 / 14 kW-ekin eta 89 Nm-ko momentuarekin. Aukeran, 6.000 eta 10.000 rpm bitarteko ardatz nagusiak daude, 636 Nm arteko momentuarekin. Beso bikoitzeko erreminta-aldagailuak 24 erreminta kudeatzen ditu, eta aurrerapen azkarrak 18 / 18 / 16 m/min-ra iristen dira.

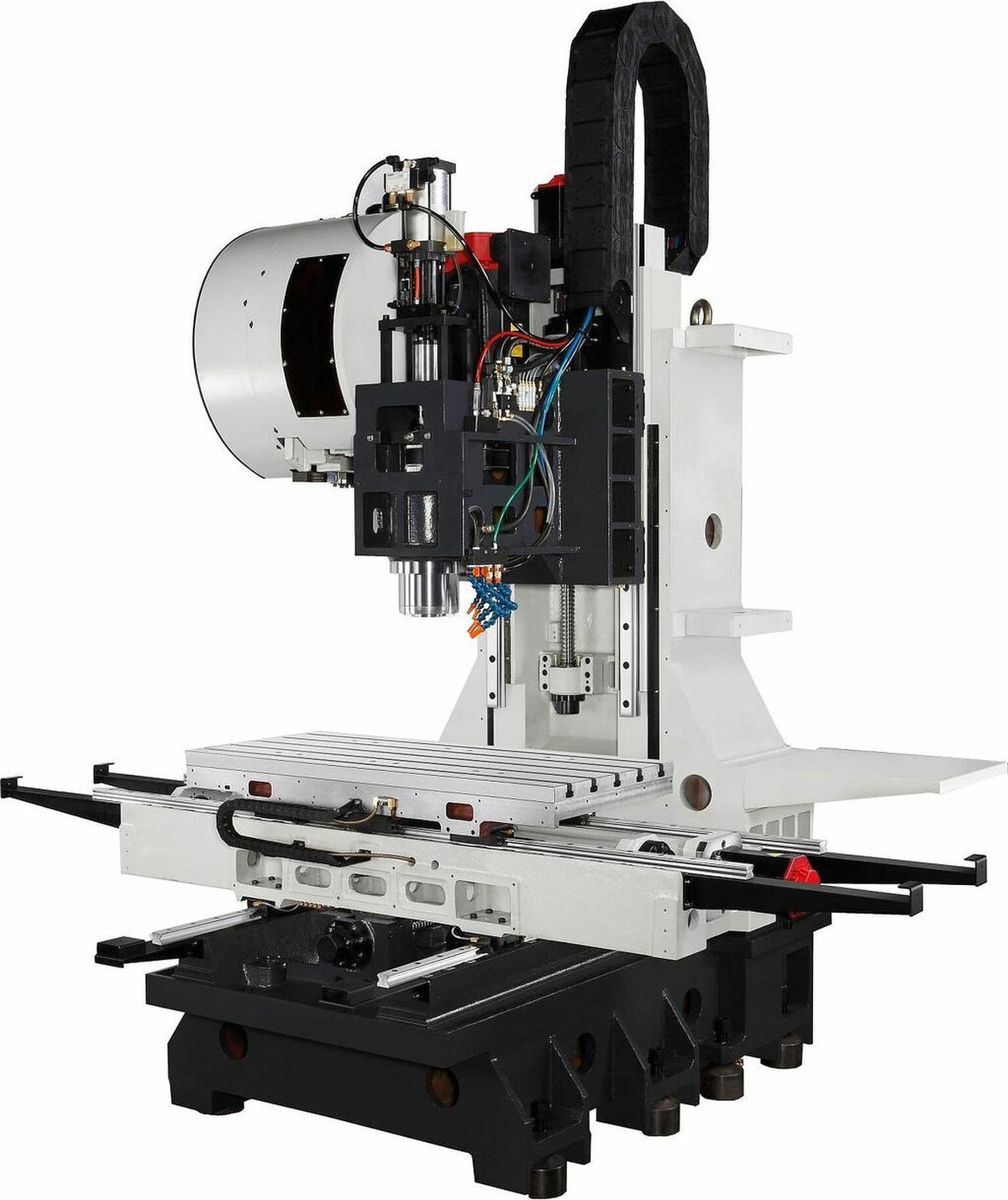

Bankada, zutabea eta orga Meehanite burdinurtu tratatu termikoz eginak daude, eskuz arraspatutako euskarri-gainazalekin: zurruntasuna eta indargetzea akabera onetarako eta erremintaren bizitza luzeagorako. Europan Heidenhain TNC7 basic kontrolarekin, ardatzaren hozketarekin, txirbilen garbiketarekin, olio-bereizgailuarekin eta txirbil-garraiagailuarekin hornitzen da. Aukeren artean daude ardatzeko barne-hozketa 30 bar-eko presioarekin, 4./5. ardatzeko mahai birakaria, piezaren eta erremintaren ukigailuak eta Knoll ekoizpen-paketea.
13.000 kg-ko pisuarekin, V15 makina sendoa da potentzia eta egonkortasuna behar duten molde-, tresneria- eta makina-piezen tailerretarako. Ferrotall-ek aholkularitza ematen dizu konfigurazioan, instalazioan eta zerbitzu teknikoan Espainian.
