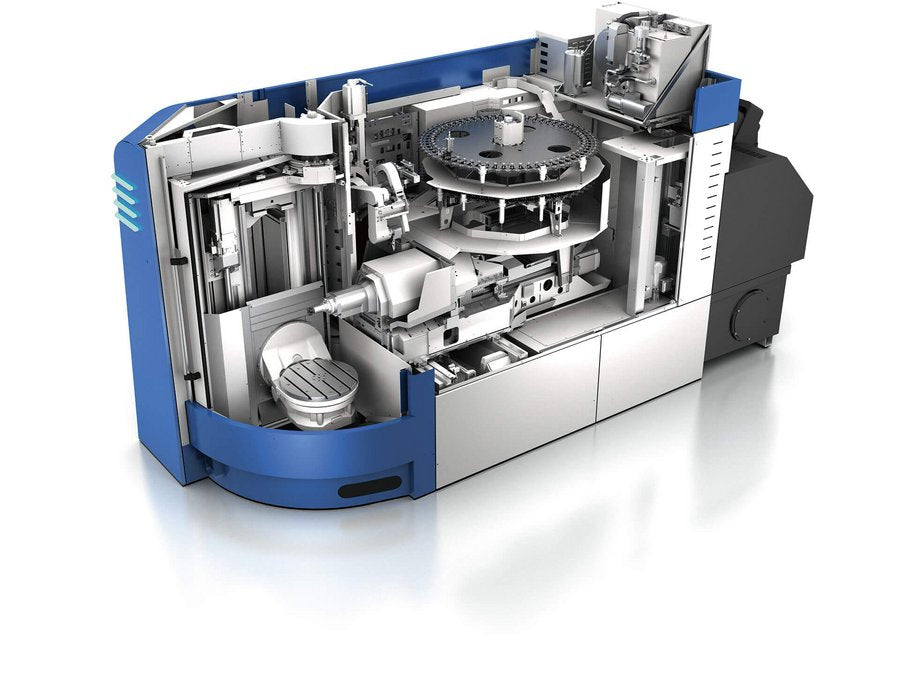

Estructura Grob G350

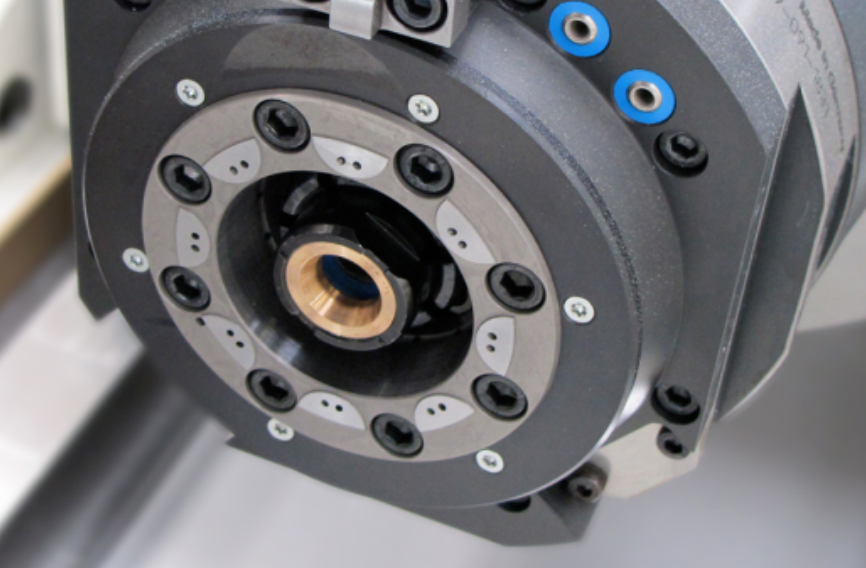

Husillo principal Grob G350

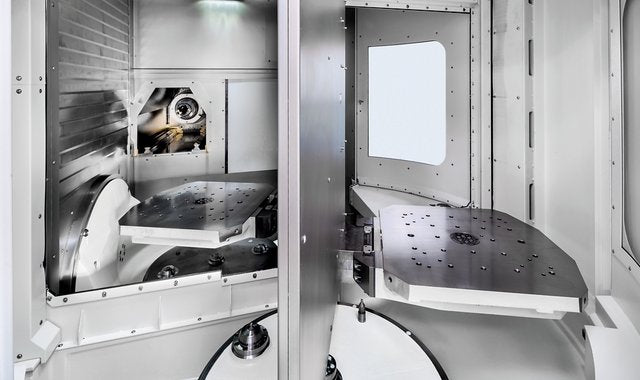

Sistema de cambio de pallet Grob G350

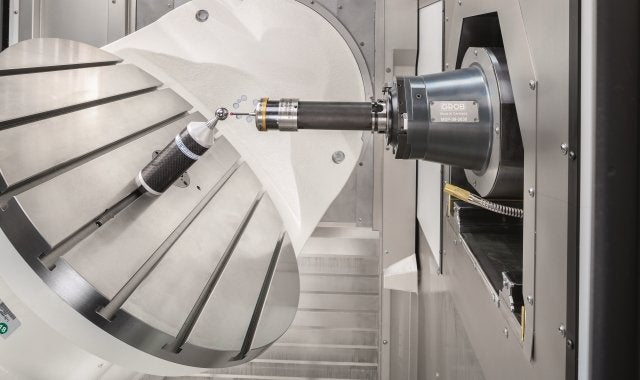

Calibración de ejes oscilatorios Grob G350

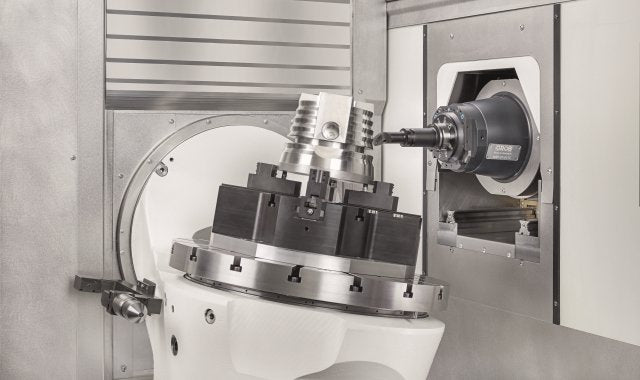

Interpolation-turning PLUS Grob G350

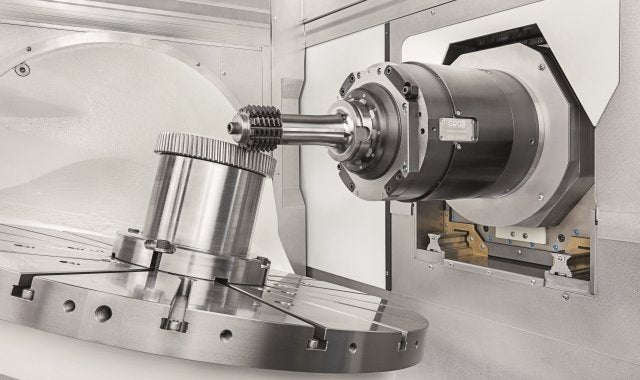

Tallado de engranajes Grob G350

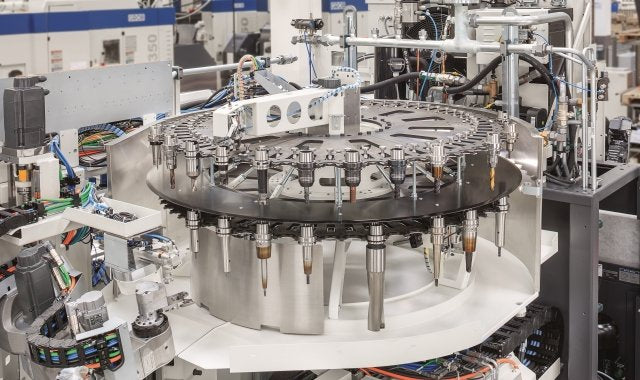

Cambiador de herramientas de doble disco Grob G350

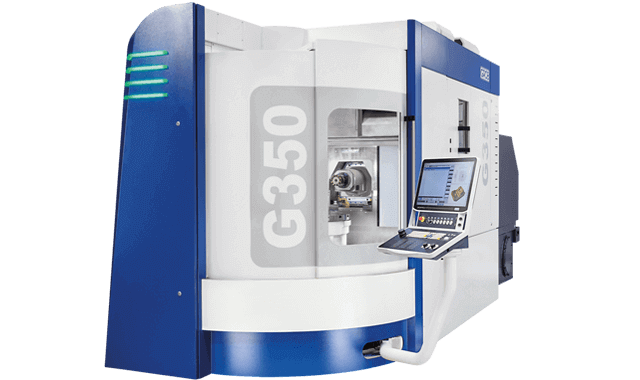

Centro de mecanizado universal Grob G350
5 ardatzeko mekanizazio-zentro unibertsala Grob G350 · Kokapena eta neurriak Kokapena eta neurriak
5 ardatzeko mekanizazio-zentro unibertsala Grob G350 · Barrualdea eta makina-kontzeptua Barrualdea eta makina-kontzeptua
5 ardatzeko mekanizazio-zentro unibertsala Grob G350 · Ikuspegi orokorra Ikuspegi orokorra
1 / 14

GROB

5 ardatzeko mekanizazio-zentro unibertsala Grob G350

5 ardatzeko makina unibertsal trinkoa, bere mailako Z ibilbiderik luzeenarekin, A-n 230°-ko makurtzearekin eta behera begirako mekanizazioarekin, erremintaren bizitza gehienerako.

Erref. GROB G350

X/Y/Z ibilbideak
600 · 855 · 750 mm
Ardatz nagusia
16.000 rpm HSK-A63 · 206 Nm
Mahaia · gehieneko pieza
Ø 570 mm · gehienez Ø 720 arteko pieza
Erremintak
60 (gehienez 484)
Pisua
15.300 kg
CNC kontrola
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Deitu +34 966 662 296 zenbakira

24 lanordu baino gutxiagoan erantzungo dizugu.

Datu teknikoak

Hautatu atal bat xehetasuna ikusteko:

AbiaduraKonoaPotentzia (% 100 / % 40 ED)Momentua (% 100 / % 40 ED)Erabilgarritasuna
16.000 rpm Ohikoena HSK-A6325 / 32 kW159 / 206 NmAukerakoa
12.000 rpm HSK-A6340 / 52 kW63,7 / 82,8 NmSeriekoa
18.000 rpm HSK-A6329 / 39 kW34,6 / 46,6 NmAukerakoa
21.000 rpm HSK-A6329 / 39 kW34,6 / 46,6 NmAukerakoa
30.000 rpm HSK-A6340 / 53 kW48 / 63 NmAukerakoa
T zirrikitu paraleloak dituen mahai birakari-makurgarria
SeriekoaT zirrikitu paraleloak dituen mahai birakari-makurgarria NeurriaØ 570 mm; 1×14 H7 + 4×14 H12Gehienezko karga400 kg
Palet bat duen mahai makurgarria
AukeraPalet bat duen mahai makurgarria Neurriapalet 400 × 400 mmGehienezko karga340 kg
Mahai makurgarria palet-aldagailuarekin (2 posizio)
Mahai makurgarria palet-aldagailuarekin (2 posizio) Neurriapalet 400 × 400 mm; aldaketa 12,0 sGehienezko karga340 kg
Dinamika handiko mahai birakaria
Dinamika handiko mahai birakaria Neurriapalet Ø 320 mm; interferentzia Ø 600; B gehienez 200 rpmGehienezko karga250 (paletan) kg
Vario mahaia (oinarrizko modulua / kontrapuntuarekin / tandem akzionamenduko luneta)
Vario mahaia (oinarrizko modulua / kontrapuntuarekin / tandem akzionamenduko luneta) Neurriamahaia Ø 200 mm; puntuen arteko distantzia 485 mm (555 mm tandemarekin); lunetaren ibilbidea 195 mmGehienezko karga230 kg

Interferentzia-bolumena, ardatzen posizioaren eta mahai motaren arabera: egiaztatu zure pieza sartzen den eskaintza eskatu aurretik.

Piezaren gehienezko tamaina: 5 ardatzeko mekanizazio-zentro unibertsala Grob G350Handitu marrazkiaVario mahaia kontrapuntuarekin eta lunetarekin: palentzat eta pieza luzeentzat (aeroespaziala, energia)Vario mahaia kontrapuntuarekin eta lunetarekin: palentzat eta pieza luzeentzat (aeroespaziala, energia)
Mahai birakaria · A/B ardatzak, gehienezØ 720 × 418,5 mm (esfera R415)
Mahai birakaria · B ardatza A=0° deneanØ 720 × 565 mm (Ø 535 goiko aldean)
Paletarekin · A/B ardatzakØ 720 × 365 mm (Ø 650 oinarrian)
Paletarekin · B ardatza A=0° deneanØ 720 × 511,5 mm
Palet-aldagailuarekinØ 600 × 365 mm (A/B) / Ø 600 × 500 mm (B ardatza)
Dinamika handiko mahaiaØ 600 × 495 mm (A/B) / Ø 600 × 641,5 mm (B ardatza)
Vario mahaia · A ardatza, gehienezØ 300 × 565 mm (oinarrizko modulua); Ø 300 × 485 mm kontrapuntuarekin; Ø 280 × 555 mm tandem akzionamenduarekin
Disko sinplea (horizontala)60 HSK-A63
Disko bikoitza117 HSK-A63 (105 neurriz kanpoko erremintekin)
TM200 / TM308 / TM373 biltegi gehigarriagehienez 424 (disko sinplea) edo 484 posizio (disko bikoitza)
BiltegiaErremintaren gehieneko luzera 365 mm (550 mm extra-luzea, murrizketekin)
A ardatza (makurgarria)-185° / +45° (230°), 35 rpm; mahai dinamikoa -225° / +135°
B ardatza (birakaria)n × 360°, 50 rpm (mahai dinamikoa/Vario 200 rpm)
Ardatz birakarien akzionamenduatorque motorrak
Aurrerapen azkarra X/Y/Z (m/min)X/Y/Z 70 / 45 / 90
X/Y/Z azelerazioa (m/s²)5 / 4 / 7
Posizionatze-zehaztasuna0,006 mm; errepikakortasuna < 0,0025 mm
Txirbil-txirbil denbora (s)2,7
CNC kontrolaSIEMENS SINUMERIK ONE (seriekoa) · HEIDENHAIN TNC7 (aukerakoa) · GROB4Pilot panela (24"-ko ukipen anitzeko pantaila)
Oinarrizko makinaren neurriak (Z × L × A)2.000 × 5.810 × 3.215 mm (zabalera × luzera × altuera)
Palet-aldagailuarekin2.475 × 6.020 × 3.215 mm
Aldagailuarekin, TM biltegiarekin eta hozketarekin3.600 × 6.020 × 3.215 mm

Oinarrizko makinaren pisua, palet-aldagailurik gabe.

Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.

Automatizazio-aukerak

Lehen egunetik edo behar duzunean automatizatzeko prest: ardatz-ordu gehiago operadorerik gabe eta pieza bakoitzeko kostu txikiagoa.

Palet-aldagailu automatikoaPaletakPalet-aldagailu automatikoa

Prestatu hurrengo pieza kanpoko paletan, makinak mekanizatzen duen bitartean. Palet-biltegiak lotzeko oinarria da.

✓ palet 400 × 400 mm · 340 kg · aldaketa 12 s-tan

Palet-biltegi birakaria edo dorre motakoa (PSS-R / PSS-T)PaletakPalet-biltegi birakaria edo dorre motakoa (PSS-R / PSS-T)

Zelula trinkoa, txanda osoetan zaintzarik gabe ekoizteko, lote txikiekin ere.

✓ PSS-R300 / PSS-T300 / PSS-R450

Palet-biltegi lineala PSS-LPaletakPalet-biltegi lineala PSS-L

Sistema modularra eta zabalgarria: zure ekoizpenarekin batera hazten da eta gehienez 5 makina lot ditzake.

✓ PSS-L450

GRC zelula robotizatuaPiezakGRC zelula robotizatua

Piezen karga eta deskarga automatikoa tiradoreetatik, robotak programatzen jakin beharrik gabe.

✓ GRC-R12 · GRC-R60 / R150 / R240

TM erreminta-biltegi gehigarriaErremintakTM erreminta-biltegi gehigarria

Erreminta gehiago eskura, erreferentzia gehiago fabrikatzeko erremintak eskuz aldatu gabe.

✓ gehienez 484 HSK-A63 erreminta

Zelula guztiak GROB4Automation softwarearekin kudeatzen dira (eskaeren plangintza, ERP/MES konexioa eta mugikorrerako abisuak). Bateragarritasunak GROB Automation 04/2025 katalogoaren arabera; berretsi konfigurazioa Ferrotall-ekin.

Deskribapena

Produktibitate-onurak:

 -    Produktibitate handia.
 -    Zikloen optimizazioa.
 -    Lan-eremuaren ikusgarritasun handia.
 -    Eragiketetan malgutasuna.
 -    Jasangarria.
 -    Diseinu trinkoa.
 -    Sarbide optimizatua.
 -    Laguntza teknikoa 24 orduz, astean 7 egunetan.


Makina-kontzeptu bakarra:

·      Burua posizio horizontalean:
Burua horizontalean jartzeari esker, Z ardatzaren ibilbide handiagoa lor daiteke eta txirbilen erorketa optimizatzen da.

·      Gehieneko egonkortasuna:
Hiru ardatzen diseinu berritzaileari esker, gidarien eta erremintaren puntaren arteko distantzia gutxitzen da eta makinak askoz egonkortasun handiagoa du.

·      Tunel-kontzeptua:
Tunel-kontzeptuari esker, osagai luzeenak ere mekaniza daitezke, baita erreminta luzeegiak erabiliz ere, piezari lan-eremuan kolisiorik gabe higidura oszilatzailea eman eta mekanizatuz.

·      Oszilazio-barruti zabala:
Hiru ardatz lineal eta bi ardatz birakarik 5 aurpegiko mekanizazioa eta 5 ardatzen aldibereko interpolazioa ahalbidetzen dute, A ardatzean 230 graduko eta B ardatzean 360 graduko oszilazio-barrutiarekin.
