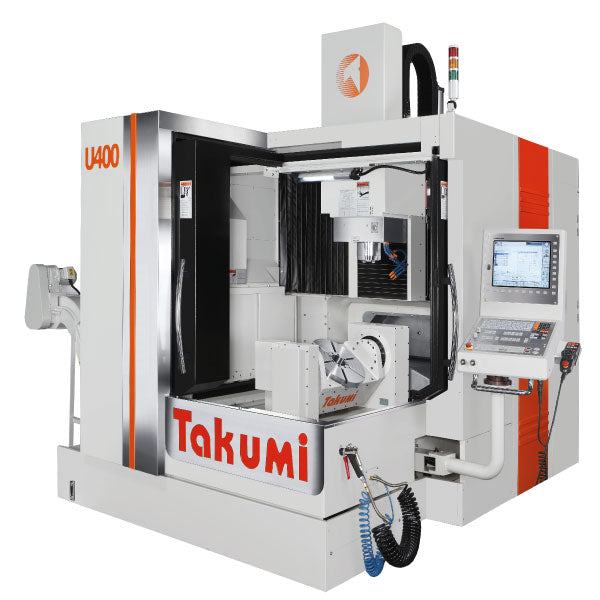

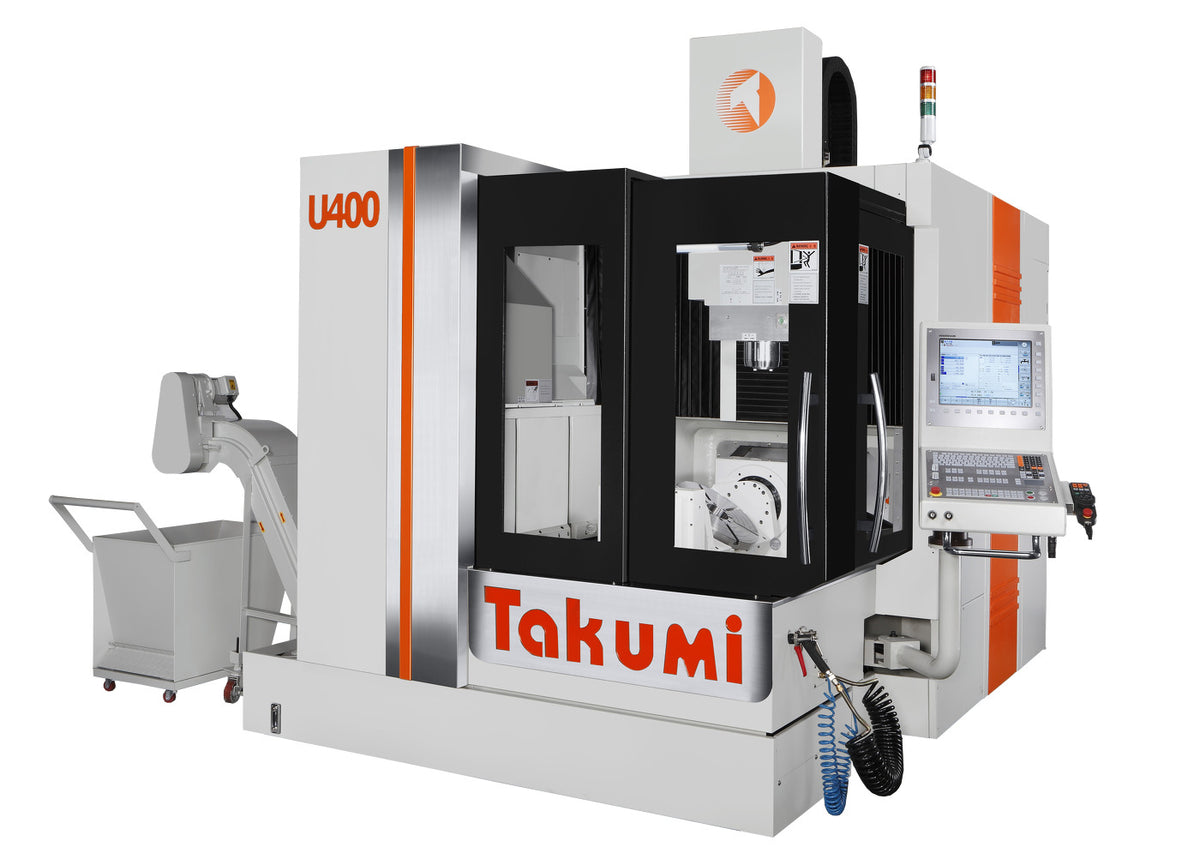

5 ardatzeko mekanizazio-zentroa Takumi U400 · Ikuspegi orokorra Ikuspegi orokorra

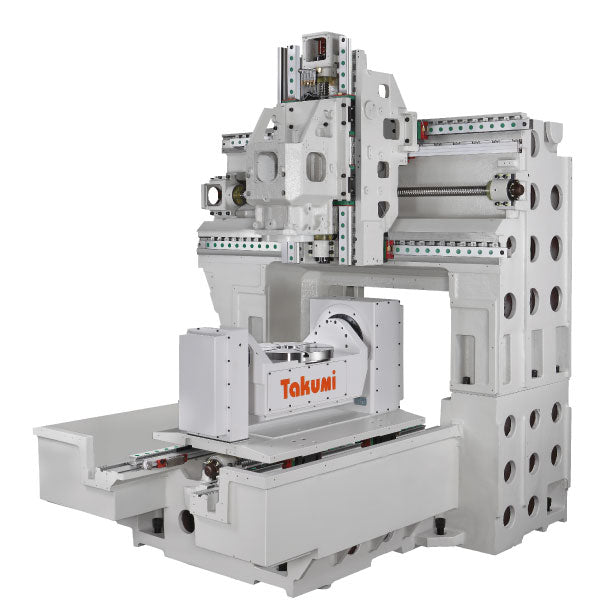

5 ardatzeko mekanizazio-zentroa Takumi U400 · Gantry-egitura mahai makurgarriarekin Gantry-egitura mahai makurgarriarekin
5 ardatzeko mekanizazio-zentroa Takumi U400 · Direct-drive ardatz nagusia Direct-drive ardatz nagusia
5 ardatzeko mekanizazio-zentroa Takumi U400 · Heidenhain TNC7 kontrola Heidenhain TNC7 kontrola
1 / 10

Takumi

5 ardatzeko mekanizazio-zentroa Takumi U400

5 ardatzeko gantry trinkoa, moldeen eta matrizeen pieza txikietarako: Ø 398 mm-ko mahai birakari-makurgarria eta 15.000 eta 24.000 rpm arteko ardatz nagusiak.

Erref. TAKUMI U400

X/Y/Z ibilbideak
580 · 950 · 500 mm
Ardatz nagusia
15.000 rpm SK40 BigPlus · 89,4 Nm
Mahaia · gehieneko pieza
Ø 398 mm · 250 kg
Erremintak
30
Pisua
9.500 kg
CNC kontrola (aukeran)
FANUC · SIEMENS · HEIDENHAIN
Deitu +34 966 662 296 zenbakira

24 lanordu baino gutxiagoan erantzungo dizugu.

Datu teknikoak

Hautatu atal bat xehetasuna ikusteko:

AbiaduraKonoaPotentzia (% 100 / % 40 ED)Momentua (% 100 / % 40 ED)Erabilgarritasuna
15.000 rpm Ohikoena SK40 BigPlus / BBT40 o HSK63-A10 / 14 kW63,7 / 89,4 NmSeriekoa
15.000 rpm SK40 BigPlus / BBT40 / HSK63-A20 / 34 kW82 / 139,6 NmAukerakoa
20.000 rpm HSK63-A25 / 35 kW83,2 / 116,5 NmAukerakoa
24.000 rpm HSK63-A30 / 45 kW29 / 43,5 NmAukerakoa
SeriekoaMahai birakari-makurgarria (A/C ardatzak) NeurriaØ 398 mm; 14 mm-ko 6 T zirrikitu, 60°-ko tartearekinGehienezko karga250 kg
Beso bikoitzeko biltegia30 erreminta · gehieneko Ø 75 mm (150 alboko lekuak hutsik daudenean) · luzera 300 mm · 7 kg
A ardatza (makurgarria)+30° / -110°, 25 rpm
C ardatza (birakaria)360°, 25 rpm
Aurrerapen azkarra X/Y/Z (m/min)36
Lan-aurrerapena (m/min)20
Ardatz nagusitik mahairainoko distantzia90 - 590 mm
CNC kontrolaHEIDENHAIN TNC7
Ardatz nagusiaren bidezko hozketa30 bar
Potentzia elektrikoa60 kVA / 160 A
Neurriak (Z × L × A)3.000 × 2.560 × 3.170 mm

Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.

Ferrotall zerbitzua

  • Instalazioa eta prestakuntza Gure talde teknikoak makina zure tailerrean martxan jarri eta zure langileei prestakuntza ematen die.
  • Zerbitzu tekniko propioa Zerbitzu teknikoa, teknikari espezializatuekin eta ordezko piezekin, zure makinak ekoizten jarrai dezan.
  • Aplikazio-aholkularitza Makina eta ekipamendua aukeratzen laguntzen dizugu, zure piezen eta produkzioaren arabera.
  • 45 urte baino gehiago Makina-erreminten banatzailea, Monforte del Cidetik (Alicante).
