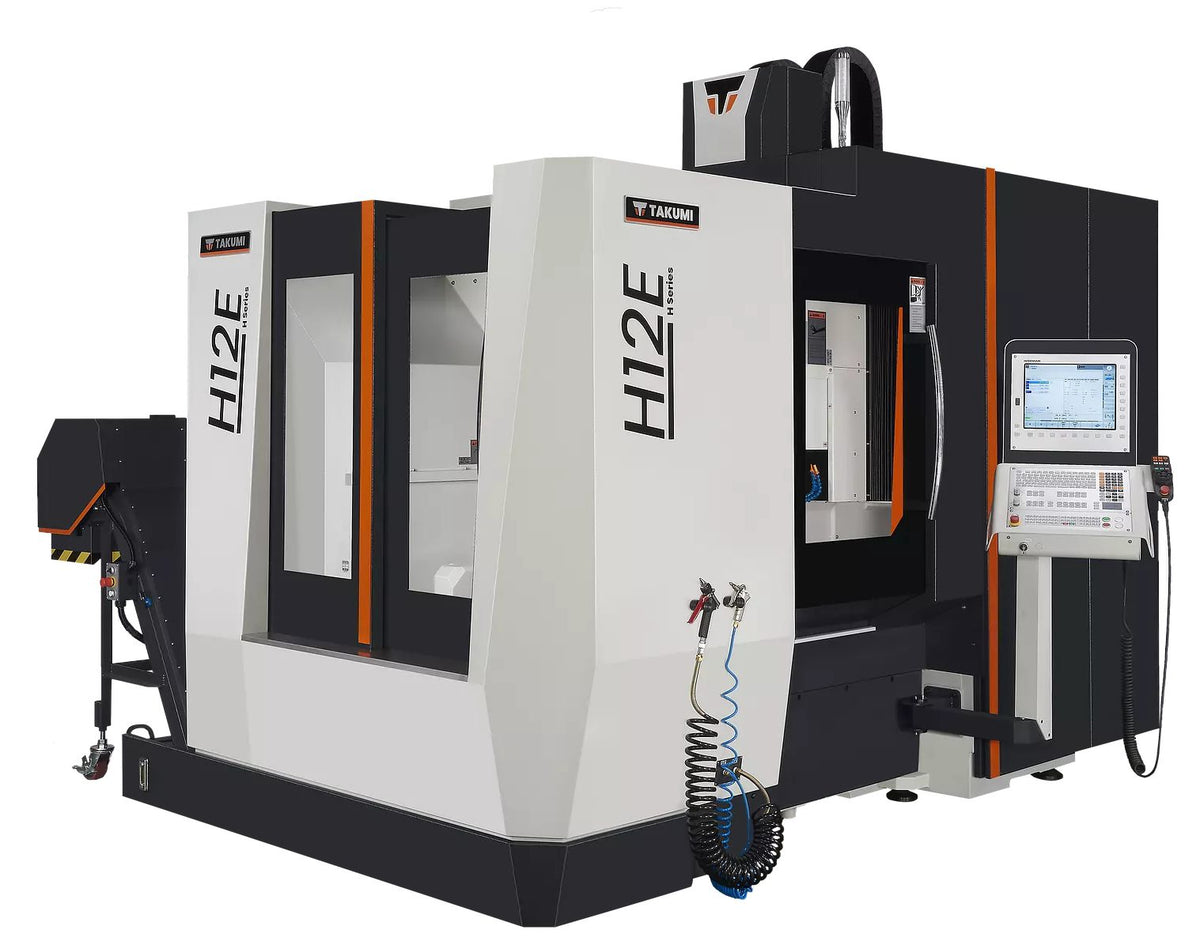

Gantry mekanizazio-zentroa Takumi H12E
Zehaztasun handiko gantry-a, 2.000 kg-rako 1.360 × 960 mm-ko mahaiarekin eta 15.000 eta 36.000 rpm arteko ardatz nagusiekin.
- Ibilbideak X/Y/Z
- 1.250 · 950 · 580 mm
- Ardatz nagusia
- 15.000 rpm SK40 BigPlus · 89,4 Nm
- Mahaia · gehieneko pieza
- 1.360 × 960 mm · 2.000 kg
- Erremintak
- 30
- Pisua
- 9.810 kg
- CNC kontrola (aukeran)
FANUC · SIEMENS · HEIDENHAIN
24 lanordu baino gutxiagoan erantzungo dizugu.
Datu teknikoak
Hautatu atal bat xehetasuna ikusteko:
| Abiadura | Konoa | Potentzia (% 100 / % 40 ED) | Momentua (% 100 / % 40 ED) | Erabilgarritasuna |
|---|---|---|---|---|
| 15.000 rpm Ohikoena | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Seriekoa |
| 15.000 rpm | BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Aukerakoa |
| 15.000 rpm | SK40 BigPlus / BBT40 / HSK63-A | 20 / 34 kW | 82 / 139,6 Nm | Aukerakoa |
| 20.000 rpm | HSK63-A | 25 / 35 kW | 83,2 / 116,5 Nm | Aukerakoa |
| 24.000 rpm | HSK63-A | 30 / 45 kW | 29 / 43,5 Nm | Aukerakoa |
| 36.000 rpm | HSK50-E | 20 / 26 kW | 10,4 / 13,5 Nm | Aukerakoa |
| Beso bikoitzeko biltegia | 30 erreminta · gehieneko Ø 75 mm (120 alboko hutsuneak libre utzita) · luzera 300 mm · 7 kg |
|---|
| Aurrerapen azkarra X/Y/Z (m/min) | 30 / 30 / 30 |
|---|---|
| Lan-aurrerapena (m/min) | 20 |
| Ardatz nagusitik mahairainoko distantzia | 200 - 780 mm |
| Zutabeen arteko distantzia | 1.060 mm |
| CNC kontrola | HEIDENHAIN TNC7 |
| Erregela optikoak | ardatz guztietan |
| Ardatz nagusiaren bidezko hozketa | 30 bar seriekoa (aukera: 70 bar) |
| Potentzia elektrikoa | 60 kVA / 87 A |
| Neurriak (Z × L × A) | 4.730 × 4.288 × 3.150 mm |
Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.
Deskribapena
Takumi H12E H serieko 3 ardatzeko gantry mekanizazio-zentroa da (zutabe bikoitza), molde, matrize eta zehaztasuneko piezen zehaztasun handiko eta abiadura handiko mekanizaziorako diseinatua. 1.250 × 950 × 580 mm-ko ibilbideak ditu, zutabeen arteko 1.060 mm eta 1.360 × 960 mm-ko mahaia 2.000 kg-rako.

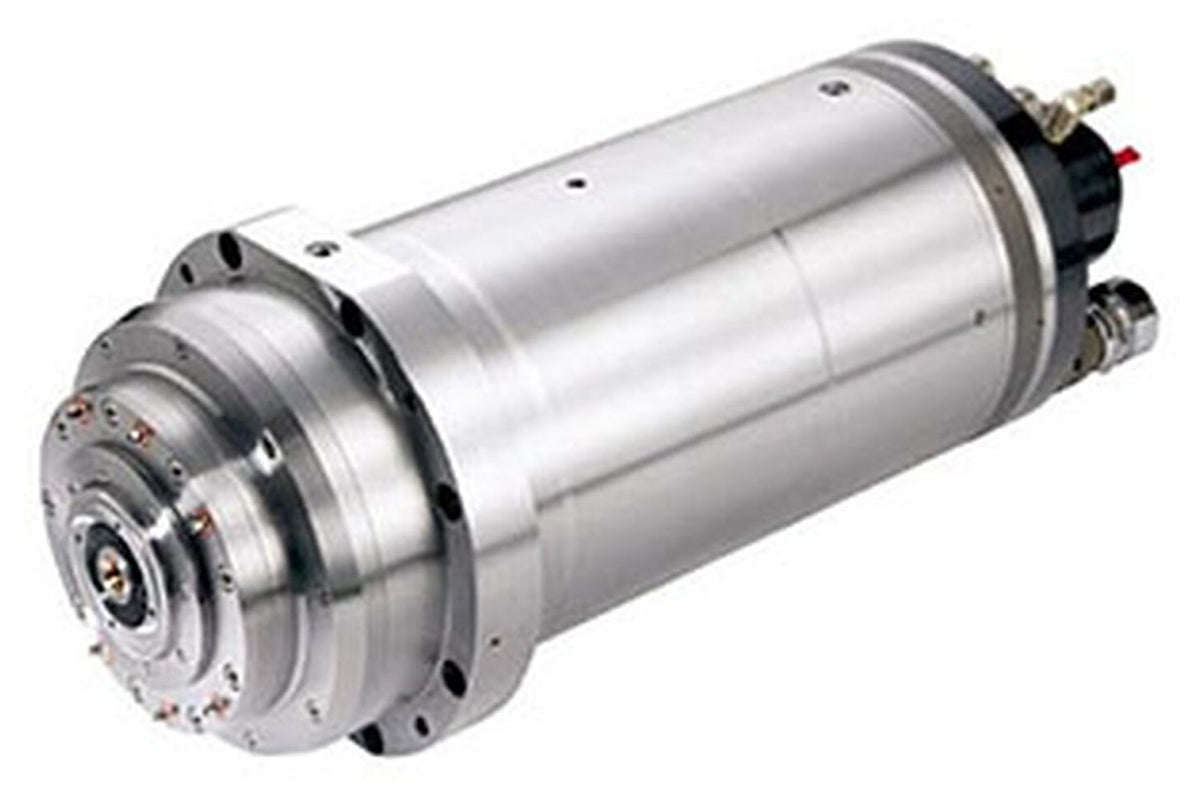

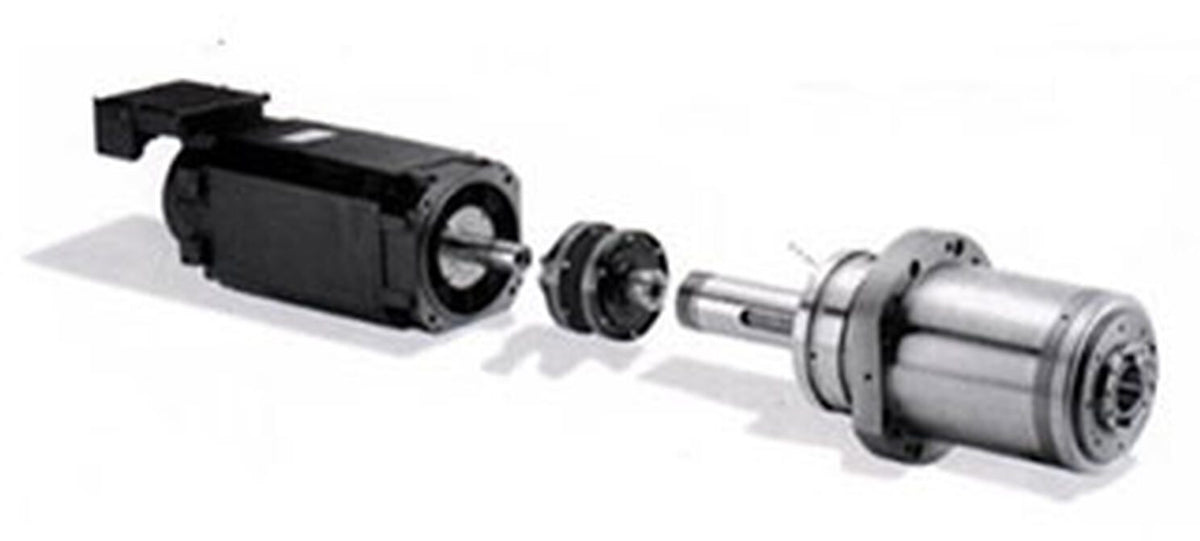

Ardatz nagusi estandarra in-line motakoa da, 15.000 rpm-koa, SK40 BigPlus konoarekin (10 / 14 kW, 89,4 Nm). Aukeran, 15.000 eta 36.000 rpm bitarteko ardatz nagusiak daude, 139,6 Nm arteko momentuarekin, abiadura handiko akaberetarako HSK63-A elektroardatzak barne. Beso bikoitzeko biltegiak 30 posizio ditu, eta aurrerapen azkarrak 30 / 30 / 30 m/min-ra iristen dira.

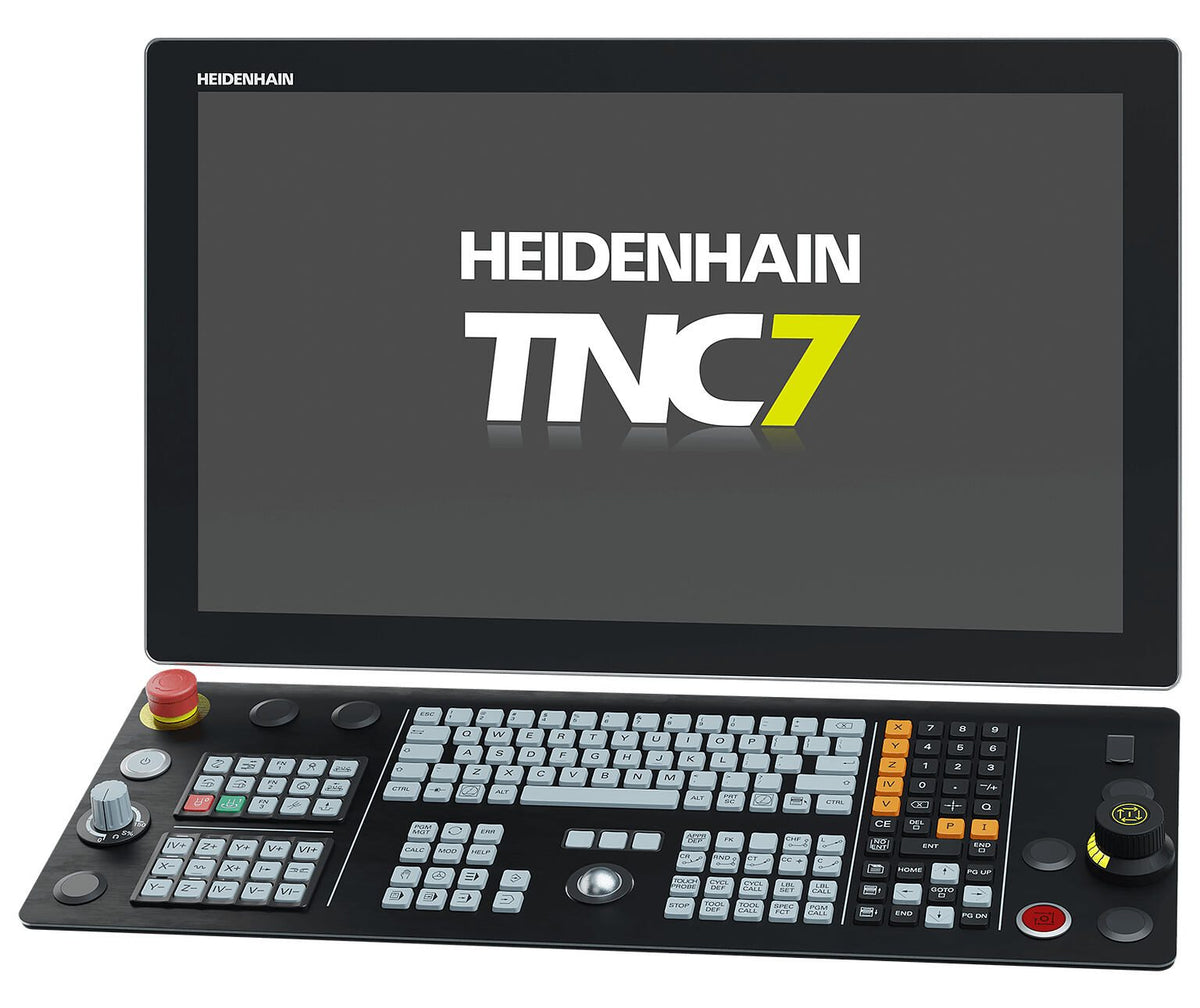

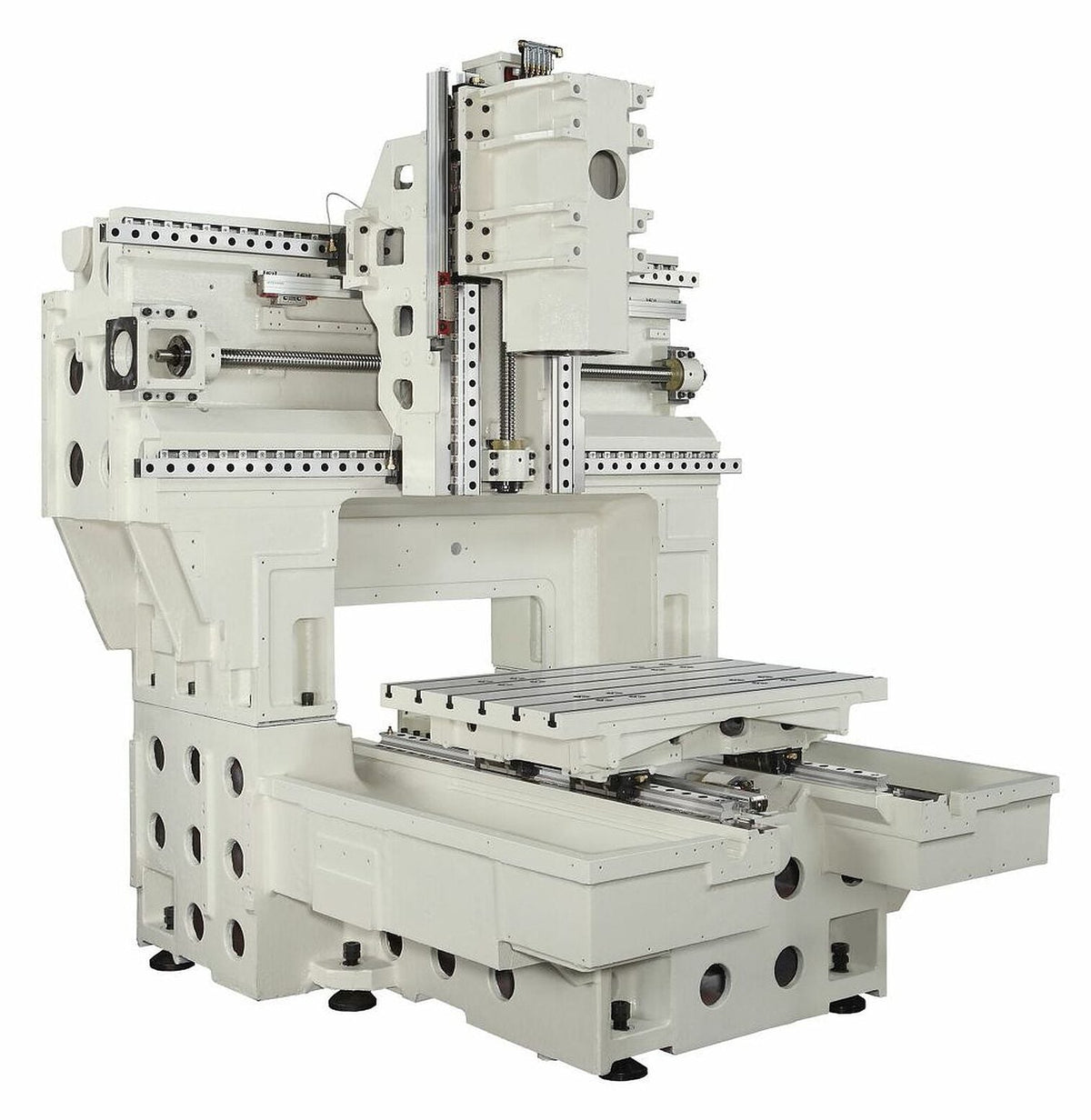

Bankada, zutabeak eta zeharkako habea Meehanite burdinurtu tratatu termikoz eginak daude, eskuz arraspatutako euskarri-gainazalekin eta gida linealen arrabolak gainneurrikoak direlarik. Seriean, Heidenhain TNC7 kontrola, erregela optiko absolutuak ardatz guztietan, ardatzaren konpentsazio termikoa sentsoreekin, ardatzeko barne-hozketa 30 bar-ekoa eta txirbil-garraiagailua barne hartzen ditu. Aukeren artean daude 4./5. ardatzeko mahai birakaria, neurketa-haztagailuak, bola-torlojuen hozketa, barne-hozketa 70 bar-ekoa eta ate automatikoak.
9.810 kg-ko burdinurtuarekin, H12E oinarri egonkorra da akabera-lan zorrotzetarako. Ferrotall-ek aholkularitza ematen dizu konfigurazioan, instalazioan eta zerbitzu teknikoan.
