Hurco

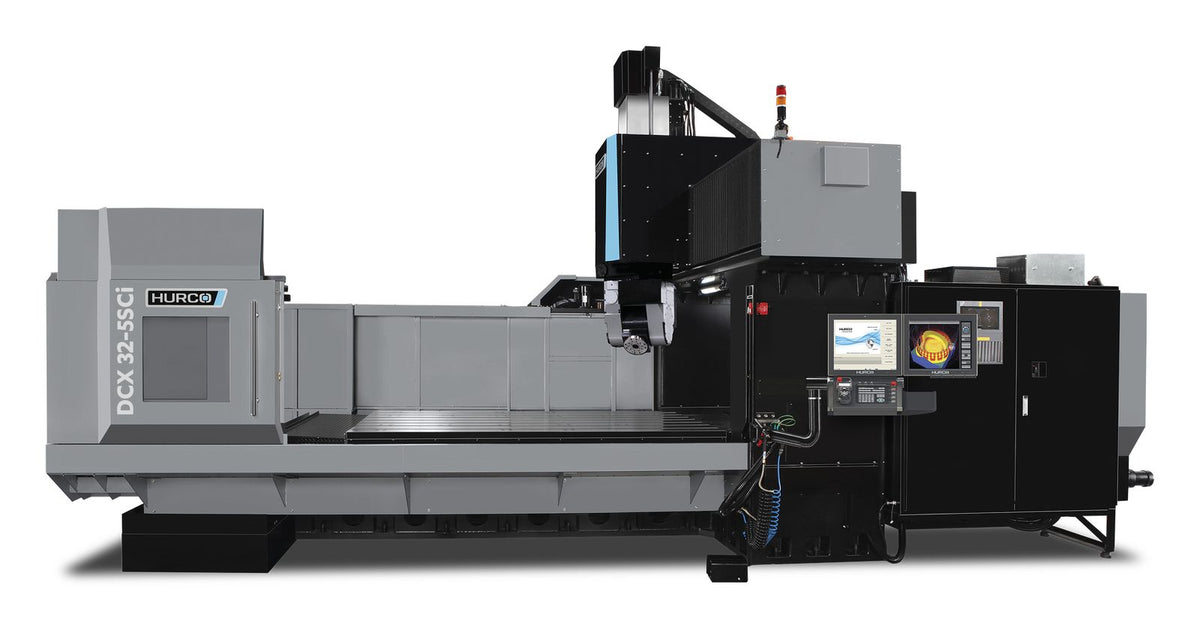

5 ardatzeko zutabe bikoitzeko mekanizazio-zentroa Hurco DCX 32-5Si
5 ardatzeko gantry-a, B/C buruarekin, 3.000 × 1.700 mm-ko eta 11.000 kg-ko mahai gainean: pieza handi eta konplexuak lotura bakarrean.
- Ibilbideak X/Y/Z
- 3.200 · 2.100 · 900 mm
- Ardatz nagusia
- 18.000 rpm HSK-A63 · 106 Nm
- Mahaia · gehieneko pieza
- 3.000 × 1.700 mm · 11.000 kg
- Erremintak
- 40 (aukera: 60)
- Pisua
- 37.700 kg
- CNC kontrola
Hurco WinMax · MAX5
24 lanordu baino gutxiagoan erantzungo dizugu.
Datu teknikoak
Hautatu atal bat xehetasuna ikusteko:
| Abiadura | Konoa | Potentzia (% 100 / % 40 ED) | Momentua (% 100 / % 40 ED) | Erabilgarritasuna |
|---|---|---|---|---|
| 18.000 rpm Ohikoena | HSK-A63 | 63 kW | 106 Nm | Seriekoa |
| Erreminta-aldagailu automatikoa | 40 (aukera: 60) erreminta |
|---|---|
| Gehieneko erreminta | gehieneko Ø 76 mm · gehieneko luzera 300 mm · gehieneko pisua 7 kg |
| B ardatza | +100 / -110° |
|---|---|
| C ardatza | ±360° |
| Aurrerapen azkarra X/Y/Z (m/min) | 15 / 15 / 10 |
| Aurrerapen azkarra B/C (rpm) | 120 / 80 |
| X/Y/Z ardatzen bultzada (kN) | 61 / 41,5 / 40,6 |
| Ardatz nagusiaren sudurretik mahairainoko distantzia | 66 - 966 mm |
| CNC kontrola | Hurco MAX5 WinMax-ekin: makinaren ondoan egiten den programazio elkarrizketatua eta ISO (NC) kodea |
| Behar den espazioa (L × Z × A, ateak irekita, kontrolarekin eta garraiagailuarekin) | 9.982 × 6.815 × 5.250 mm |
| Hozgarri-depositua | 1.470 l |
| Txirbil-ebakuazioa (seriekoa) | arraspa-garraiagailua eta txirbil-helize garraiatzailea |
Fabrikatzailearen katalogoko datuak; azken konfigurazioa eskaintzan berresten da.
Deskribapena

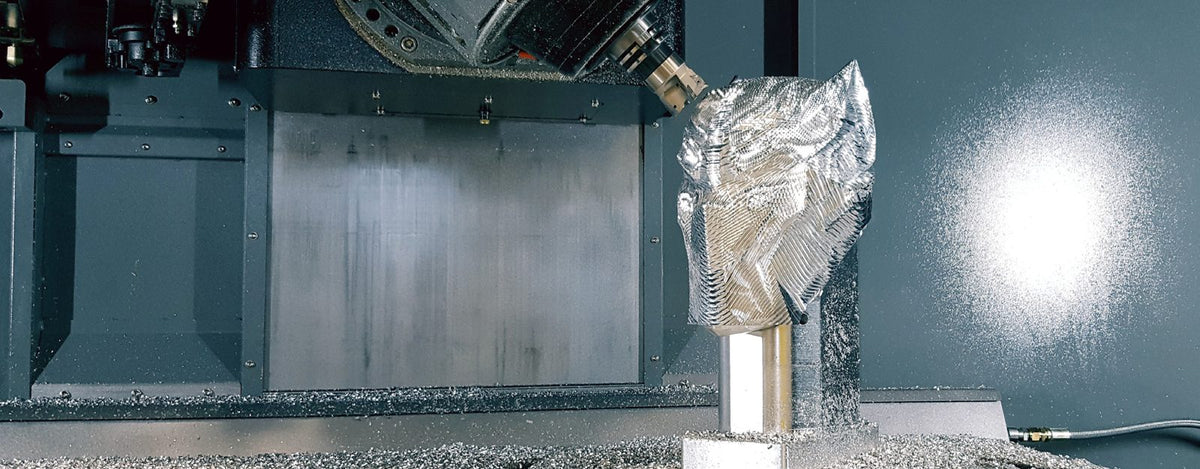

Hurco DCX 32-5Si pieza handi eta astunetarako 5 ardatzeko gantry zentroa da. DCX 32 makinaren zutabe bikoitzeko egituran, B (+100 / -110°) eta C (±360°) ardatzak dituen burua gehitzen du; horrela, pieza mahaian finko geratzen da ardatz nagusia 5 ardatzeko mekanizaziorako orientatzen den bitartean.
3.200 × 2.100 × 900 mm-ko ibilbideak ditu, 3.000 × 1.700 mm-ko mahaiarekin (22 mm-ko 7 T zirrikitu H8) eta 11.000 kg-ko kargarekin. 18.000 rpm-ko eta 63 kW-eko HSK-A63 ardatz nagusiak (106 Nm) abiadura handian lan egitea ahalbidetzen du tamaina handiko piezetan. Aurrerapen azkarrak 15 / 15 / 10 m/min dira, eta B/C ardatzak 120 / 80 rpm-ra biratzen dira.
Biltegiak 40 erreminta ditu (60 aukeran). 37.700 kg-ko pisuarekin, 1.470 l-ko hozgarri-depositua, arraska-garraiagailua eta txirbil-torlojuarekin, pieza handi eta konplexuak lote bakarrean ekoizteko makina zorrotza da.

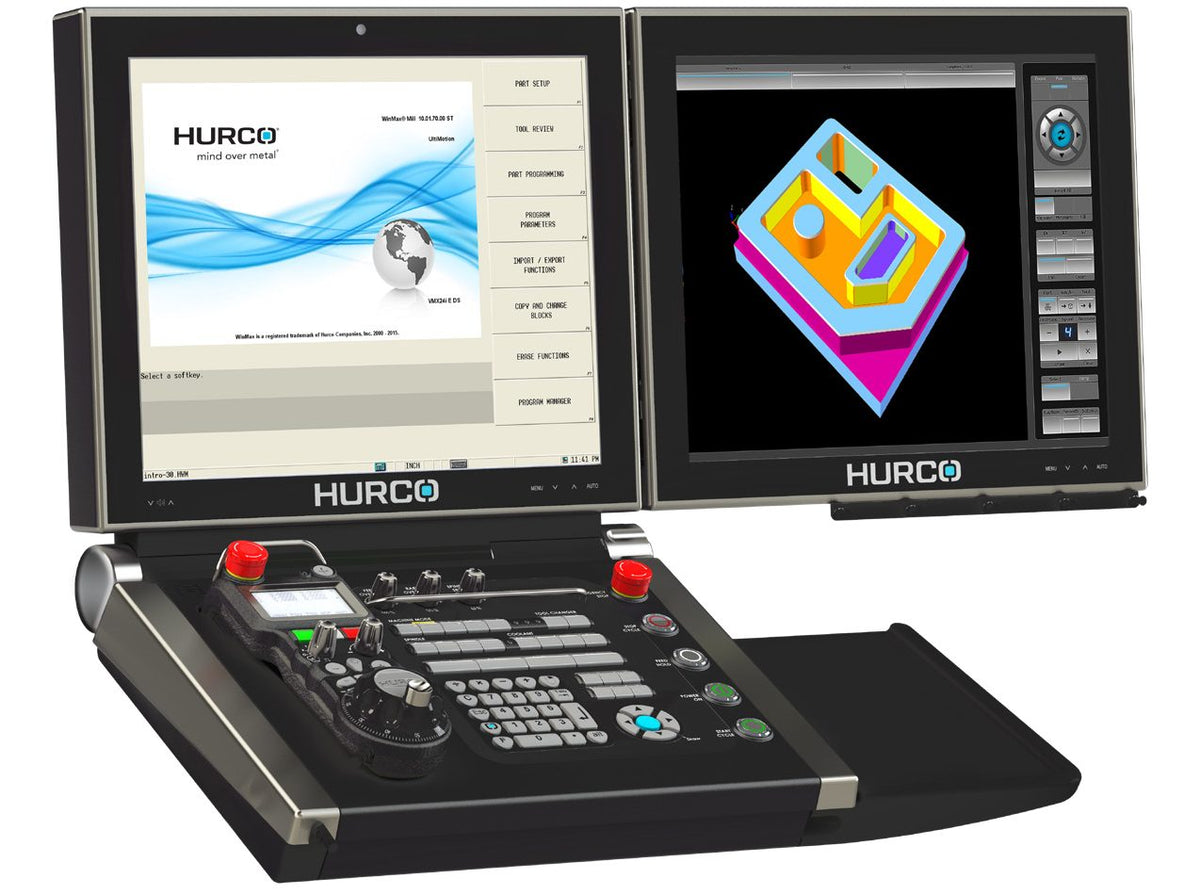

MAX5 kontrolarekin eta WinMax-ekin programatzen da, elkarrizketa bidez edo CAM-etik ISO kodean. Ferrotall, Hurcoren banatzailea, aholkularitza ematen dizu konfigurazioan, zimentazioan eta prestakuntzan.
