Kennen Sie die Abmessungen einer hydraulischen Presse? Nicht alle Werkzeugmaschinen sind gleich: Sie unterscheiden sich unter anderem in Größe, Kapazität und Leistung. Das gilt auch für hydraulische Pressen – Maschinen, die nach dem Prinzip von Pascal arbeiten und die Sie heute neu und gebraucht in verschiedenen Größen finden.
Was ist eine hydraulische Presse?
Bevor wir auf die Abmessungen einer hydraulischen Presse eingehen, sollten Sie wissen, dass diese Maschinen auf dem pascalschen Prinzip aus dem siebzehnten Jahrhundert beruhen. Demnach überträgt die Flüssigkeit in einem kleinen Behälter den Druck auf einen größeren Behälter und erzeugt dort eine größere Kraft. Dadurch können hydraulische Pressen große Lasten bewegen und Arbeiten mit hohem Kraftaufwand ausführen.
Nach dem pascalschen Prinzip bestehen hydraulische Pressen aus einem System kommunizierender Röhren, die über unterschiedlich große Zylinder bzw. Kolben mit geringen Kräften betätigt werden. Diese bewegen sich mithilfe eines Hydraulikfluids und erzeugen so größere Kräfte. Die Kolben bewegen den Antrieb, der die Pressen betätigt.
Diese Maschinen dienen dazu, Kräfte zu vervielfachen und verschiedenste Werkstücke mit unterschiedlichen Bearbeitungsverfahren wie Prägen, Pressen oder Stanzen herzustellen. Sie eignen sich auch gut für die Massenfertigung.
Auswahl nach den Abmessungen der hydraulischen Presse?

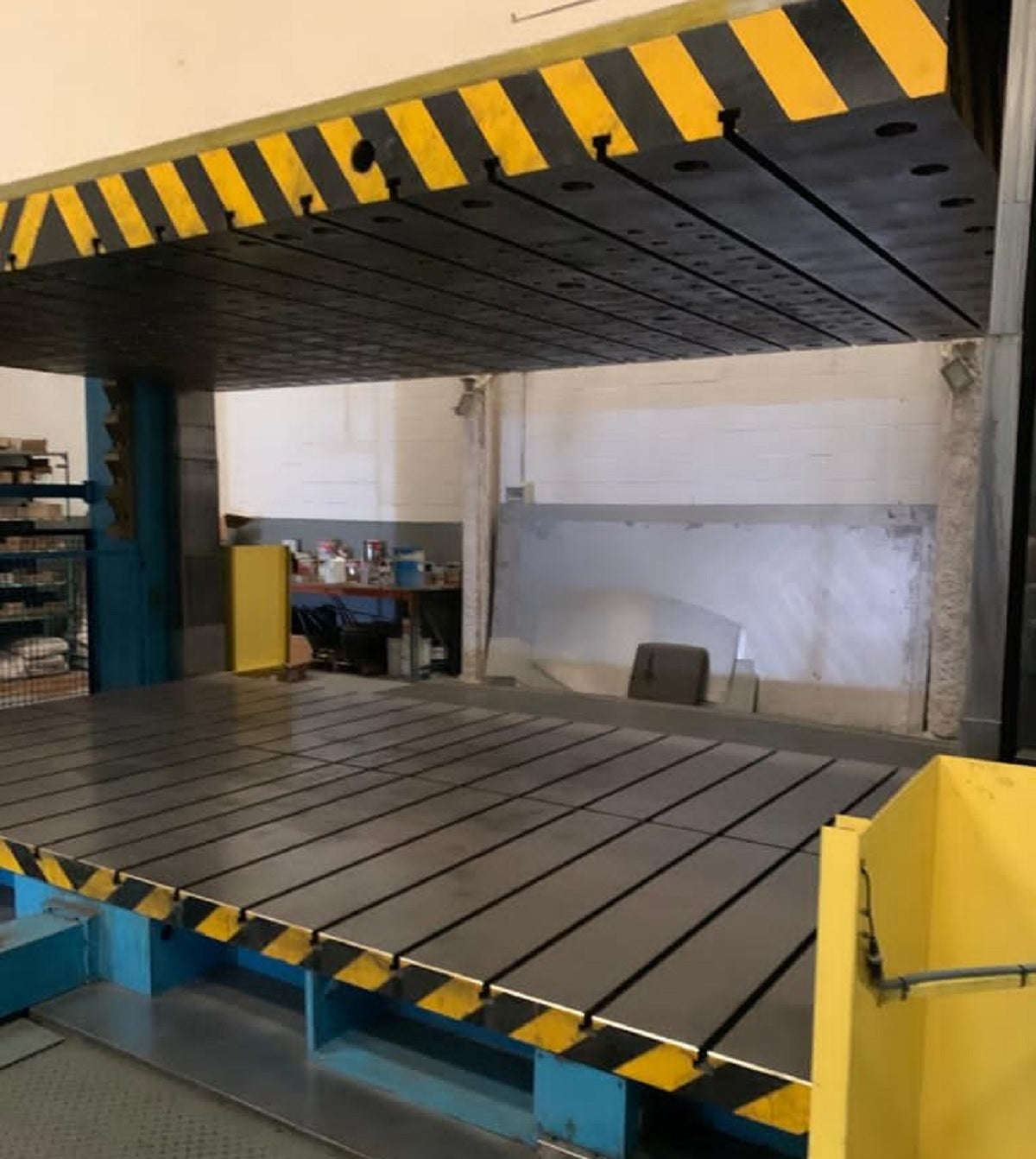

Die Abmessungen der hydraulischen Presse bestimmen, welche Werkstücke sie bearbeiten kann und welche Lasten sie aufnimmt. Die Bandbreite ist groß: Es gibt sehr große Pressen mit Tischabmessungen (Bett bzw. bed) von 5.500 x 3.000 mm, die bis zu 185.000 kg aufnehmen. Die Abmessungen der hydraulischen Presse richten sich nach dem Einsatzzweck der Maschine. Für Betriebe, die sehr große Metallteile fertigen, und auch für die Automobil-, Luftfahrt- und Schiffbauindustrie ist eine Maschine mit hoher Tonnage unerlässlich.
Sollen dagegen kleinere Teile wie Gesenke und Formen gefertigt werden, genügt eine Maschine mit kompakten Abmessungen, einem Tisch zwischen 200 und 400 mm und einer geringeren Leistung als für die Bearbeitung großer Werkstücke.
Wie wählt man eine hydraulische Presse aus?
Wenn Sie eine hydraulische Presse – gebraucht oder neu – anschaffen möchten, sollten Sie vor dem Kauf eine Reihe von Parametern berücksichtigen. Zunächst gilt es, die Abmessungen der hydraulischen Presse festzulegen; dazu müssen Sie wissen, welche Bearbeitungsanforderungen Sie haben:
- Einsatzzweck. Nicht alle hydraulischen Pressen eignen sich für dieselben Aufgaben. Ein kleines Werkstück erfordert weder große Pressenabmessungen noch eine hohe Tragfähigkeit. Deshalb ist es wichtig zu wissen, wofür die Maschine eingesetzt werden soll.
- Kraft. Auch die Kraft hängt von den zu bearbeitenden Werkstücken ab. Kleine Teile benötigen nicht so viel Leistung wie große.
- Hub. Der Hub bzw. die Hublänge gibt den Weg an, den der in einem Zylinder geführte Kolben vom unteren bis zum oberen Totpunkt zurücklegt. Der Hub bestimmt die Bearbeitungsleistung.
- Größe. Je größer das Werkzeug, desto mehr Leistung hat es.
Bauteile der hydraulischen Presse
Tisch oder Bett
Bei hydraulischen Pressen ist der Tisch bzw. das Bett (bed) die primäre Auflage der Maschine – eine ebene, feststehende Fläche. Die Abmessungen der hydraulischen Presse werden durch Tisch bzw. Bett bestimmt, das robust sein muss, um der Bearbeitungskraft und dem Gewicht der Werkstücke standzuhalten.
Aufspannplatte
Auf diesem Teil wird das zu bearbeitende Werkstück für den Arbeitsgang positioniert. Sie besteht meist aus Stahl und ist sehr widerstandsfähig gegenüber den Bearbeitungskräften. Die Aufspannplatte ist abnehmbar und erfordert in der Regel eine thermische Isolierung.
Hydraulikzylinder „Cushion“
Er wird Ziehkissen genannt, ist aber eigentlich ein Hydraulikzylinder, der unterhalb der Aufspannplatte sitzt; er verhindert Faltenbildung, sorgt für eine gleichmäßige Bearbeitung und einen sanften Arbeitsablauf. In der Regel wird er beim Tiefziehen eingesetzt.
Höhe
Die Höhe ist kein Bauteil, aber ein wichtiger Parameter: Sie gibt den Abstand zwischen der Aufspannplatte und dem oberen Teil der Presse an. Daraus ergibt sich der Weg des Werkzeugs zum Werkstück. Je größer die Höhe, desto größer die Bearbeitungskraft.
Gestell: bestimmt die Abmessungen der hydraulischen Presse
Es umfasst den Hydraulikzylinder, das wichtigste Bauteil der Maschine, der den Druck in Kraft umsetzt. Außerdem nimmt das Gestell die Arbeitsfläche auf. Es bestimmt auch die Tonnage, die die Maschine aufnehmen kann.
Unterer Anschlag und Buchse
Der Anschlag sorgt dafür, dass die Presse in ihre Ausgangsstellung zurückkehrt, und kann druck- oder wegabhängig arbeiten. Die Buchse wiederum ist eine Auskleidung, die die Reibung kontrolliert, und kann fest oder beweglich sein.
Stanzwerkzeug
Mit dem Stanzwerkzeug lassen sich verschiedene Pressvorgänge ausführen, etwa Biegen, Prägen, Tiefziehen, Lochen, Scheren, Markieren und Schneiden.
Motor und Hydraulikkomponenten
Bei hydraulischen Pressen kann der Motor elektrisch oder hydraulisch sein. Ersterer wandelt elektrische Energie über die hydraulischen Kreisläufe, die die Hydraulikpumpen antreiben, in Rotationsenergie um; Letzterer wandelt hydraulische Energie mithilfe einer Pumpe in Rotationsenergie um.
Das Hydraulikaggregat betätigt mittels Druck die Zylinder, die Motoren und weitere Teile der Maschine.
