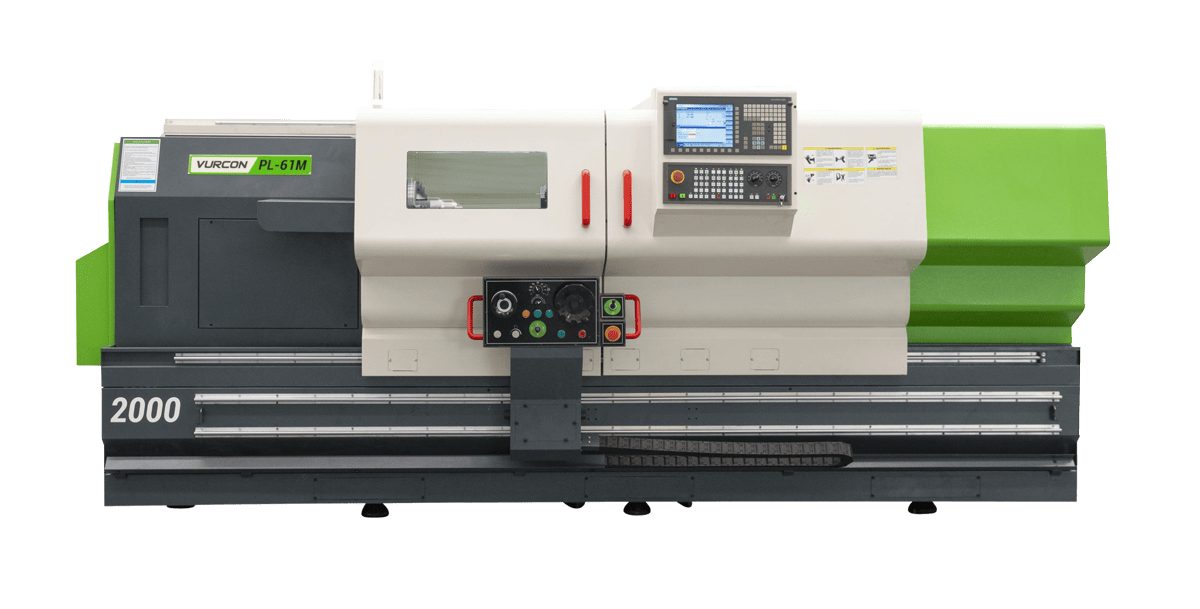

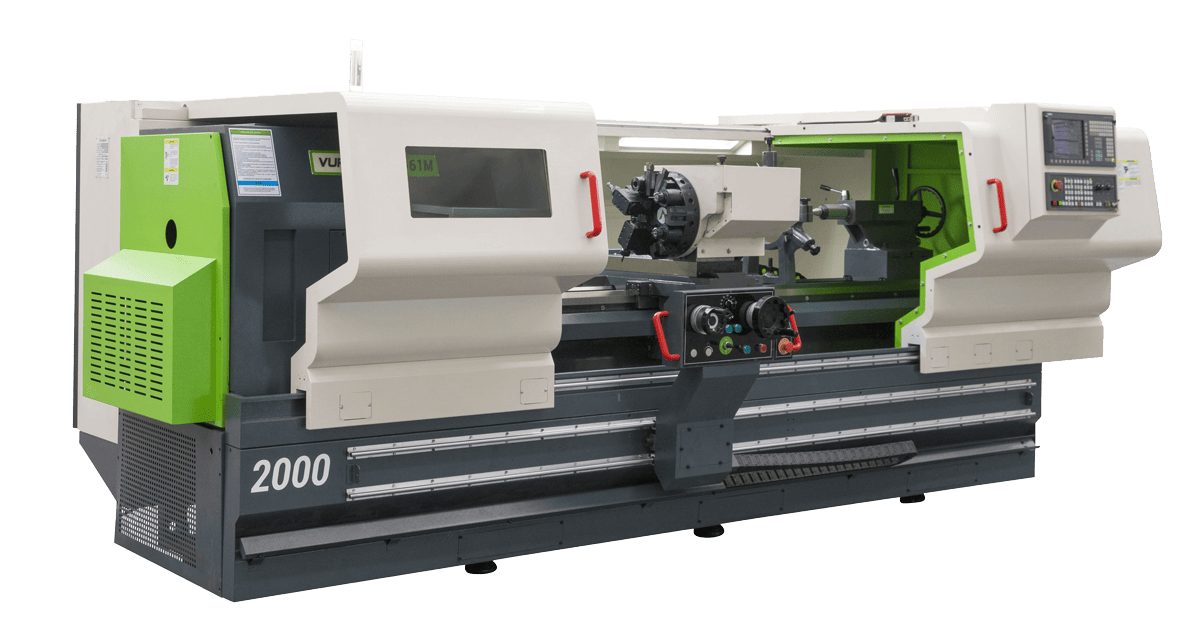

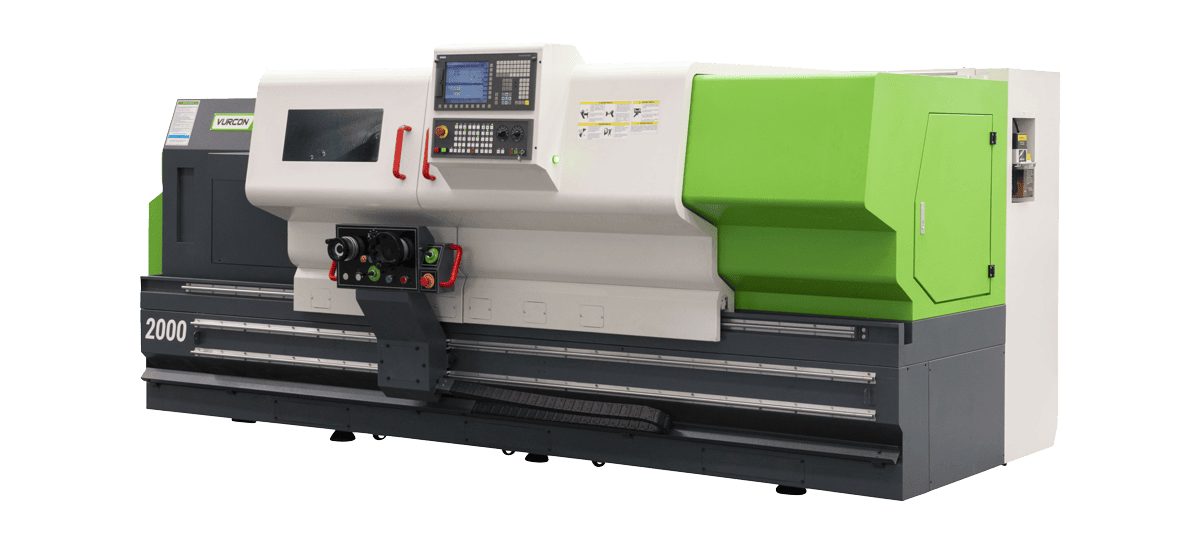

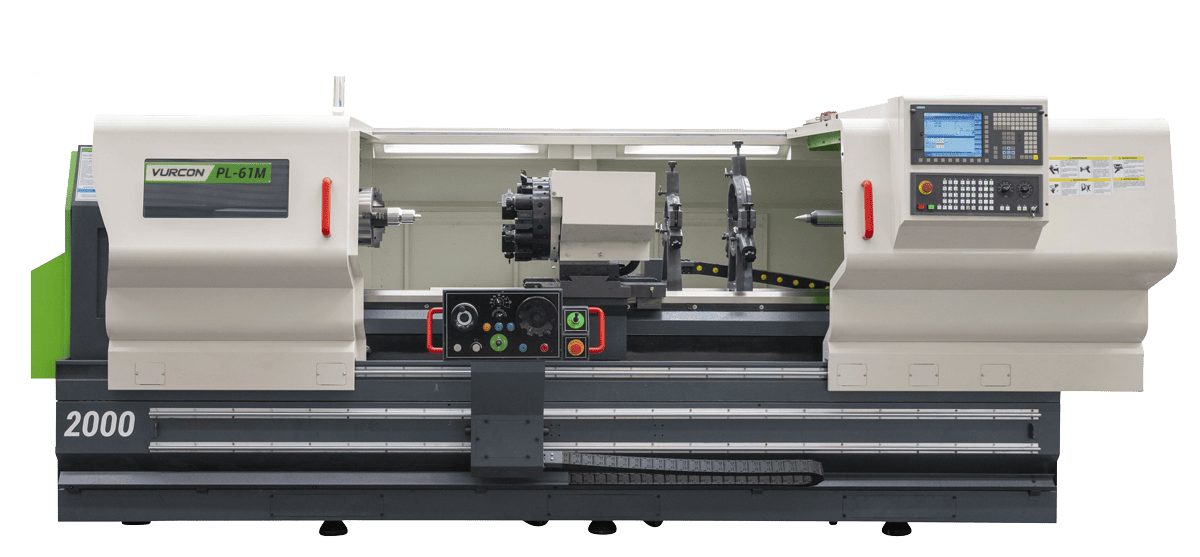

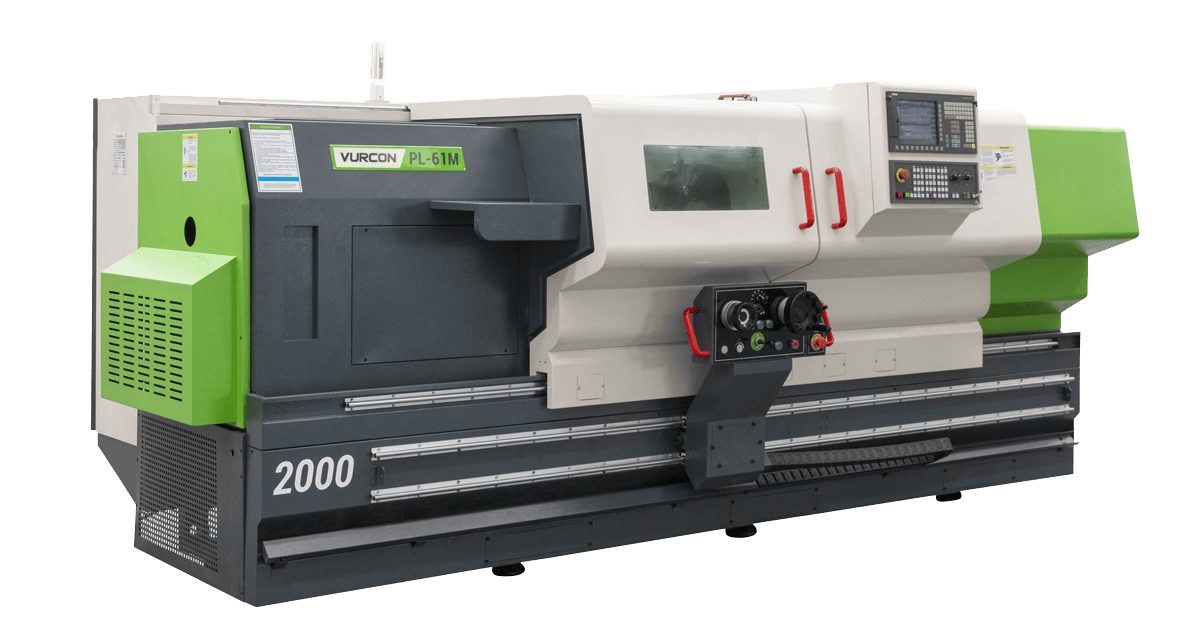

Tornio parallelo con utensili motorizzati Vurcon PL-61M × 1500
Tornio parallelo con asse C e 12 utensili motorizzati VDI30F: tornisce, fora e fresa nello stesso serraggio.
- Corse X/Z
- X 290 · Z 1.150 mm
- Mandrino
- 2.500 giri/min A2-8 · 11 kW
- Diametro tornibile · pezzo max.
- Ø 610 mm · tornitura Ø 360 × 1.420 mm
- Torretta
- 12 posizioni motorizzate VDI30F + asse C
- Peso
- 3.300 kg
- Controllo CNC
FAGOR 8060 Elite T-ICU
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 2.500 giri/min Più diffuso | A2-8 | 11 kW | Standard · variatore elettronico · passaggio mandrino Ø 82 mm · asse C |
Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.
| Diametro tornibile sul bancale | Ø 610 mm |
|---|---|
| Diametro tornibile sul carro | Ø 360 mm |
| Distanza tra le punte | 1.500 mm |
| Tornitura max. | Ø 360 × 1.420 mm |
| Passaggio barra | Ø 78 mm |

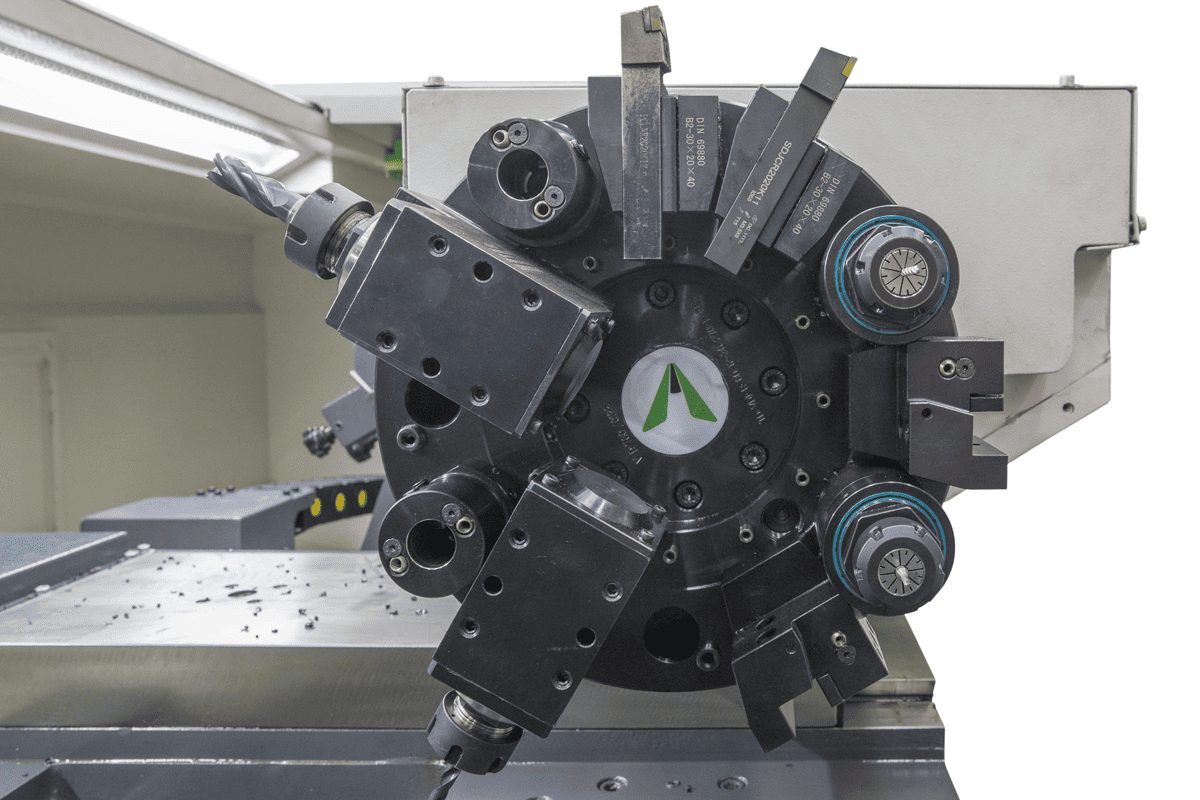

| Torretta motorizzata | 12 posizioni motorizzate VDI30F + asse C · 5.000 giri/min · 3,3 kW · 20 Nm |
|---|
| Avanzamento rapido X/Z (m/min) | 6 / 12 |
|---|---|
| Corse X / Z | 290 / 1.150 mm |
| Distanza tra le guide X/Z | 210 / 390 mm |
| Contropunta | Ø 75 mm · corsa 150 mm · CM5 (manuale; idraulica opzionale) |
| Controllo CNC | FAGOR 8060 Elite T-ICU (opzionale: FANUC 0i-TF Plus con Manual Guide i o SIEMENS 828D con ShopTurn) |
| Dimensioni (lungh. × largh. × alt.) | 3.620 × 1.850 × 1.760 mm |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Descrizione
Il Vurcon PL-61M × 1500 è un tornio CNC parallelo a bancale piano con 1.500 mm tra le punte. Ha un diametro tornibile di Ø 610 mm sul bancale e di Ø 360 mm sul carro, tornisce fino a Ø 360 × 1.420 mm e accetta barre di Ø 78 mm. Il mandrino A2-8 ruota a 2.500 giri/min con 11 kW. Variatore elettronico di velocità. Pesa 3.300 kg. La torretta con 12 utensili motorizzati VDI30F e l'asse C consentono di forare, maschiare e fresare senza togliere il pezzo dall'autocentrante.
Per quali lavorazioni è indicato
- Alberi e pezzi medio-lunghi per macchinari, oleodinamica e trasmissioni.
- Alberi con cave per linguetta, fori radiali e spianature fresate in un unico serraggio.
- Produzione di pezzi per oleodinamica, pneumatica e settore automobilistico.
Dotazione di serie
- Controllo FAGOR 8060 Elite T-ICU.
- Torretta a 12 posizioni motorizzate VDI30F + asse C e autocentrante a 3 griffe Ø 250 mm.
- Contropunta manuale con canotto Ø 75 mm, lunetta fissa 20-130 e 130-260 mm, lunetta mobile 20-80 mm.
- Volantini manuali, lubrificazione, refrigerazione, vaschetta raccogli-trucioli estraibile e carenatura integrale.
Come optional può essere dotato di controllo FANUC 0i-TF Plus o SIEMENS 828D, autocentrante e contropunta idraulici, evacuatore di trucioli e condizionatore per il quadro elettrico. La serie PL-61M è prodotta anche con 1.000, 2.000 e 3.000 mm tra le punte.
Vurcon è il marchio di macchine CNC del Gruppo Ferrotall. Ferrotall si occupa di vendita, trasporto, messa in servizio e formazione presso la vostra officina, con assistenza tecnica diretta e ricambi in Spagna. Ci richieda un'offerta con la configurazione di cui ha bisogno.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica diretta Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
