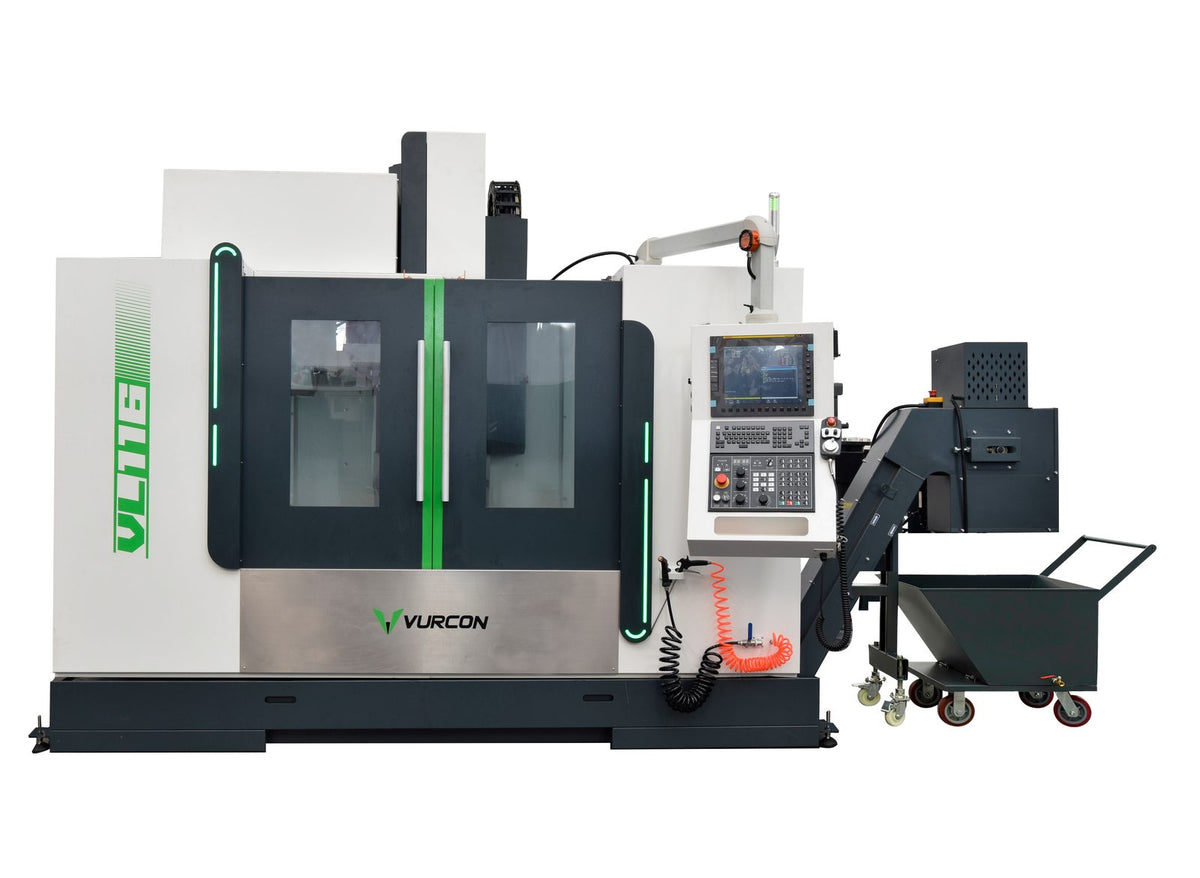

Centro di lavoro verticale Vurcon VL-116
Centro verticale a 3 assi di medie dimensioni con 1.100 mm in X, tavola da 1.300 × 610 mm per 1.000 kg e FANUC 0i-MF Plus di serie.
- Corse X/Y/Z
- 1.100 · 610 · 630 mm
- Mandrino
- 10.000 giri/min BBT40 · 191 Nm
- Tavola · pezzo max.
- 1.300 × 610 mm · 1.000 kg
- Utensili
- 30
- Peso
- 7.500 kg
- Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 10.000 giri/min Più diffuso | BBT40 | 11 / 15 kW | 191 Nm | Di serie |
| 6.000-20.000 giri/min | BBT40 / BBT50 | Opzionale (cinghie, motore diretto, riduttore o elettromandrino, a seconda della configurazione) |
Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.
| Distanza naso mandrino-tavola | 110-740 mm |
|---|---|
| Distanza asse mandrino-montante | 667 mm |
| Magazzino utensili | 30 utensili BBT40 · Ø max. 78/120 mm · lunghezza max. 300 mm · 8 kg · cambio 2,5 s |
|---|---|
| Opzionale | Tamburo da 20/24/30/32 o catena da 32/40/60 posizioni |
| Rapido X/Y/Z (m/min) | 36 / 36 / 32 |
|---|---|
| Precisione di posizionamento X/Y/Z | ±0,008 mm |
| Ripetibilità X/Y/Z | ±0,004 mm |
| Trasmissione del mandrino | Cinghie · testa raffreddata a olio |
| Controllo CNC | FANUC 0i-MF Plus con touchscreen da 15" e Manual Guide i (opzionale: HEIDENHAIN, SIEMENS o FAGOR) |
| Dimensioni (L × P × H) | 3.404 × 2.679 × 2.850 mm (senza evacuatore di trucioli) |
| Alimentazione | 25 kVA · 380 V ±10 % 50 Hz · aria 6-8 bar |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Opzioni di automazione
Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.
Lavora più facce del pezzo in un solo piazzamento.
✓ Opzionale
Maggiore precisione e meno tempo di attrezzaggio.
✓ Opzionale (a contatto o laser)
Produzione con meno intervento dell'operatore.
✓ Su richiesta
Opzioni del catalogo Vurcon 2026; configurazione e prezzo su richiesta.
Descrizione
Il Vurcon VL-116 è un centro di lavoro verticale a 3 assi di medie dimensioni. Ha corse di 1.100 × 610 × 630 mm, tavola da 1.300 × 610 mm con 1.000 kg di carico e mandrino BBT40 da 10.000 giri/min con motore da 11 / 15 kW e 191 Nm di coppia. Il bancale e la colonna sono in ghisa, con guide lineari a rulli sui tre assi e testa raffreddata a olio. Pesa 7.500 kg.
Per quali lavorazioni è adatto
- Costruzione di stampi e matrici di medie dimensioni: portastampi, cavità e inserti.
- Pezzi per automotive e macchinari in serie medie, in acciaio e alluminio.
- Pezzi allungati che non entrano in un centro compatto.
Dotazione di serie
- Controllo FANUC 0i-MF Plus con touchscreen da 15", Manual Guide i e volantino elettronico.
- Magazzino da 30 utensili con cambio in 2,5 s.
- Refrigerazione attraverso l'utensile a 20 bar, separatore olio-emulsione e pistole per aria e refrigerante.
- Evacuatore di trucioli a catena, lubrificazione automatica e aria condizionata nel quadro elettrico.
Come optional può essere dotato di controllo HEIDENHAIN, SIEMENS o FAGOR, cono BBT50, altri mandrini da 6.000 a 20.000 giri/min, tavola rotante, tastatori e righe ottiche.
Vurcon è il marchio di macchine CNC del Gruppo Ferrotall. Ferrotall si occupa di vendita, trasporto, messa in servizio e formazione presso la Sua officina, con assistenza tecnica propria e ricambi in Spagna. Ci richieda un'offerta con la configurazione di cui ha bisogno.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
