Takumi

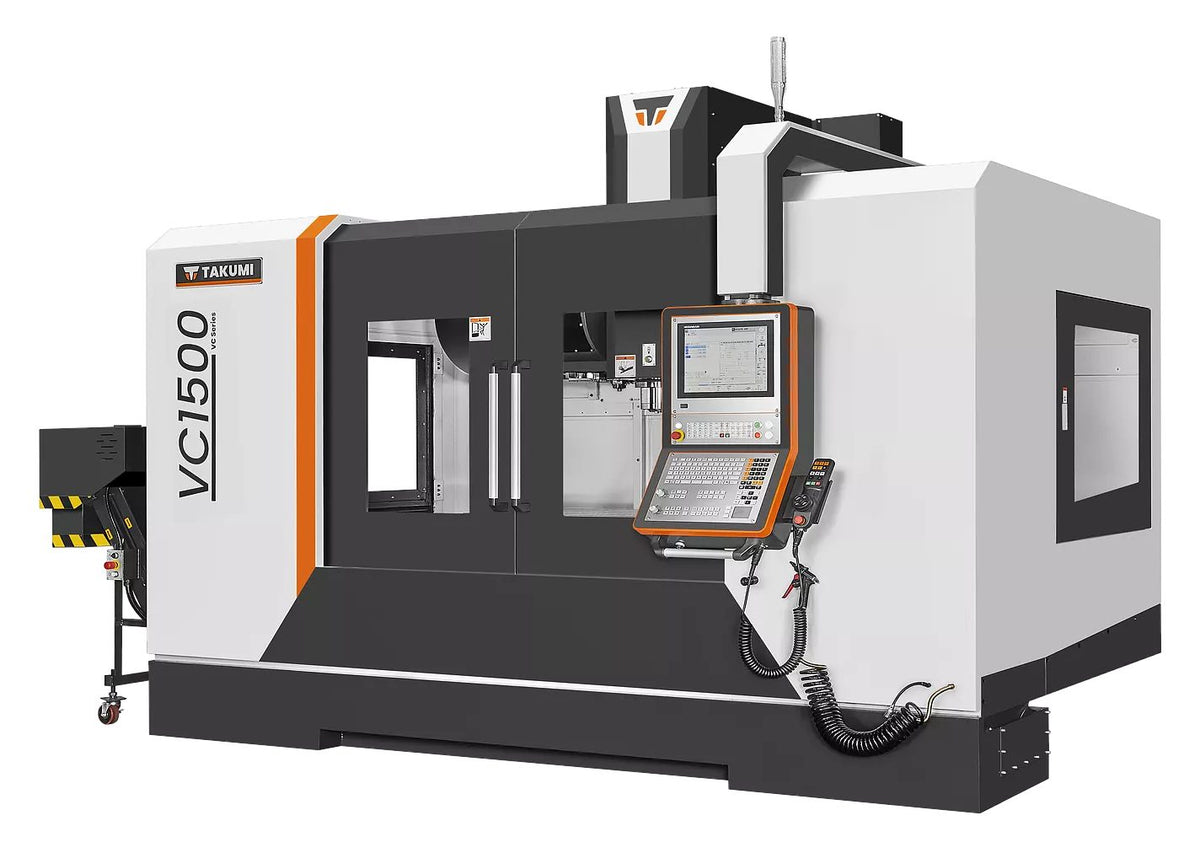

Centro di lavoro verticale Takumi VC1500
Il VC più grande: 1.524 mm in X, tavola da 1.680 × 762 mm, 40 utensili e mandrino opzionale da 223 Nm.
- Corse X/Y/Z
- 1.524 · 762 · 610 mm
- Mandrino
- 15.000 giri/min SK40 BigPlus · 89,4 Nm
- Tavola · pezzo max.
- 1.680 × 762 mm · 1.360 kg
- Utensili
- 40
- Peso
- 11.000 kg
- Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 15.000 giri/min Più diffuso | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Di serie |
| 15.000 giri/min | BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Optional |
| 15.000 giri/min | SK40 BigPlus / BBT40 / HSK63-A | 20 / 34 kW | 82 / 139,6 Nm | Optional |
| 12.000 giri/min | SK40 BigPlus / BBT40 / HSK63-A | 22 / 35 kW | 140 / 223 Nm | Optional |
| Magazzino a doppio braccio | 40 utensili · Ø max. 80 mm (125 con alloggiamenti adiacenti liberi) · lungh. 300 mm · 7 kg |
|---|
| Rapido X/Y/Z (m/min) | 36 / 36 / 24 |
|---|---|
| Avanzamento di lavoro (m/min) | 12 |
| Distanza mandrino-tavola | 120 - 730 mm |

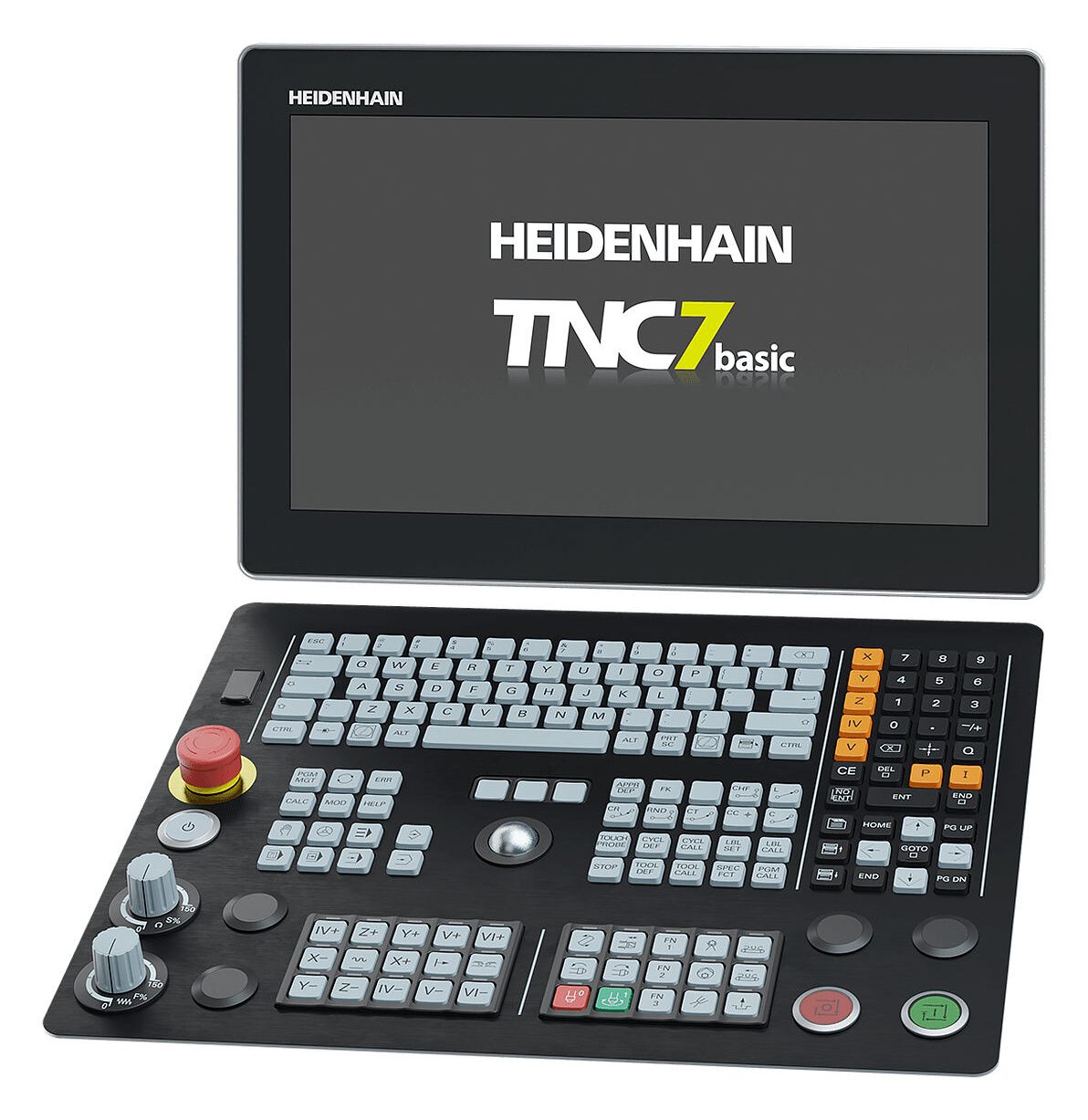

| Controllo CNC | HEIDENHAIN TNC7 basic |
| Refrigerazione attraverso il mandrino | opzionale (30 bar) |
| Quarto/quinto asse | tavola rotante opzionale |
| Potenza elettrica | 60 kVA |
| Dimensioni (P × L × H) | 6.347 × 3.799 × 2.720 mm |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Descrizione
Takumi VC1500 è un centro di lavoro verticale a 3 assi della serie VC, con basamento a C e tavola a croce, pensato per la produzione di pezzi e attrezzature con un eccellente rapporto prestazioni-prezzo. Le sue corse sono di 1.524 × 762 × 610 mm e la tavola da 1.680 × 762 mm accetta 1.360 kg.

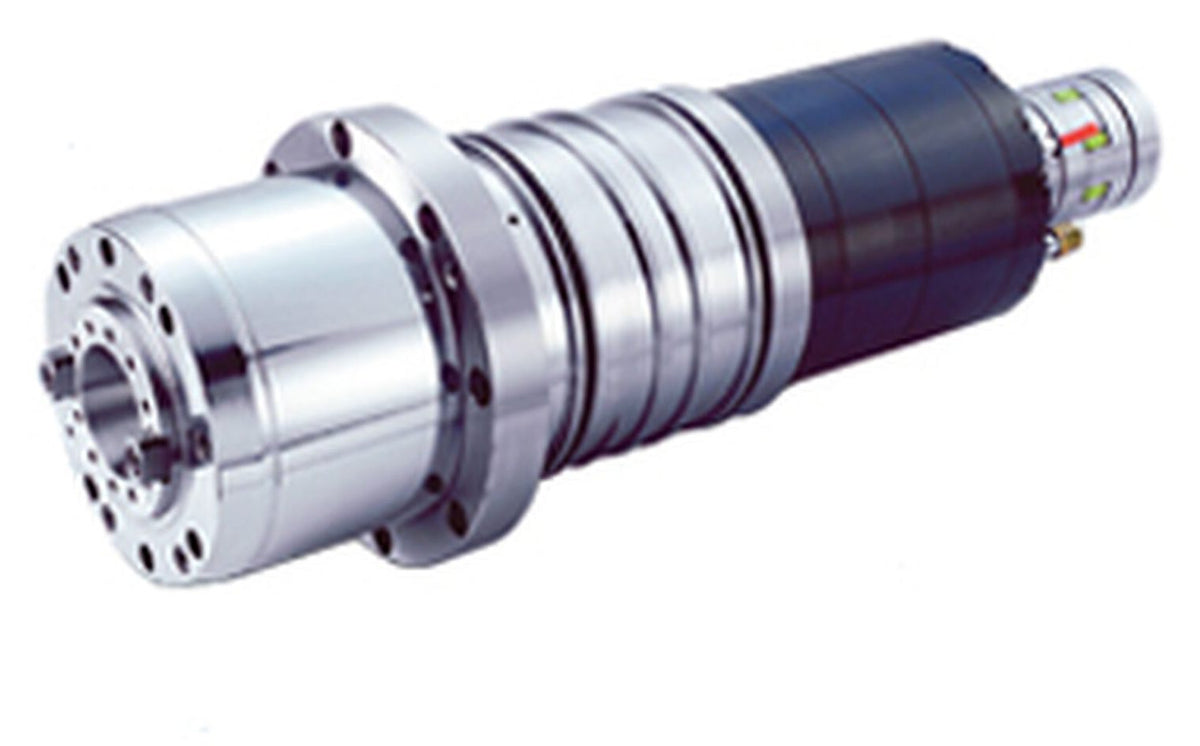

Di serie monta un mandrino in-line da 15.000 giri/min con attacco SK40 BigPlus, 10 / 14 kW e 89,4 Nm, raffreddato da refrigeratore. Come opzione sono disponibili mandrini da 12.000 a 15.000 giri/min, con coppia fino a 223 Nm. Il magazzino a doppio braccio ha 40 posizioni e gli avanzamenti rapidi arrivano a 36 / 36 / 24 m/min, con guide lineari a ricircolo di sfere precaricate sui tre assi.

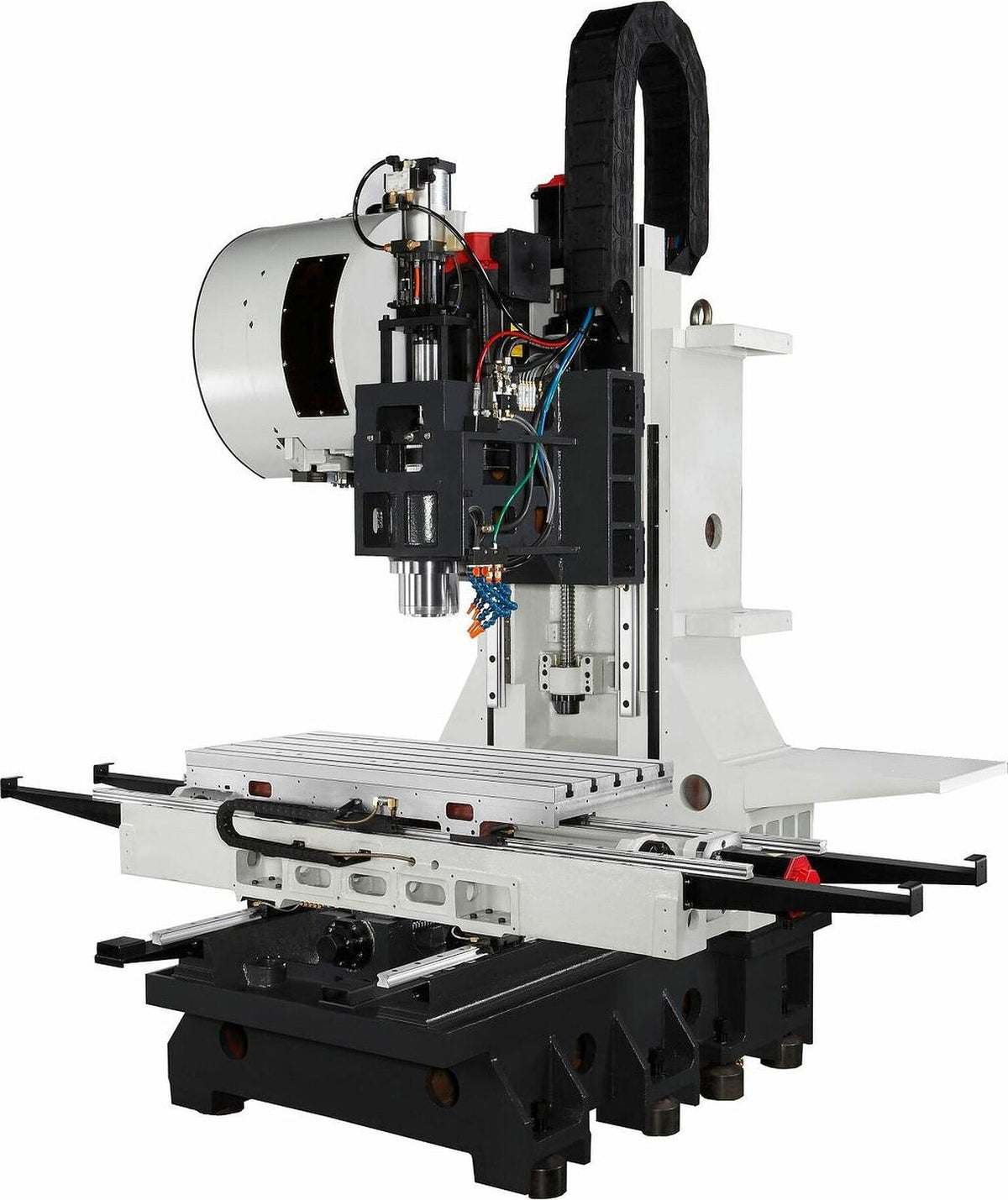

La struttura in ghisa Meehanite, il montaggio con superfici raschiettate a mano e le viti a ricircolo di sfere precaricate garantiscono precisione e stabilità termica. L'equipaggiamento europeo comprende controllo Heidenhain TNC7 basic, cabina completa, soffiaggio programmabile, separatore d'olio ed evacuatore di trucioli; tra le opzioni: refrigerazione interna a 30 bar, tavola rotante come 4°/5° asse, tastatori di misura e pacchetto produzione Knoll.
Pesa 11.000 kg e offre ampi accessi di carico per piccole serie e frequenti cambi di pezzo. Ferrotall La assiste nella configurazione, nell'installazione e nell'assistenza tecnica.
