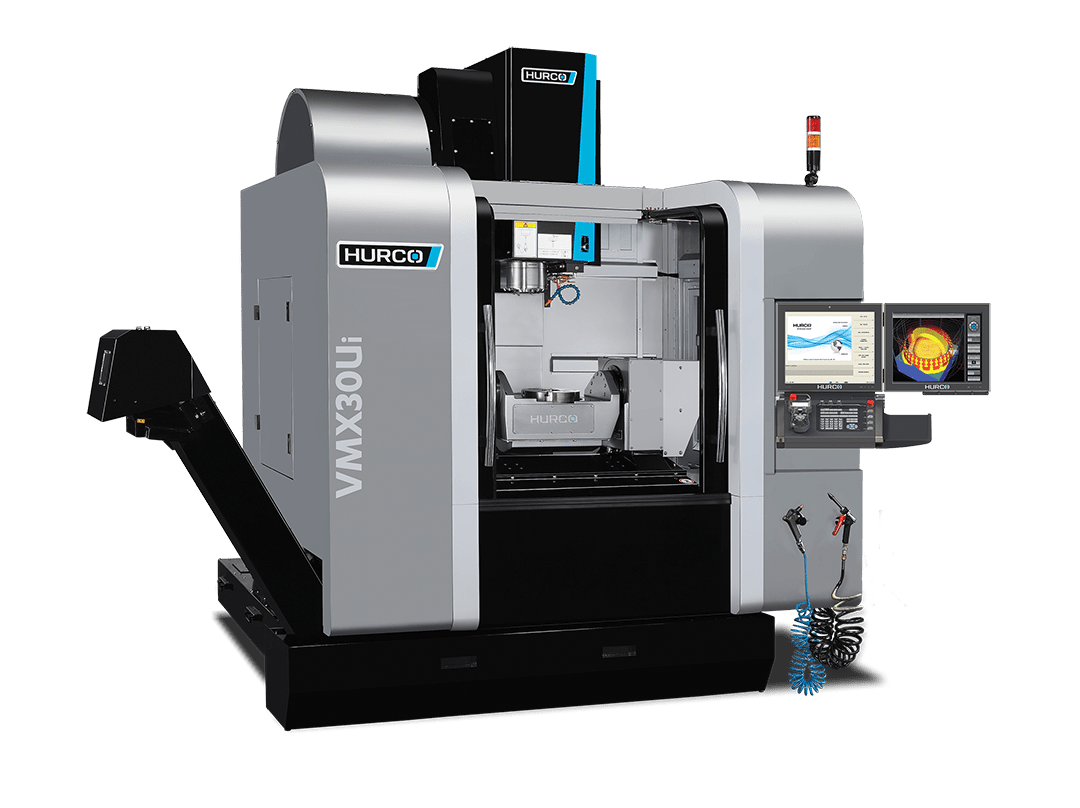

Centro di lavoro verticale Hurco VMX30 Ui
5 assi con tavola rototraslante integrata nella macchina (non aggiunta a un 3 assi), che lascia più spazio utile in Z. Corse 760 × 510 × 520 mm e mandrino SK40 da 12.000 giri/min.
Rif. Hurco VMX30Ui
- Corse X/Y/Z
- 760 · 510 · 520 mm
- Mandrino
- 12.000 giri/min SK40 · 215 Nm
- Tavola · pezzo max.
- Ø 250 mm (pezzo Ø 435) · 200 kg
- Utensili
- 40
- Peso
- 5.500 kg
- Controllo CNC
Hurco WinMax · MAX5
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 12.000 giri/min Più diffuso | SK40 | 13,4 kW | 215 Nm | Di serie |
Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.
| Pezzo max. | Ø 435 mm |
|---|
| Cambio utensili automatico (ATC) | 40 utensili |
|---|---|
| Utensile max. | Ø max. 76 mm · lunghezza max. 300 mm · peso max. 7 kg |
| Asse A (basculante) | +30 / -110° |
|---|---|
| Asse C (rotante) | 360° |
| Rapido X/Y/Z (m/min) | 38 / 38 / 32 |
| Rapido A/C (giri/min) | 25 / 25 |
| Distanza naso mandrino-tavola | 90 - 610 mm |
| Controllo CNC | Hurco MAX5 con WinMax: programmazione conversazionale a bordo macchina e codice ISO (NC) |
| Ingombro (L × P × H, porte aperte, con controllo e trasportatore) | 3.940 × 4.041 × 2.864 mm |
| Serbatoio del refrigerante | 265 l |
| Evacuazione dei trucioli (di serie) | trasportatore a raschiatori |
| Corse X/Y/Z | 760x510x520 |
|---|---|
| Corsa asse X | 760 |
| Corsa asse Y | 510 |
| Corsa asse Z | 520 |
| Corsa asse A | +30/-110 |
| Corsa asse C | 360 |
| Distanza mandrino-piano tavola | 90-610 |
| Cave a T (L x passo x n.) | 6x12 x60º |
| Diametro tavola (Ø) | 250 |
| Attacco mandrino | CAT/ BT/ DIN 40 |
| Velocità mandrino | 12.000 |
| Motore principale | 13,4 |
| Coppia nominale motore | 215 |
| Avanzamento di lavoro assi X/Y/Z | 38/ 38/ 32 |
| Avanzamento di lavoro (A/C) | 25/ 25 |
| Codolo di serraggio | SK 40 |
| N. utensili | 40 |
| Diametro max. utensile | 76 |
| Lunghezza max. utensile | 300 |
| Peso max. utensile | 7 |
| Peso macchina | 5.500 |
| Ingombro macchina (L x P x H) | 2941x2844x2864 |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Opzioni di automazione
Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.
RobotProCobots: carico e scarico con robot collaborativoAlimenta la macchina senza operatore per prolungare i turni e produrre in modo non presidiato. Il robot si programma dal controllo MAX5 stesso (Automation Job Manager), senza programmare sul robot.
✓ ProFeeder Cart / Tray con UR10e o EasyDesk 20 | 30 con UR20 / UR30 · pinza Schunk per pezzi fino a 15 kg
Hurco offre inoltre un'interfaccia aperta per integrare robot e sistemi di automazione di terze parti (AMF, Erowa, Lang Technik, Robojob, Universal Robots…). Confermate con Ferrotall la configurazione per questo modello.
Descrizione

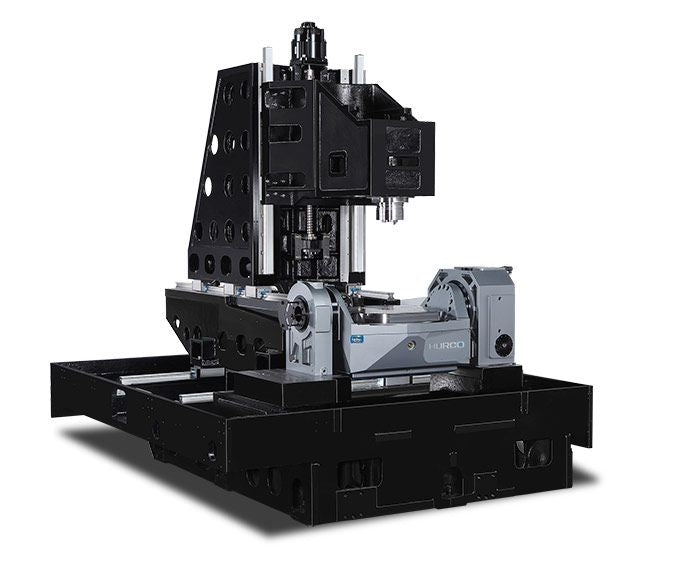

I centri di lavoro verticali Hurco VMX30Ui hanno la stessa concezione, pienamente efficiente, dei centri di lavoro a 5 assi Hurco con tavola rototraslante. Un vantaggio chiave: utilizziamo una tavola rototraslante integrata, invece di limitarci ad applicare una tavola rototraslante a un centro di lavoro a 3 assi spacciandolo per un 5 assi. Il design integrato offre più spazio libero sull'asse Z rispetto ad altre marche.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
