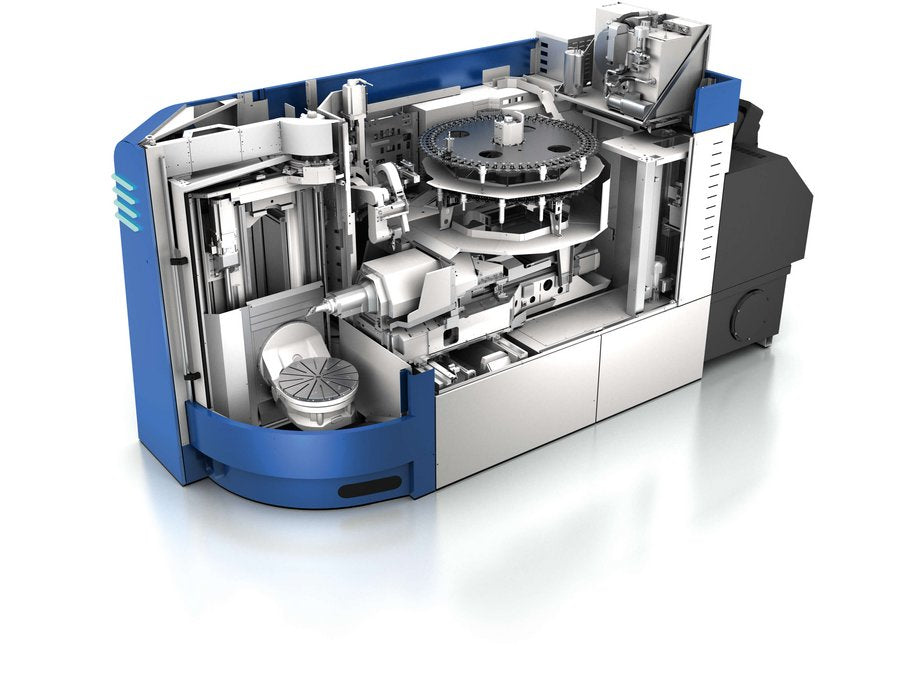

Estructura Grob G350T

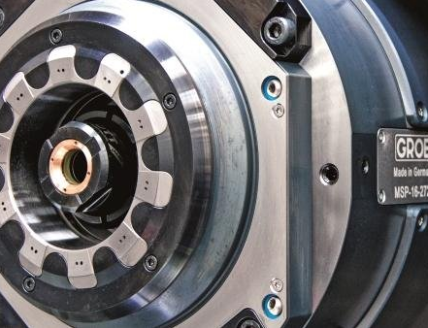

Husillo principal Grob G350T

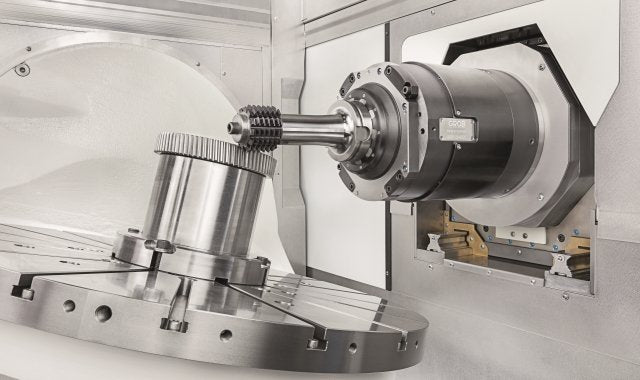

Tallado de engranajes Grob G350T

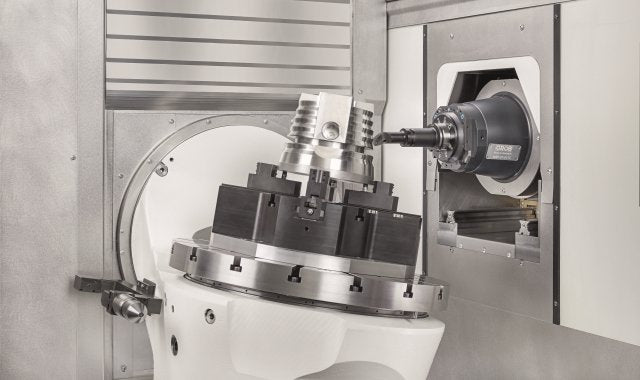

Interpolation-turning PLUS Grob G350T

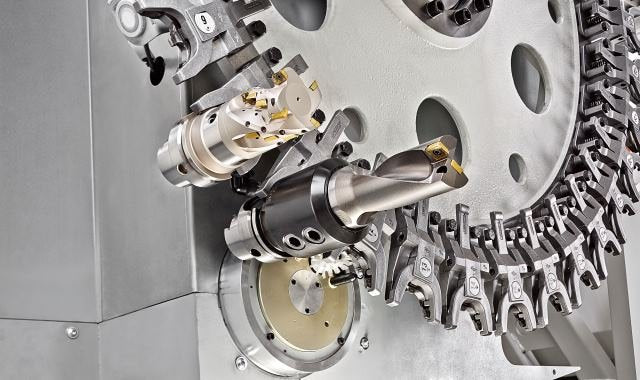

Cambiador de herramientas de disco Grob G350T
Cambiador de herramientas de doble disco Grob G350T

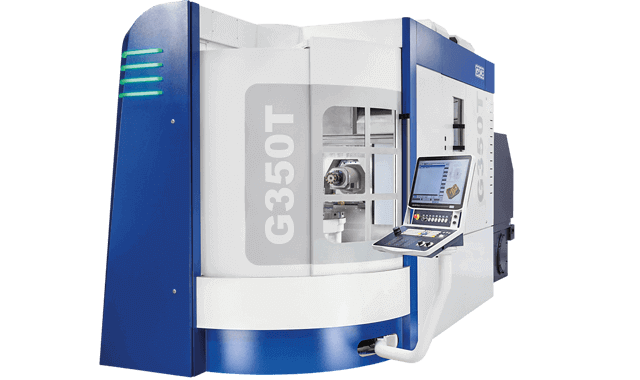

Centro de mecanizado universal Grob G350T
Centro di lavoro universale GROB G350T · Layout e dimensioni Layout e dimensioni
Centro di lavoro universale GROB G350T · Interno e concetto di macchina Interno e concetto di macchina
Centro di lavoro universale GROB G350T · Vista generale Vista generale
1 / 13

GROB

Centro di lavoro universale GROB G350T

Fresatura e tornitura complete in un unico serraggio: 5 assi con tavola di tornitura a 1.200 giri/min nel formato compatto del G350.

Rif. GROB G350T

Corse X/Y/Z
600 · 855 · 750 mm
Mandrino
16.000 giri/min HSK-A/T63 · 206 Nm
Tavola · pezzo max.
Ø 570 mm · pezzo Ø 620 · tornitura 1.200 giri/min
Utensili
60 (fino a 484)
Peso
15.300 kg
Controllo CNC
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Chiama +34 966 662 296

Le rispondiamo entro 24 h lavorative.

Dati tecnici

Selezioni una sezione per vedere i dettagli:

VelocitàConoPotenza (100 % / 40 % ED)Coppia (100 % / 40 % ED)Disponibilità
16.000 giri/min Più diffuso HSK-A/T6325 / 32 kW159 / 206 NmDi serie
Tavola di fresatura-tornitura con cave a T a stella
Di serieTavola di fresatura-tornitura con cave a T a stella MisuraØ 570 mm; 2×14 H7 + 14×14 H12; B fino a 1.200 giri/min, coppia B 1.250 / 1.420 Nm, coppia di tenuta 1.500 NmCarico max.350 kg
Tavola di fresatura-tornitura con sistema di bloccaggio pallet
OpzioneTavola di fresatura-tornitura con sistema di bloccaggio pallet Misurapallet 400 × 400 mmCarico max.270 kg

Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.

Dimensione massima del pezzo Centro di lavoro universale GROB G350TIngrandisci disegno
Tavola · assi A/B max.Ø 620 × 425 mm (sfera R415)
Tavola · asse B con A=0°Ø 620 × 571,5 mm (Ø 535 nella parte alta)
Con pallet · assi A/BØ 620 × 365 mm
Con pallet · asse B con A=0°Ø 620 × 511,5 mm
Disco singolo60 HSK-A/T63
Disco doppio117 HSK-A/T63 (105 sovradimensionati)
TM200/TM308/TM373fino a 424 (singolo) / 484 (doppio)
Asse A (basculante)-185° / +45°, 35 giri/min
Asse B (rotante)n × 360°, 1.200 giri/min (tornitura, con rilevamento intelligente dello squilibrio)
Azionamento assi rotantimotori torque
Avanzamento rapido X/Y/Z (m/min)X/Y/Z 70 / 45 / 90
Accelerazione X/Y/Z (m/s²)4,5 / 4 / 6,5
Precisione di posizionamento0,006 mm; ripetibilità < 0,0025 mm
Controllo CNCSIEMENS SINUMERIK ONE (di serie) · HEIDENHAIN TNC7 (optional) · Pannello GROB4Pilot (schermo multitouch da 24")
Dimensioni macchina base (L × P × H)2.000 × 5.810 × 3.170 mm (larghezza × lunghezza × altezza)
Con magazzino TM2003.600 × 6.020 × 3.170 mm

Peso massimo comprensivo di pezzo, utensili ed emulsione lubrorefrigerante.

Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.

Opzioni di automazione

Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.

Magazzino pallet rotativo o a torre (PSS-R / PSS-T)PalletMagazzino pallet rotativo o a torre (PSS-R / PSS-T)

Cella compatta per produrre in modo non presidiato per interi turni, anche con piccoli lotti.

✓ PSS-R450

Magazzino pallet lineare PSS-LPalletMagazzino pallet lineare PSS-L

Sistema modulare e ampliabile: cresce con la Sua produzione e può collegare fino a 5 macchine.

✓ PSS-L450

Magazzino utensili aggiuntivo TMUtensiliMagazzino utensili aggiuntivo TM

Più utensili a disposizione per produrre più codici senza cambiare gli utensili a mano.

✓ fino a 484 utensili

Tutte le celle sono gestite con il software GROB4Automation (pianificazione degli ordini, connessione ERP/MES e avvisi sul cellulare). Compatibilità secondo il catalogo GROB Automation 04/2025; confermi la configurazione con Ferrotall.

Descrizione

Vantaggi produttivi:

 -    Alta produttività.
 -    Ottimizzazione dei cicli.
 -    Grande visibilità dell'area di lavoro.
 -    Flessibilità operativa.
 -    Sostenibile.
 -    Design compatto.
 -    Accesso ottimizzato.
 -    Assistenza tecnica 24 ore al giorno, 7 giorni a settimana.


Un concetto di macchina unico:

·      Testa in posizione orizzontale:
Grazie alla disposizione orizzontale della testa, è possibile una corsa maggiore dell'asse Z e viene ottimizzata la caduta del truciolo.

·      Massima stabilità:
Grazie all'innovativo design dei tre assi, la distanza tra le guide e la punta dell'utensile è ridotta al minimo, conferendo alla macchina una stabilità notevolmente superiore.

·      Concetto a tunnel:
Il concetto a tunnel consente di lavorare i componenti più lunghi, anche con utensili estremamente lunghi, facendo oscillare e lavorando il pezzo all'interno dell'area di lavoro senza collisioni.

·      Ampio campo di oscillazione:
Tre assi lineari e due assi rotanti consentono la lavorazione su 5 lati e l'interpolazione simultanea dei 5 assi, con un campo di oscillazione di 230 gradi sull'asse A e di 360 gradi sull'asse B.


Servizio Ferrotall

  • Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
  • Assistenza tecnica diretta Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
  • Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
  • Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
