Micro Dynamics

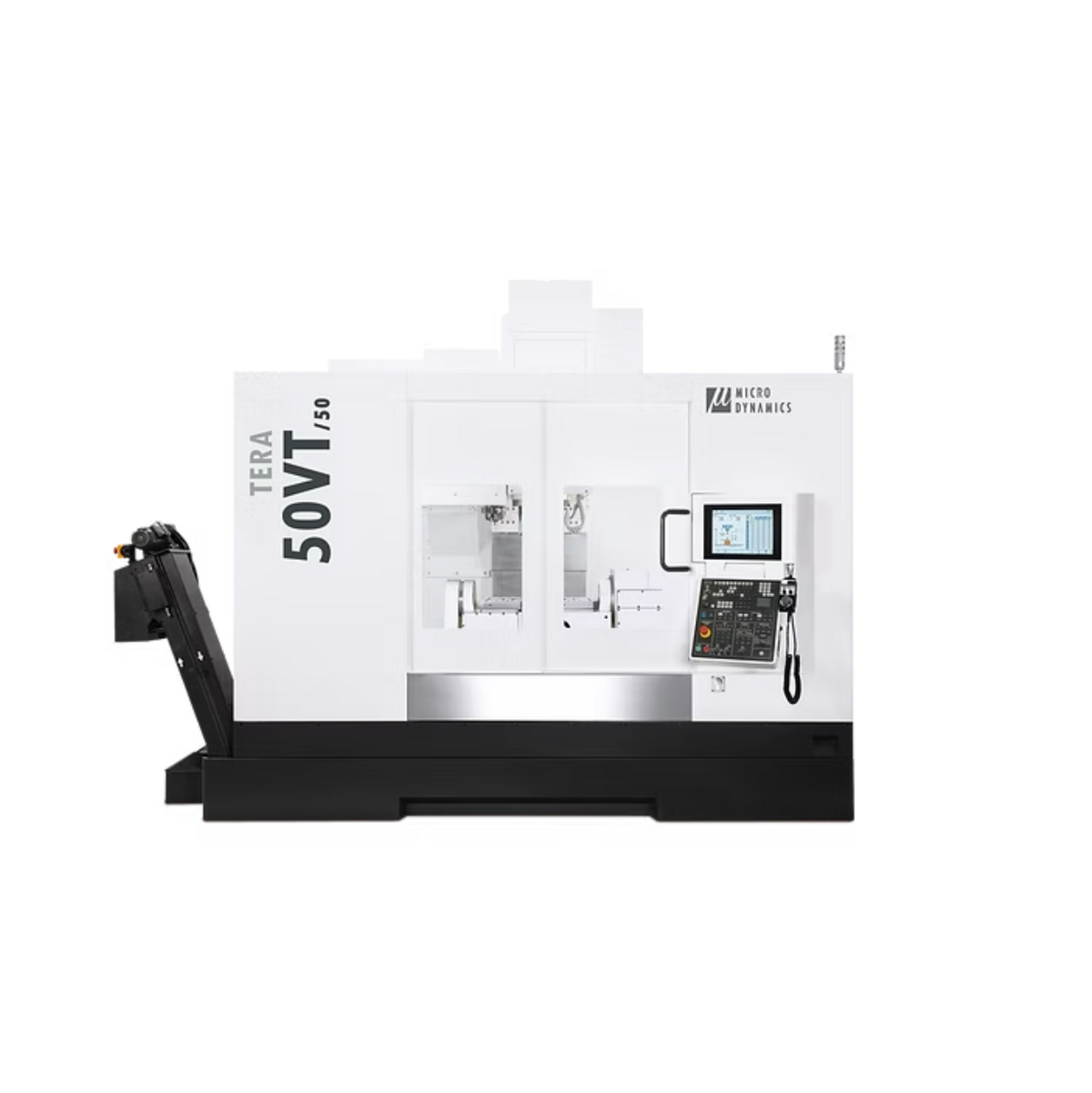

Centro di lavoro Micro Dynamics TERA 50VT / 50
Cinque assi con mandrino cono 50 da 570 Nm e trunnion Ø 320 mm per la sgrossatura di acciaio e titanio in un unico serraggio.
Rif. TERA 50VT / 50
- Corse X/Y/Z
- 970 · 710 · 500 mm
- Mandrino
- 12.000 giri/min BBT50 · 570 Nm
- Tavola · pezzo max.
- Ø 320 mm (720 × 400 mm) · 300 kg
- Utensili
- 32 (opzione 60/90)
- Peso
- 10.600 kg
- Controllo CNC
MITSUBISHI M830VW / M850VW
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 12.000 giri/min Più diffuso | BBT50 / CAT50 / DIN50 doppio contatto (HSK-A100 opz.) | 24 / 34 kW | 570 Nm | Di serie (elettromandrino integrato) |
Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.
| Distanza naso mandrino-tavola | 90–590 mm |
|---|---|
| Asse Y con A a 90° | 650 mm |
| Utensile max. | Ø 125 × 350 mm, 15 kg |
| Magazzino con braccio di scambio | 32 utensili, cono 50 (opzione 60 / 90) |
|---|
| Asse A (basculante) | +40° / −120°, 33 giri/min |
|---|---|
| Asse C (rotante) | 360°, 66 giri/min; indicizzazione minima 0,001° |
| Rapido X/Y/Z (m/min) | 48 / 48 / 32 |
| Cambio utensile | 1,2 s da utensile a utensile; 2,5 s da truciolo a truciolo |
| Precisione (VDI 3441) | posizionamento 0,005 mm; ripetibilità ±0,0025 mm; compensazione termica DYPEC® (0,1 µm) |
| Controllo CNC | MITSUBISHI M830VW (4+1 assi) di serie; M850VW opzionale per 5 assi simultanei; touchscreen da 15" |
| Dimensioni (L × P × H) | 3.904 × 2.936 × 3.402 mm |
| Potenza installata | 55 kVA |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Opzioni di automazione
Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.
Consente staffaggi idraulici o pneumatici sulla tavola rototraslante, base per caricare la macchina con robot.
✓ 4 vie pneumatiche o idrauliche attraverso il centro della tavola rotante
Predispone la macchina per il carico e scarico con robot o cobot e per l'integrazione in cella.
✓ porta frontale o finestra laterale automatica (servo o pneumatica); I/O di rete EtherNet/IP di serie con Mitsubishi
Più utensili a bordo macchina per concatenare i codici senza riallestire il magazzino a mano.
✓ 60 / 90 utensili
Rilevamento automatico degli zeri e controllo dell'usura per lavorare in sicurezza senza presidio.
✓ tastatori OMP40 / OMP60 / RMP40 / RMP60 · presetting TS-27R, Primo LTS o laser NC4
Opzioni secondo il catalogo MEGA/TERA 2025 e l'elenco opzioni di Micro Dynamics (nov. 2025); confermate con Ferrotall compatibilità e tempi di consegna.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
Richiedi un preventivo
Centro di lavoro Micro Dynamics TERA 50VT / 50 · Rif. TERA 50VT / 50
