Centro de mecanizado Micro Dynamics TERA 40V

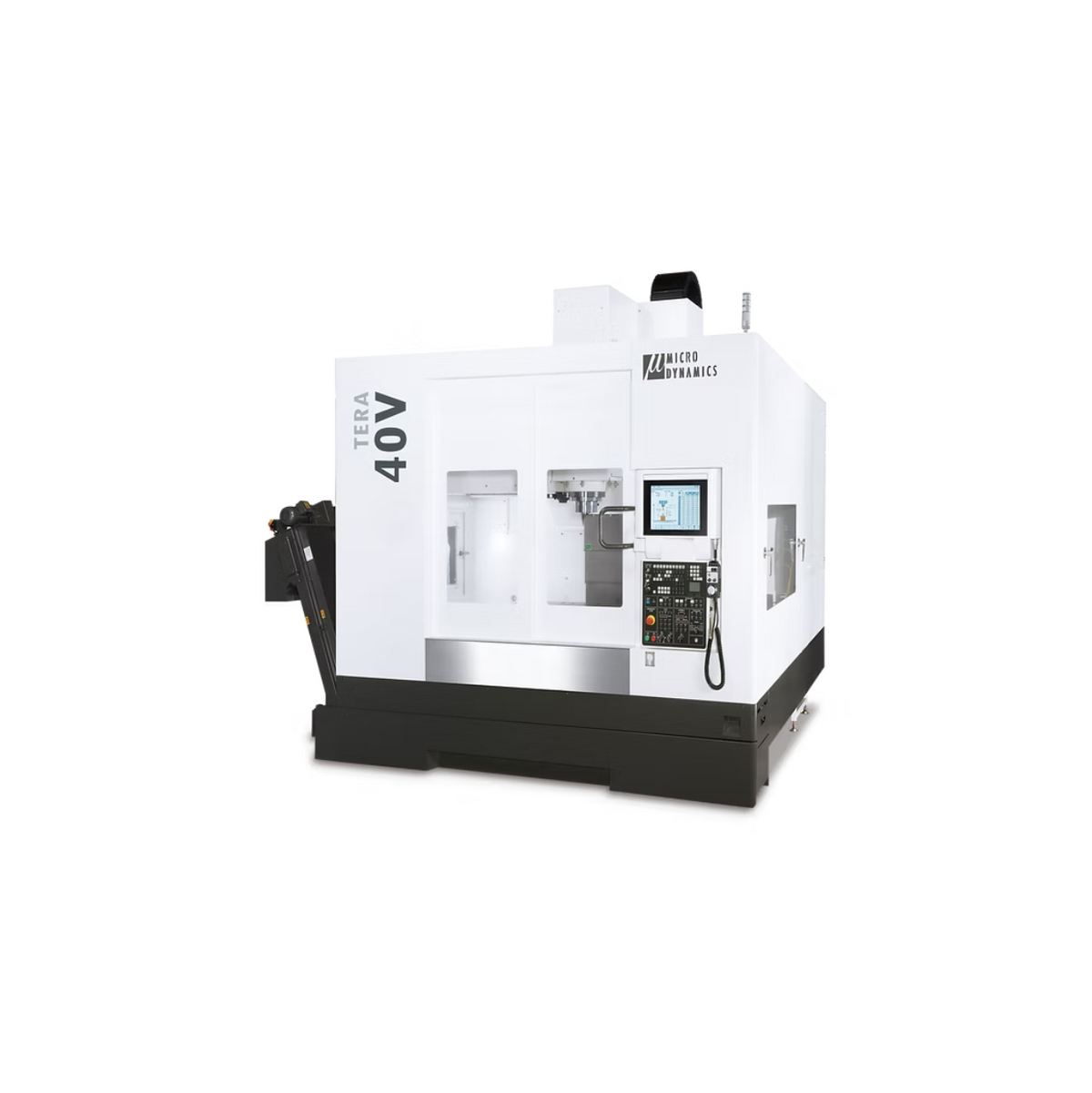

Centro di lavoro Micro Dynamics TERA 40V · Vista generale Vista generale
Centro di lavoro Micro Dynamics TERA 40V · Vista frontale Vista frontale
Centro di lavoro Micro Dynamics TERA 40V · Corse e tavola Corse e tavola
Centro di lavoro Micro Dynamics TERA 40V · Elettromandrino da 15.000 giri/min Elettromandrino da 15.000 giri/min
Centro di lavoro Micro Dynamics TERA 40V · Layout e dimensioni Layout e dimensioni
1 / 8

Micro Dynamics

Centro di lavoro Micro Dynamics TERA 40V

Struttura TERA ad alta rigidità con 710 mm di corsa Y e 1.500 kg sulla tavola in un ingombro di 3,1 × 2,5 m.

Rif. TERA 40V

Corse X/Y/Z
1.020 · 710 · 635 mm
Mandrini più venduti
15.000 giri/min BBT40 · 141 Nm
15.000 giri/min direct-drive · 191 Nm
Tavola · pezzo max.
1.120 × 700 mm · 1.500 kg
Utensili
40 (opzione 30/60/90/120)
Peso
8.040 kg
Controllo CNC
MITSUBISHI M830VW / FANUC 0i-MF Plus
Chiama +34 966 662 296

Le rispondiamo entro 24 h lavorative.

Dati tecnici

Selezioni una sezione per vedere i dettagli:

VelocitàConoPotenza (100 % / 40 % ED)Coppia (100 % / 40 % ED)Disponibilità
15.000 giri/min Più diffuso BBT40 / CAT40 / DIN40 doppio contatto (HSK-A63 opz.)25 / 31 kW141 NmDi serie (elettromandrino integrato)
15.000 giri/min BBT40 / CAT40 / DIN40 / HSK-A63 doppio contatto33 kW191 NmAlternativa di serie: motore diretto (direct drive)
18.000 giri/min Cono 40 doppio contatto31 kW141 NmOptional
20.000 giri/min Cono 40 doppio contatto25 / 35 kW119 NmOptional (lubrificazione aria-olio)
24.000 giri/min HSK-A6325 / 35 kW119 NmOptional (lubrificazione aria-olio)
Tavola di lavoro
Di serieTavola di lavoro Misura1.120 × 700 mm; 7 cave a T da 18 mm, passo 100 mmCarico max.1.500 kg
Tavola rotobasculante HIWIN RAB-200H (4° / 5° asse)
OpzioneTavola rotobasculante HIWIN RAB-200H (4° / 5° asse) Misurapiattaforma Ø 200 mm montata sulla tavola

Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.

Pezzo max. (X × Y × Z)1.020 × 710 × 630 mm
Distanza naso mandrino-tavola100–735 mm
Apertura porta1.080 mm
Utensile max.Ø 75 × 260 mm, 7 kg
Magazzino con braccio di scambio40 utensili, cono 40 (opzione 30/60/90/120)
Avanzamento rapido X/Y/Z (m/min)52 / 52 / 48 (48 / 48 / 48 con FANUC)
Avanzamento di lavoro20 m/min
Cambio utensile1,2 s da utensile a utensile; 2,5 s da truciolo a truciolo
Precisione (VDI 3441)posizionamento 0,005 mm; ripetibilità ±0,0025 mm; compensazione termica DYPEC® (0,1 µm)
Controllo CNCMITSUBISHI M830VW con HMI Micro Dynamics (M850VW opzionale) o FANUC 0i-MF Plus; touchscreen da 15" (19" opzionale)
Dimensioni (L × P × H)3.137 × 2.478 × 2.953 mm
Potenza installata40 kVA

Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.

Opzioni di automazione

Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.

Tavola rotobasculante HIWIN RAB-200H4° / 5° asseTavola rotobasculante HIWIN RAB-200H

Trasforma il verticale in un 3+2 per lavorare più facce del pezzo in un unico serraggio.

✓ piattaforma Ø 200 mm sulla tavola; richiede il precablaggio del 4°/5° asse; lascia libero uno spazio di 570 × 700 mm di tavola

4° asseTavola rotante CNC (4° asse)

Aggiunge un asse rotante per pezzi cilindrici o per lavorare più facce senza ripresa.

✓ GSA CNC-170R / CNC-200R (vite senza fine) · GSA RCT-170R / RCT-200R (camma a rulli, senza gioco) · HIWIN RCV-250 (motore diretto); contropunta manuale opzionale

PezziPorta automatica e I/O EtherNet/IP

Predispone la macchina per il carico e scarico con robot o cobot e per l'integrazione in cella.

✓ porta frontale o finestra laterale automatica (servo o pneumatica); I/O di rete EtherNet/IP di serie con Mitsubishi

UtensiliMagazzino utensili ampliato

Più utensili a bordo macchina per concatenare i codici senza riallestire il magazzino a mano.

✓ 60 / 90 / 120 utensili

MisuraMisura di pezzo e utensile Renishaw

Rilevamento automatico degli zeri e controllo dell'usura per lavorare in sicurezza senza presidio.

✓ tastatori OMP40 / OMP60 / RMP40 / RMP60 · presetting TS-27R, Primo LTS o laser NC4

Opzioni secondo il catalogo MEGA/TERA 2025 e l'elenco opzioni di Micro Dynamics (nov. 2025); confermate con Ferrotall compatibilità e tempi di consegna.

Servizio Ferrotall

  • Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
  • Assistenza tecnica diretta Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
  • Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
  • Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
