Micro Dynamics

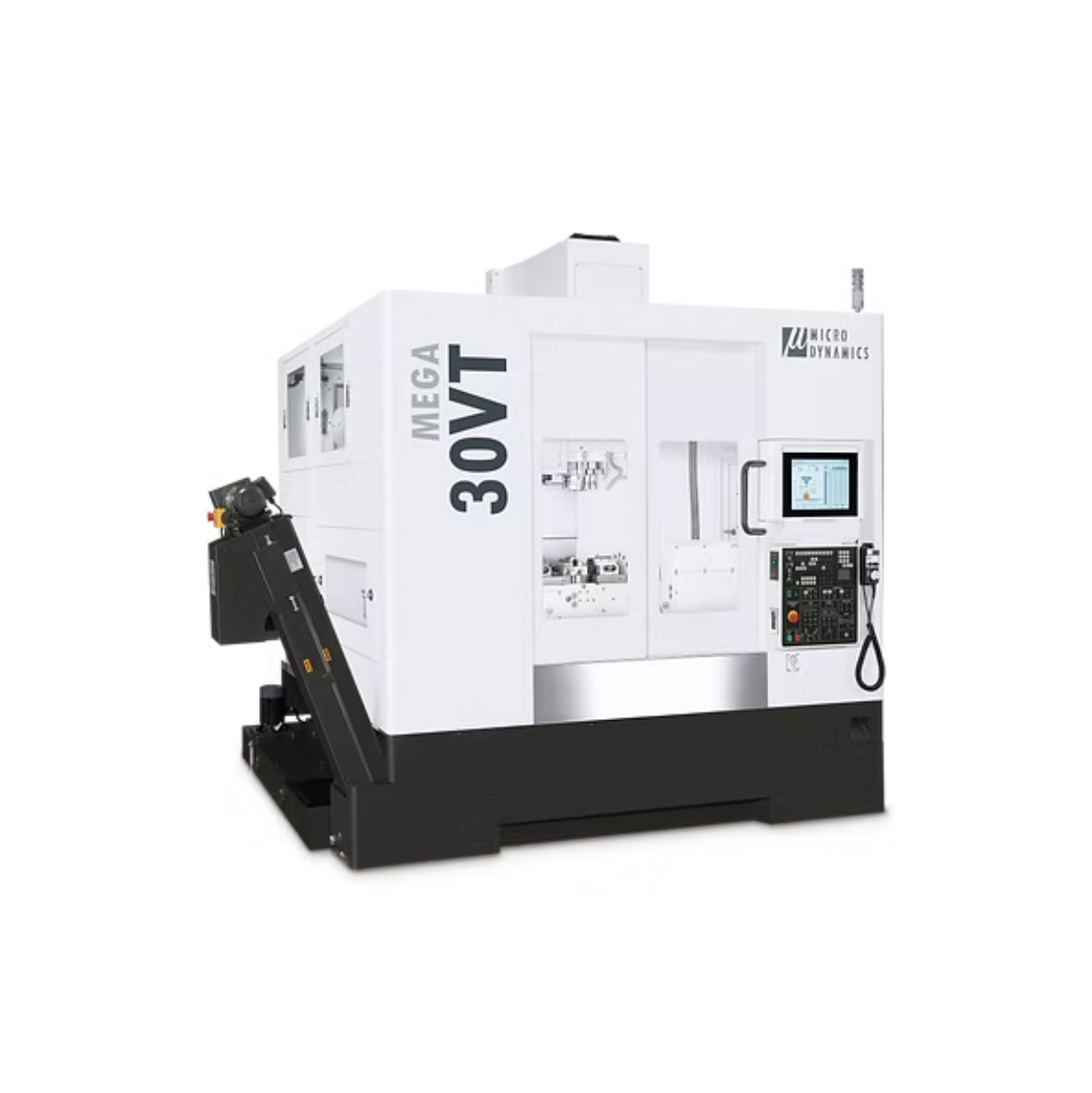

Centro di lavoro Micro Dynamics MEGA 30VT
Cinque assi compatto con tavola rototraslante 4+1 e freni idraulici per lavorare cinque facce del pezzo in un unico serraggio.
Rif. MEGA 30VT
- Corse X/Y/Z
- 780 · 510 · 441 mm
- Mandrini più venduti
- 15.000 giri/min BBT40 · 141 Nm
15.000 giri/min direct-drive · 118 Nm - Tavola · pezzo max.
- Ø 220 mm (500 × 300 mm) · 150 kg
- Utensili
- 40 (opzione 60/90/120)
- Peso
- 6.350 kg
- Controllo CNC
MITSUBISHI M830VW / M850VW · FANUC 0i-MF Plus
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 15.000 giri/min Più diffuso | BBT40 / CAT40 / DIN40 doppio contatto (HSK-A63 opz.) | 25 / 31 kW | 141 Nm | Di serie (elettromandrino integrato) |
| 15.000 giri/min | BBT40 / CAT40 / DIN40 / HSK-A63 doppio contatto | 22 kW | 118 Nm | Alternativa di serie: motore diretto (direct drive) |
| 18.000 giri/min | Cono 40 doppio contatto | 31 kW | 141 Nm | Optional |
| 20.000 giri/min | Cono 40 doppio contatto | 25 / 35 kW | 119 Nm | Optional (lubrificazione aria-olio) |
| 24.000 giri/min | HSK-A63 | 25 / 35 kW | 119 Nm | Optional (lubrificazione aria-olio) |
Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.
| Raggio di rotazione della tavola | R 292,5 mm |
|---|---|
| Distanza naso mandrino-tavola | 50–491 mm |
| Magazzino con braccio di scambio | 40 utensili, cono 40 (opzione 60 / 90 / 120) |
|---|
| Asse A (basculante) | +40° / −120°, 25 giri/min |
|---|---|
| Asse C (rotante) | 360°, 33 giri/min; indicizzazione minima 0,001° |
| Rapido X/Y/Z (m/min) | 48 / 48 / 48 |
| Cambio utensile | 1,2 s da utensile a utensile; 2,5 s da truciolo a truciolo |
| Precisione (VDI 3441) | posizionamento 0,005 mm; ripetibilità ±0,0025 mm; compensazione termica DYPEC® (0,1 µm) |
| Controllo CNC | MITSUBISHI M830VW (4+1 assi) di serie, M850VW opzionale per 5 assi simultanei; oppure FANUC 0i-MF Plus con piano inclinato e Smooth TCP; touchscreen da 15" |
| Dimensioni (L × P × H) | 3.044 × 2.293 × 2.975 mm |
| Potenza installata | 30 kVA |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Opzioni di automazione
Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.
Consente staffaggi idraulici o pneumatici sulla tavola rototraslante, base per caricare la macchina con robot.
✓ 4 vie pneumatiche o idrauliche attraverso il centro della tavola rotante
Predispone la macchina per il carico e scarico con robot o cobot e per l'integrazione in cella.
✓ porta frontale o finestra laterale automatica (servo o pneumatica); I/O di rete EtherNet/IP di serie con Mitsubishi
Più utensili a bordo macchina per concatenare i codici senza riallestire il magazzino a mano.
✓ 60 / 90 / 120 utensili
Rilevamento automatico degli zeri e controllo dell'usura per lavorare in sicurezza senza presidio.
✓ tastatori OMP40 / OMP60 / RMP40 / RMP60 · presetting TS-27R, Primo LTS o laser NC4
Opzioni secondo il catalogo MEGA/TERA 2025 e l'elenco opzioni di Micro Dynamics (nov. 2025); confermate con Ferrotall compatibilità e tempi di consegna.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
