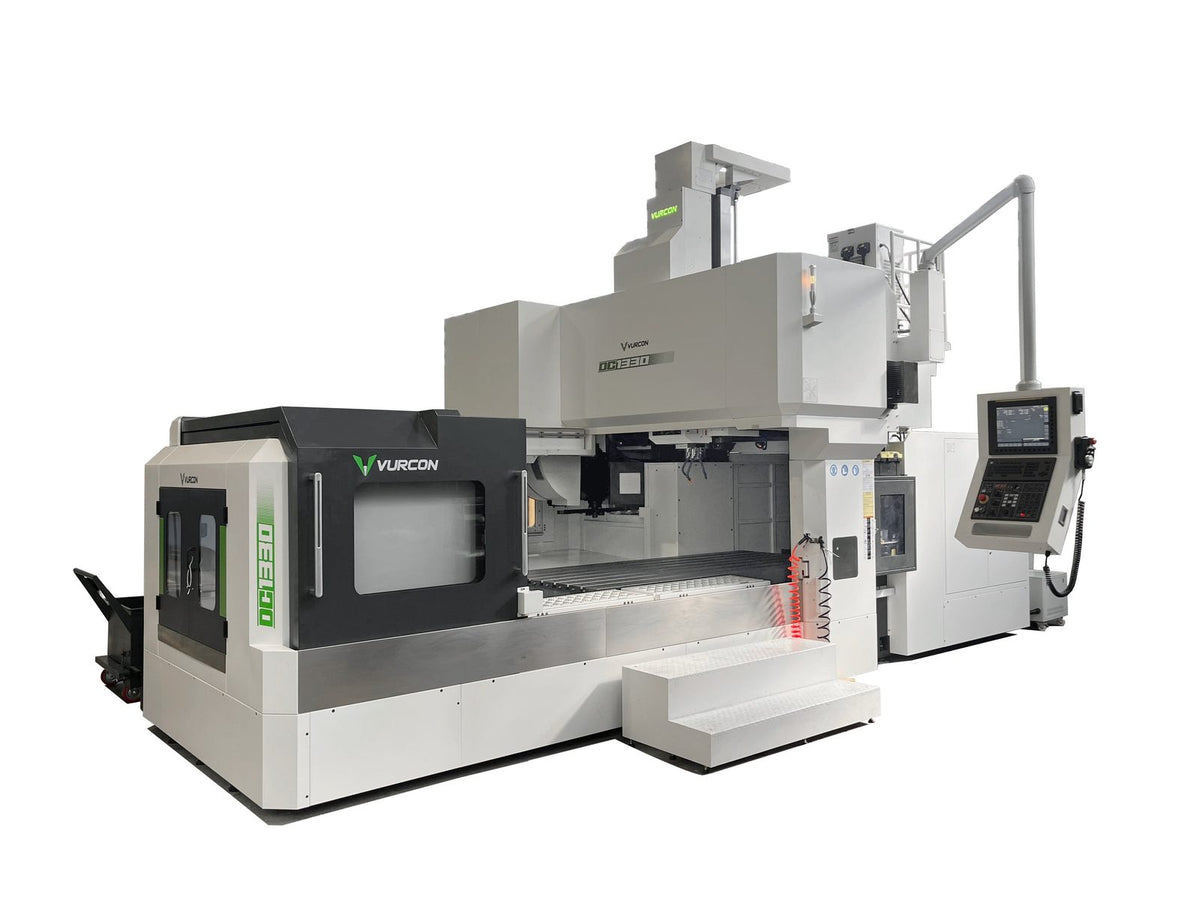

Centro di lavoro a doppia colonna Vurcon DC1330
Doppia colonna con 3.100 mm in X, 1.400 mm tra i montanti e tavola da 3.000 × 1.300 mm per pezzi fino a 7.000 kg.
- Corse X/Y/Z
- 3.100 · 1.400 · 800 mm
- Mandrino
- 6.000 giri/min BT50 · 143 Nm
- Tavola · pezzo max.
- 3.000 × 1.300 mm · 7.000 kg
- Utensili
- 24 o 30 (a tamburo)
- Peso
- 23.000 kg
- Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 6.000 giri/min Più diffuso | BT50 | 15 / 18,5 kW | 143 Nm | Di serie |
| BT50 | Opzionale: mandrino a cinghie, motore diretto o riduttore; teste angolari (±110° verticale, 360° orizzontale) |
Volume di interferenza in base alla posizione degli assi e al tipo di tavola: verifichi che il Suo pezzo ci stia prima di richiedere un'offerta.
| Distanza tra i montanti | 1.400 mm |
|---|---|
| Distanza naso mandrino-tavola | 160-960 mm |
| Magazzino utensili | 24 o 30 (a tamburo) |
|---|---|
| Optional | Catena da 32, 40, 60 o 80 posizioni |
| Rapido X/Y/Z (m/min) | 10 / 10 / 10 |
|---|---|
| Viti a ricircolo di sfere X / Y / Z | Ø 63 × P16 / Ø 50 × P16 / Ø 50 × P16 |
| Potenza servomotori X/Y/Z | 3 / 3 / 3 kW |
| Controllo CNC | FANUC 0i-MF Plus con schermo da 15" (opzionale: HEIDENHAIN, SIEMENS o FAGOR) |
| Dimensioni (L × l × A) | 8,8 × 5,5 × 5 m |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Opzioni di automazione
Predisposta per l'automazione fin dal primo giorno o quando ne avrà bisogno: più ore mandrino senza operatore e minor costo per pezzo.
Lavora le facce laterali del pezzo senza smontarlo.
✓ Opzionale (±110° verticale · 360° orizzontale)
Configurazione su richiesta.
Descrizione
Il Vurcon DC1330 è un centro di lavoro a doppia colonna (tipo portale) della serie DC. Ha corse di 3.100 × 1.400 × 800 mm, 1.400 mm di passaggio tra i montanti e una tavola da 3.000 × 1.300 mm che ammette 7.000 kg. Il mandrino con cono BT50 ruota a 6.000 giri/min con motore da 15/18,5 kW e 143 Nm di coppia. La macchina pesa 23.000 kg, una massa che assorbe le vibrazioni nelle sgrossature pesanti.
Per quali lavorazioni è adatto
- Basi per stampi, stampi di tranciatura e portastampi di grande formato.
- Telai, travi, basamenti e strutture saldate in un solo piazzamento.
- Componenti per energia, ferroviario e macchinari pesanti.
- Officine che vogliono smettere di subappaltare i pezzi di grandi dimensioni.
Dotazione di serie
- Controllo FANUC 0i-MF Plus con schermo da 15" e Manual Guide i.
- Guide a pattini a rulli in X e Y, viti a ricircolo di sfere precaricate e compensazione dell'asse Z.
- Refrigerazione attraverso l'utensile a 20 bar, evacuatore a catena e due evacuatori a vite.
- Separatore olio-emulsione, lubrificazione automatica e aria condizionata nel quadro.
Come optional ammette controllo HEIDENHAIN, SIEMENS o FAGOR, teste angolari e magazzini a catena fino a 80 utensili.
Vurcon è il marchio di macchine CNC del Gruppo Ferrotall. Ferrotall si occupa di vendita, trasporto, messa in servizio e formazione presso la Sua officina, con assistenza tecnica propria e ricambi in Spagna. Ci richieda un'offerta con la configurazione di cui ha bisogno.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
