Centro de Mecanizado doble columna Takumi UB3222
Centro de Mecanizado doble columna Takumi UB3222

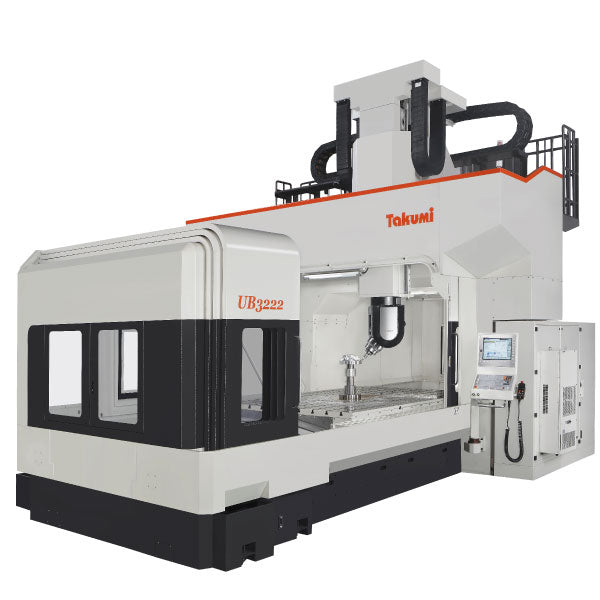

Centro di lavoro a portale a 5 assi Takumi UB3222 · Vista generale Vista generale
Centro di lavoro a portale a 5 assi Takumi UB3222 · Vista laterale Vista laterale

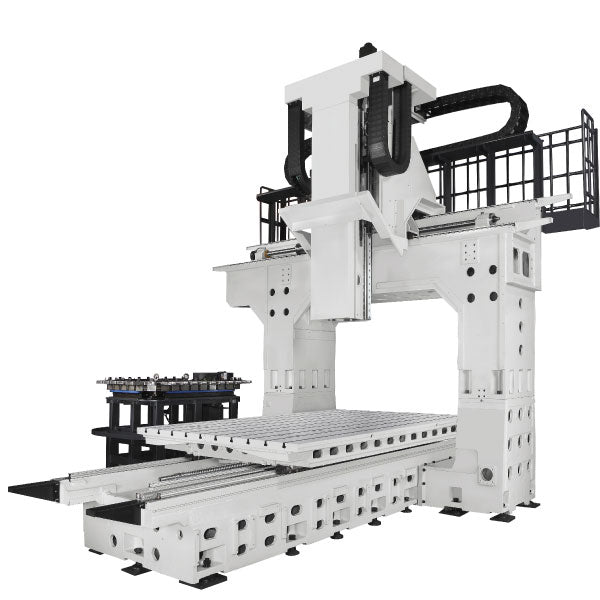

Centro di lavoro a portale a 5 assi Takumi UB3222 · Struttura a portale Struttura a portale
Centro di lavoro a portale a 5 assi Takumi UB3222 · Elettromandrino Elettromandrino
Centro di lavoro a portale a 5 assi Takumi UB3222 · Testa a forcella B/C Testa a forcella B/C
Centro di lavoro a portale a 5 assi Takumi UB3222 · Controllo Heidenhain TNC7 Controllo Heidenhain TNC7
1 / 10

Takumi

Centro di lavoro a portale a 5 assi Takumi UB3222

Portale a 5 assi con testa a forcella per pezzi molto grandi e pesanti: 3.200 mm in X, tavola da 8.500 kg e 5 assi simultanei opzionali.

Rif. TAKUMI UB3222

Corse X/Y/Z
3.200 · 2.250 · 1.200 mm
Mandrini più venduti
24.000 giri/min HSK63-A · 87,5 Nm
13.000 giri/min HSK100-A · 202 Nm
Tavola · pezzo max.
3.320 × 2.100 mm · 8.500 kg
Utensili
40
Peso
38.500 kg
Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Chiama +34 966 662 296

Le rispondiamo entro 24 h lavorative.

Dati tecnici

Selezioni una sezione per vedere i dettagli:

VelocitàConoPotenza (100 % / 40 % ED)Coppia (100 % / 40 % ED)Disponibilità
24.000 giri/min Più diffuso HSK63-A42 / 55 kW66,8 / 87,5 NmDi serie
13.000 giri/min Più diffuso HSK100-A47 / 63,5 kW149,6 / 202 NmOptional
15.000 giri/min HSK100-A50 / 65 kW95,5 / 124 NmOptional
Di serieTavola di lavoro fissa Misura3.320 × 2.100 mm; 10 cave a T da 22 mm, passo 200 mmCarico max.8.500 kg
Magazzino pick-up40 utensili · Ø max. 95 mm (125 con tasche adiacenti libere) · lunghezza 300 mm · 8 kg
Asse B (testa basculante)±100°, 30 giri/min
Asse C (testa rotante)±220°, 30 giri/min
Rapido X/Y/Z (m/min)16
Avanzamento di lavoro (m/min)12
Distanza mandrino-tavola130 - 1.330 mm
Distanza tra i montanti2.460 mm
Controllo CNCHEIDENHAIN TNC7
Refrigerazione attraverso il mandrino30 bar
Potenza elettrica125 kVA
Dimensioni (P × L × H)9.580 × 5.778 × 6.000 mm

Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.

Servizio Ferrotall

  • Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
  • Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
  • Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
  • Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
Centro di lavoro a portale a 5 assi Takumi UB3222
📞
