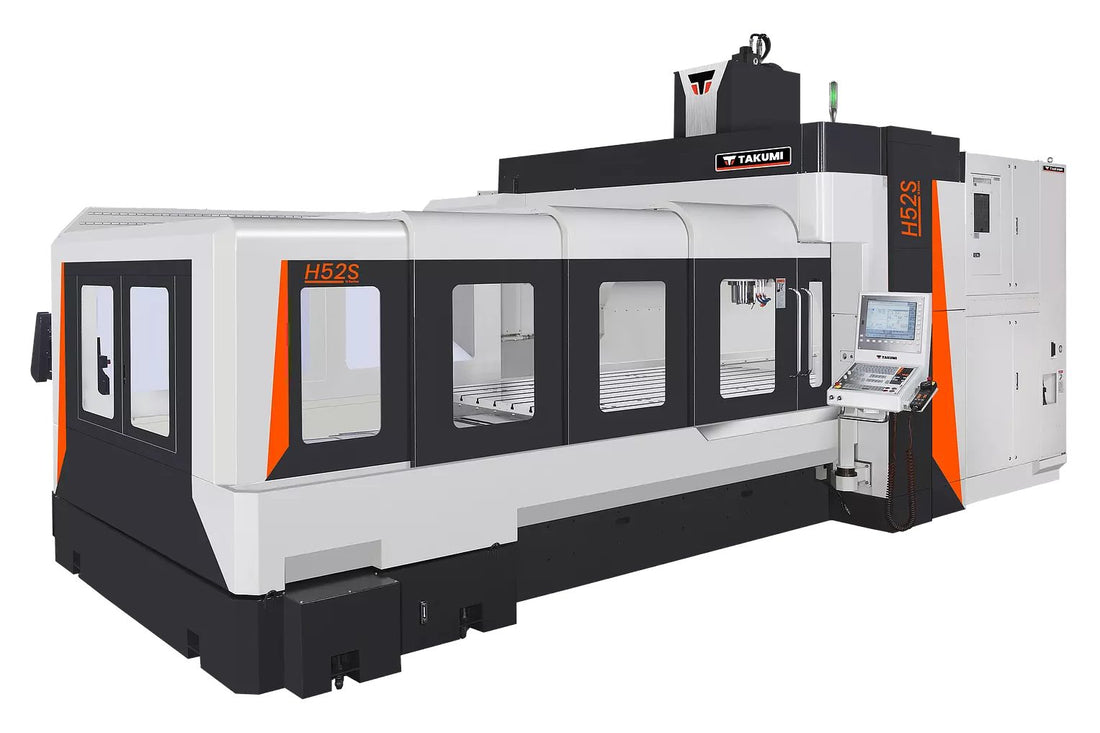

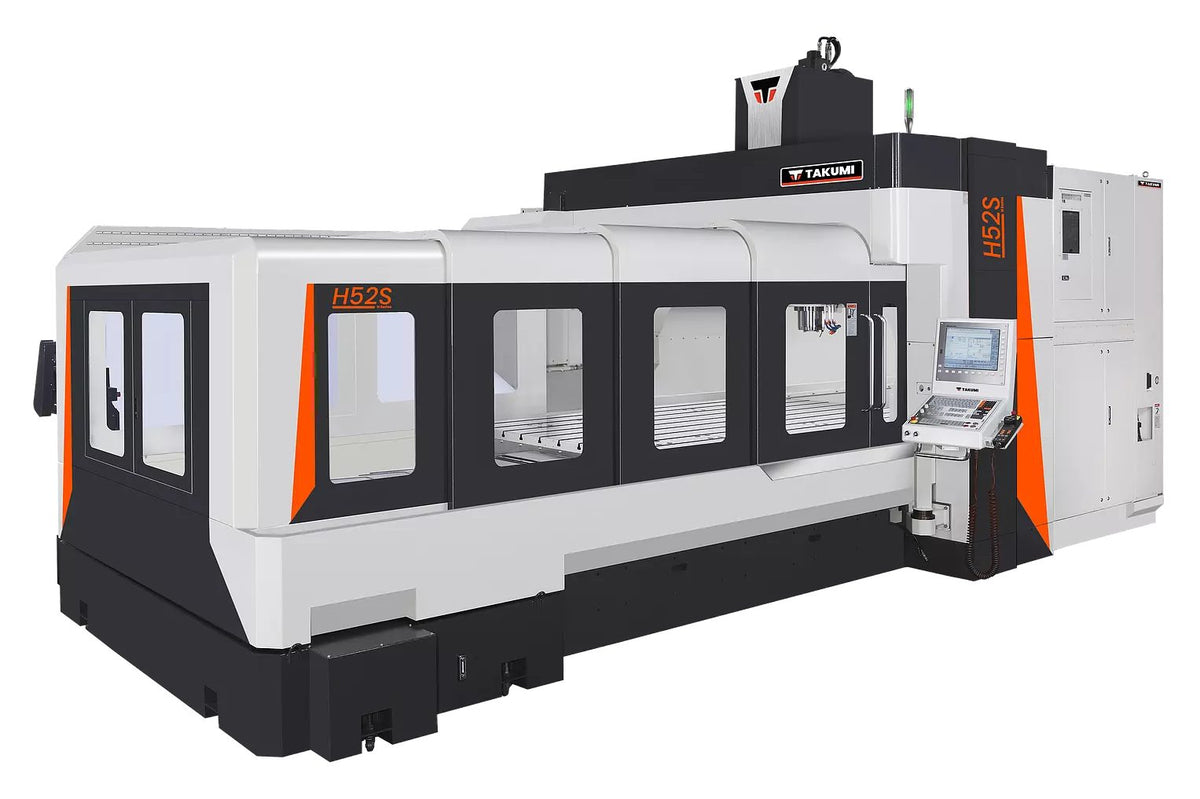

Centro di lavoro a portale Takumi H52S

Takumi H52S è un centro di lavoro a portale (doppia colonna) a 3 assi della serie H, progettato per la lavorazione ad alta precisione e alta velocità di stampi grandi, strutture e telai di grande formato. Offre corse di 5.200 × 1.600 × 800 mm, 1.750 mm tra le colonne e una tavola da 5.160 × 1.600 mm per 9.500 kg. La lettera S indica la versione standard, con 1.600 mm in Y.

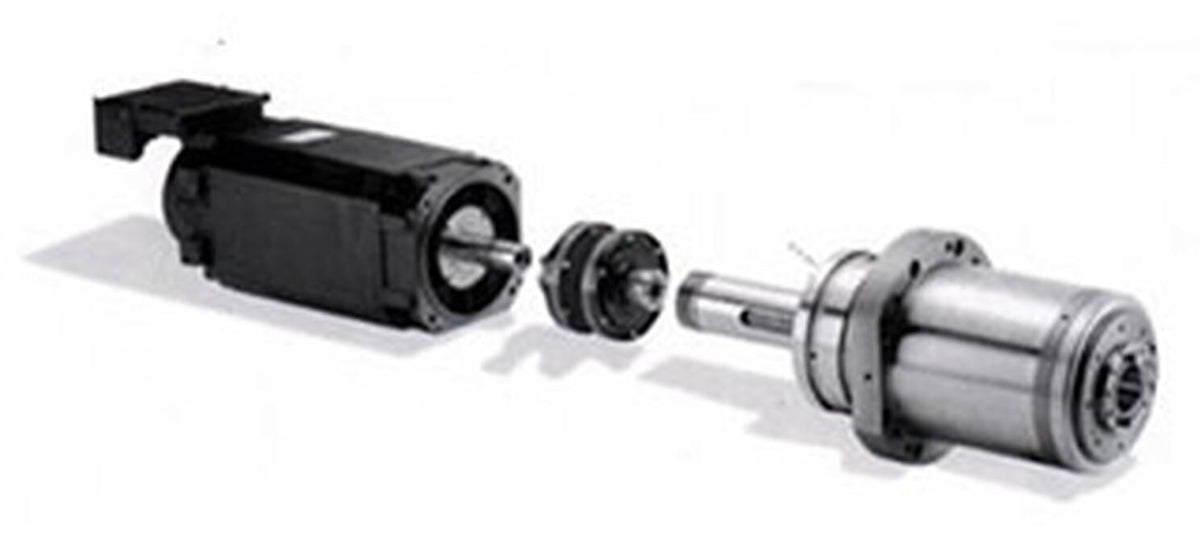

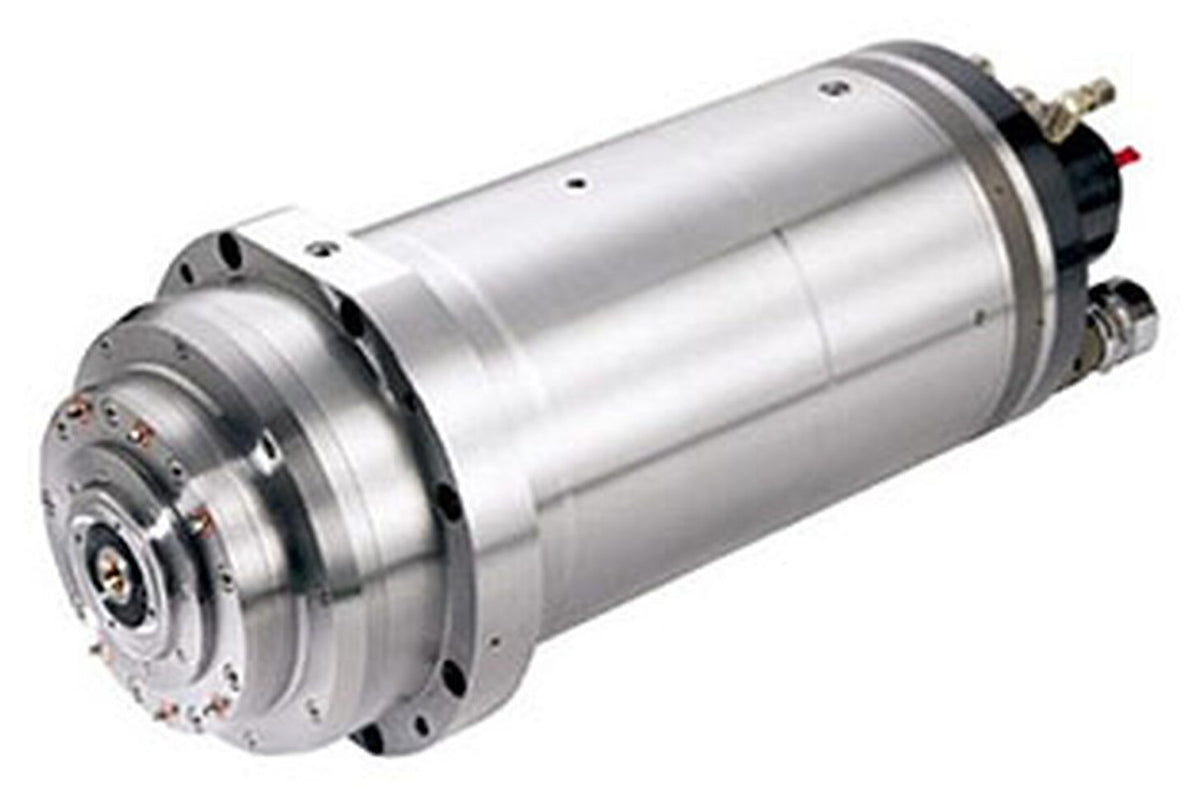

Il mandrino standard è di tipo in-line da 15.000 giri/min con attacco SK40 BigPlus (10 / 14 kW, 89,4 Nm). Come opzione sono disponibili mandrini da 12.000 a 24.000 giri/min, con coppia fino a 222 Nm, inclusi elettromandrini HSK63-A per finiture ad alta velocità. Il magazzino a doppio braccio ha 30 posizioni e gli avanzamenti rapidi arrivano a 16 / 20 / 20 m/min.

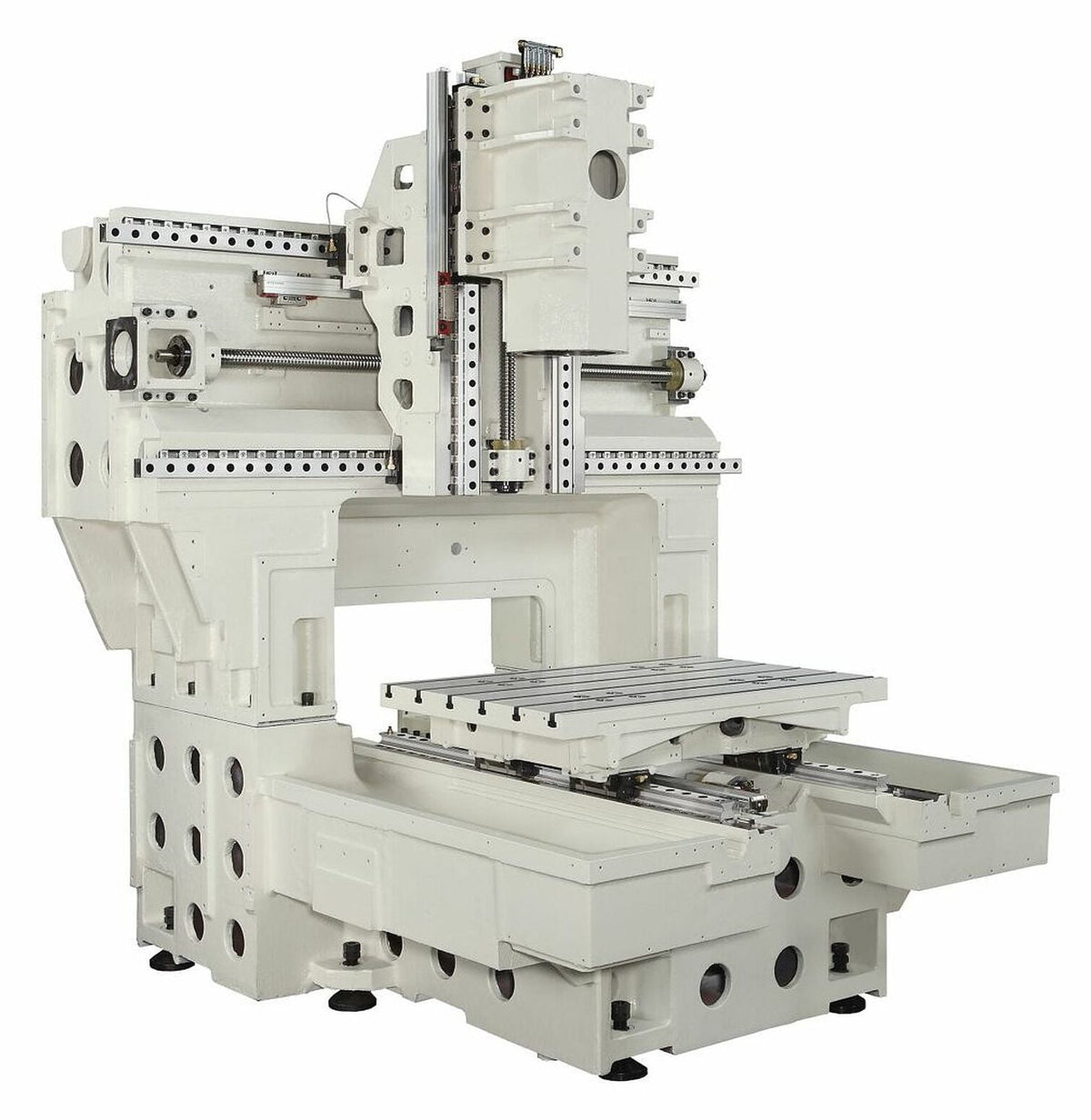

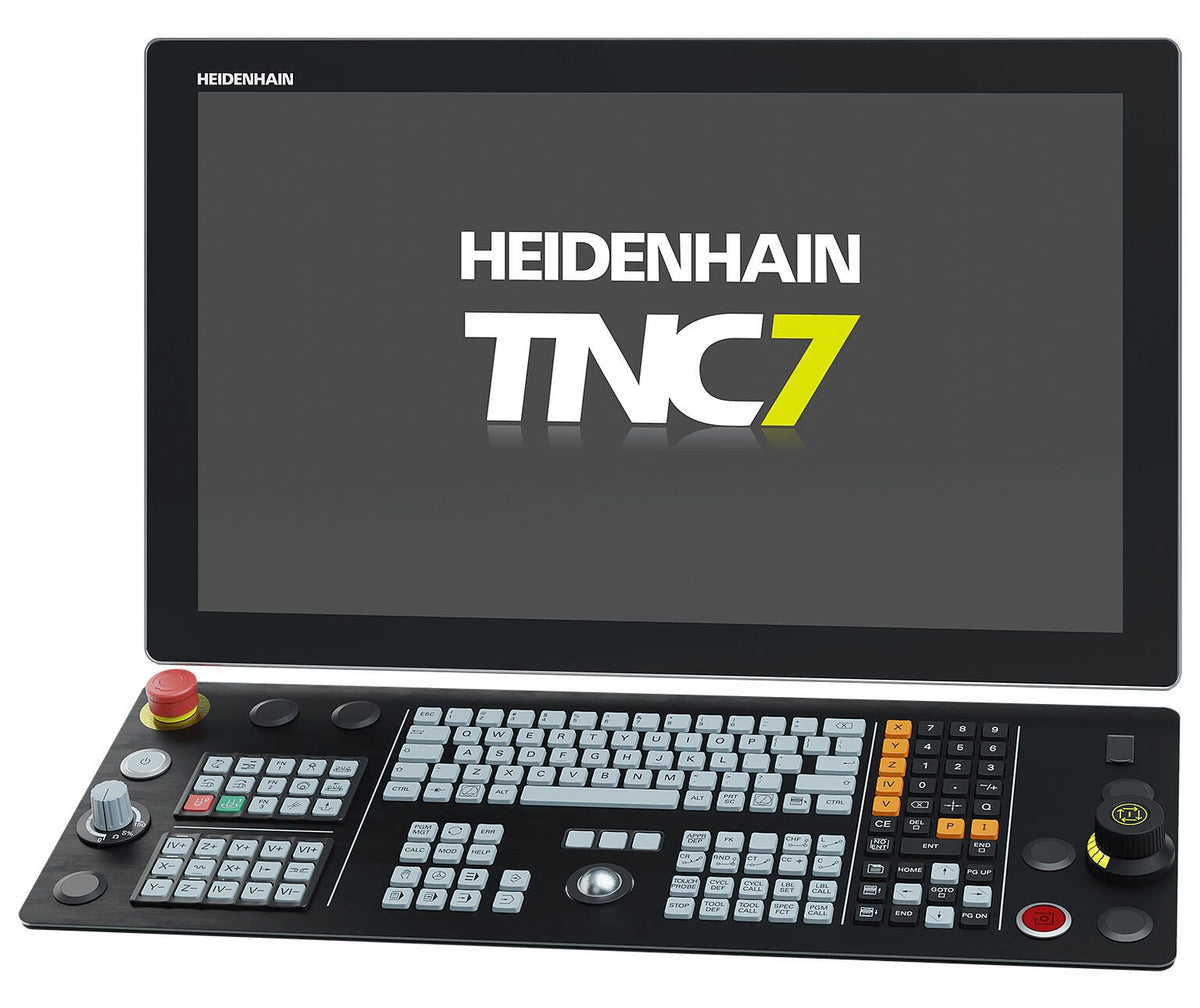

Basamento, colonne e traversa sono in ghisa Meehanite trattata termicamente, con superfici di appoggio raschiettate a mano e guide lineari a rulli sovradimensionate. Di serie include controllo Heidenhain TNC7, righe ottiche assolute su tutti gli assi, compensazione termica del mandrino con sensori, refrigerazione interna attraverso il mandrino a 30 bar, raffreddamento delle viti a ricircolo di sfere ed evacuatore di trucioli. Tra le opzioni: tavola rotante come 4°/5° asse, tastatori di misura, refrigerazione interna a 70 bar, Rotoclear e pacchetto produzione Knoll.

Con 45.000 kg di ghisa, H52S è una base stabile per lavori di finitura impegnativi. Ferrotall La assiste nella configurazione, nell'installazione e nell'assistenza tecnica.
