Centro di lavoro a portale Takumi H22T
Versione larga dell'H 22: 2.200 mm in X e in Y, tavola da 2.400 × 2.100 mm per 8.000 kg.
- Corse X/Y/Z
- 2.200 · 2.200 · 800 mm
- Mandrino
- 15.000 giri/min SK40 BigPlus · 89,4 Nm
- Tavola · pezzo max.
- 2.400 × 2.100 mm · 8.000 kg
- Utensili
- 30
- Peso
- 31.000 kg
- Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 15.000 giri/min Più diffuso | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Di serie |
| 15.000 giri/min | BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Optional |
| 15.000 giri/min | SK40 BigPlus / BBT40 / HSK63-A | 22 / 30,8 kW | 134 / 187 Nm | Optional |
| 20.000 giri/min | HSK63-A | 25 / 35 kW | 83,2 / 116,5 Nm | Optional |
| 24.000 giri/min | HSK63-A | 25 / 39 kW | 67,8 / 105,8 Nm | Optional |
| 12.000 giri/min | SK50 BigPlus / BBT50 | 22 / 35 kW | 140 / 222 Nm | Optional |
| Magazzino a doppio braccio | 30 utensili · Ø max. 75 mm (120 con alloggiamenti adiacenti liberi) · lungh. 300 mm · 7 kg |
|---|
| Rapido X/Y/Z (m/min) | 20 / 16 / 20 |
|---|---|
| Avanzamento di lavoro (m/min) | 12 |
| Distanza mandrino-tavola | 150 - 950 mm |
| Distanza tra i montanti | 2.350 mm |
| Controllo CNC | HEIDENHAIN TNC7 |
| Righe ottiche | su tutti gli assi |
| Refrigerazione attraverso il mandrino | 30 bar di serie (opzione 70 bar) |
| Potenza elettrica | 75 kVA / 160 A |
| Dimensioni (P × L × H) | 5.800 × 6.740 × 3.790 mm |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Descrizione

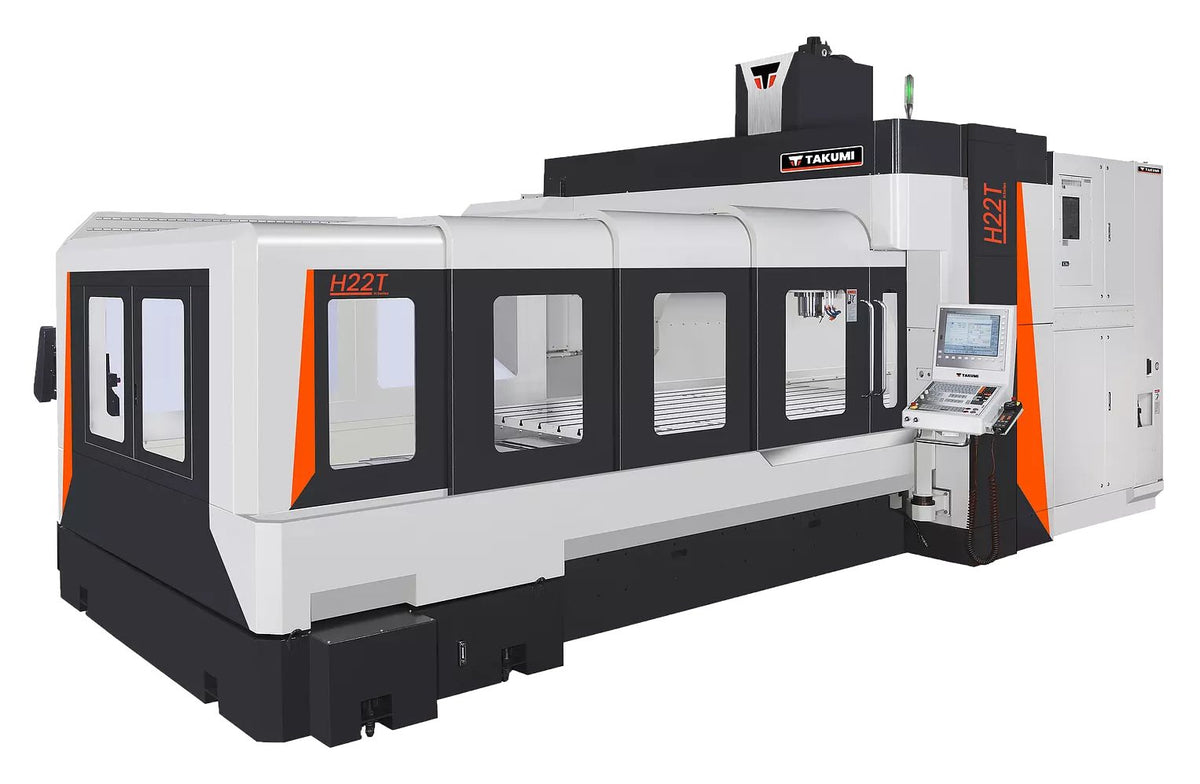

Takumi H22T è un centro di lavoro a portale (doppia colonna) a 3 assi della serie H, progettato per la lavorazione ad alta precisione e alta velocità di stampi grandi, strutture e telai di grande formato. Offre corse di 2.200 × 2.200 × 800 mm, 2.350 mm tra le colonne e una tavola da 2.400 × 2.100 mm per 8.000 kg. La lettera T indica la versione larga, con 2.200 mm in Y.

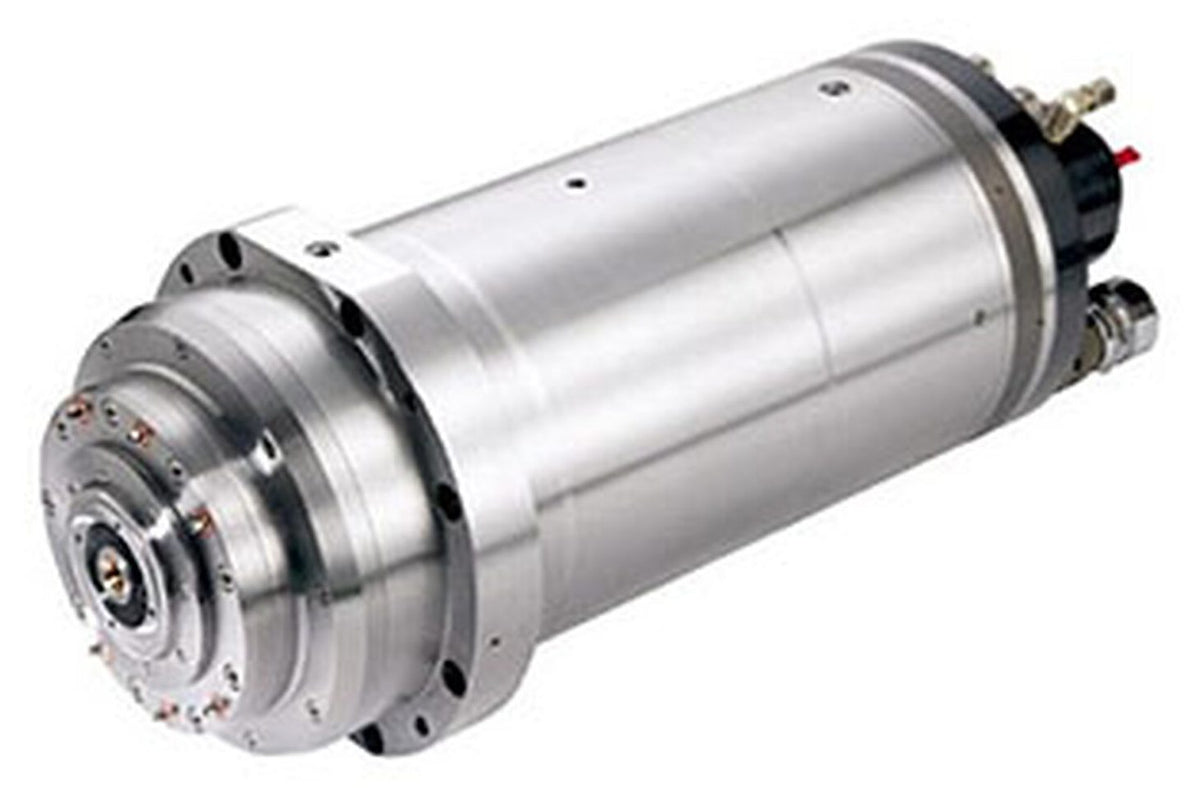

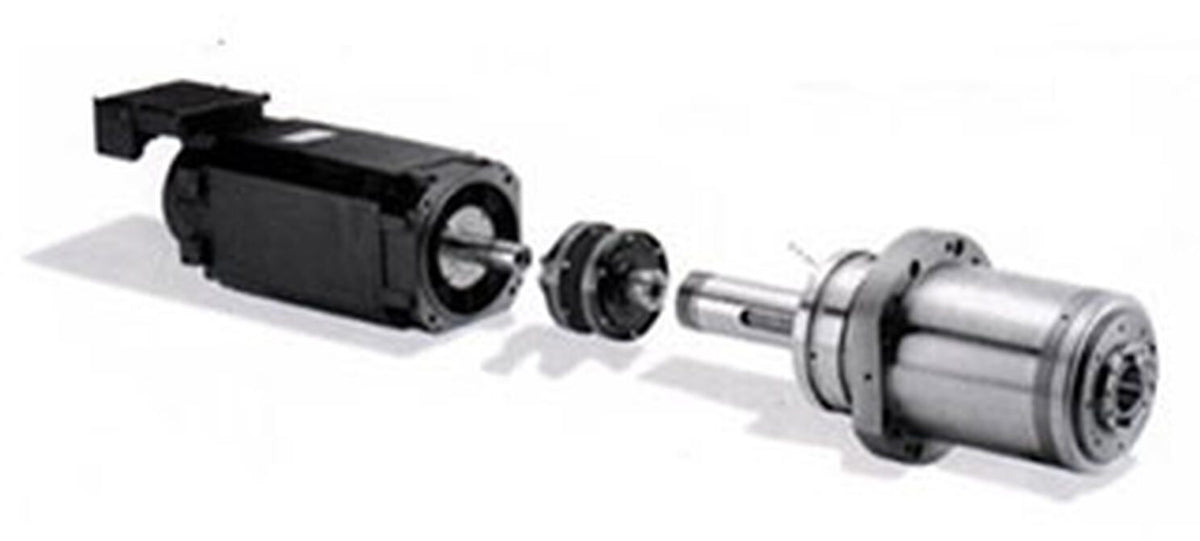

Il mandrino standard è di tipo in-line da 15.000 giri/min con attacco SK40 BigPlus (10 / 14 kW, 89,4 Nm). Come opzione sono disponibili mandrini da 12.000 a 24.000 giri/min, con coppia fino a 222 Nm, inclusi elettromandrini HSK63-A per finiture ad alta velocità. Il magazzino a doppio braccio ha 30 posizioni e gli avanzamenti rapidi arrivano a 20 / 16 / 20 m/min.

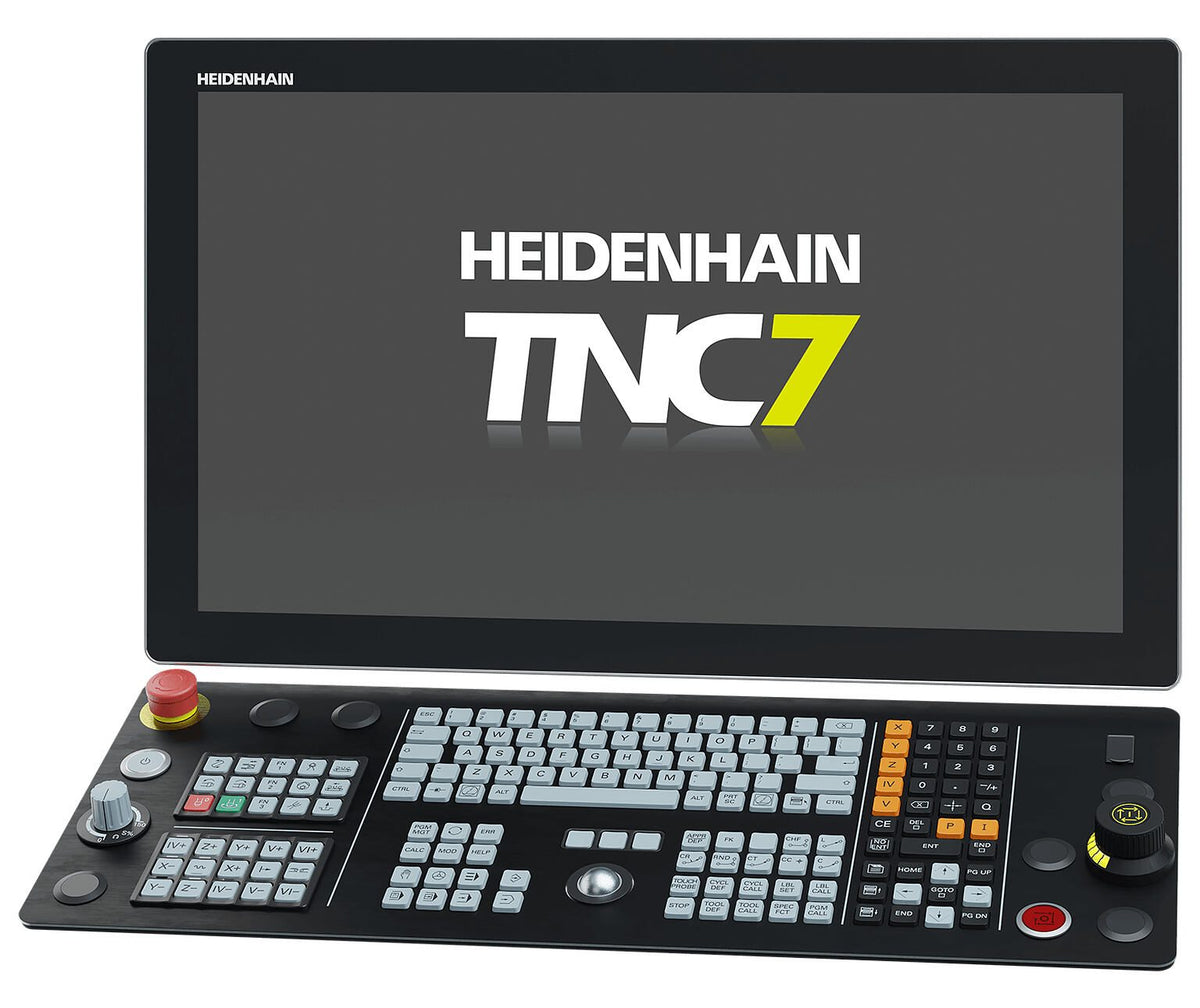

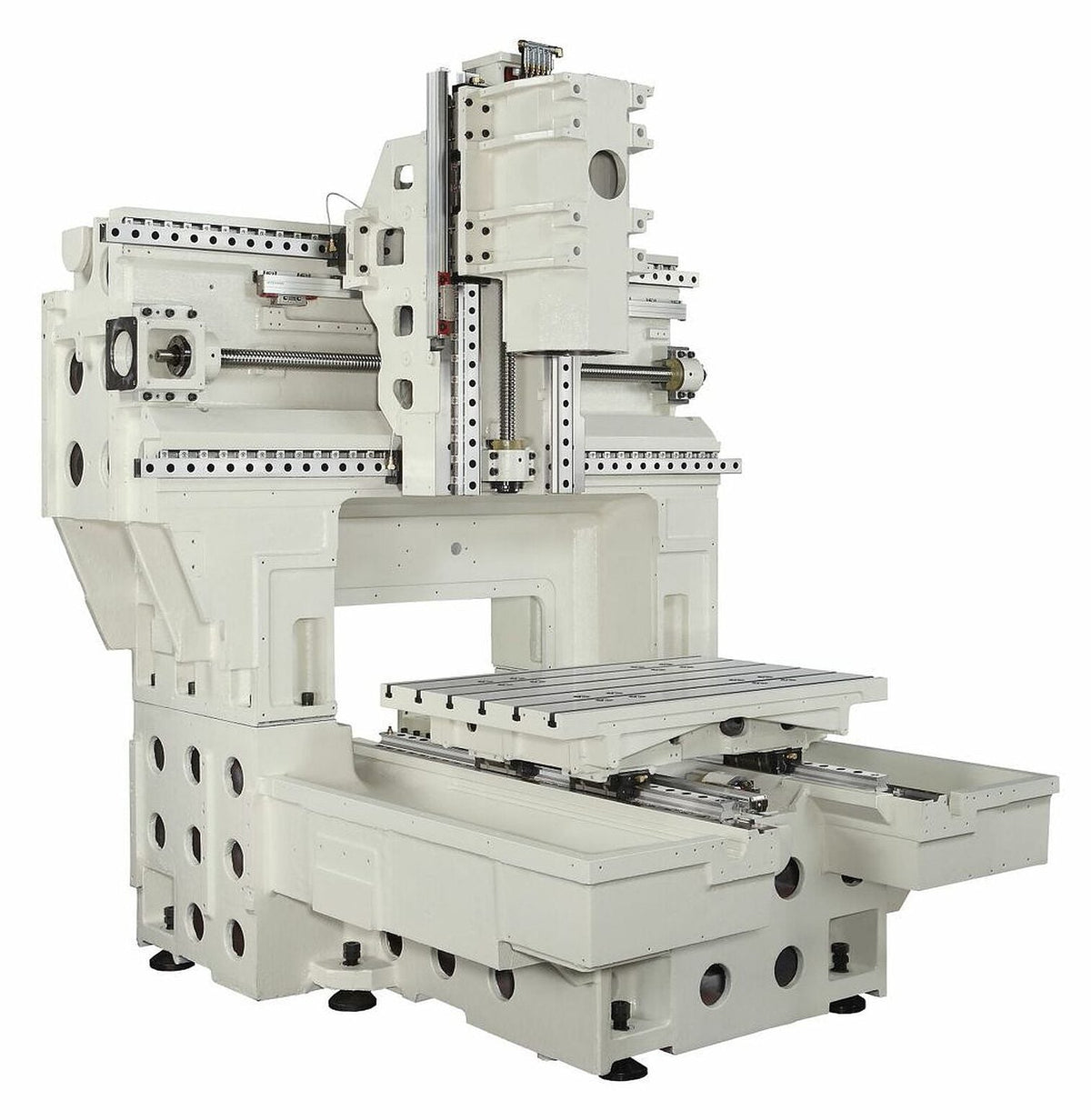

Basamento, colonne e traversa sono in ghisa Meehanite trattata termicamente, con superfici di appoggio raschiettate a mano e guide lineari a rulli sovradimensionate. Di serie include controllo Heidenhain TNC7, righe ottiche assolute su tutti gli assi, compensazione termica del mandrino con sensori, refrigerazione interna attraverso il mandrino a 30 bar, raffreddamento delle viti a ricircolo di sfere ed evacuatore di trucioli. Tra le opzioni: tavola rotante come 4°/5° asse, tastatori di misura, refrigerazione interna a 70 bar, Rotoclear e pacchetto produzione Knoll.
Con 31.000 kg di ghisa, H22T è una base stabile per lavori di finitura impegnativi. Ferrotall La assiste nella configurazione, nell'installazione e nell'assistenza tecnica.
