Takumi

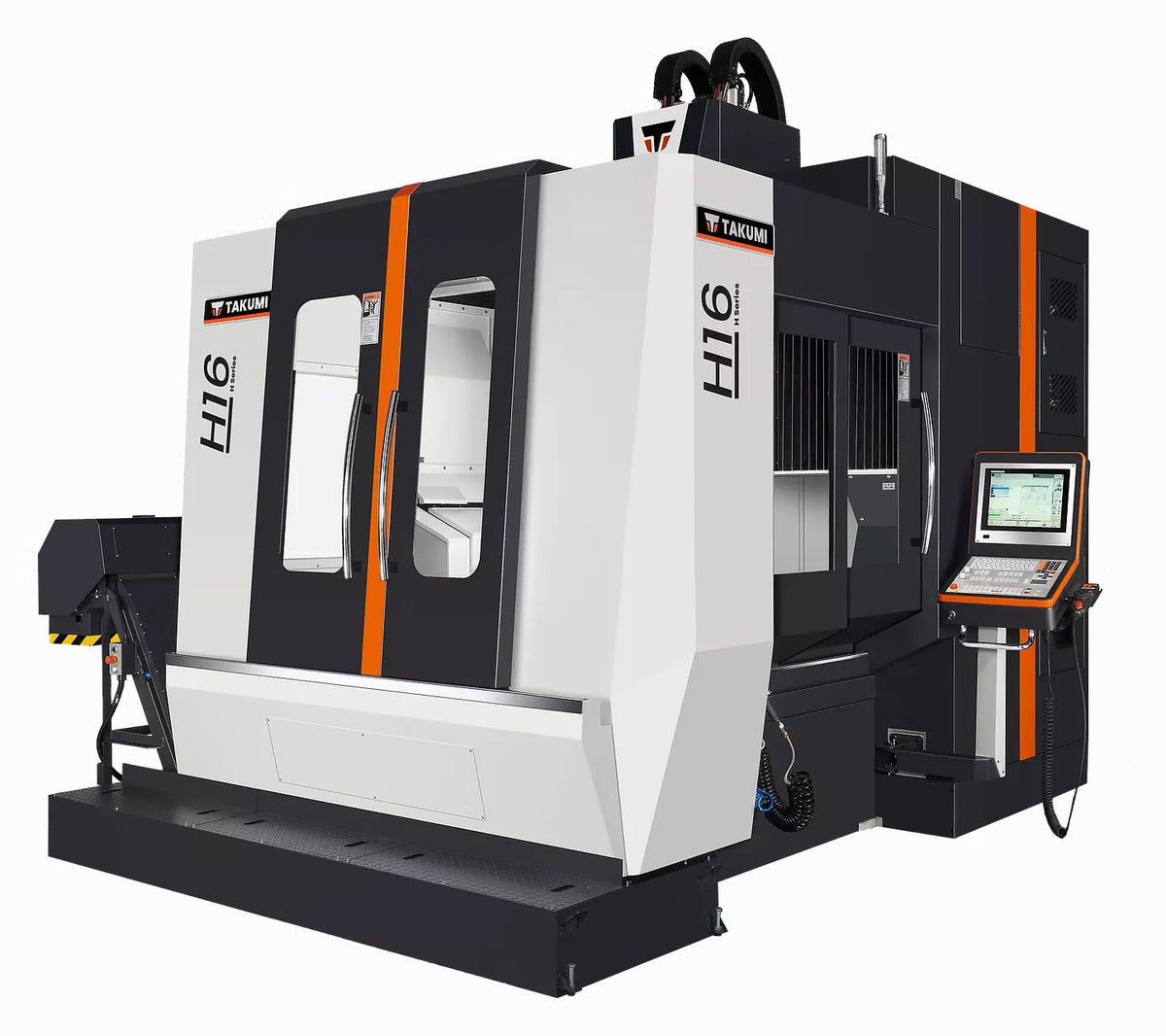

Centro di lavoro a portale Takumi H16
Portale di alta precisione con corse di 1.600 × 1.300 mm e 6.000 kg di carico, per stampi e pezzi grandi.
- Corse X/Y/Z
- 1.600 · 1.300 · 700 mm
- Mandrino
- 15.000 giri/min SK40 BigPlus · 89,4 Nm
- Tavola · pezzo max.
- 1.900 × 1.300 mm · 6.000 kg
- Utensili
- 30
- Peso
- 20.000 kg
- Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 15.000 giri/min Più diffuso | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Di serie |
| 15.000 giri/min | BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Optional |
| 15.000 giri/min | SK40 BigPlus / BBT40 / HSK63-A | 20 / 34 kW | 82 / 139,6 Nm | Optional |
| 20.000 giri/min | HSK63-A | 25 / 35 kW | 83,2 / 116,5 Nm | Optional |
| 24.000 giri/min | HSK63-A | 25 / 39 kW | 67,8 / 105,8 Nm | Optional |
| 12.000 giri/min | SK50 BigPlus / BBT50 | 22 / 35 kW | 140 / 222 Nm | Optional |
| Magazzino a doppio braccio | 30 utensili · Ø max. 75 mm (120 con alloggiamenti adiacenti liberi) · lungh. 300 mm · 7 kg |
|---|
| Avanzamento rapido X/Y/Z (m/min) | 30 / 30 / 30 |
|---|---|
| Avanzamento di lavoro (m/min) | 20 |
| Distanza mandrino-tavola | 160 - 860 mm |
| Distanza tra i montanti | 1.500 mm |

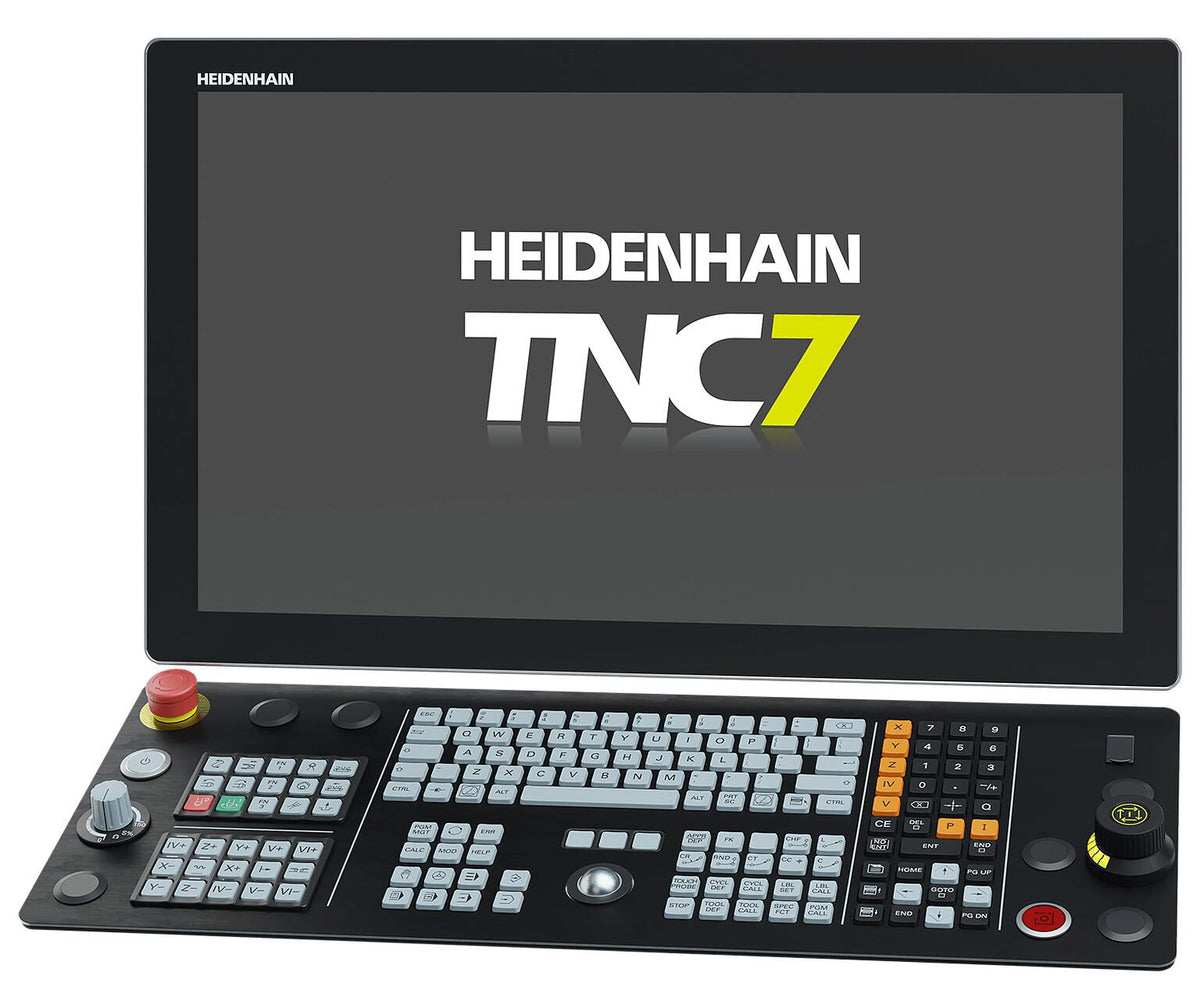

| Controllo CNC | HEIDENHAIN TNC7 |
| Righe ottiche | su tutti gli assi |
| Refrigerazione attraverso il mandrino | 30 bar di serie (opzione 70 bar) |
| Potenza elettrica | 75 kVA / 160 A |
| Dimensioni (P × L × H) | 4.844 × 5.110 × 3.940 mm |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Descrizione

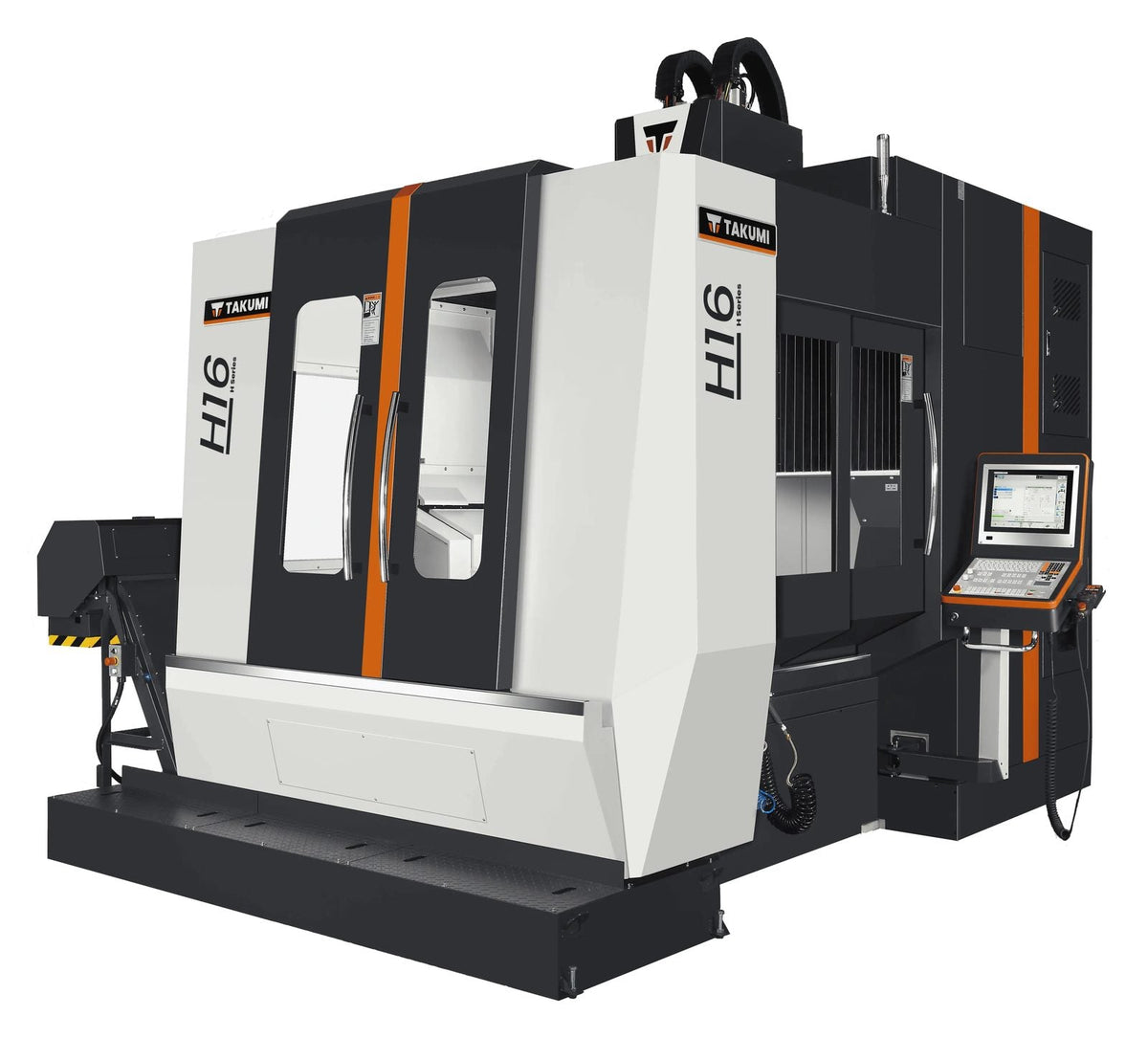

Takumi H16 è un centro di lavoro a portale (doppia colonna) a 3 assi della serie H, progettato per la lavorazione ad alta precisione e alta velocità di stampi, matrici e pezzi di precisione. Offre corse di 1.600 × 1.300 × 700 mm, 1.500 mm tra le colonne e una tavola da 1.900 × 1.300 mm per 6.000 kg.

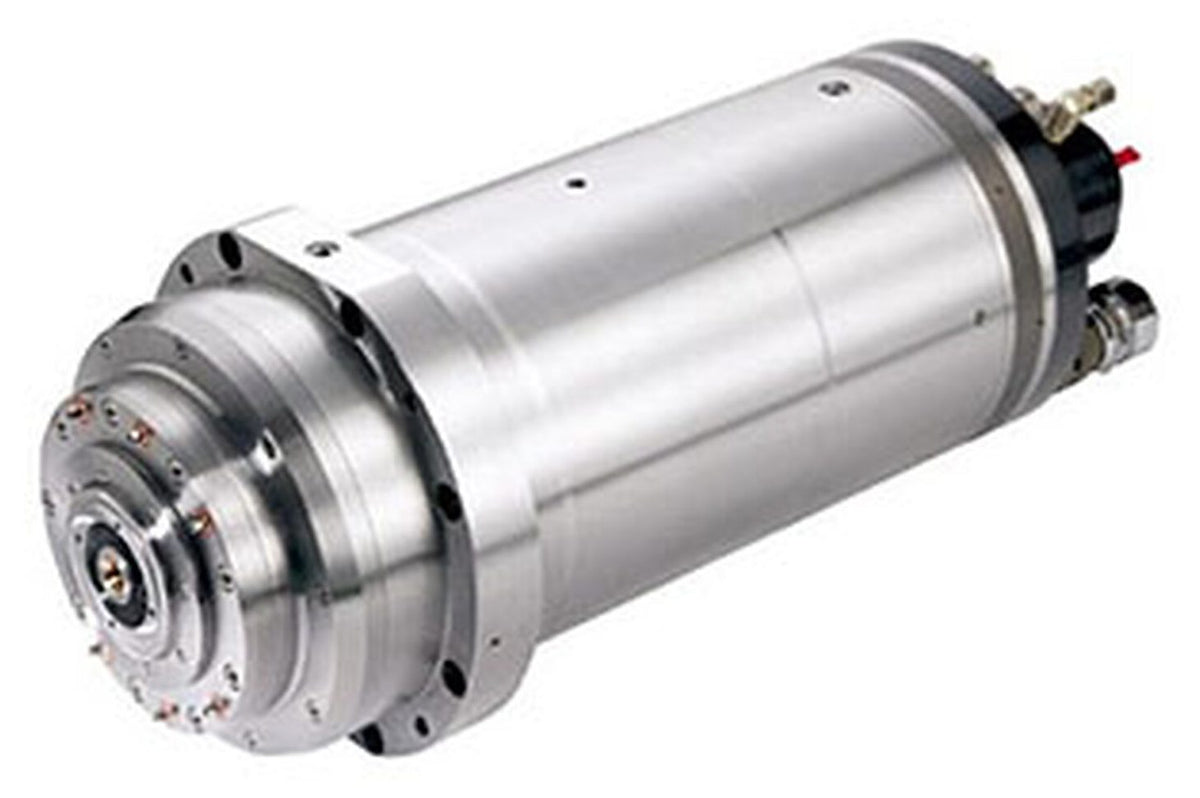

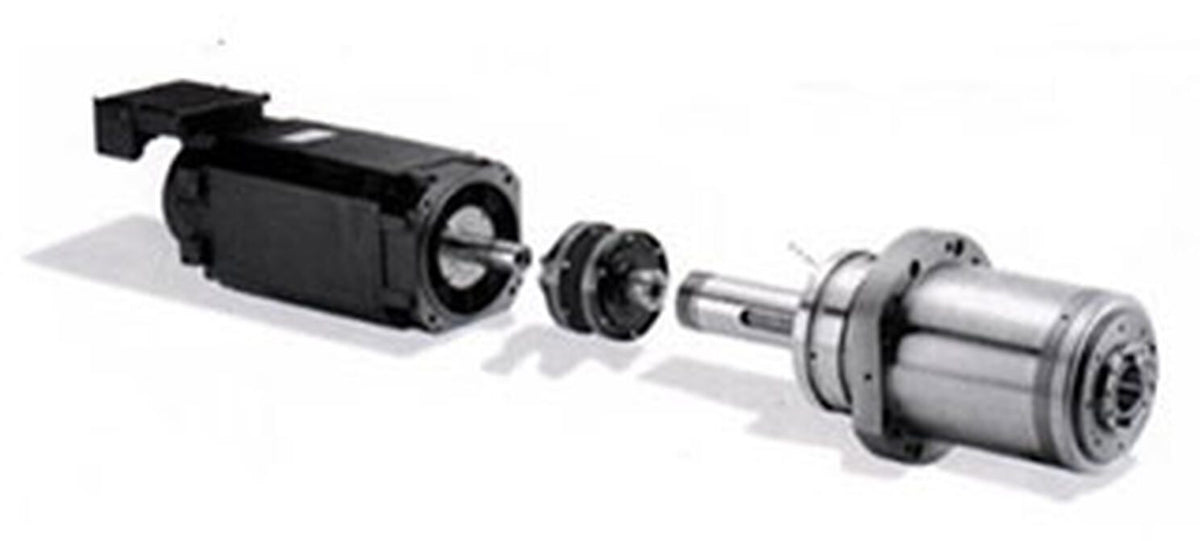

Il mandrino standard è di tipo in-line da 15.000 giri/min con attacco SK40 BigPlus (10 / 14 kW, 89,4 Nm). Come opzione sono disponibili mandrini da 12.000 a 24.000 giri/min, con coppia fino a 222 Nm, inclusi elettromandrini HSK63-A per finiture ad alta velocità. Il magazzino a doppio braccio ha 30 posizioni e gli avanzamenti rapidi arrivano a 30 / 30 / 30 m/min.

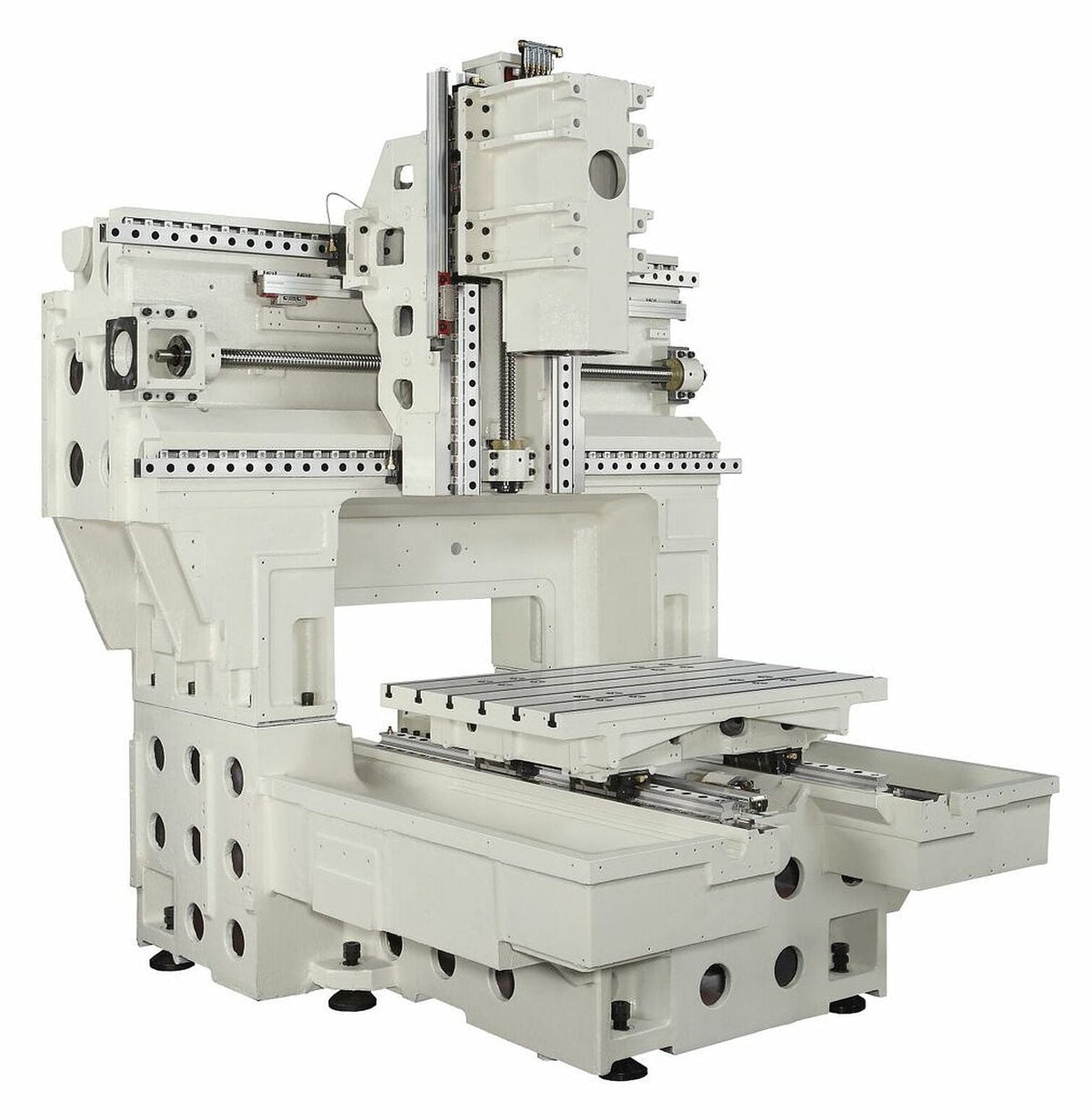

Basamento, colonne e traversa sono in ghisa Meehanite trattata termicamente, con superfici di appoggio raschiettate a mano e guide lineari a rulli sovradimensionate. Di serie include controllo Heidenhain TNC7, righe ottiche assolute su tutti gli assi, compensazione termica del mandrino con sensori, refrigerazione interna attraverso il mandrino a 30 bar ed evacuatore di trucioli. Tra le opzioni: tavola rotante come 4°/5° asse, tastatori di misura, raffreddamento delle viti a ricircolo di sfere, refrigerazione interna a 70 bar e porte automatiche.
Con 20.000 kg di ghisa, H16 è una base stabile per lavori di finitura impegnativi. Ferrotall La assiste nella configurazione, nell'installazione e nell'assistenza tecnica.
