Takumi

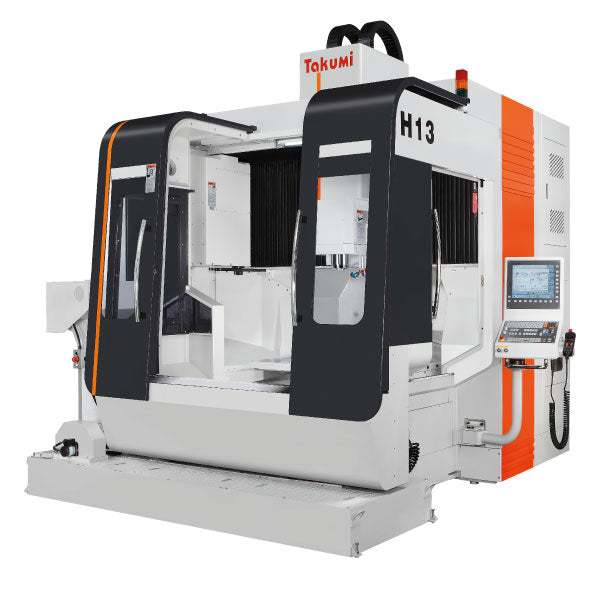

Centro de mecanizado de columna doble Takumi H13
Pórtico de alta velocidad con Y de 1.300 mm y mesa de 3.500 kg, pensado para moldes y utillajes de tamaño medio.
Rif. TAKUMI H13
- Recorridos X/Y/Z
- 900 · 1.300 · 700 mm
- Husillo
- 15.000 rpm SK40 BigPlus · 89,4 Nm
- Mesa · pieza máx.
- 900 × 1.400 mm · 3.500 kg
- Herramientas
- 30 (opción 48)
- Peso
- 18.000 kg
- Control CNC
HEIDENHAIN TNC 640
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 15.000 rpm Più diffuso | SK40 BigPlus / BBT40 / BBT50 / HSK63-A / SK50 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Estándar |
| Almacén de doble brazo | 30 herramientas (opción 48) · Ø máx. 76 mm (120 con huecos libres) · long. 300 mm · 7 kg |
|---|
| Avance rápido X/Y/Z (m/min) | 30 / 30 / 30 |
|---|---|
| Avance de trabajo (m/min) | 20 |
| Distancia husillo-mesa | 150 - 850 mm |
| Distancia entre columnas | 1.500 mm |
| Control CNC | HEIDENHAIN TNC 640 |
| Potencia eléctrica | 75 kVA / 160 A |
| Dimensiones (an × la × al) | 5.620 × 4.640 × 3.940 mm |
Peso de transporte según folleto 2019.
| Recorridos X/Y/Z | 900x1.300x700 |
|---|---|
| Recorrido eje X | 900 |
| Recorrido del eje Y | 1.300 |
| Recorrido eje Z | 700 |
| Distancia del husillo a la superficie de la mesa | 200 - 900 |
| Distancia entre columnas | 1.500 |
| Mesa de trabajo (LxA) | 900x1.400 |
| Carga máxima (carga de pieza de trabajo) | 3.500 |
| Ranuras en T (A x Dist. x N) | 22x160x5 |
| Cono del husillo | BBT40 |
| Velocidad del Husillo | 15.000 |
| Tipo de husillo | Motor directo |
| Motor principal | 15/ 18.5 |
| Avance de Corte | 30/ 30/ 30 |
| Avance de corte ejes X/Y/Z | 20000 |
| Servo motor X/Y/Z | 5.5/ 5.5/ 5.5 |
| Cambiador automático tipo ATC | Swing-Arm |
| Nº herramientas | 30 |
| Diámetro Máximo de la Herramienta | 76/ 150 |
| Longitud Máxima de la Herramienta | 300 |
| Peso Máximo de la Herramienta | 7 |
| Presión neumática | 6 |
| Suministro eléctrico | 75 |
| Peso de máquina | 18.000 |
| Área de la máquina (LxA) | 5.620x4.640 |
| Altura de la máquina | 3.940 |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Descrizione
El Centro de mecanizado de columna doble TAKUMI H13 es un centro ideal por su velocidad y versatilidad para el mecanizado de moldes tanto como para el juguete como para automoción y diversos sectores dentro del mundo del molde, aunque también es apta para la producción de utillajes.
