Takumi
Centro di lavoro a 5 assi Takumi UVC600
Nuovo 5 assi (2026) con tavola rototraslante Ø 600 mm, asse C a 100 giri/min e 40 utensili di serie.
- Corse X/Y/Z
- 820 · 550 · 500 mm
- Mandrino
- 15.000 giri/min SK40 BigPlus · 89,4 Nm
- Tavola · pezzo max.
- Ø 600 mm · 350 kg
- Utensili
- 40
- Peso
- 10.000 kg
- Controllo CNC (a scelta)
FANUC · SIEMENS · HEIDENHAIN
Le rispondiamo entro 24 h lavorative.
Dati tecnici
Selezioni una sezione per vedere i dettagli:
| Velocità | Cono | Potenza (100 % / 40 % ED) | Coppia (100 % / 40 % ED) | Disponibilità |
|---|---|---|---|---|
| 15.000 giri/min Più diffuso | SK40 BigPlus / BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Di serie |
| 15.000 giri/min | SK40 BigPlus / BBT40 / HSK63-A | 20 / 34 kW | 82 / 139,6 Nm | Optional |
| 20.000 giri/min | HSK63-A | 20 / 34 kW | 83,2 / 116,5 Nm | Optional |
| Magazzino a doppio braccio | 40 utensili · Ø max. 75 mm (150 con alloggiamenti adiacenti liberi) · lungh. 300 mm · 7 kg |
|---|
| Asse B (basculante) | -40° / +110°, 50 giri/min |
|---|---|
| Asse C (rotante) | 360°, 100 giri/min |
| Rapido X/Y/Z (m/min) | 36 |
| Avanzamento di lavoro (m/min) | 20 |
| Distanza mandrino-tavola | 150 - 650 mm |
| Controllo CNC | HEIDENHAIN TNC7 |
| Righe ottiche | su tutti gli assi |
| Refrigerazione attraverso il mandrino | 30 bar di serie (opzione 70 bar) |
| Potenza elettrica | 60 kVA |
| Dimensioni (P × L × H) | 3.899 × 4.323 × 3.330 mm |
Dati del catalogo del costruttore; la configurazione finale viene confermata nell'offerta.
Descrizione

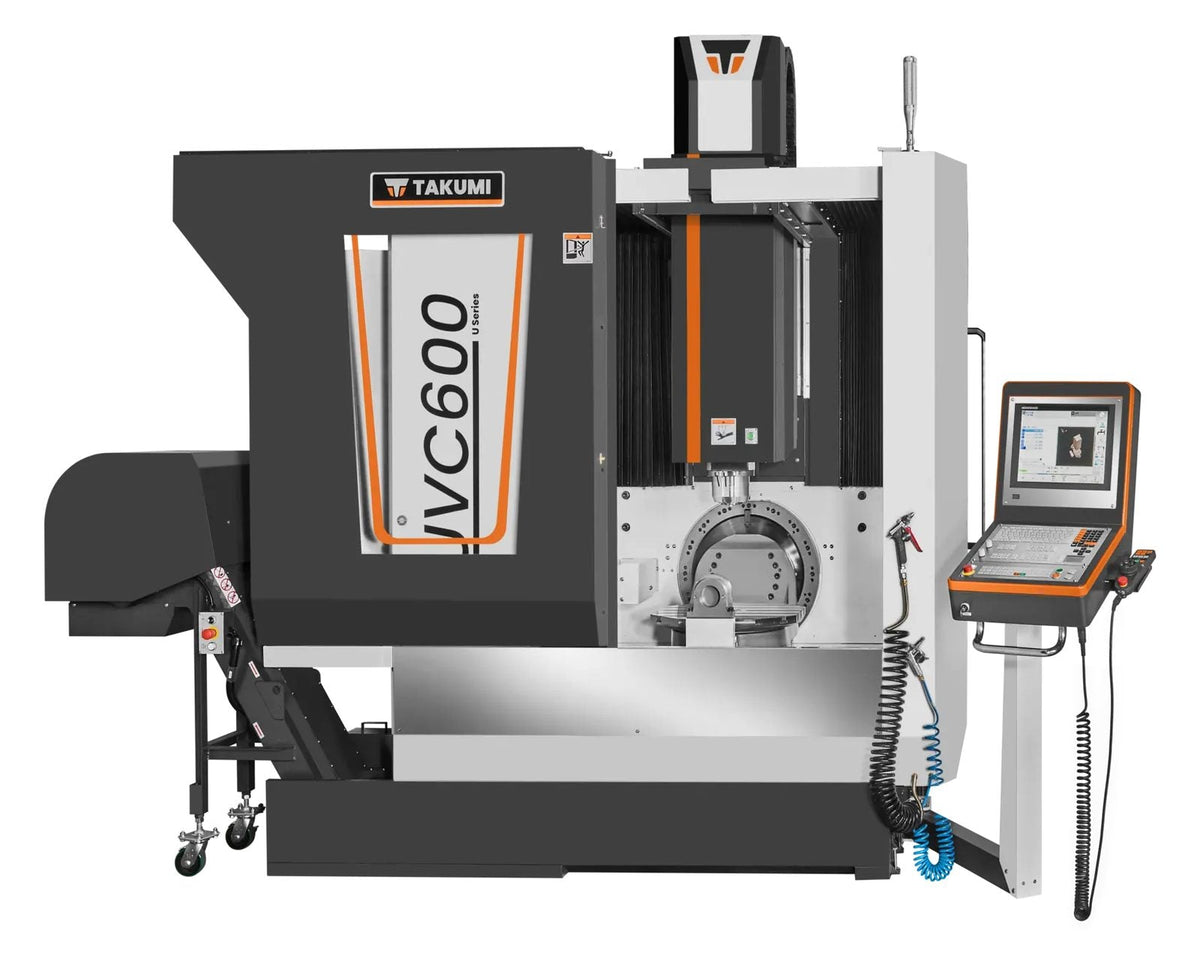

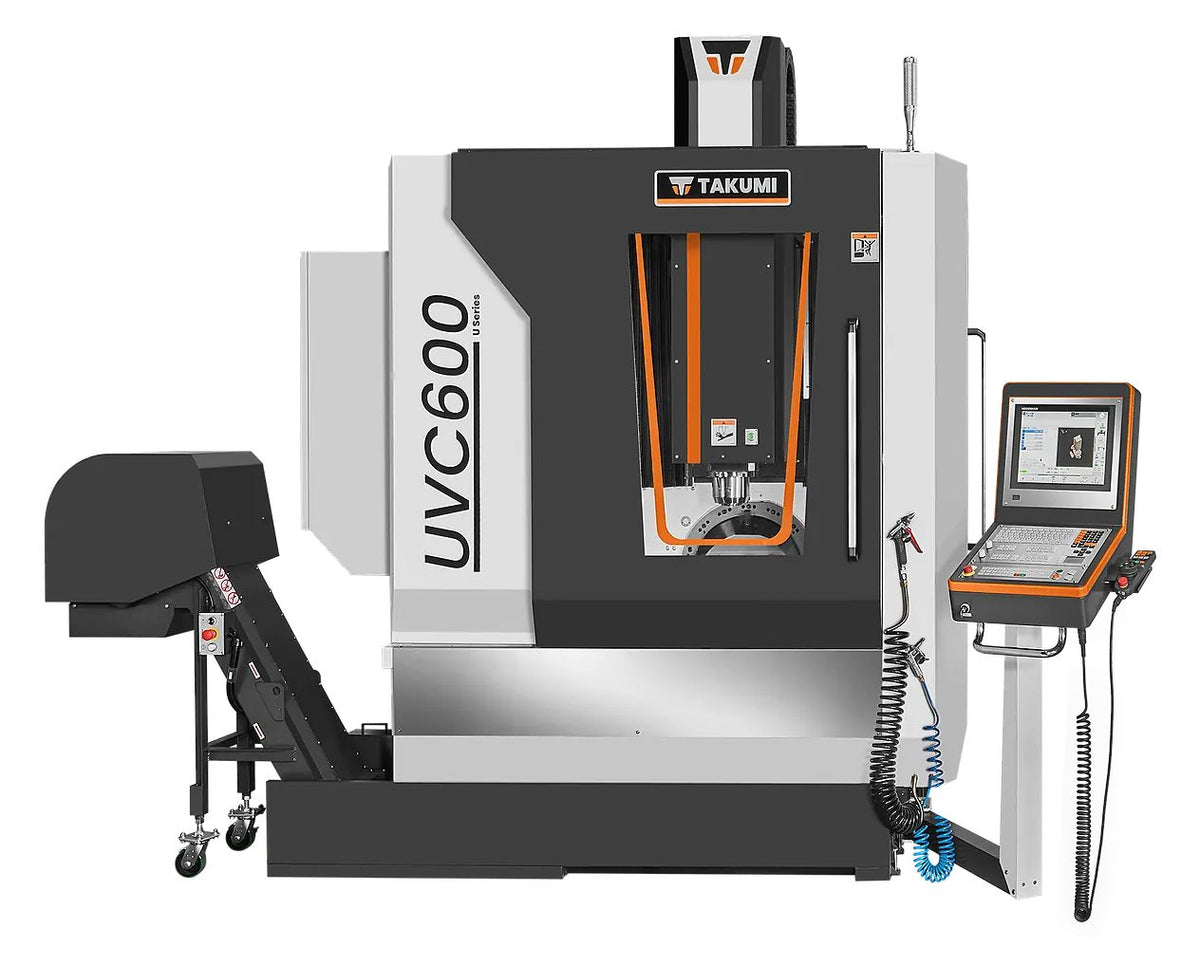

Takumi UVC600 è un centro di lavoro a 5 assi della serie U con tavola rototraslante da Ø 600 mm (asse B -40° / +110°, asse C 360°), pensato per pezzi complessi di stampi, aeronautica, medicale e meccanica di precisione. Le sue corse sono di 820 × 550 × 500 mm e la tavola accetta 350 kg.

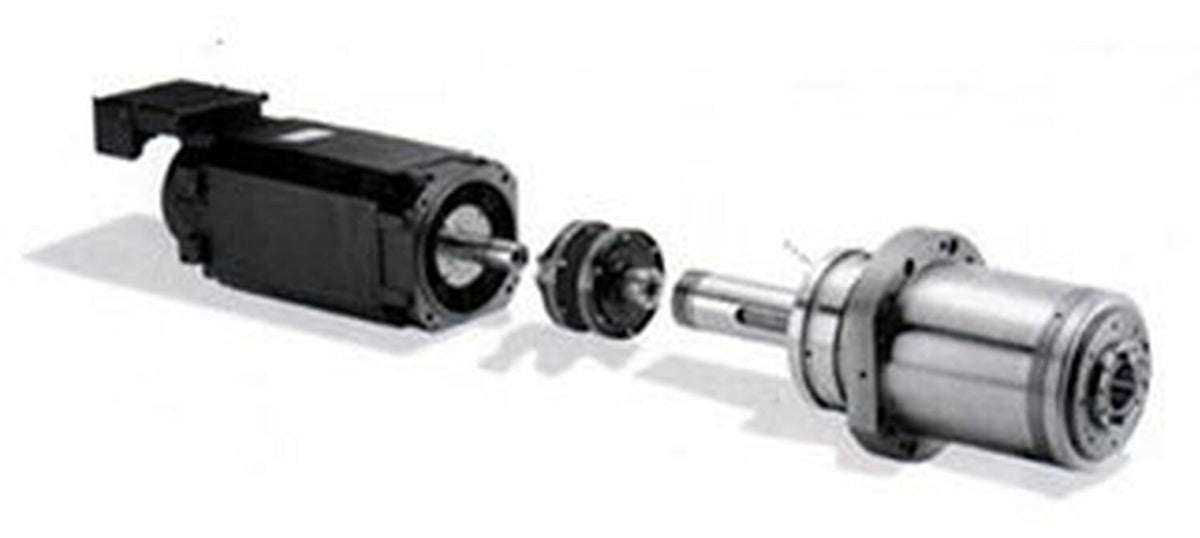

Il mandrino standard è di tipo in-line da 15.000 giri/min con attacco SK40 BigPlus (10 / 14 kW, 89,4 Nm). Come opzione sono disponibili mandrini da 15.000 a 20.000 giri/min, con coppia fino a 139,6 Nm. Il magazzino a doppio braccio ha 40 posizioni e gli avanzamenti rapidi arrivano a 36 m/min.

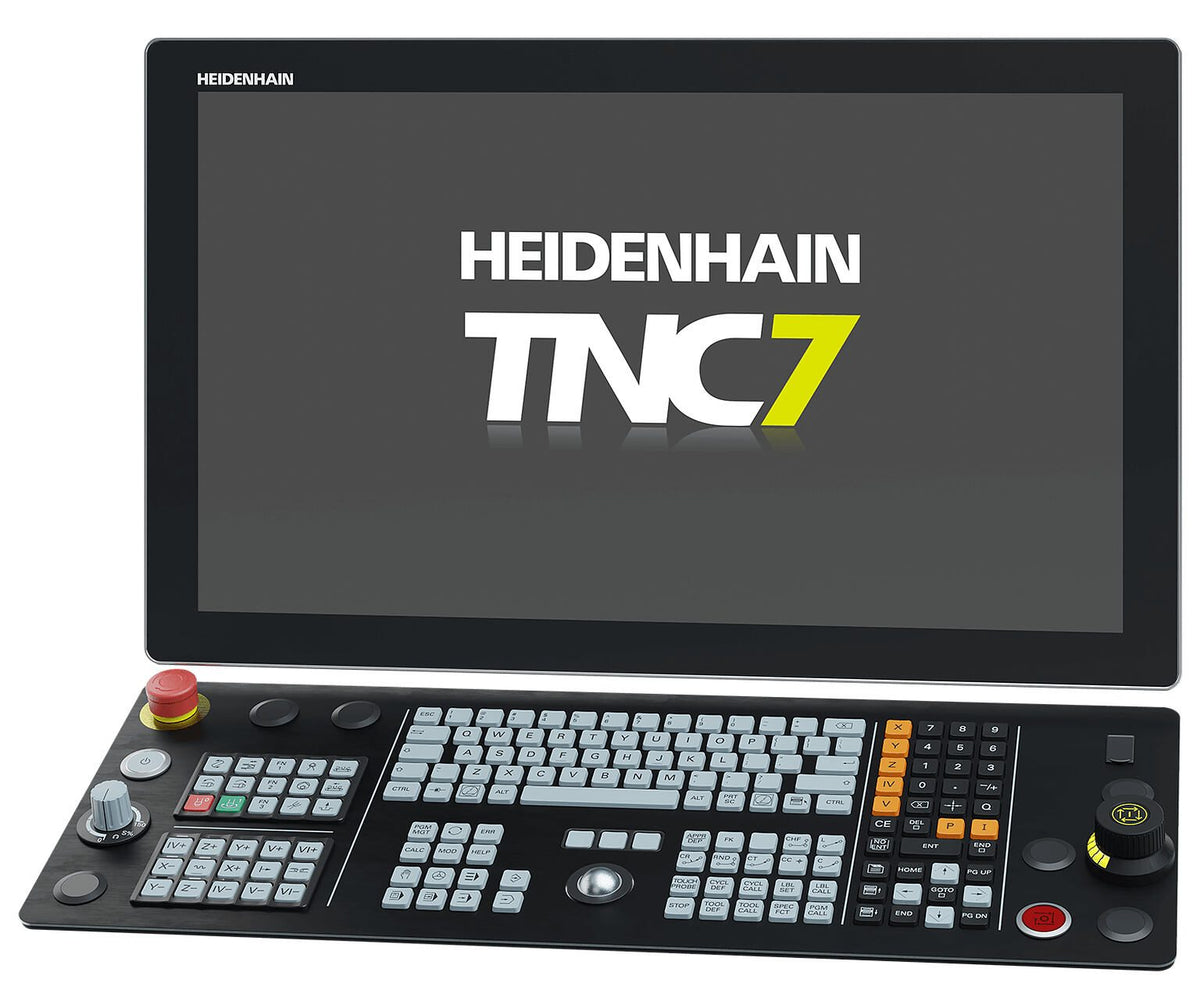

La struttura in ghisa Meehanite trattata termicamente, con superfici di appoggio raschiettate a mano, garantisce rigidità e smorzamento. Di serie include controllo Heidenhain TNC7, righe ottiche assolute su tutti gli assi, compensazione termica del mandrino, refrigerazione interna attraverso il mandrino a 30 bar, anello di raffreddamento, refrigeratore del mandrino ed evacuatore di trucioli. Tra le opzioni: tastatori pezzo e utensile, refrigerazione interna a 70 bar, pacchetto produzione Knoll e Rotoclear.
Con un peso di 10.000 kg e una struttura rigida in ghisa, UVC600 consente di lavorare in un unico piazzamento pezzi che altrimenti richiederebbero più serraggi. Ferrotall La assiste nella configurazione, nell'automazione, nell'installazione e nell'assistenza tecnica.
Servizio Ferrotall
- Installazione e formazione Messa in servizio nella Sua officina e formazione dei Suoi operatori a cura del nostro team tecnico.
- Assistenza tecnica propria Assistenza tecnica con tecnici specializzati e ricambi per mantenere la Sua macchina in produzione.
- Consulenza applicativa La aiutiamo a scegliere la macchina e le attrezzature in base ai Suoi pezzi e alla Sua produzione.
- Oltre 45 anni Distributore di macchine utensili da Monforte del Cid (Alicante).
