PINACHO
TORNO PINACHO SMART SM-200
- Control
- GE FANUC
- Swing over bed
- 400
- Spindle speed
- 40-2200
- Tools
- Portaherramientas manual de cuatro posiciones
- Power
- 5,5
New machines come in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.
Technical data sheet
General data
| MODELO | SMART SM-200 |
|---|---|
| TIPO | PARALELO CNC |
| CONTROL | GE FANUC |
Headstock and spindle
| POTENCIA MOTOR PRINCIPAL | 5,5 |
|---|---|
| RPM CABEZAL | 40-2200 |
Turning
| DIAMETRO AGUJERO PRINCIPAL | 52 |
|---|---|
| DIAMETRO ADMITIDO SOBRE CARRO | 370 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 400 |
| ANCHURA BANCADA | 300 |
| TORRETA AUTOMATICA | No |
| CONTRAPUNTO | Contrapunto |
| PLATO | Plato de tres garras |
Tooling and equipment
| PORTAHERRAMIENTAS | Portaherramientas manual de cuatro posiciones |
|---|
Other data
| PANEL DE OPERADOR | GE Fanuc QuickPanel jr. |
|---|
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment

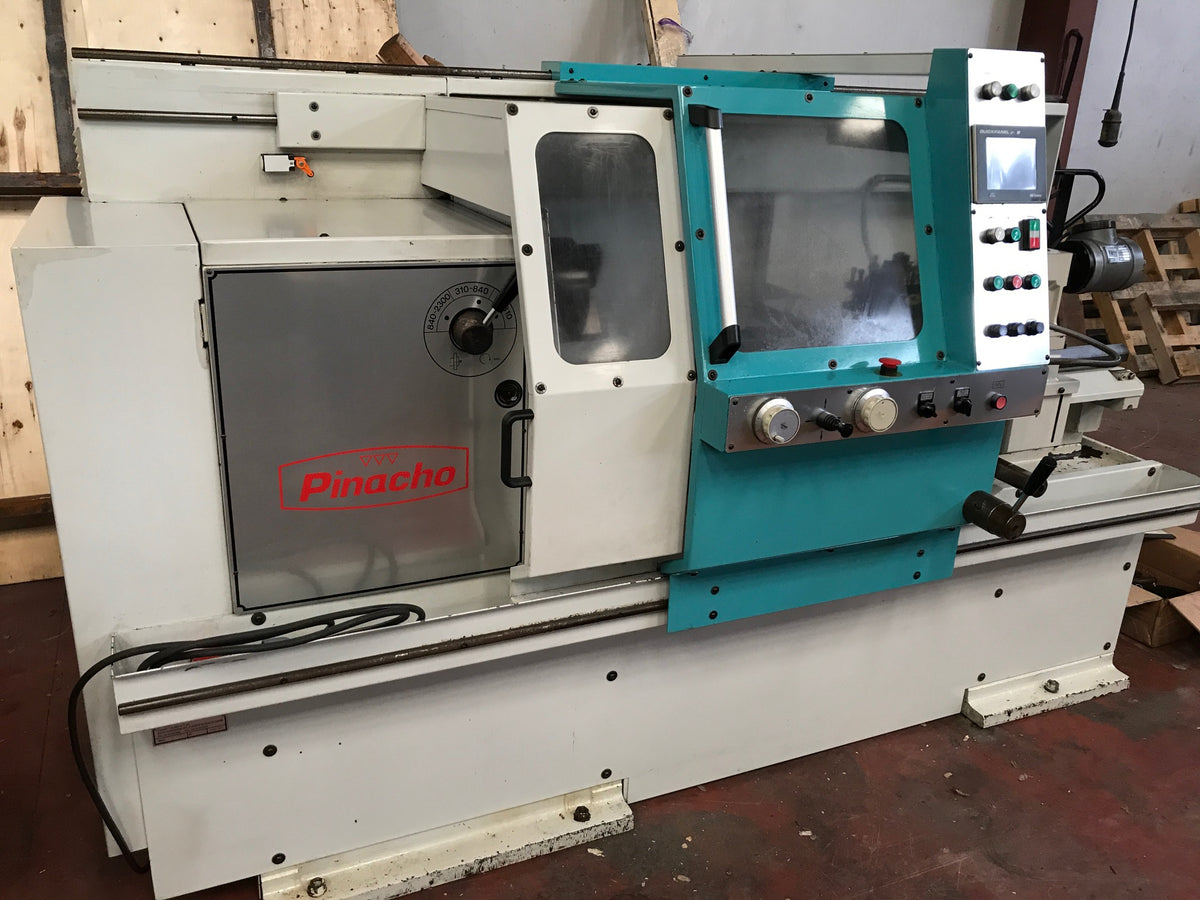

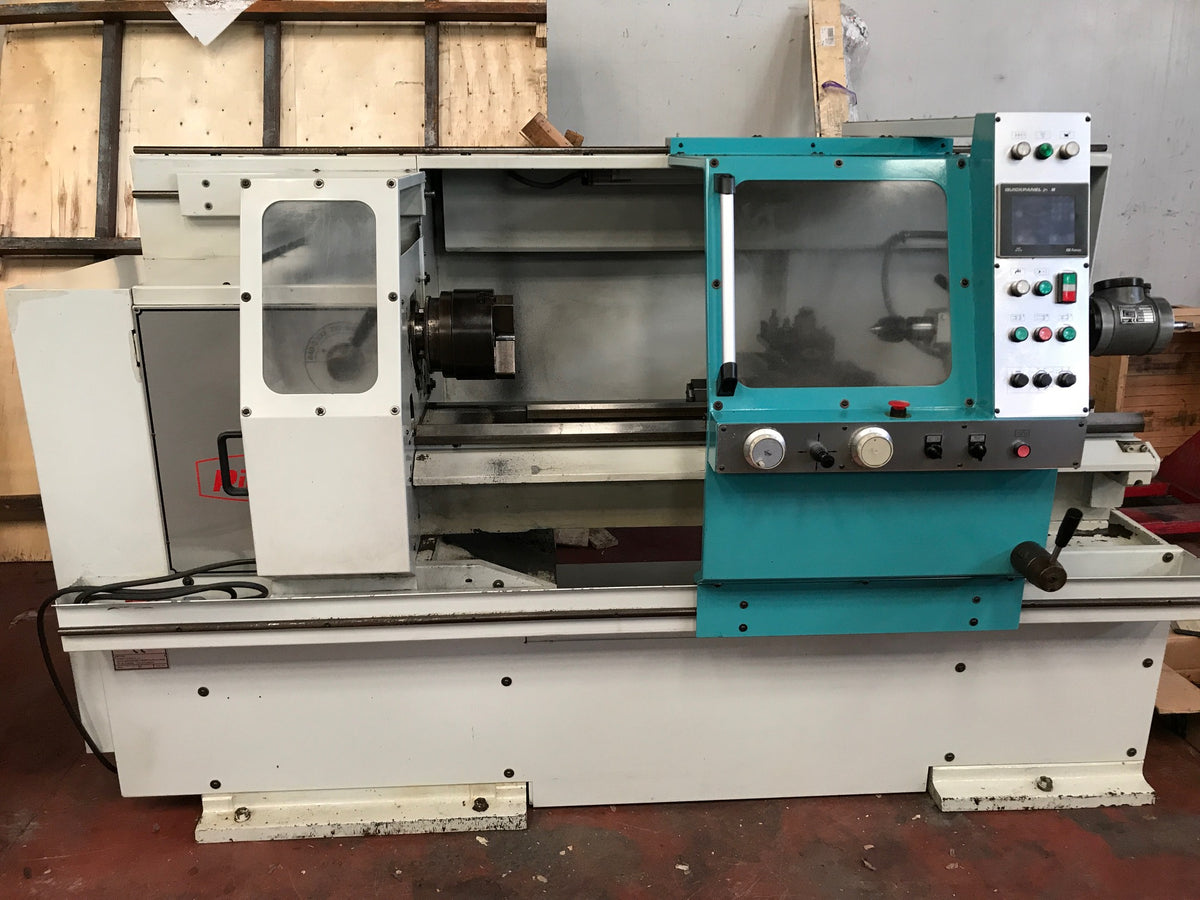

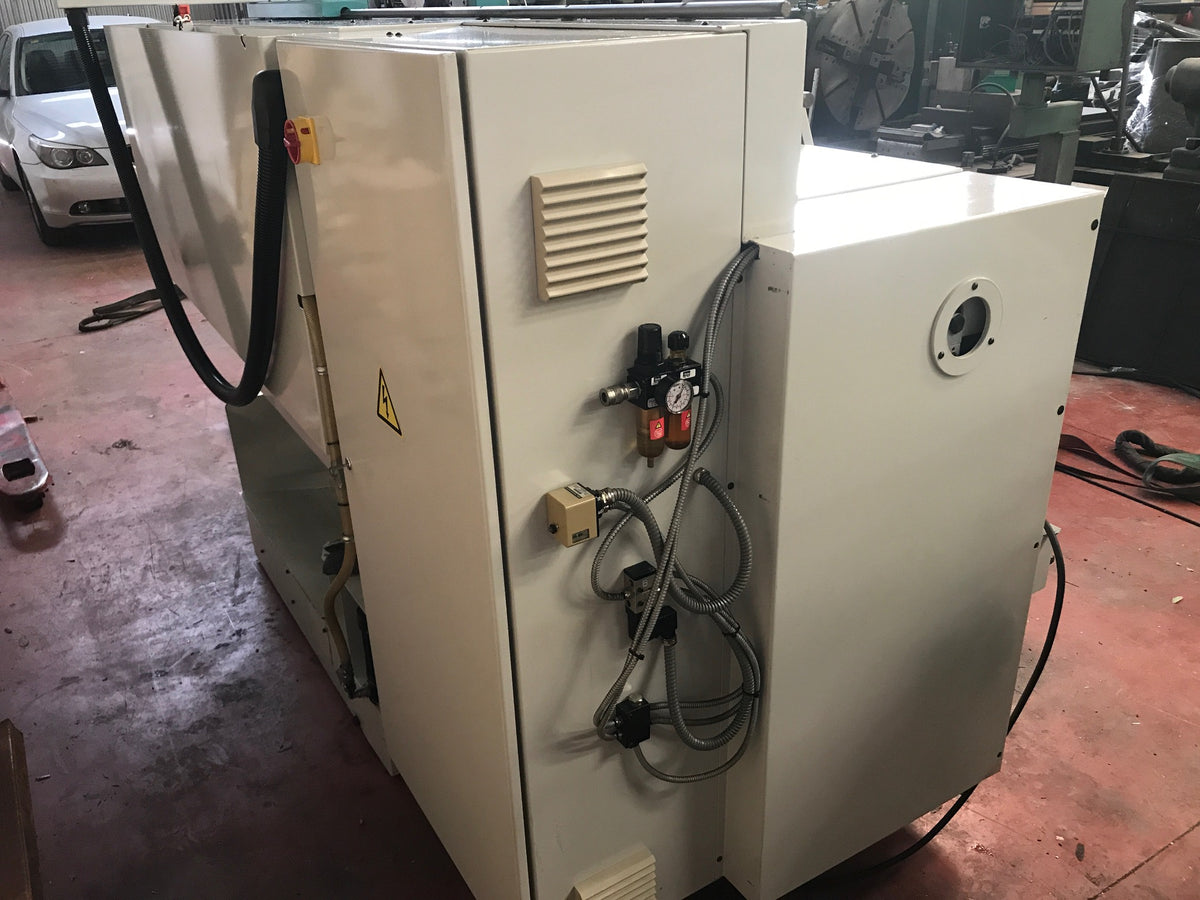

Torno paralelo CNC Pinacho Smart SM-200
El Pinacho Smart SM-200 es un torno paralelo con control numérico, de tamaño compacto, adecuado para trabajos de revolución en talleres de mecánica general, mantenimiento y series cortas. Pinacho es un fabricante español de tornos.
Configuración de esta unidad
- Modelo Smart SM-200, tipo paralelo CNC
- Control GE Fanuc según nuestra ficha; panel de operador QuickPanel jr. visible en la máquina
- Agujero del husillo: 52 mm
- Diámetro admitido sobre bancada: 400 mm; sobre carro: 370 mm
- Anchura de bancada: 300 mm

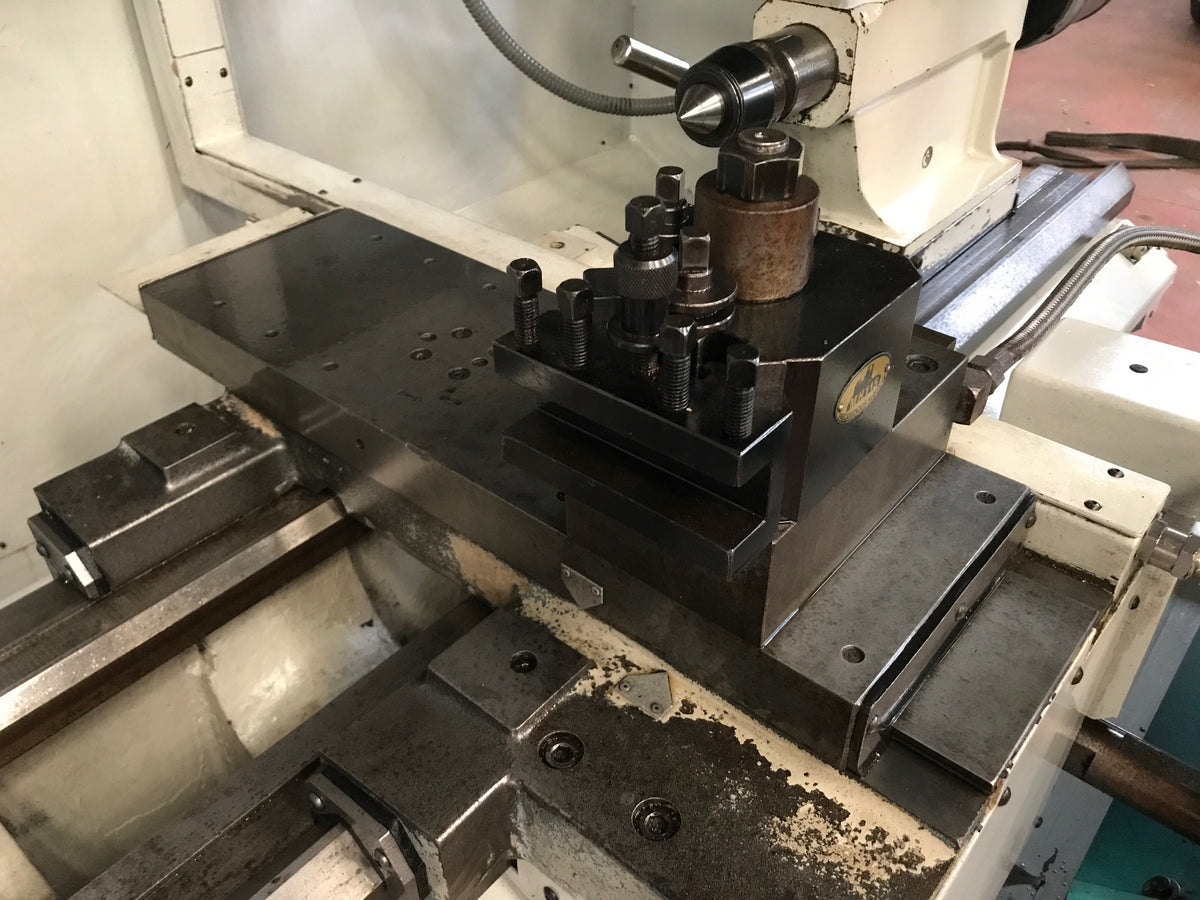

- Sin torreta automática: portaherramientas manual de cuatro posiciones (visible en las fotos)
- Potencia del motor principal: 5,5 kW; husillo de 40 a 2.200 rpm

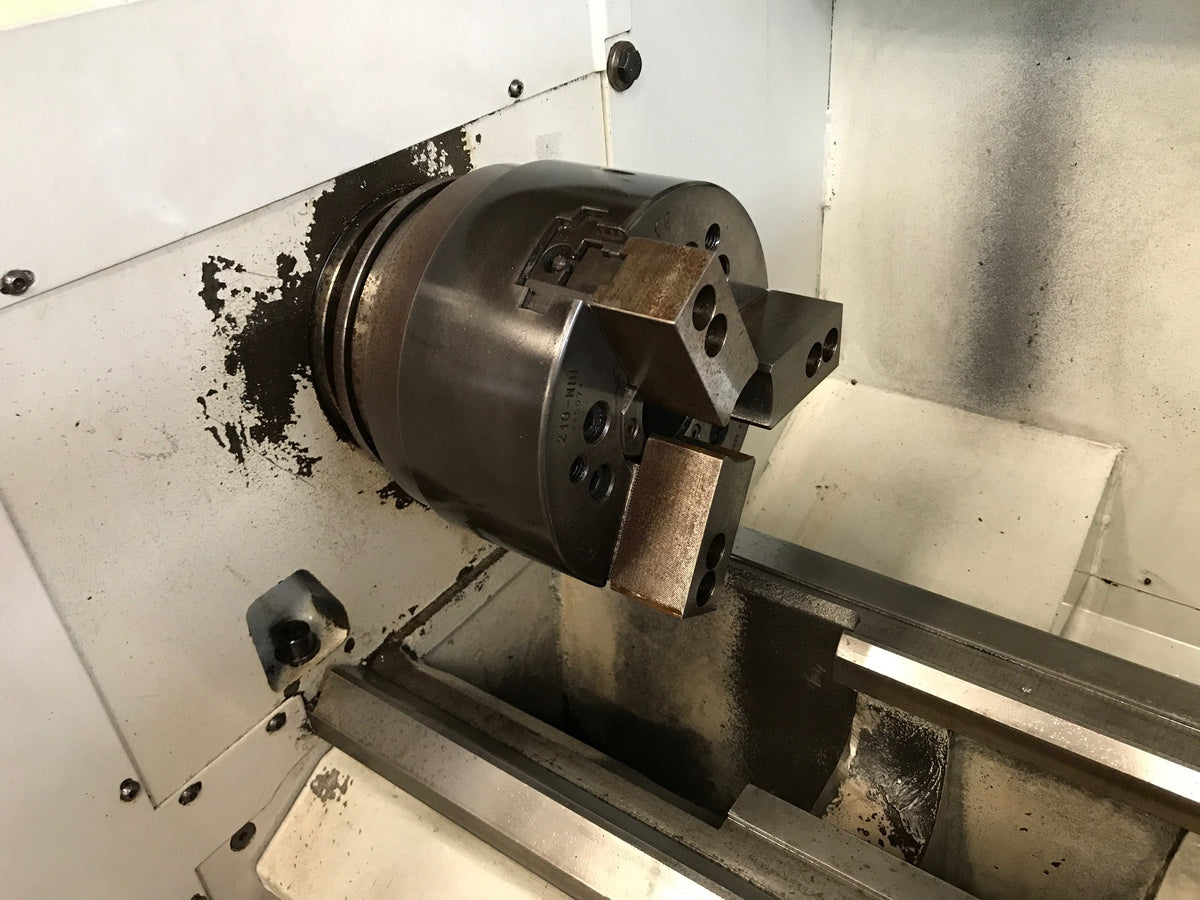

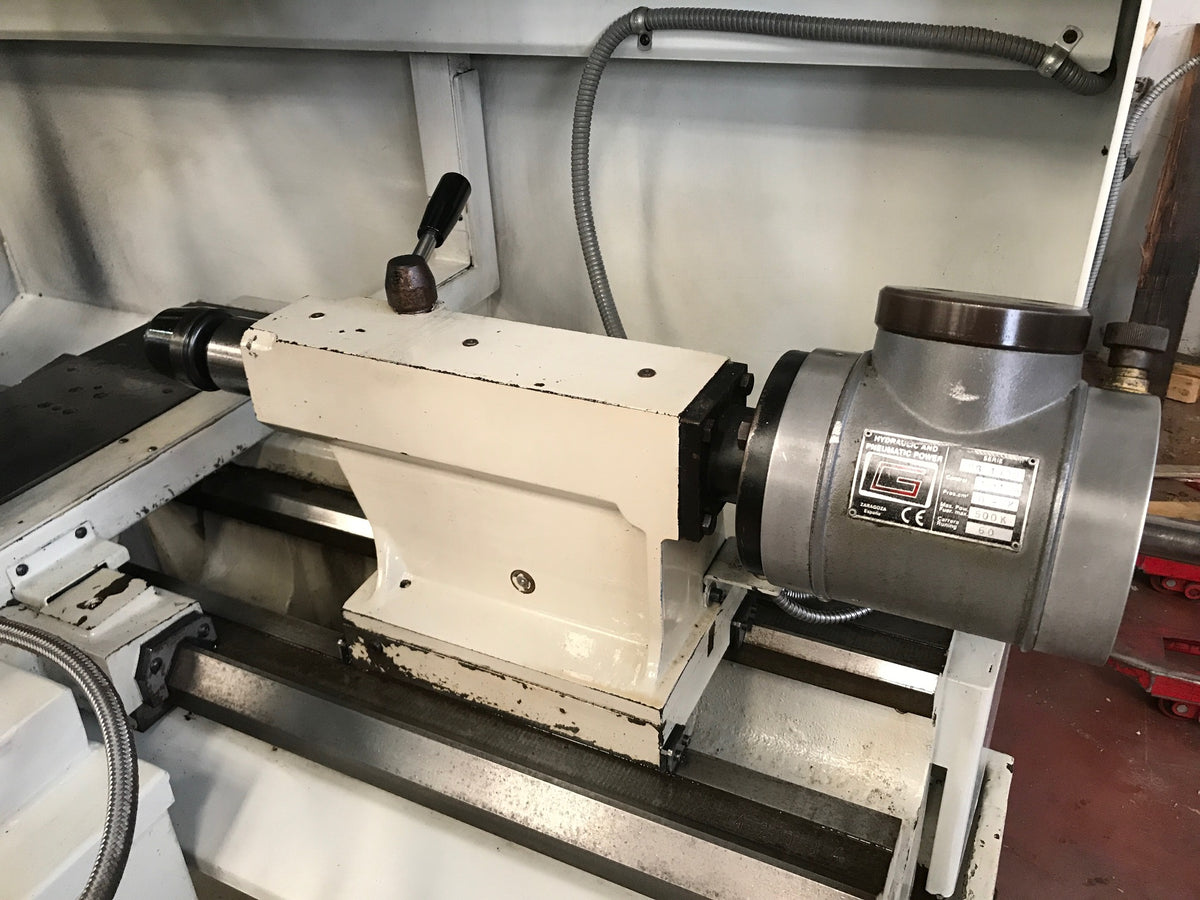

- Plato de tres garras y contrapunto
- Volantes manuales de ejes y cabina de protección con puerta
Aplicaciones típicas
Piezas de revolución sueltas o en series cortas: ejes, casquillos y piezas de reparación, con acabados sencillos y cambio manual de herramienta. Al no llevar torreta automática, resulta más adecuado para trabajos con pocas herramientas que para producción repetitiva.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué capacidad tiene el Pinacho Smart SM-200?
Admite 400 mm de diámetro sobre bancada y 370 mm sobre el carro, con un agujero de husillo de 52 mm y una bancada de 300 mm de ancho. El motor es de 5,5 kW y el husillo gira de 40 a 2.200 rpm. Es un torno para piezas pequeñas y medianas.
¿Tiene torreta automática?
No. Según nuestra ficha no lleva torreta automática, y en las fotos se ve un portaherramientas manual de cuatro posiciones. El cambio de herramienta es manual, lo que resulta adecuado para series cortas y piezas de reparación, pero no para producción repetitiva con muchas herramientas.
¿Qué control lleva?

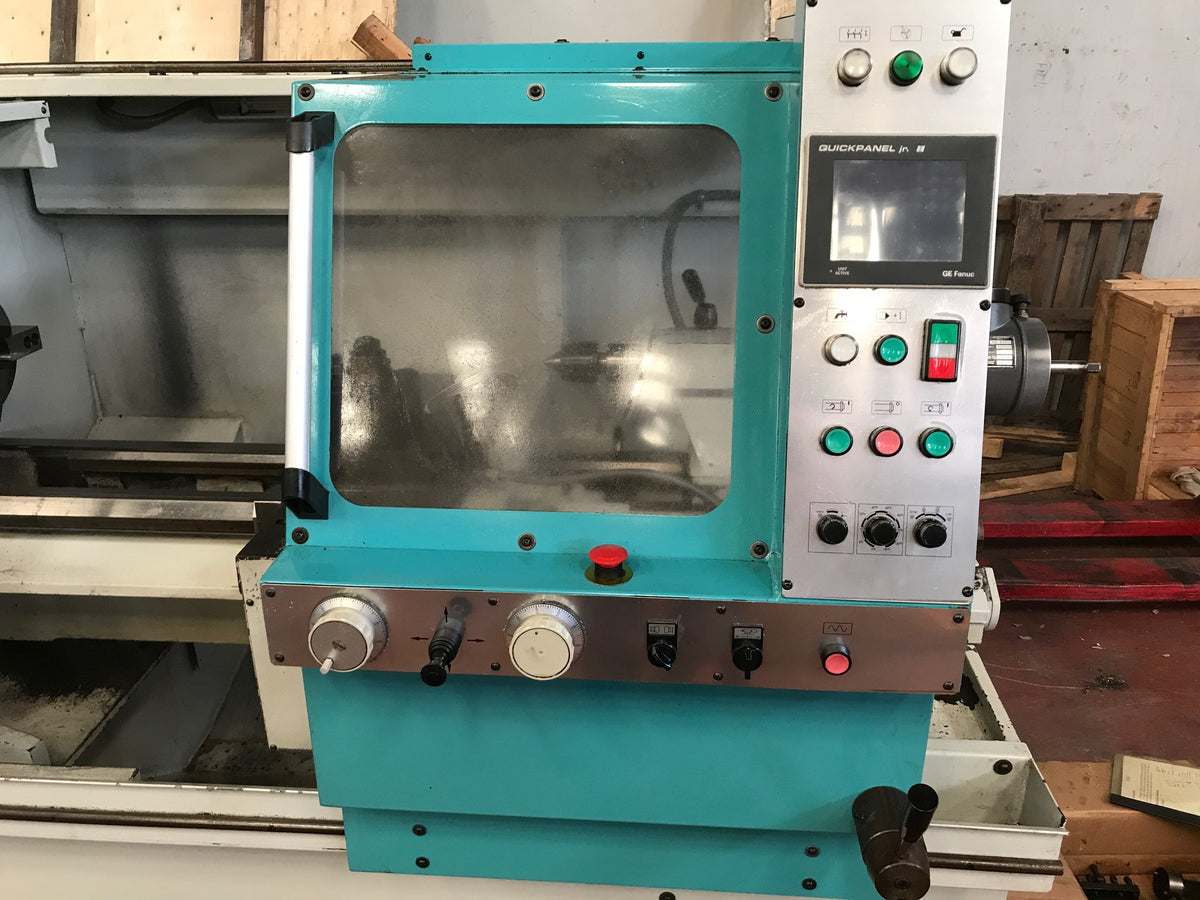

Nuestra ficha indica un control GE Fanuc y en la máquina se ve un panel de operador GE Fanuc QuickPanel jr. con pulsadores y volantes manuales. Le confirmaremos el modelo exacto del control y las funciones de programación disponibles antes de la compra.
