TORNO PINACHO S90 VS 310 X 3000
- Swing over bed
- 620
- Distance between centres
- 3.150
- Spindle speed
- 30-1500
- Power
- 5,5
- Weight
- 2.400
New machines come in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.

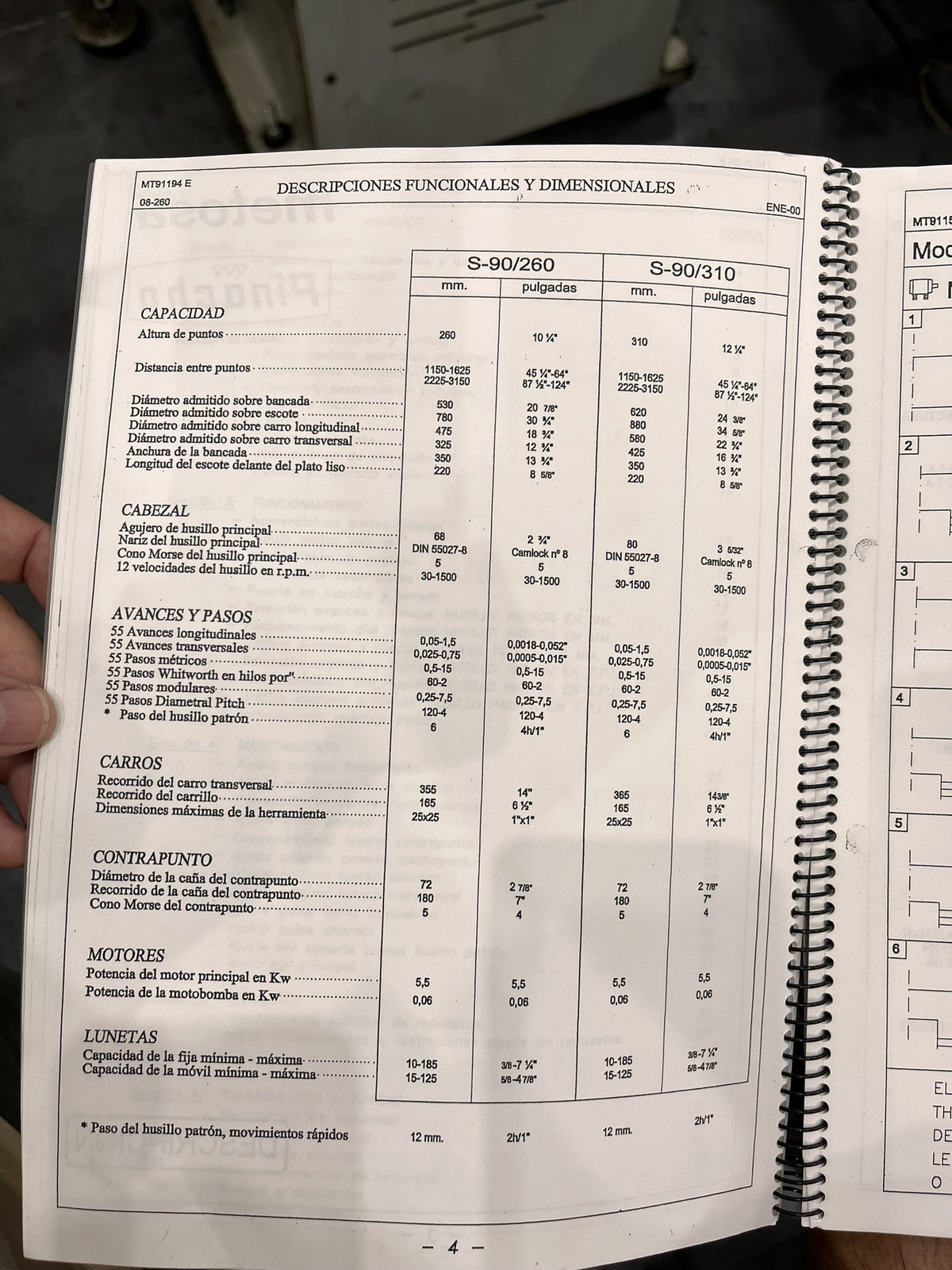

Technical data sheet
General data
| MODELO | S-90 VS/310 |
|---|---|
| VISUALIZADOR DE COTAS | Fagor |
| PLACA/MODELO | S-90VS/310 Pinacho |
Headstock and spindle
| RPM | 30-1500 |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 5,5 |
Turning
| DISTANCIA ENTRE PUNTOS | 3.150 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 80 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 620 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 880 |
| DIAMETRO ADMITIDO SOBRE CARRO | 425 |
| ANCHURA BANCADA | 350 |
| LUNETA Y VARIADOR | Luneta fija; variador de frecuencia en el armario |
Tooling and equipment
| EQUIPAMIENTO | Plato 3 garras, torreta portaherramientas, contrapunto, protección de cabezal |
|---|
Dimensions, weight and connection
| MEDIDAS EXTERIORES | 4.650 x 1.150 x 2.200 |
|---|---|
| PESO | 2.400 |
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment
Torno paralelo de bancada larga con variador

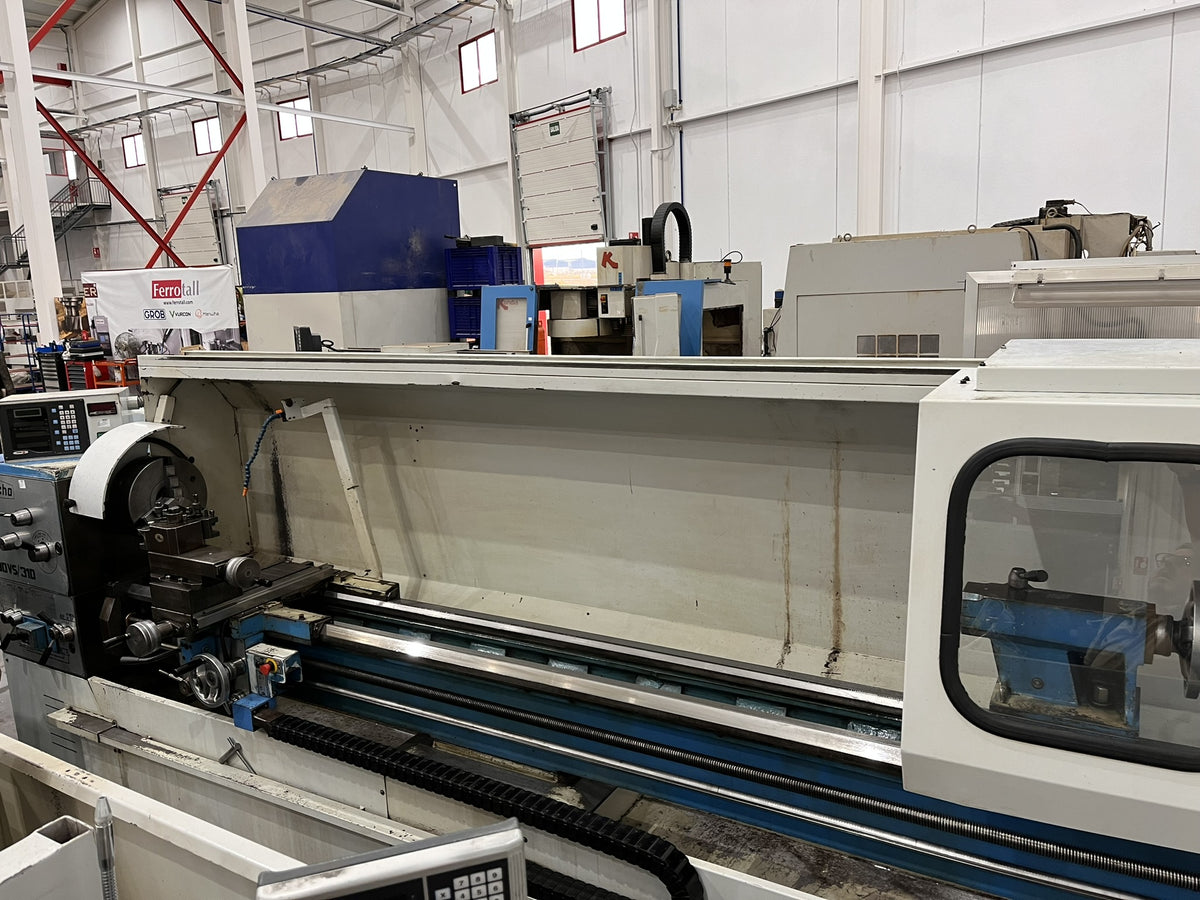

El Pinacho S-90 VS/310 es un torno paralelo de la serie S-90 de Pinacho, con 3.150 mm entre puntos según nuestra ficha y 620 mm de volteo sobre bancada. Se orienta a piezas largas de mecanizado general.
Puntos fuertes del modelo
Las siglas VS del rótulo suelen asociarse a velocidad variable; nuestra ficha da de 30 a 1.500 rpm y en el armario se ve un variador. El agujero de husillo de 80 mm y los 880 mm sobre escote dan margen para barra y piezas de sección grande.
Configuración de esta unidad

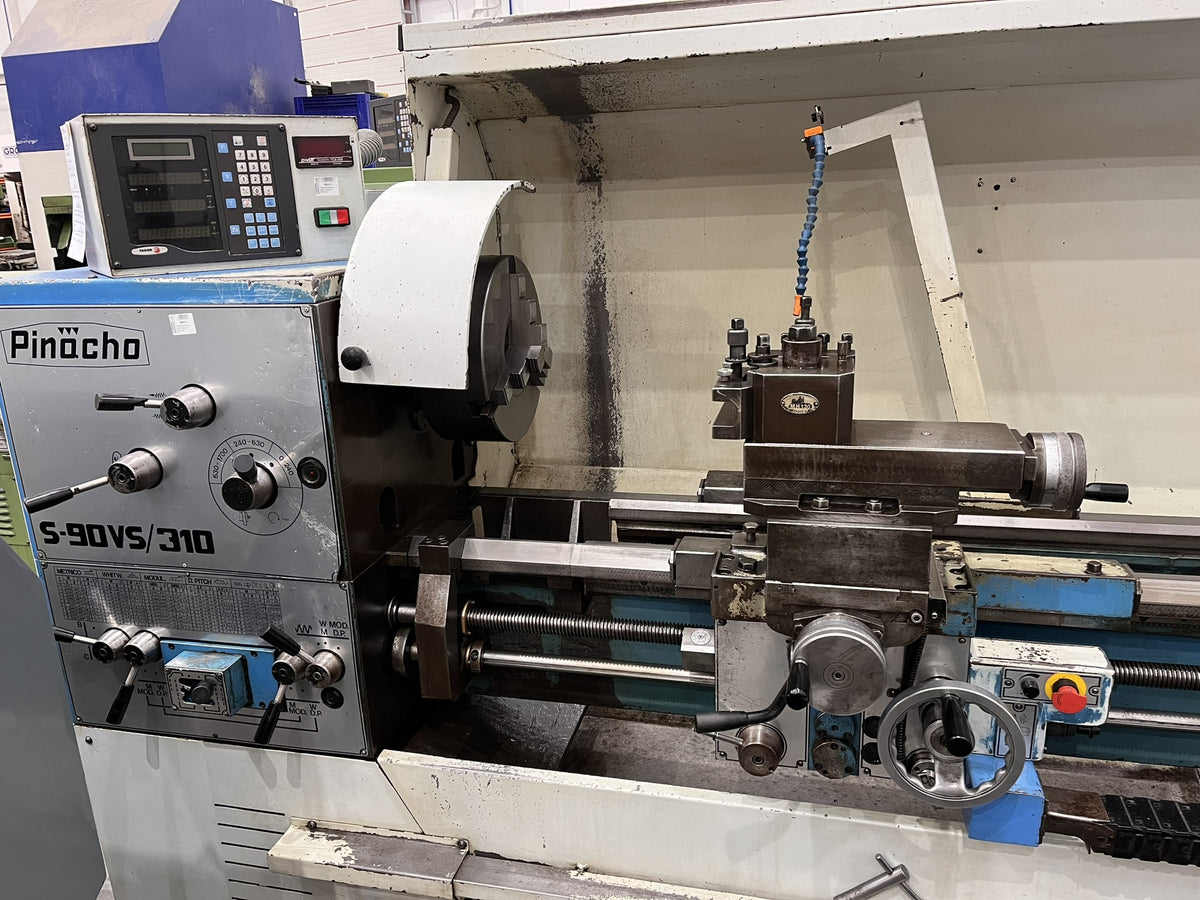

- Modelo: S-90 VS/310 (rótulo en cabezal)
- Distancia entre puntos: 3.150 mm
- Diámetro de agujero principal: 80 mm
- Diámetro admitido sobre bancada: 620 mm; sobre escote: 880 mm; sobre carro: 425 mm
- Anchura de bancada: 350 mm
- Velocidad: 30-1.500 rpm; potencia del motor principal: 5,5
- Medidas exteriores: 4.650 x 1.150 x 2.200 mm; peso: 2.400 kg

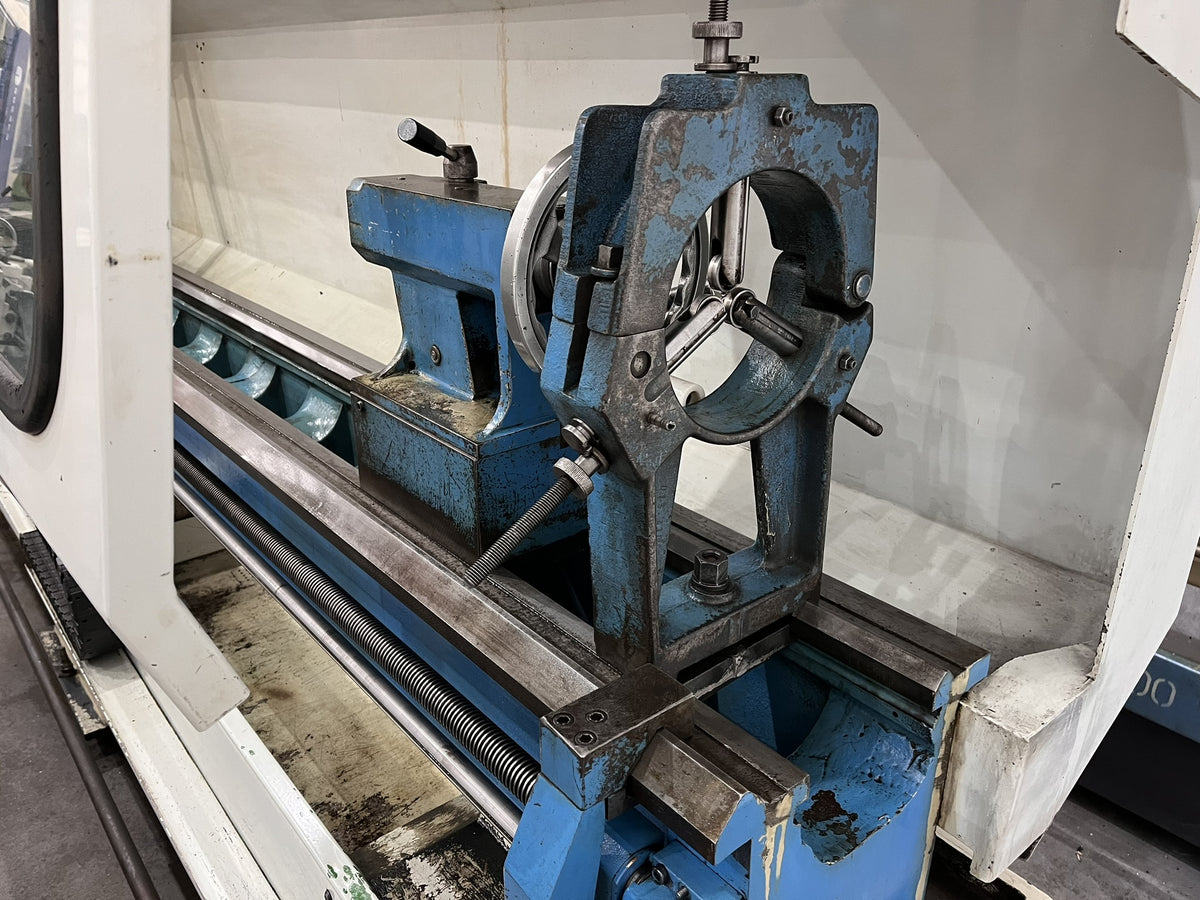

- Visualizador de cotas Fagor, plato de tres garras, torreta portaherramientas, contrapunto y luneta

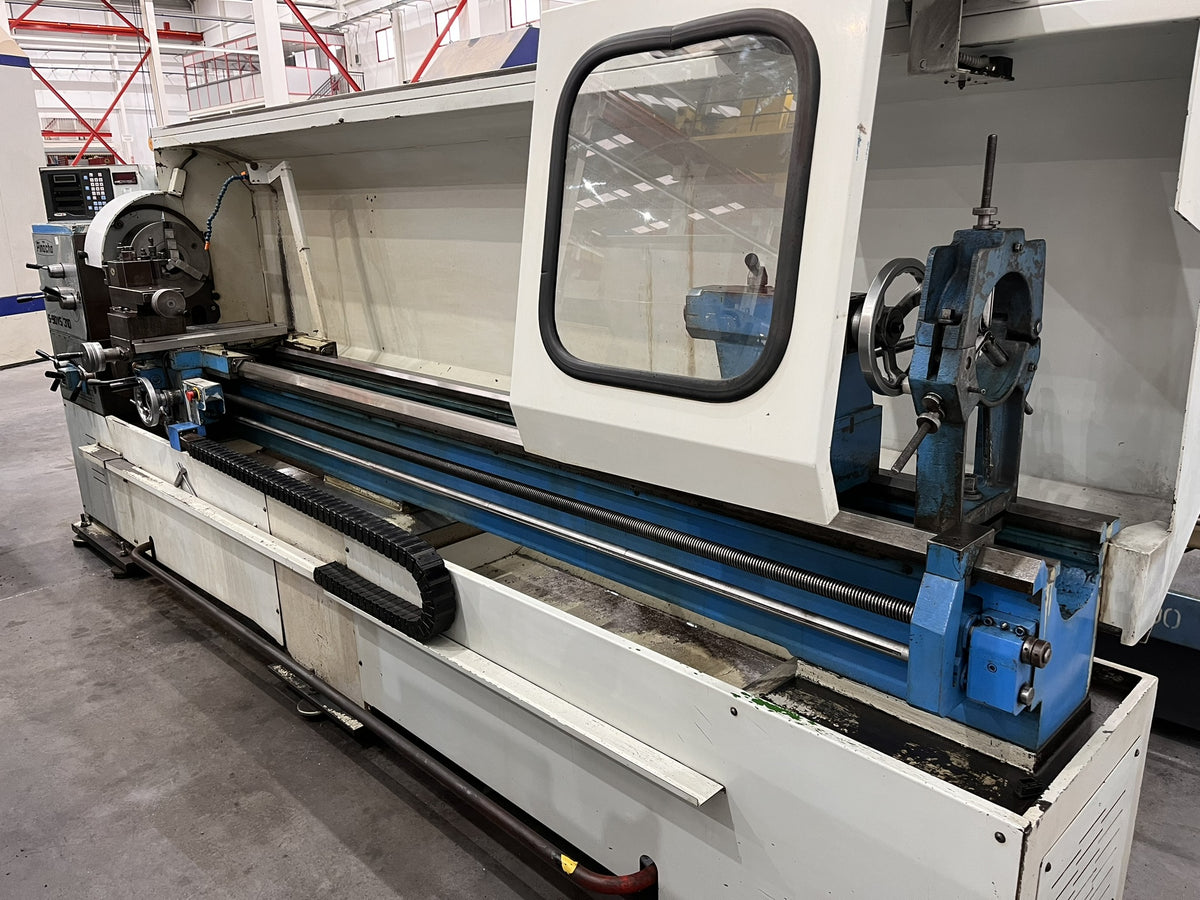

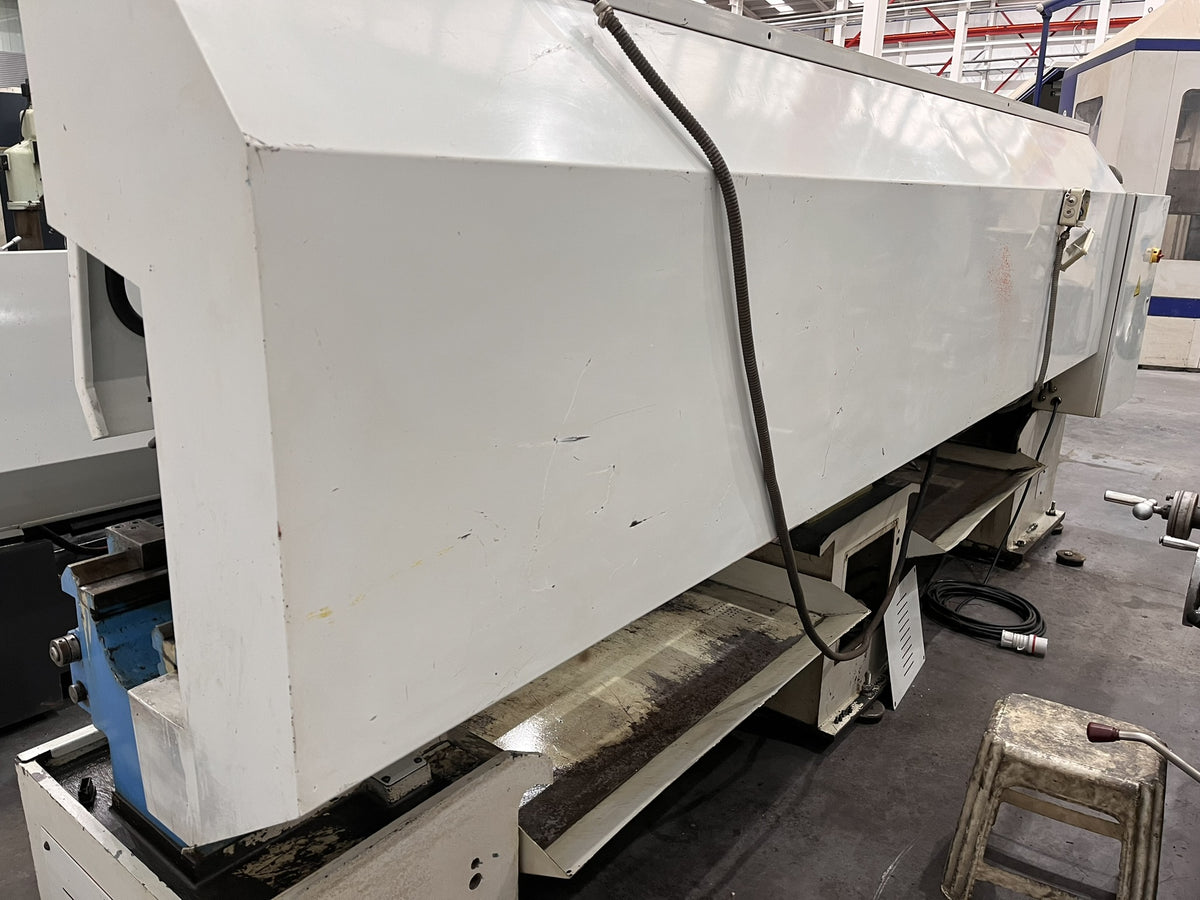

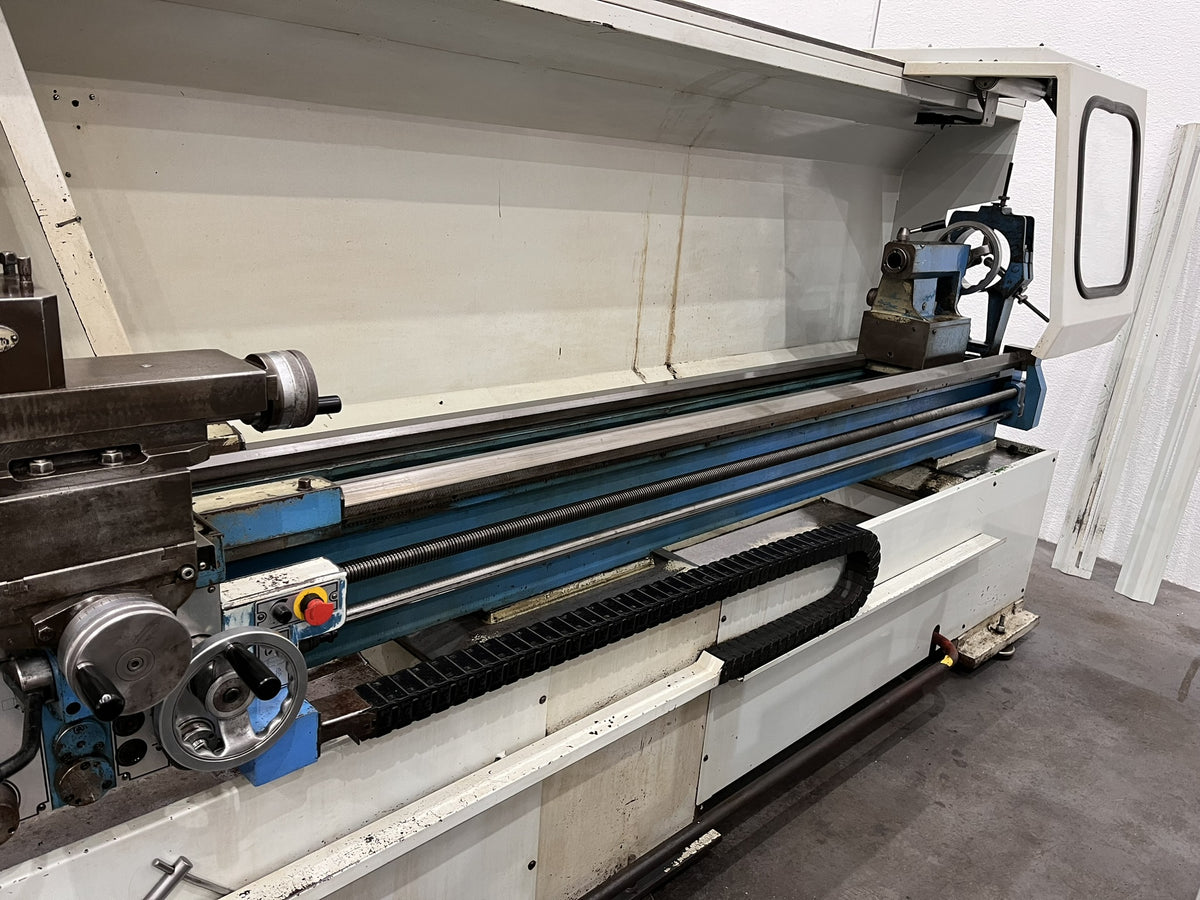

- Protección de cabezal, carenado de bancada con ventana y cadena portacables
Aplicaciones típicas
Mecanizado de ejes, rodillos, casquillos y piezas cilíndricas largas en mecánica general y mantenimiento industrial.
Véalo en Ferrotall
El torno se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué longitud admite este torno?
Según nuestra ficha, 3.150 mm entre puntos, con 620 mm de volteo sobre bancada y 880 mm sobre escote; el agujero del husillo es de 80 mm. El «3000» del título no coincide con la ficha: la medida que damos es la de la ficha (3.150 mm), pendiente de confirmar en máquina.
¿Qué significa VS en el modelo?

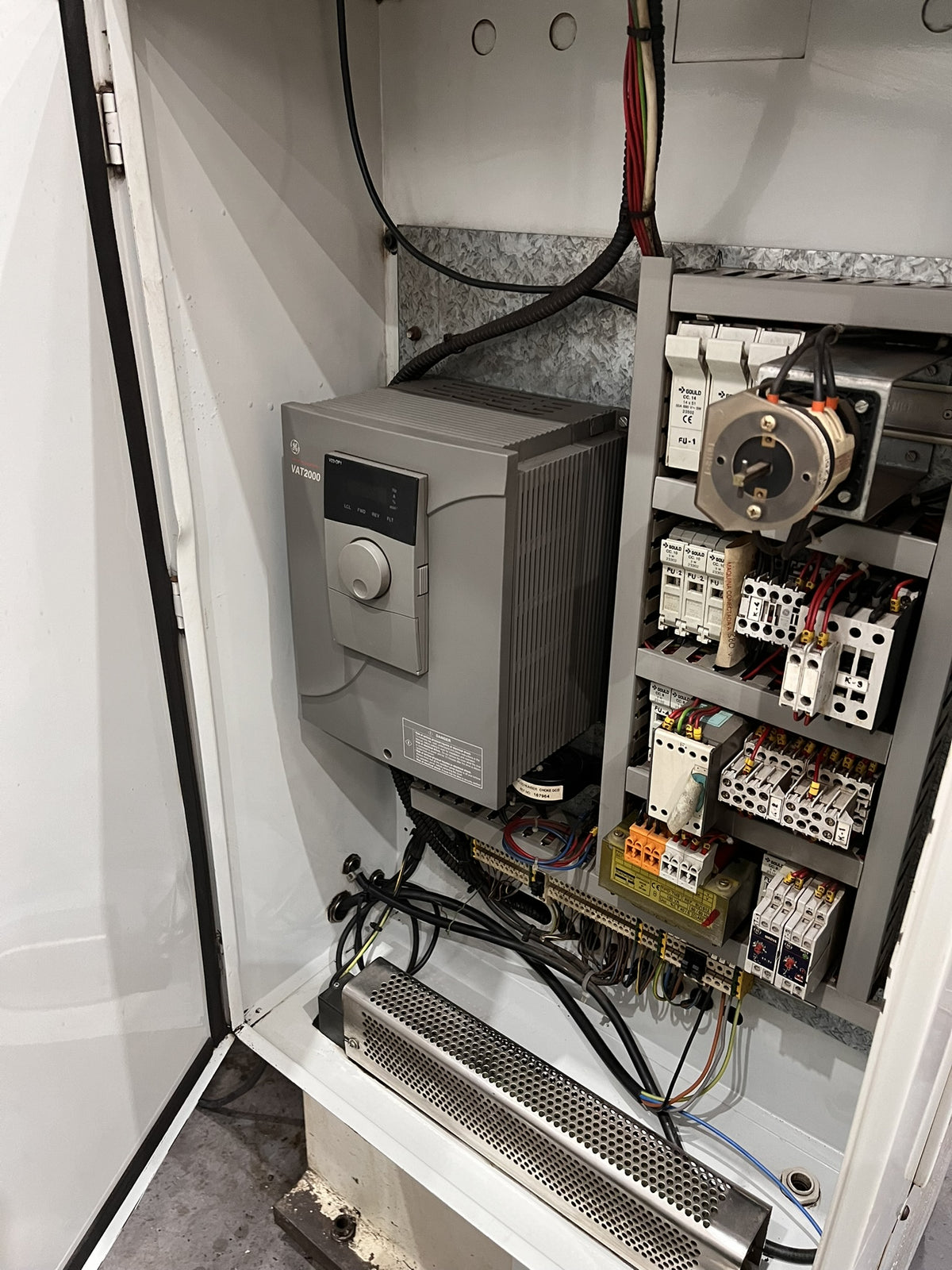

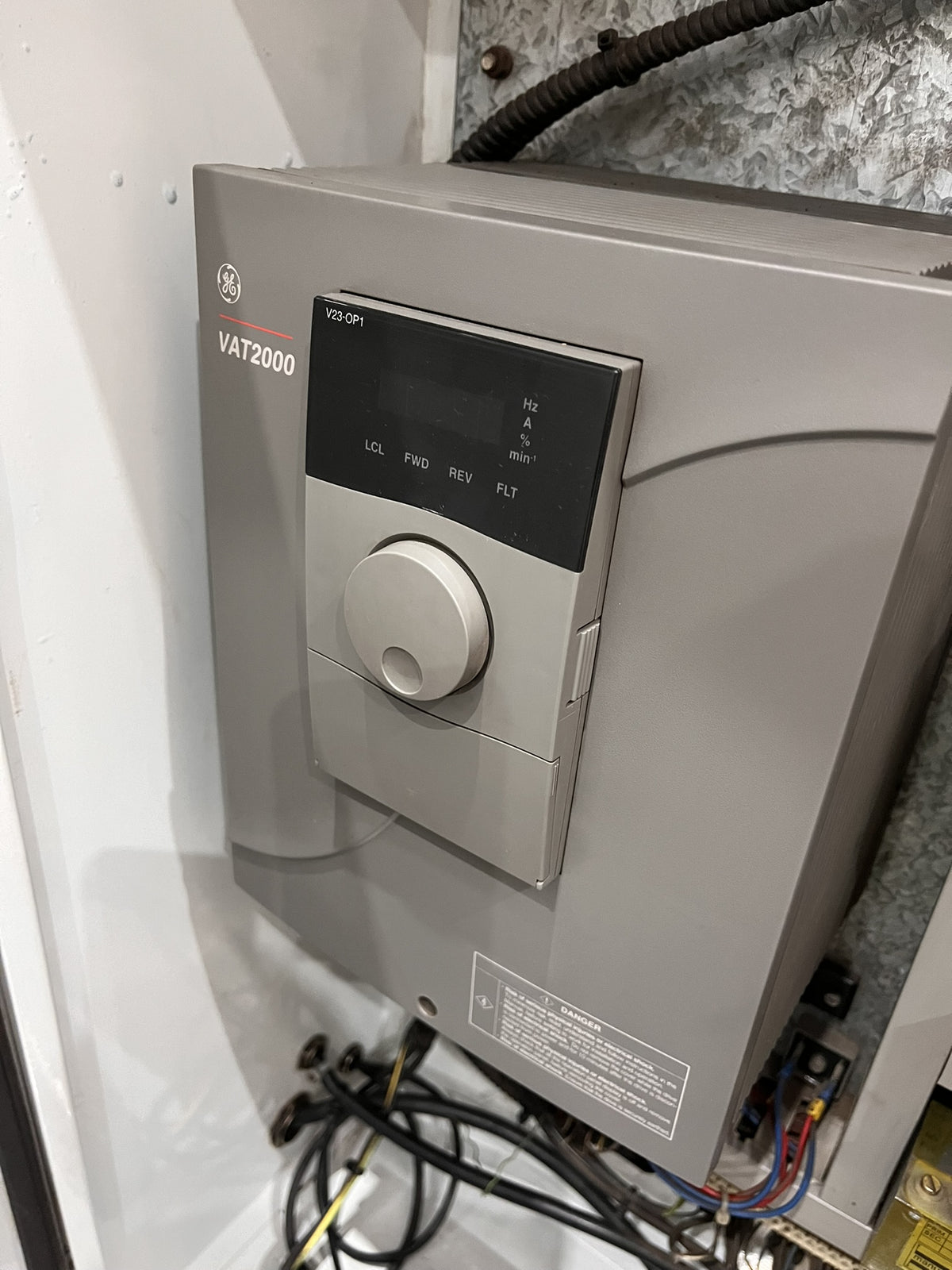

En el rótulo S-90VS/310 las siglas VS suelen asociarse a velocidad variable; nuestra ficha indica de 30 a 1.500 rpm y en el armario eléctrico se ve un variador. Esa variación continua permite ajustar la velocidad de corte al diámetro de la pieza sin cambiar de gama a cada paso.
¿Lleva visualizador de cotas?

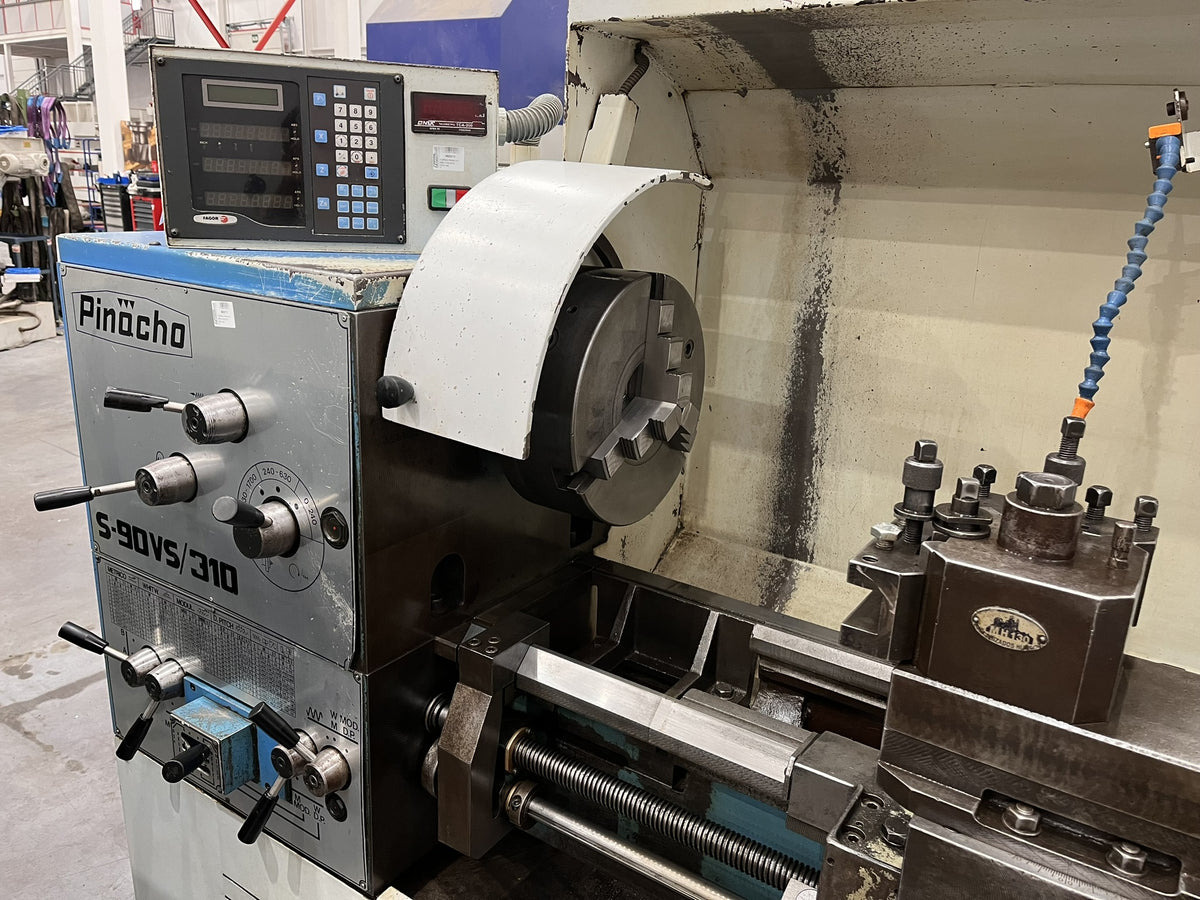

Sí. En las fotos se ve un visualizador de la marca Fagor sobre el cabezal. Permite leer las posiciones de los ejes sin depender solo de los limbos de los volantes y repetir cotas entre pasadas, algo útil en mecanizado de precisión sobre piezas largas.
Visit, transport and commissioning
- See it running Visit it at our facilities or ask us for a video of the machine under power.
- Transport We handle dismantling, loading and transport to your workshop.
- Commissioning Installation, levelling and commissioning by our technical service.
